人教版（2024）七年級下冊（2024）第七章 相交線與平行線7.1 相交線7.1.3 兩條直線被第三條直線所截優質ppt課件

這是一份人教版（2024）七年級下冊（2024）第七章 相交線與平行線7.1 相交線7.1.3 兩條直線被第三條直線所截優質ppt課件，共22頁。

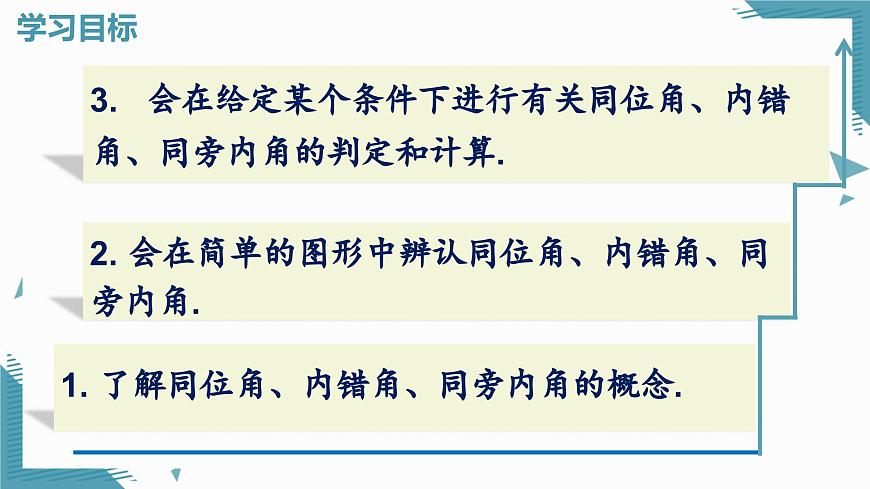

1. 了解同位角、內錯角、同旁內角的概念.
2. 會在簡單的圖形中辨認同位角、內錯角、同旁內角.
3. 會在給定某個條件下進行有關同位角、內錯角、同旁內角的判定和計算.

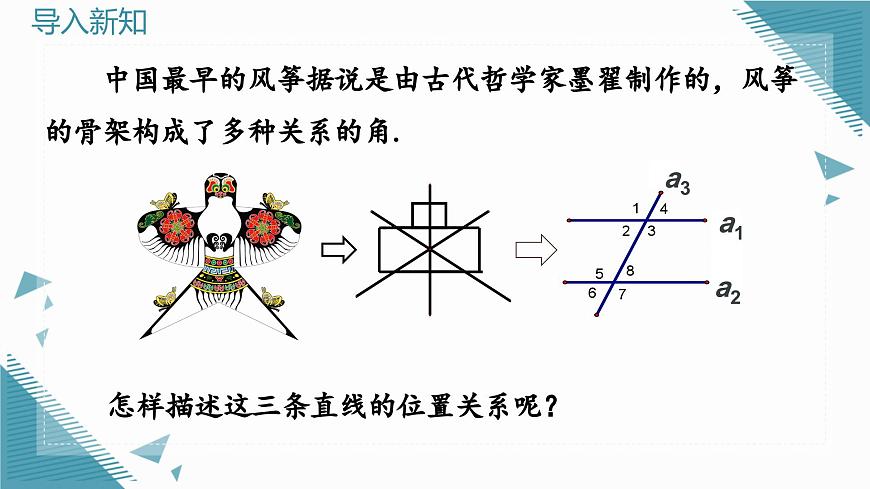

中國最早的風箏據說是由古代哲學家墨翟制作的，風箏的骨架構成了多種關系的角.
怎樣描述這三條直線的位置關系呢？

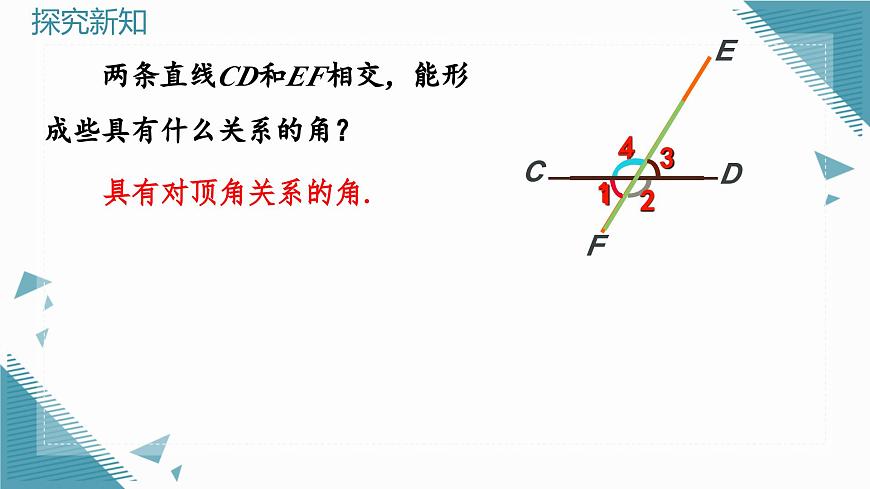

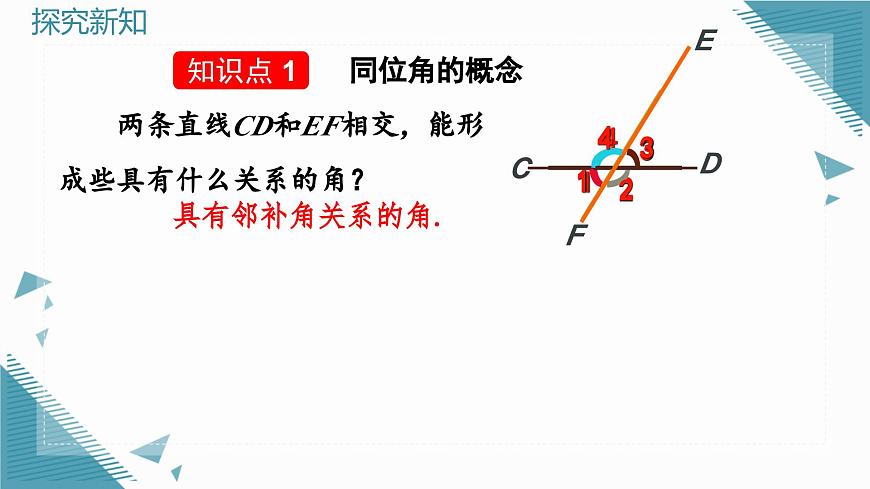

兩條直線CD和EF相交，能形成些具有什么關系的角？

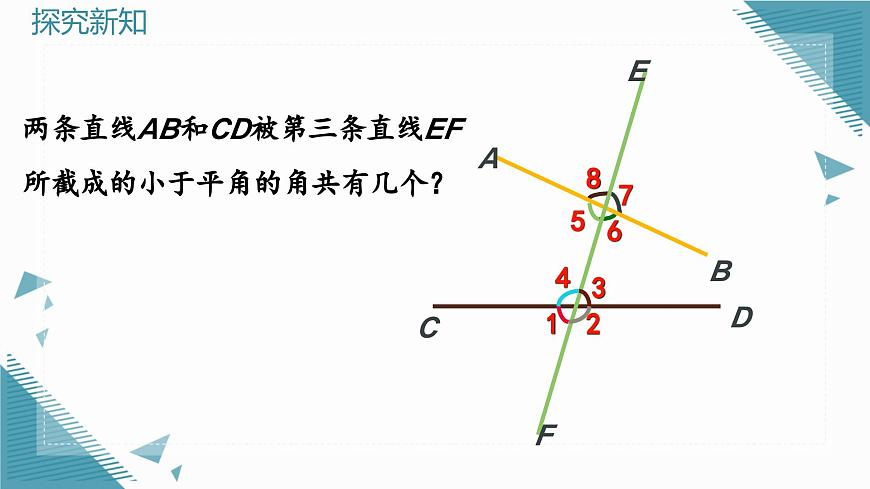

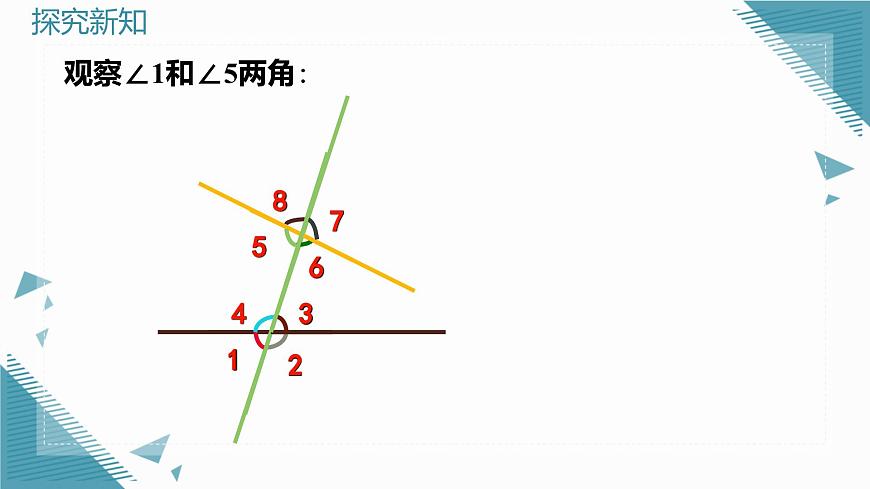

兩條直線AB和CD被第三條直線EF所截成的小于平角的角共有幾個？

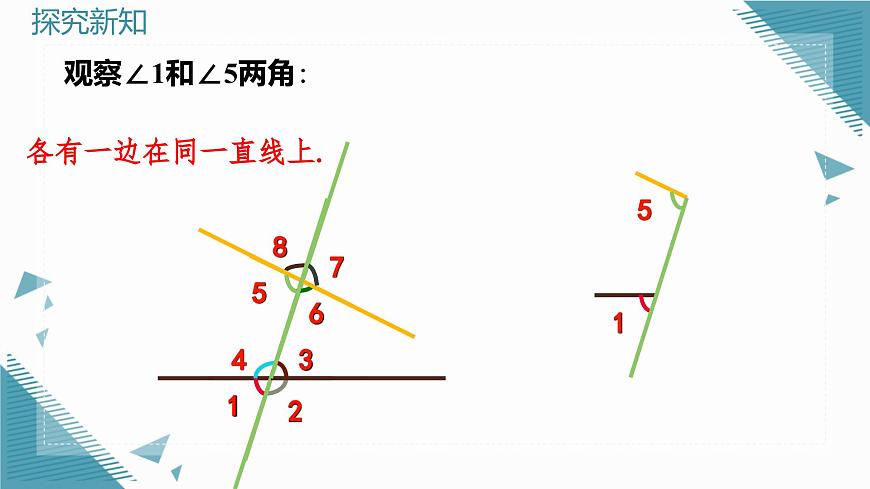

各有一邊在同一直線上.
另一邊在截線的同旁, 方向同向.
一邊都在截線上而且同向，另一邊在截線同側的兩個角.
分別在截線的左側(同側)在被截直線的下方(同方向)
圖形特征：在形如字母“F”的圖形中有同位角.
變式圖形：圖中的∠1與∠2都是同位角.
圖中的同位角除∠1和∠5外，還有……
A.(1)，(2) B.(3)，(4) C.(1)，(2)，(3) D.(2)，(3) ，(3)
下列圖形中，∠1和∠2是同位角的有（ ）
下列各圖中∠1與∠2哪些是同位角？哪些不是？
歸納特征：兩角的兩邊組成字母F.
另一邊在截線的兩側, 方向相反.
一邊都在截線上而且反向，另一邊在截線兩側的兩個角.
夾在兩被截直線內,分別在截線兩側(交錯).
變式圖形：圖中的∠1與∠2都是內錯角.
圖形特征：在形如“Z”的圖形中有內錯角.
圖中的內錯角除∠3和∠5外，還有……
另一邊在截線的同旁, 方向相同.
一邊都在截線上而且反向，另一邊在截線同旁的兩個角.
在截線同旁,夾在兩被截直線內.
變式圖形：圖中的∠1與∠2都是同旁內角.
圖形特征：在形如“U”的圖形中有同旁內角.　
如果把圖看成是直線AB，EF被直線CD所截，那么∠1與∠2是一對什么角？
如圖，直線DE,BC被直線AB所截. （1）∠1和∠2， ∠1和∠3，∠1和∠4各是什么位置關系的角？
解：（1）∠1和∠2是內錯角，∠1和∠3是同旁內角，∠1和∠4是同位角.
提示：解題之前要明確哪兩條直線被哪條直線所截.
解：(2)如果∠1=∠4，由對頂角相等，得∠2=∠4，那么 ∠1=∠2.
（2）如果∠1=∠4，那么∠1與∠2相等嗎？∠1與∠3互補嗎？ 為什么？
因為∠3和∠4互補，即∠4+∠3=180°，又因為∠1=∠4,所以∠1+∠3=180°,即∠1與∠3互補.
找出圖中的同位角、內錯角 、同旁內角：
解：同位角：∠1與∠8，∠2與∠5，∠3與∠6，∠4與∠7；
內錯角： ∠1與∠6，∠4與∠5；
同旁內角：∠1與∠5 ，∠4與∠6.
找出圖中的同位角、內錯角、同旁內角：
解：同位角：∠1與∠3，∠2與∠4；
同旁內角：∠2與∠3.
如圖，直線DE截AB ，AC，構成8個角，指出所有的同位角,內錯角,同旁內角.
解：兩條直線是AB，AC，截線是DE，所以8個角中，
在復雜圖形中識別同位角、內錯角、同旁內角
同位角：∠2與∠5，∠4與∠7，∠1與∠8, ∠6與∠3；
內錯角：∠4與∠5，∠1與∠6；
同旁內角：∠1與∠5，∠4與∠6.
識別這些角是同位角、內錯角還是同旁內角.
如圖，∠B的同位角可以是（　?。? A．∠1 B．∠2 C．∠3 D．∠4
1.如圖，∠DAB和∠ABC的位置關系是( ） A.同位角 B.同旁內角 C.內錯角 D.以上結論都不對
2.如圖，∠1和∠2不能構成同位角的圖形是（ ）
A B C D
3.看圖填空：
（1）如圖1所示，若ED，BF被AB所截，則∠1與_____是同位角.
(2)如圖2,∠1與∠3是AB和AF被_____所截構成的 角；
(3)如圖3,∠2與∠4是 和 被BC所截構成的____角.
學校與游樂場所在的角形成一對（　　　）角;學校與超市所在的角形成一對（　　　?。┙?學校與飛機場所在的角形成一對（　　?。┙?
∠A與∠8是哪兩條直線被哪條直線所截的角?它們是什么關系的角?∠A與∠5呢?∠A與∠6呢?
解：∠A與∠8是直線AB，DE被直線AC所截形成的內錯角.∠A與∠5是直線AB，DE被直線AC所截形成的同旁內角.∠A與∠6是直線AB，DE被直線AC所截形成的同位角.
如圖所示，指出圖中各對角的位置關系：(1)∠C和∠D是 角；(2)∠B和∠GEF是 角；(3)∠A和∠D是 角， ∠B和∠C也是 角；(4)∠AGE和∠BGE是 角；(5)∠CFD和∠AFB是 角.
生活中的數學：三線八角手勢記憶法
