初中數學人教版（2024）九年級下冊29.2 三視圖獲獎ppt課件

這是一份初中數學人教版（2024）九年級下冊29.2 三視圖獲獎ppt課件，文件包含人教版九年級下冊數學2921三視圖第一課時課件pptx、人教版九年級下冊數學2921三視圖第一課時教案docx、人教版九年級下冊數學2921三視圖第一課時分層練習docx、人教版九年級下冊數學2921三視圖第一課時導學案docx、人教版九年級下冊數學2921三視圖第一課時預習案docx等5份課件配套教學資源，其中PPT共40頁， 歡迎下載使用。

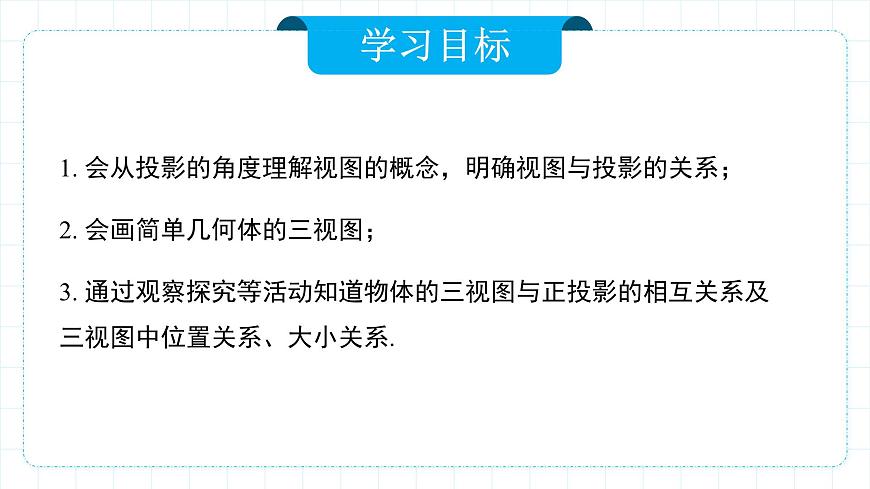

1. 會從投影的角度理解視圖的概念，明確視圖與投影的關系；2. 會畫簡單幾何體的三視圖；3. 通過觀察探究等活動知道物體的三視圖與正投影的相互關系及三視圖中位置關系、大小關系.
一、簡述正投影的概念？如果投射線垂直于投影面，那么這種投影稱為正投影.二、簡述物體正投影的投影規律？當物體的某個面平行于投影面時，這個面的正投影與這個面的形狀、大小完全相同，并且物體正投影的形狀、大小與它相對于投影面的位置有關.

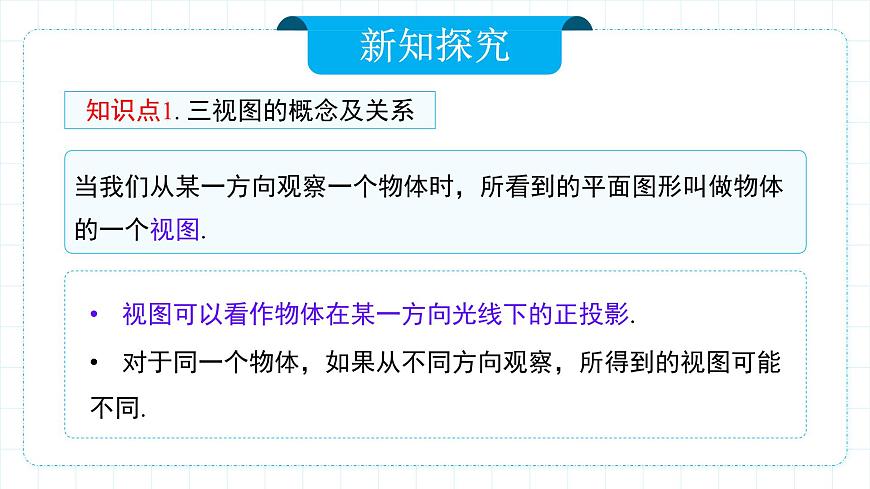

當我們從某一方向觀察一個物體時，所看到的平面圖形叫做物體的一個視圖.
視圖可以看作物體在某一方向光線下的正投影. 對于同一個物體，如果從不同方向觀察，所得到的視圖可能不同.
知識點1. 三視圖的概念及關系

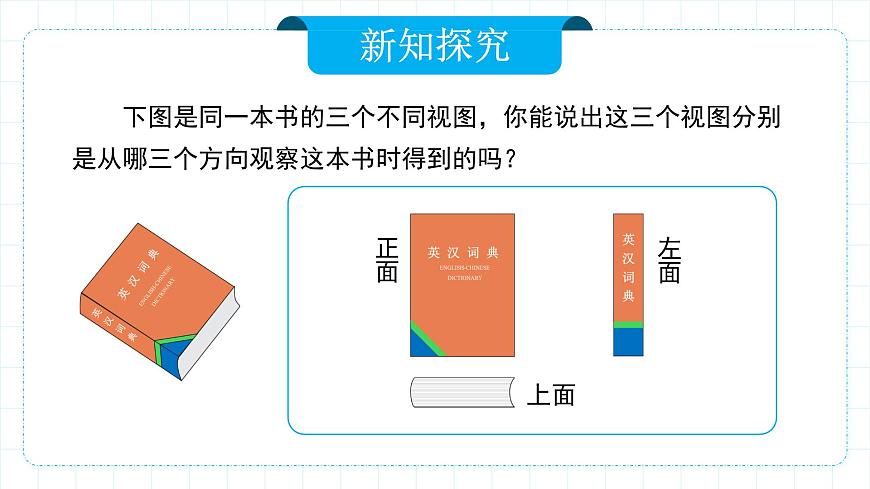

下圖是同一本書的三個不同視圖，你能說出這三個視圖分別是從哪三個方向觀察這本書時得到的嗎？

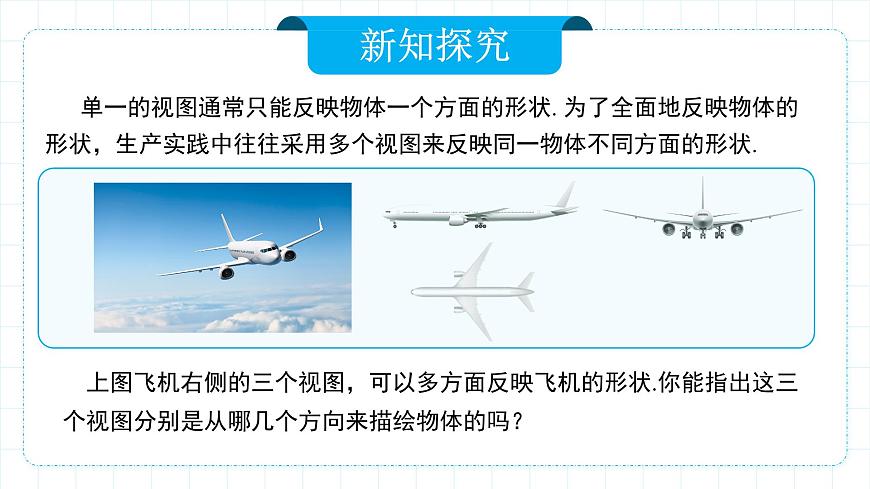

單一的視圖通常只能反映物體一個方面的形狀. 為了全面地反映物體的形狀，生產實踐中往往采用多個視圖來反映同一物體不同方面的形狀.
上圖飛機右側的三個視圖，可以多方面反映飛機的形狀.你能指出這三個視圖分別是從哪幾個方向來描繪物體的嗎？

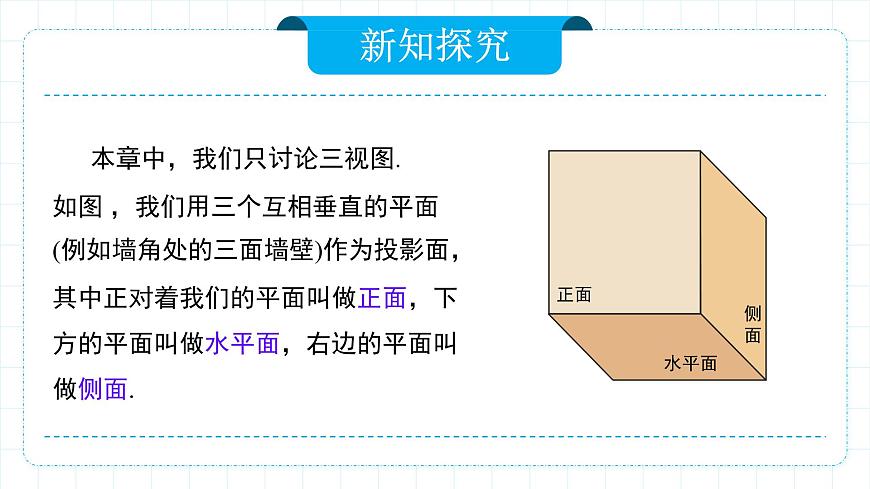

本章中，我們只討論三視圖. 如圖 ，我們用三個互相垂直的平面(例如墻角處的三面墻壁)作為投影面，其中正對著我們的平面叫做正面，下方的平面叫做水平面，右邊的平面叫做側面.
對一個物體(例如：長方體)在三個投影面內進行正投影，在正面內得到的由前向后觀察物體的視圖，叫做主視圖；在水平面內得到的由上向下觀察物體的視圖，叫做俯視圖；在側面內得到的由左向右觀察物體的視圖，叫做左視圖.
將多個方向觀察結果放在在一個平面內，得到這個物體的一張三視圖.三視圖是主視圖、俯視圖、左視圖的統稱.它是從三個方向分別表示物體形狀的一種常用視圖.
如圖 ，將三個投影面展開在一個平面內，得到這一物體的一張三視圖(由主視圖、俯視圖和左視圖組成)，三視圖中的各視圖，分別從不同方面表示物體的形狀，三者合起來能夠較全面地反映物體的形狀.
三視圖的位置：主視圖在左上方，主視圖的正下方是俯視圖，主視圖的正右方是左視圖.正對著物體看：物體左右之間的水平距離對應物體的長；前后之間的水平距離對應物體的寬； 上下之間的豎直距離對應物體的高.
1)主視圖和俯視圖的長要相等；2)主視圖和左視圖的高要相等；3)左視圖和俯視圖的寬要相等.
1)主視圖與俯視圖的長對正，2)主視圖與左視圖的高平齊，3)左視圖與俯視圖的寬相等.
口訣：主俯長對正、主左高平齊、俯左寬相等.
1.下面的幾何體中，俯視圖為三角形的是( ).主視圖為三角形的是( )2.下面的幾何體中，左視圖與主視圖不相同的幾何體是( )
知識點2. 三視圖的畫法
(1)確定主視圖的位置，畫出主視圖，主視圖反映的是物體的長和高；(2)在主視圖的正下方畫出俯視圖，俯視圖反映物體的長和寬，注意與主視圖“長對正”；(3)在主視圖的正右方畫出左視圖，左視圖反映物體的高和寬，注意與主視圖“高平齊”，與俯視圖“寬相等”.
注意： (1)在畫圖時，看得見部分的輪廓線畫成實線，因被其他部分遮擋而看不見部分的輪廓線畫成虛線，若看得見的輪廓線與看不見的輪廓線重疊，則虛線不需畫出；(2)虛線也是反映物體形態的重要部分，必須按其位置畫好；(3)主視圖與俯視圖最左側在一條豎直線上，最右側在一條豎直線上；(4)主視圖與左視圖最高點(線段)在一條水平線上，最低點(線段)在一條水平線上.
例1 畫出圖中基本幾何體的三視圖.
例2 畫出如圖所示的支架(一種小零件)的三視圖，其中支架的兩個臺階的高度和寬度相等.分析：支架的形狀是由兩個大小不等的長方體構成的組合體.畫三視圖時要注意這兩個長方體的上下、前后位置關系.
畫組合體的三視圖時，構成組合體的各部分的視圖也要遵守“長對正，高平齊、寬相等”的規律.
1. 畫出如圖所示的正三棱柱、圓錐、半球的三視圖.
2.一種機器上有一個進行傳動的零件叫燕尾槽(如圖)，為了準確測出這個零件，請畫出它的三視圖.
主視圖與俯視圖的長對正，主視圖與左視圖的高平齊，左視圖與俯視圖的寬相等.
1.如圖的立體圖形，從左面看到的是(　　)
2.下列四個立體圖形中，主視圖、左視圖、俯視圖都相同的是(　　)
3.用四個相同的小立方體搭幾何體，要求每個幾何體的主視圖、左視圖、俯視圖中至少有兩種視圖的形狀是相同的，下列四種擺放方式中不符合要求的是( )
解決由小正方體搭成的立體圖形的三視圖，關鍵是抓住從不同方向看的的小正方體的個數及放置規律.
4. 請畫出下面幾何圖形對應的三視圖.
5. 請畫出下面幾何圖形對應的三視圖.
1. （2024·江西·中考真題）如圖所示的幾何體，其主視圖為( )
2. （2024·天津·中考真題）下圖是一個由5個相同過的正方體組成的立體圖形，它的主視圖是( )
3. （2024·福建·中考真題）如圖是由長方體和圓柱組成的幾何體，其俯視圖是( )
