物理九年級全冊第5節 串、并聯電路中電流的規律精品課時訓練

這是一份物理九年級全冊第5節 串、并聯電路中電流的規律精品課時訓練，共21頁。

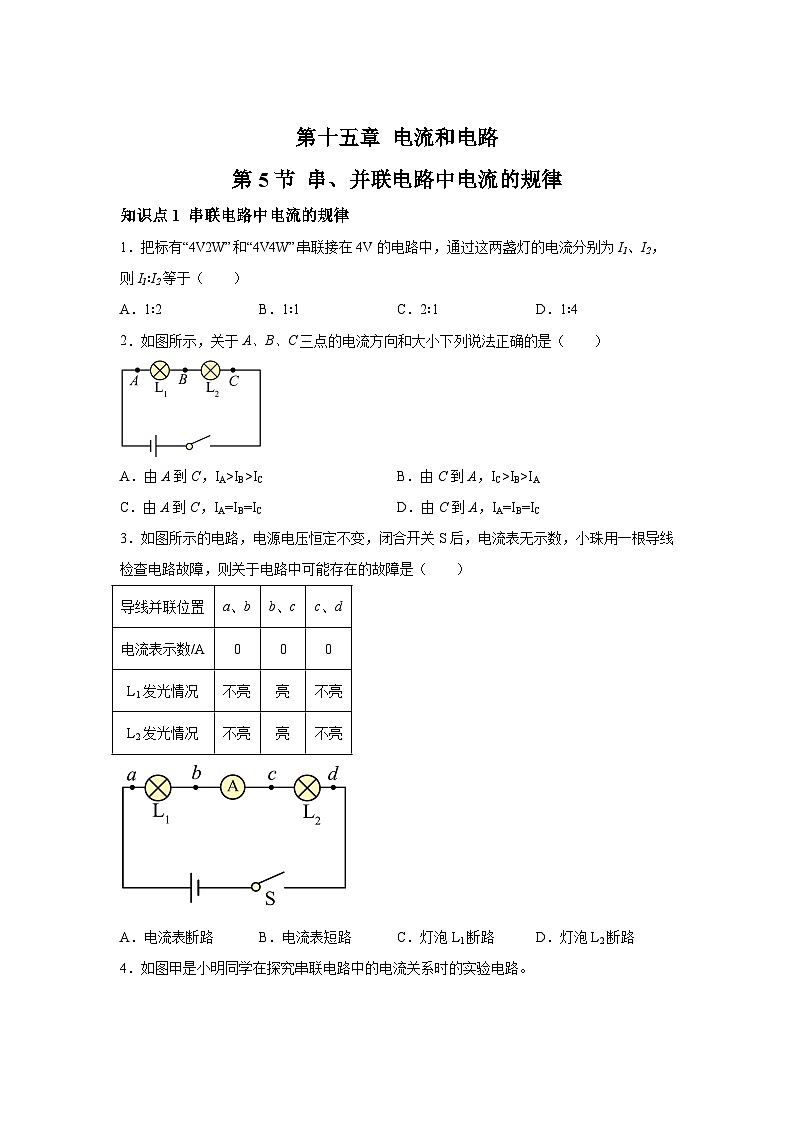

知識點1 串聯電路中電流的規律
1．把標有“4V2W”和“4V4W”串聯接在4V的電路中，通過這兩盞燈的電流分別為I1、I2，則I1∶I2等于（ ）
A．1∶2B．1∶1C．2∶1D．1∶4
2．如圖所示，關于A、B、C三點的電流方向和大小下列說法正確的是（ ）
A．由A到C，IA>IB>ICB．由C到A，IC>IB>IA
C．由A到C，IA=IB=ICD．由C到A，IA=IB=IC
3．如圖所示的電路，電源電壓恒定不變，閉合開關S后，電流表無示數，小珠用一根導線檢查電路故障，則關于電路中可能存在的故障是（ ）
A．電流表斷路B．電流表短路C．燈泡L1斷路D．燈泡L2斷路

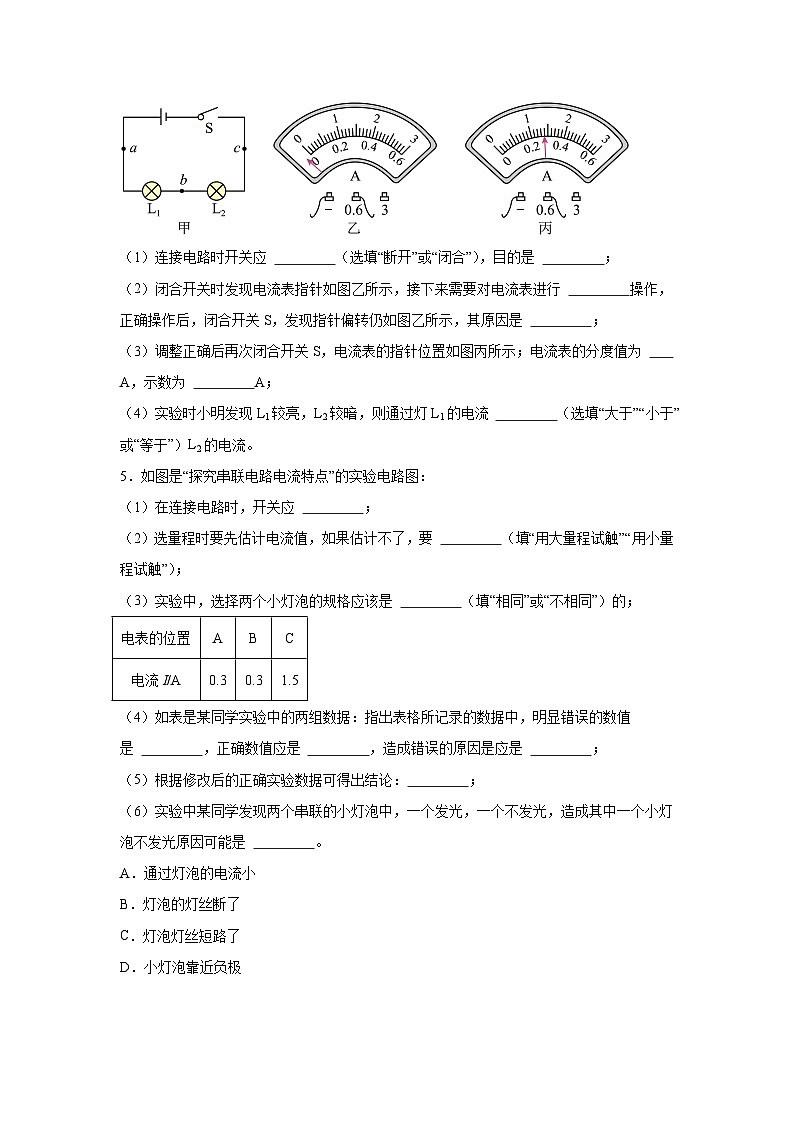

4．如圖甲是小明同學在探究串聯電路中的電流關系時的實驗電路。

（1）連接電路時開關應 （選填“斷開”或“閉合”），目的是 ；
（2）閉合開關時發現電流表指針如圖乙所示，接下來需要對電流表進行 操作，正確操作后，閉合開關S，發現指針偏轉仍如圖乙所示，其原因是 ；
（3）調整正確后再次閉合開關S，電流表的指針位置如圖丙所示；電流表的分度值為 A，示數為 A；
（4）實驗時小明發現L1較亮，L2較暗，則通過燈L1的電流 （選填“大于”“小于”或“等于”）L2的電流。
5．如圖是“探究串聯電路電流特點”的實驗電路圖：
（1）在連接電路時，開關應 ；
（2）選量程時要先估計電流值，如果估計不了，要 （填“用大量程試觸”“用小量程試觸”）；
（3）實驗中，選擇兩個小燈泡的規格應該是 （填“相同”或“不相同”）的；
（4）如表是某同學實驗中的兩組數據：指出表格所記錄的數據中，明顯錯誤的數值是 ，正確數值應是 ，造成錯誤的原因是應是 ；
（5）根據修改后的正確實驗數據可得出結論： ；
（6）實驗中某同學發現兩個串聯的小燈泡中，一個發光，一個不發光，造成其中一個小燈泡不發光原因可能是 。
A．通過燈泡的電流小
B．燈泡的燈絲斷了
C．燈泡燈絲短路了
D．小燈泡靠近負極

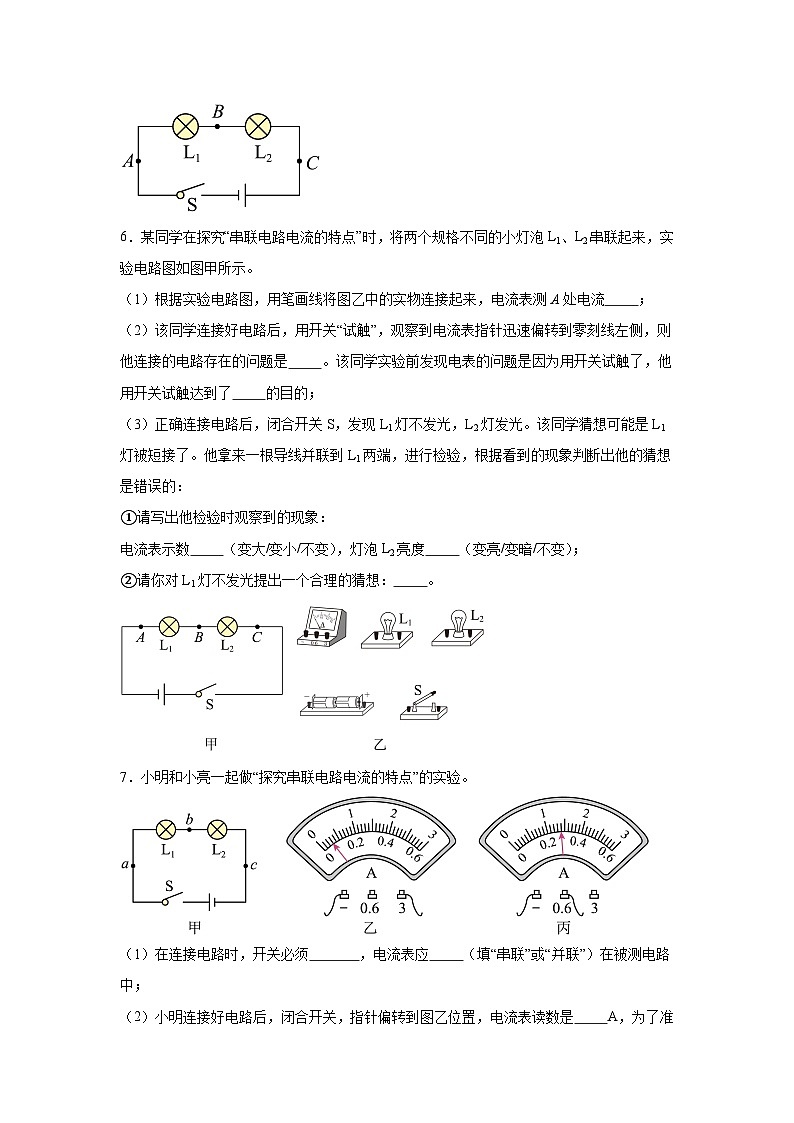

6．某同學在探究“串聯電路電流的特點”時，將兩個規格不同的小燈泡L1、L2串聯起來，實驗電路圖如圖甲所示。
（1）根據實驗電路圖，用筆畫線將圖乙中的實物連接起來，電流表測A處電流 ；
（2）該同學連接好電路后，用開關“試觸”，觀察到電流表指針迅速偏轉到零刻線左側，則他連接的電路存在的問題是 。該同學實驗前發現電表的問題是因?yàn)橛瞄_(kāi)關試觸了，他用開關試觸達到了 的目的；
（3）正確連接電路后，閉合開關S，發現L1燈不發光，L2燈發光。該同學猜想可能是L1燈被短接了。他拿來一根導線并聯到L1兩端，進行檢驗，根據看到的現象判斷出他的猜想是錯誤的：
①請寫出他檢驗時觀察到的現象：
電流表示數 （變大/變小/不變），燈泡L2亮度 （變亮/變暗/不變）；
②請你對L1燈不發光提出一個合理的猜想： 。

7．小明和小亮一起做“探究串聯電路電流的特點”的實驗。

（1）在連接電路時，開關必須 ，電流表應 （填“串聯”或“并聯”）在被測電路中；
（2）小明連接好電路后，閉合開關，指針偏轉到圖乙位置，電流表讀數是 A，為了準確測量，接下來進行的操作是 ；
（3）調整正確后，小明和小亮把電流表分別接到電路中的a、b、c三點，測得a點的電流如圖丙所示。則通過a點的電流為 A；
（4）為了得出具有普遍性的結論，小明和小亮分別用規格相同的燈泡和規格不同的燈泡做了兩次實驗，測出的電流如下表所示。
通過分析數據，得出的結論是 。
知識點2 并聯電路中電流的規律
8．如圖所示電路，先閉合開關S1、再閉合S2，下列分析正確的是（ ）

A．只閉合S1時，兩燈都亮，且兩個電流表均有示數
B．先閉合S1再閉合S2時，A2示數會變大
C．兩個開關都閉合時，若L1短路，L2依然能夠發光
D．兩個開關都閉合時，若L2斷路，則兩電流表均有示數且示數相等
9．如圖所示的實驗電路，閉合開關S后，電流表A的示數為0.5A，電流表A1的示數為0.3A，下列說法正確的是（ ）

A．L1與L2串聯
B．開關S只控制L1
C．L1、L2的電流分別是0.3A、0.2A
D．L1、L2的電流分別是0.5A、0.3A
10．將燈泡、接在如圖所示的電路中，閉合開關、后，兩燈正常發光，下列說法中正確的是（ ）

A．通過和的電流大小相等
B．電流表測量干路電流
C．?dāng)嚅_(kāi)，電流表的示數不變
D．只斷開，發光且亮度不變
11．如圖所示，在探究“并聯電路的電流規律”時，閉合開關S后，電流表A1的示數是0.2A，電流表A2的示數是0.3A，則電流表A的示數是（ ）

A．0.2AB．0.3AC．0.5AD．0.4A
12．兩個相同電器連接后接入同一電路中，測得通過它們的電流相等，則（ ）
A．它們一定是串聯B．它們一定是并聯
C．它們可能是串聯也可能是并聯D．不能確定
13．如圖所示電路中，電源電壓保持不變。下面對電路分析正確的是（ ）

A．只閉合開關S1時，R2與R3串聯
B．閉合開關S1、S2、S3時，R1與R2并聯
C．閉合開關S1、S2、S3時，電流表測R2中的電流
D．先只閉合開關S1、S3，再閉合S2，電流表的示數不變
14．如圖所示的電路中，閉合開關時，下列說法正確的是（ ）

A．兩燈泡并聯B．電流表測的是總電流
C．電流表測的是L1的電流D．開關只能控制L2
15．在如圖所示的電路中，電流表A1和A2的示數分別是0.3A和0.4A，若將電路中的某兩個燈泡的位置互換，電流表A1和A2的示數卻不變，則電流表A的示數可能是（ ）
A．0.45AB．0.50AC．0.55AD．0.60A
16．如圖所示電路，閉合開關后，通過a、b、c、d四處的電流分別為Ia、Ib、Ic、Id，則有Ia Id，Ib Ia。

17．在“探究并聯電路電流特點”的實驗中，小華設計了如圖甲所示的電路進行實驗。

（1）連接電路時，開關應處于 狀態。
（2）圖乙是他測量電流時連接的實驗電路，此時電流表測量的是 （選填“A”、“B”或“C”）處的電流。
（3）請?jiān)趫D乙中移動一根導線，測量 A 處的電流。在移動的導線上畫“×”，并用筆畫線代替導線正確連接移線后的電路。
（4）改變電流表的位置，測出 A、B、C 三處的電流，記入表格。接下來的操作是 。
（5）實驗的部分?jǐn)?shù)據如上表所示，由此得出的結論是 。小明在某次實驗時，測得A處電流 IA為0.3A，觀察到C 處電流表指針位置如圖丙所示，則C處電流大小為 A。
18．如圖所示，某小組在探究“并聯電路中電流的規律”的實驗中，設計了如圖甲所示的電路進行實驗：

（1）實驗中，他們應該選擇兩個小燈泡規格是 （選填“相同”或“不相同”）的；
（2）請用筆畫線代替導線，按圖甲中的電路圖把圖乙中的實物電路連接完整（導線不得交叉）；
（3）他們?cè)谶B接電路時，剛接好最后一根導線，電流表的指針就發生了偏轉，由此可知在連接電路時忘了 開關；
（4）他們先將電流表接A處，閉合開關后，觀察到燈L2發光，但燈L1不發光，電流表的示數為零，電路可能存在的故障是： （選填“L1斷路”或“L1短路”）；
（5）排除故障后，在測量A處的電流時，電流表的示數如圖丙所示，則電流表的示數為 A；
（6）他們將電流表分別接入A、B、C三點處，閉合開關，測出了一組電流并記錄在表格中并由此數據得出了并聯電路的電流規律： （寫出IA、IB、IC的關系式即可）。請你指出他們的實驗設計不足之處是 ；
（7）實驗結束后，他們又借了另一個小組的電流表利用桌上的器材連接了如圖丁所示的電路圖，當開關S由斷開到閉合時，電流表A2的示數 （選填“變大”“變小”或“‘不變”）。
19．小李在“探究并聯電路的電流規律”的實驗中，設計了如圖甲所示的電路。

（1）連接電路時，開關應處于斷開狀態；閉合開關后，小李發現電流表的指針指向“0”刻度線左邊，原因是 ；
（2）如圖乙是小李準備測A點電流的實物圖，圖中還差一根線，請你用筆畫線代替導線將它連接完整 ；然后再閉合開關，發現其中一盞燈不亮，但電流表有示數，若只有L1或L2中的一處發生故障，則故障是 ；
（3）排除故障后，小李完成了一次實驗，并把數據記錄在表中，他便得出結論：并聯電路中干路電流等于各支路電流之和；同組的小王認為實驗次數太少，應該更換 規格的小燈泡進行多次實驗；
（4）他們按照上面的操作重復做了幾次實驗，得到了多組數據，其目的是 。
20．在探究“并聯電路的電流特點”的實驗中，小明設計了如圖甲所示的電路。

（1）請用筆畫線代替導線，按照?qǐng)D甲所示電路，將圖乙連接完整 （導線不允許交叉）；
（2）閉合開關前，電流表指針如圖丙所示，出現該現象的原因是 ；
（3）改正上述問題后，小明將電流表接在L1所在的支路上，閉合開關，電流表無示數，燈泡L1不發光,燈泡L2發光，電路可能存在的故障是燈泡L1 （選填“斷路”或“短路”）；
（4）排除故障后，閉合開關，測出通過L1的電流I1=1.2A，然后分別測出通過L2的電流I2、干路電流I，兩次測得的結果均如圖丁所示，則I2= A；由此可得并聯電路中干路電流和各支路電流的關系是 （寫關系式）；
（5）為了使實驗結論更具有普遍性，小明更換不同規格的燈泡又進行了三次實驗，并將數據記錄在下表中：
請你指出表格中存在問題的數據 ，造成該數據錯誤的原因是 。
21．在“探究并聯電路中電流的關系”實驗中：

（1）圖乙為小明已經連接的部分實驗電路，在連接電路時操作上出現的錯誤是 ；
（2）小明要測量A點的電流，請你用筆畫線代替導線將圖乙所示的實物電路連接完整 ；
（3）閉合開關后，觀察到兩個小燈泡，一個很亮，一個發光微弱，造成這種現象的原因可能是 ；
A.兩個小燈泡的規格不同
B.發光微弱的燈泡被短路
C.發光微弱的小燈泡的燈絲斷了
D.兩個燈泡兩端的電壓大小不同
（4）為尋找普遍規律，小明進行了多次實驗，并把實驗數據記錄在如圖丙的表格中。分析數據可知小明是通過 （選填“換不同規格的燈泡”或“改變電源電壓”）進行了多次實驗，若兩燈泡燈絲材料、長度都相同，則 （填“L1”或“L2”）的燈絲更細些。
導線并聯位置
a、b
b、c
c、d
電流表示數/A
0
0
0
L1發光情況
不亮
亮
不亮
L2發光情況
不亮
亮
不亮
電表的位置
A
B
C
電流I/A
0.3
0.3
1.5
實驗次數
a點的電流Ia/A
b點的電流Ib/A
c點的電流Ic/A
第1次
0.28
0.28
第2次
0.3
0.3
0.3
實驗次數
IA
IB
IC
1
0.18
0.28
0.46
2
0.20
0.16
0.36
3
0.32
0.38
0.7
C點的電流IC/A
B點的電流IB/A
A點的電流IA/A
第一次測量
0.66
0.42
IA/A
IB/A
IC/A
0.2
0.2
0.4
實驗次數
L1支路的電流I1/A
L2支路的電流I?/A
干路的電流I/A
1
0.3
0.4
0.7
2
0.2
0.4
3.0
3
0.1
0.2
0.3
實驗次數
1
2
3
電流IA/A
0.1
0.2
0.3
電流IB/A
0.15
0.3
0.45
電流IC/A
0.25
0.5
0.75
參考答案：
1．B
【詳解】?jī)杀K燈串聯接入電路，因串聯電路中電流處處相等，所以通過這兩盞燈的電流之比為
I1∶I2=1∶1
故選B。
2．D
【詳解】根據電路圖可知，燈泡L1、L2串聯，所以電路中各處電流都相等，即
IA=IB=IC
電路中的電流方向是從電源正極流出經用電器回到負極，因而從電源正極流出經開關、C點、L2、L1、A回到負極。故D正確，ABC錯誤。
故選D。
3．A
【詳解】由圖可知，該電路為串聯電路，發現小燈泡不亮，說明電路中出現了斷路現象；導線接在bc位置，兩小燈泡亮，說明兩小燈泡完好，導線接ab位置和cd位置時、電流表示數為0，兩小燈泡不亮，這說明故障是電流表斷路，故A符合題意。
故選A。
4． 斷開 保護電路 調零 電流表正、負接線柱接反了 0.02 0.28 等于
【詳解】（1）[1][2]為保護電路，在連接電路時開關應斷開。
（2）[3][4]由圖乙知道，閉合開關前電流表指針偏轉到“0”刻度線的左側，說明電流表沒有調零，接下來應該將電流表調零；正確操作后，閉合開關S，發現指針向“0”刻度線的左側偏轉，這說明電流的正負接線柱接反了。
（3）[5][6]由圖丙知道，電流表的量程為0～0.6A，分度值為0.02A，示數為0.28A。
（4）[7]因?yàn)閮蔁襞荽?lián)，通過燈L1的電流等于L2的電流，而燈泡的亮度不同是因?yàn)閷?shí)際功率不同。
5． 斷開 用大量程試觸 不相同 1.5 0.3 電流表選用小量卻按大量程讀數了 串聯電路中各處電流都相等 C
【詳解】（1）[1]為保護電路，在連接電路時，開關必須斷開。
（2）[2]為保護電表，選量程時要先估計電流值，如果估計不了，電流表應先用較大量程試觸。
（3）[3]為得出普遍性的結論，實驗中應選用規格不相同的小燈泡多次測量。
（4）[4][5][6]串聯電路中各處的電流相等，明顯錯誤的數值是1.5；造成錯誤的原因是：電流表選用小量卻按大量程讀數了。
（5）[7]根據修改后的正確實驗數據可得出結論：串聯電路中各處電流都相等。
（6）[8]A．根據串聯電路各處的電流都相等，故A不符合題意；
B．實驗中某同學發現兩個串聯的小燈泡中，一個發光，一個不發光，則電路為通路，故B不符合題意；
C．燈絲短路，這個燈不發光，但電路為通路，另一個燈發光，故C符合題意；
D．燈泡發光與否和小燈泡靠近電源正、負極無關，故D不符合題意。
故選C。
6． 電流表正負接線柱接反了 保護電路 變大 變亮 L1電功率太小造成的
【詳解】（1）[1]根據甲圖按順序連接實物，如下圖

（2）[2][3]用開關“試觸”觀察到電流表指針迅速偏轉到零刻線左側，即電流表指針向左偏轉，表明電流表正負接線柱接反了；實驗前開關試觸發現電表的問題，因此開關試觸可以保護電路。
（3）①[4][5]做法：將導線并聯在L1燈兩端；現象：L1燈不發光，L2燈變亮，電流表示數變大。
②[6]L1燈不發光提出一個合理的猜想：電功率太小造成的。
7． 斷開 串聯 0.3 改接0~0.6A的量程 0.28 串聯電路中，電流處處相等
【詳解】（1）[1]在連接電路時，為了保護電路，開關必須斷開。
[2]電流表的電阻很小，應串聯在被測電路中。
（2）[3]由圖乙得，電流表的分度值為0~3V，分度值為0.1A，示數為0.3A。
[4]圖乙電流表指針偏轉角度太小，為了準確測量，接下來進行的操作是改接0~0.6A的量程。
（3）[5]由圖丙得，電流表的量程為0~0.6A，分度值為0.02A，示數為0.28A，即通過a點的電流為0.28A。
（4）[6]由表格中數據得，串聯電路中，電路中電流處處相等。
8．B
【詳解】A．根據電路圖可知，只閉合S1時，電路為L(zhǎng)1的簡單電路，電流表A2測量電路中的電流，電流表A1沒有接入電路中，所以A2有示數、A1無示數，故A錯誤；
B．再閉合S2時，兩個燈泡并聯，電流表A2測量干路中的電流，電流表A1測量通過燈泡L2的電流；根據并聯電路的電流規律可知，干路中的電流變大，所以電流表A2示數變大，故B正確；
C．兩個開關都閉合時，若L1短路，則電源短路，所以L2不能發光，故C錯誤；
D．兩個開關都閉合時，若L2斷路，則電流表A1斷路，無示數；電流表A2測量電路中的電流，有示數，所以兩個電流表示數不相等，故D錯誤。
故選B。
9．C
【詳解】AB．由圖中可知，電流從電源正極流出后，有兩條流經路徑，一條經過電流表A1、小燈泡L1、電流表A、開關S回到電源負極，一條經過小燈泡L2、電流表A、開關S回到電源負極，故可知L1與L2并聯，開關S控制干路，電流表A1測流過L1的電流，電流表A測干路電流，故AB錯誤；
CD．由題意可知，干路電流為I=0.5A，流過L1的電流為I1=0.3A，故由并聯電路的電流規律可得，流過L2的電流為
I2=I-I1=0.5A-0.3A=0.2A
故C正確，D錯誤。
故選C。
10．D
【詳解】由圖知，閉合開關S1、S2后，燈泡L1、L2并列接在電路中，即兩燈并聯；電流表和L1在一條支路上，則電流表測量通過L1的電流；開關S2和L2在另一條支路上，開關S2只控制燈L2；開關S1在干路上，則開關S1控制整個電路。
A．由于不知道兩燈的規格是否相同，所以無法判斷兩燈的電流大小是否相等，故A錯誤；
B．電流表和L1在一條支路上，則電流表測量通過L1的電流，故B錯誤；
C．開關S1在干路上，則開關S1控制整個電路，所以斷開，電流表的示數會變?yōu)榱?，故C錯誤；
D．由于兩燈并聯，兩燈獨立工作，互不影響；開關S2和L2在另一條支路上，開關S2只控制燈L2，所以只斷開，發光且亮度不變，故D正確。
故選D。
11．C
【詳解】由圖知，兩燈泡并聯，A1測L1支路的電流，電流表A2測L2支路的電流，電流表A測干路電流，因并聯電路中干路電流等于各支路電流之和，所以電流表A的示數是
故ABD不符合題意，C符合題意。
故選C。
12．C
【詳解】當兩個用電器串聯時，不論規格是否相同，其電流都是相等的；當兩個用電器并聯時，如果規格相同，由于并聯電路各支路兩端的電壓相等，由歐姆定律可知：各支路上的電流相等。因此兩用電器通過它們的電流相等時，兩用電器可能是串聯，也可能是并聯。故C符合題意，ABD不符合題意。
故選C。
13．AB
【詳解】A．由電路圖知，只閉合開關時，電路中電流從電流正極出來，分別經電流表、電阻R2、R3，回到電源負極，電壓表并聯在R2兩端，所以R2、R3串聯在電路中，故A正確；
BC．三個開關都閉合時，R3被短路，R1、R2并聯在電路中，電流表測干路的電流，故B正確，C錯誤；
D．先閉合S1、S3，此時，電路中只有R2工作，R1斷路，R3短路，電流表測電路中的電流，再閉合S2，R1、R2并聯，電流表測干路的電流，據并聯電路的電流特點知，干路的電流等于各支路的電流之和，所以電流表的示數變大，故D錯誤。
故選AB。
14．AC
【詳解】A．由電路圖可知，電流分別流入燈L1、燈L2，因此兩燈泡并聯，故A正確；
BC．電流表串聯在L1支路上，測通過燈L1的電流，故B錯誤，C正確；
D．開關在干路上，則開關控制整個電路，故同時控制兩燈泡，故D錯誤。
故選AC。
15．BC
【詳解】畫出等效電路圖，如圖所示，L1、L2、L3并聯，電流表A測量干路電流，電流表A1測量通過L2、L3的電流之和，電流表A2測量通過L1、L2的電流之和；
①若互換L1、L2的位置，兩電流表A1和A2的示數不變，由并聯電路的特點和歐姆定律可知，L1、L2的電阻相等，即
因?yàn)殡娏鞅鞟2的示數為0.4A，且R1=R2，所以由并聯電路的特點和歐姆定律可知
因?yàn)殡娏鞅鞟1的示數為0.3A，則
因I2=0.2A，則
所以干路上的電流為
②若互換L2、L3的位置，兩電流表A1和A2的示數不變，由并聯電路的特點和歐姆定律可知，L2、L3的電阻相等，即R2=R3；因?yàn)殡娏鞅鞟1的示數為0.3A，且
所以
因?yàn)殡娏鞅鞟2的示數為0.4A，則
因I2=0.15A，則
所以干路上的電流為
③若互換L1、L3的位置，兩電流表A1和A2的示數不變，則
而當R1=R3時則兩電流表A1和A2的示數就應相同，不符合題意，所以不可能是互換L1、L3的位置。綜上分析，可知電流表A的示數可能為0.5或0.55A，故BC符合題意，AD不符合題意。
故選BC。
16． =
