初中物理人教版（2024）九年級全冊第4節 電流的測量精品同步訓練題

這是一份初中物理人教版（2024）九年級全冊第4節 電流的測量精品同步訓練題，共12頁。試卷主要包含了如圖所示電路，下列判斷正確的是等內容，歡迎下載使用。

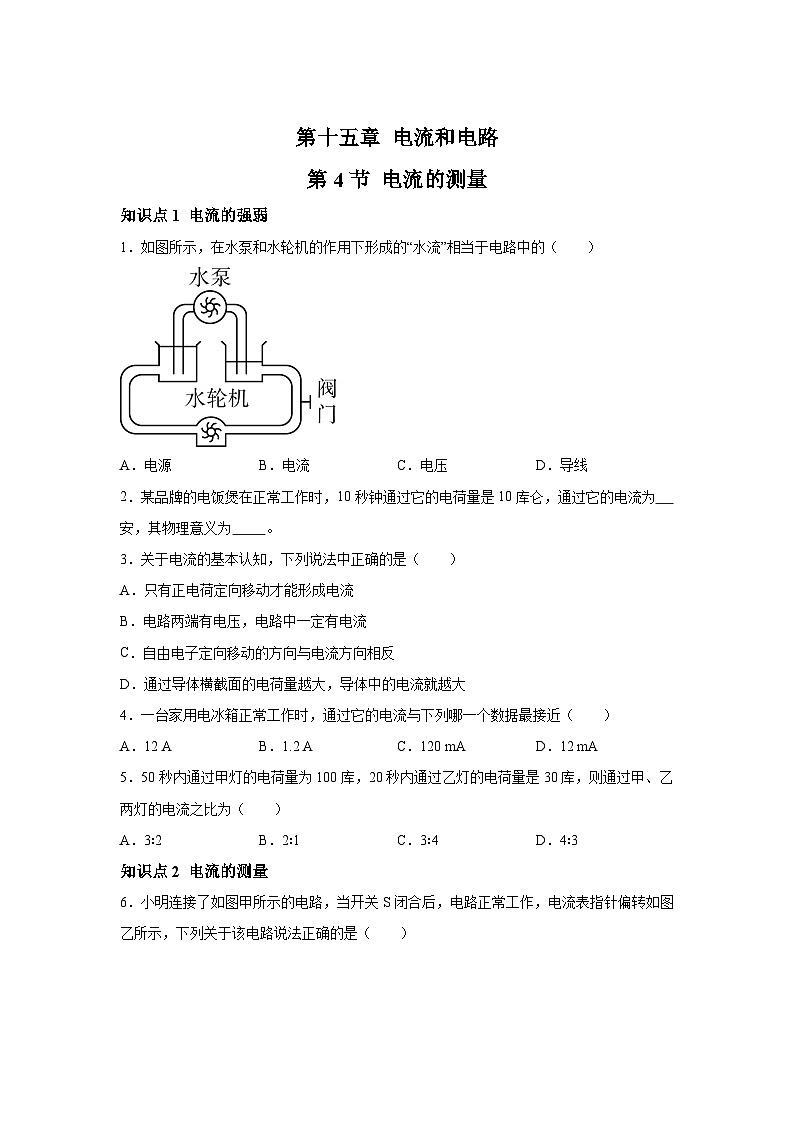

第4節 電流的測量
知識點1 電流的強弱
1．如圖所示，在水泵和水輪機的作用下形成的“水流”相當于電路中的（ ）
A．電源B．電流C．電壓D．導線
2．某品牌的電飯煲在正常工作時，10秒鐘通過它的電荷量是10庫侖，通過它的電流為 安，其物理意義為 。
3．關于電流的基本認知，下列說法中正確的是（ ）
A．只有正電荷定向移動才能形成電流
B．電路兩端有電壓，電路中一定有電流
C．自由電子定向移動的方向與電流方向相反
D．通過導體橫截面的電荷量越大，導體中的電流就越大
4．一臺家用電冰箱正常工作時，通過它的電流與下列哪一個數據最接近（ ）
A．12 AB．1.2 AC．120 mAD．12 mA
5．50秒內通過甲燈的電荷量為100庫，20秒內通過乙燈的電荷量是30庫，則通過甲、乙兩燈的電流之比為（ ）
A．3∶2B．2∶1C．3∶4D．4∶3
知識點2 電流的測量

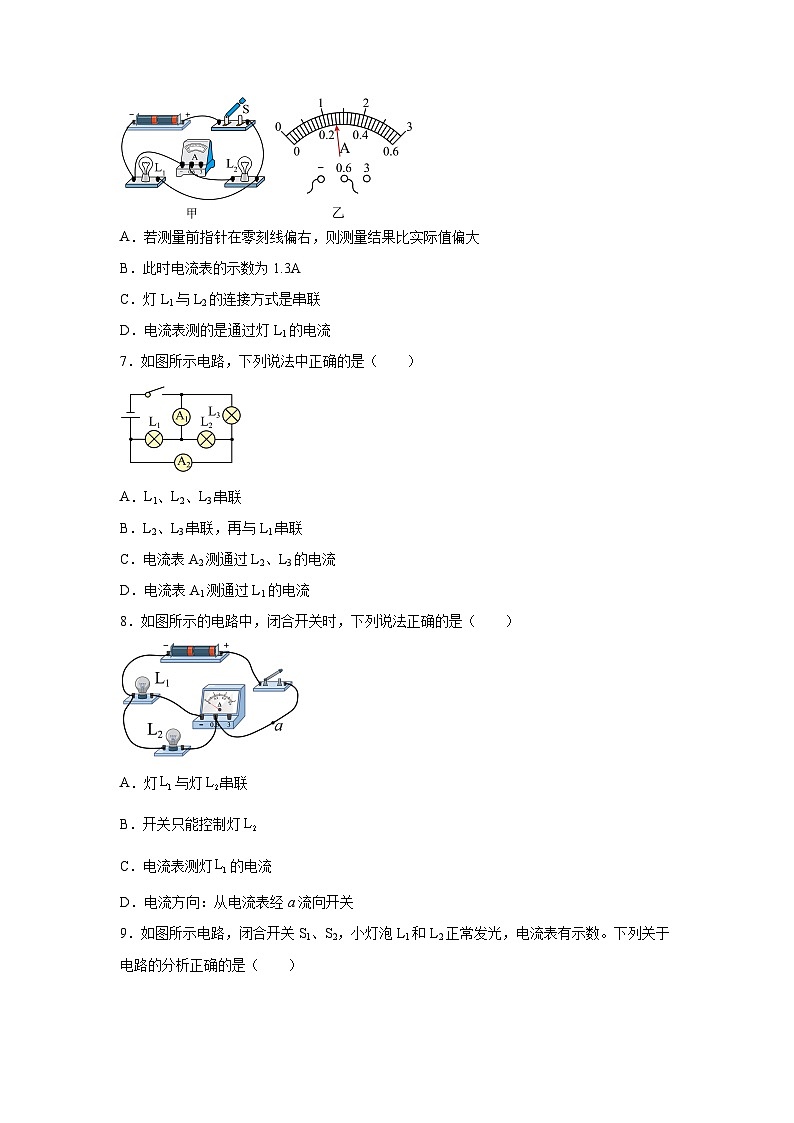

6．小明連接了如圖甲所示的電路，當開關S閉合后，電路正常工作，電流表指針偏轉如圖乙所示，下列關于該電路說法正確的是（ ）

A．若測量前指針在零刻線偏右，則測量結果比實際值偏大
B．此時電流表的示數為1.3A
C．燈L1與L2的連接方式是串聯
D．電流表測的是通過燈L1的電流
7．如圖所示電路，下列說法中正確的是（ ）

A．L1、L2、L3串聯
B．L2、L3串聯，再與L1串聯
C．電流表A2測通過L2、L3的電流
D．電流表A1測通過L1的電流
8．如圖所示的電路中，閉合開關時，下列說法正確的是（ ）

A．燈與燈串聯
B．開關只能控制燈
C．電流表測燈的電流
D．電流方向：從電流表經a流向開關

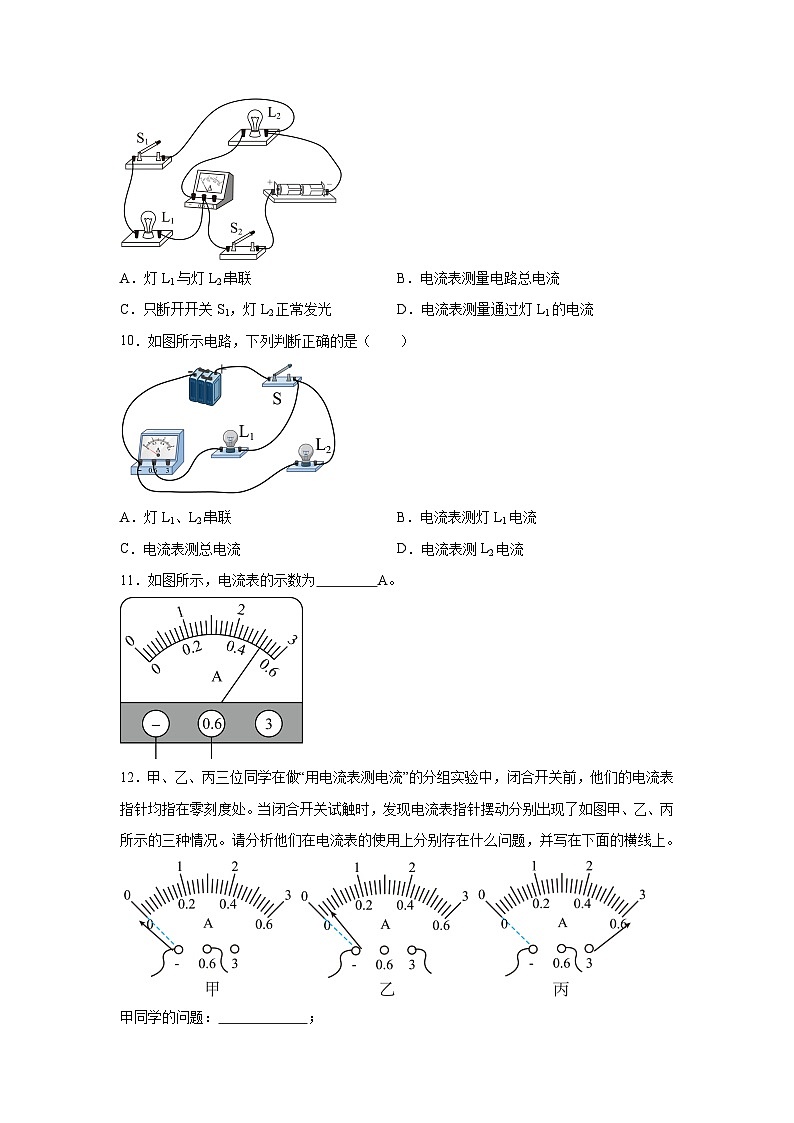

9．如圖所示電路，閉合開關S1、S2，小燈泡L1和L2正常發光，電流表有示數。下列關于電路的分析正確的是（ ）

A．燈L1與燈L2串聯B．電流表測量電路總電流
C．只斷開開關S1，燈L2正常發光D．電流表測量通過燈L1的電流
10．如圖所示電路，下列判斷正確的是（ ）
A．燈L1、L2串聯B．電流表測燈L1電流
C．電流表測總電流D．電流表測L2電流
11．如圖所示，電流表的示數為 A。

12．甲、乙、丙三位同學在做“用電流表測電流”的分組實驗中，閉合開關前，他們的電流表指針均指在零刻度處。當閉合開關試觸時，發現電流表指針擺動分別出現了如圖甲、乙、丙所示的三種情況。請分析他們?cè)陔娏鞅淼氖褂蒙戏謩e存在什么問題，并寫在下面的橫線上。

甲同學的問題： ；
乙同學的問題： ；
丙同學的問題： 。
13．小明同學在測量某處的電流時，發現電流表的指針偏轉如圖甲所示，原因是 ；在排除故障后，電流表的示數如圖乙所示，則電流表的示數為 A。

14．李明小組在“電流表的使用”實驗中：
（1）李明用電流表測量電路中的電流實驗中，閉合開關后，發現電流表的指針如圖甲所示，其原因可能是 ；
（2）李明連接實驗電路，閉合開關后，發現電流表的指針如圖乙所示，其原因可能是 ；
（3）李明按照電路圖連接實驗電路，當他連接好最后一根導線時，電流表的示數如圖丙所示，其原因可能是 ；
（4）李明更正錯誤后，電流表的示數如圖丙所示，所測電流可能是 A。
15．下面三個圖是某同學使用電流表測量燈泡的電流的實物連接圖，據此回答下列問題：
（1）A圖中的電流表是測量 的電流；
（2）B圖中的電流表是測量 的電流；
（3）C圖中的電流表是測量 的電流；
（4）在做C圖實驗時，電流表的指針指到如圖所示的位置，于是他立即斷開開關，則：
①測量時產生這種現象的原因是 ；
②該同學為了完成實驗，下一步應該采取的措施是 ；
③改正錯誤，該同學再閉合開關，發現指針的讀數是1.8A，請你在圖中畫出指針的位置 。
16．根據如圖所示的電路圖，用筆畫線代替導線，連接實物電路。
17．根據如圖所示的電路圖連接實物電路。

18．如圖所示，請用筆畫線代替導線正確連接電路，要求：燈L1和燈L2并聯，開關S控制整個電路，電流表測量通過燈L1的電流I1（已知I1
