一、改進小彩燈的連接電路

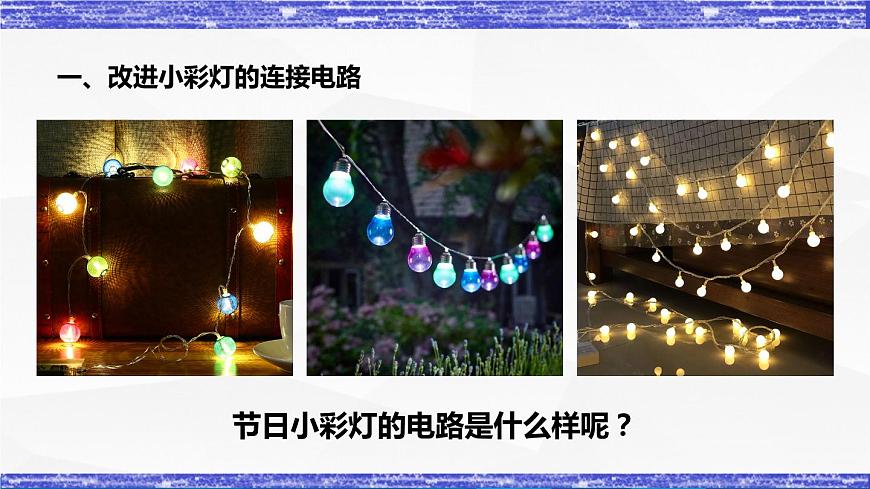

節日小彩燈的電路是什么樣呢？

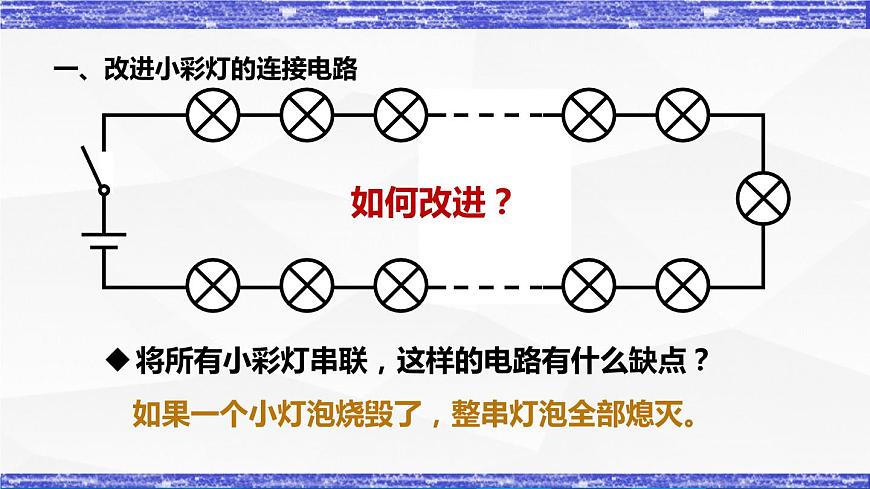

將所有小彩燈串聯，這樣的電路有什么缺點？
如果一個小燈泡燒毀了，整串燈泡全部熄滅。

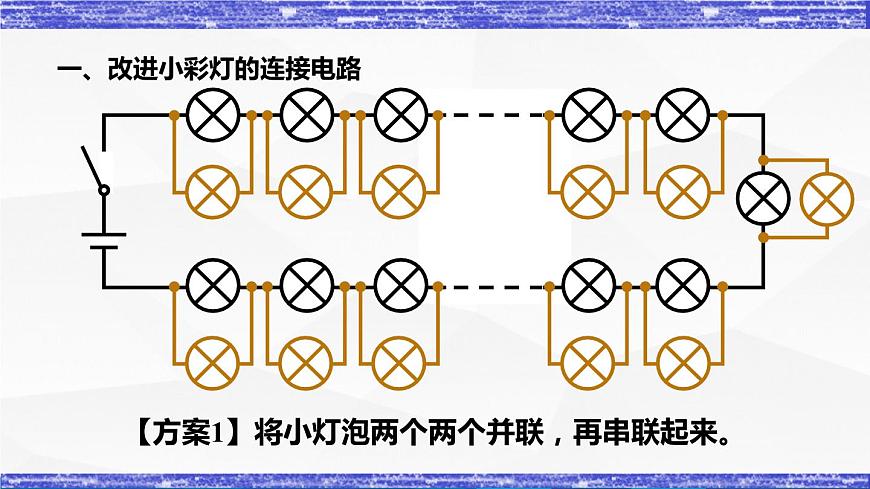

【方案1】將小燈泡兩個兩個并聯，再串聯起來。

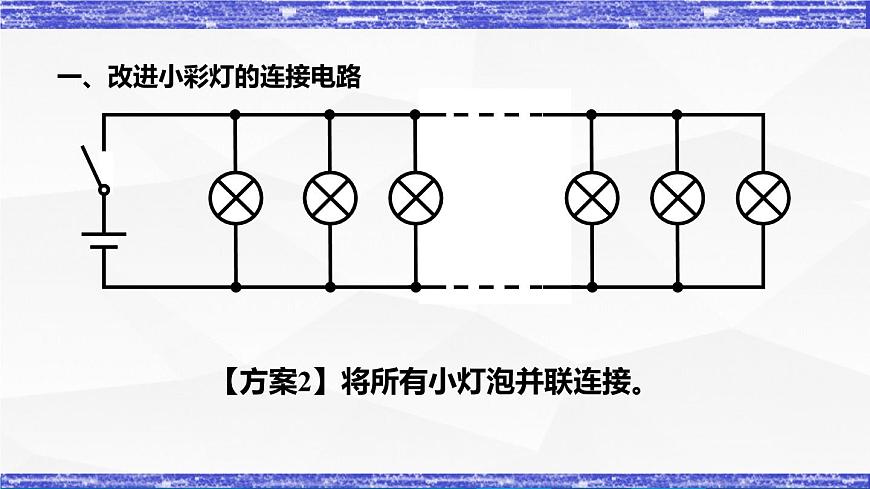

【方案2】將所有小燈泡并聯連接。

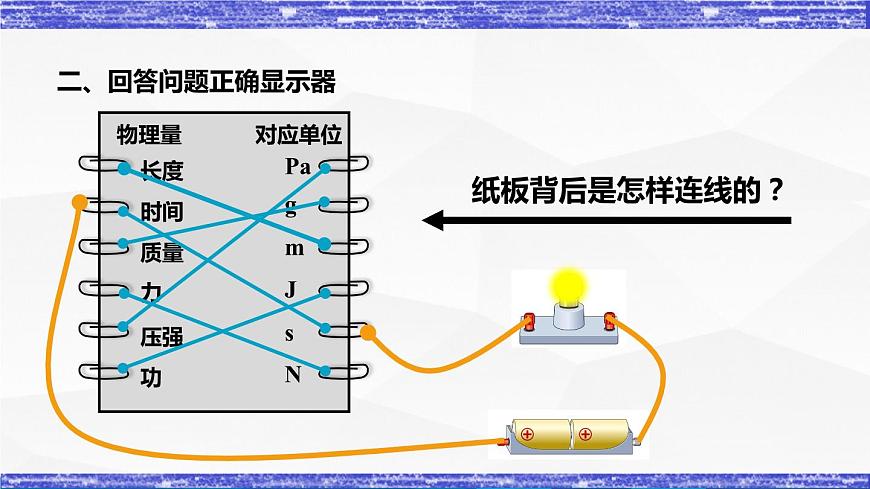

二、回答問題正確顯示器

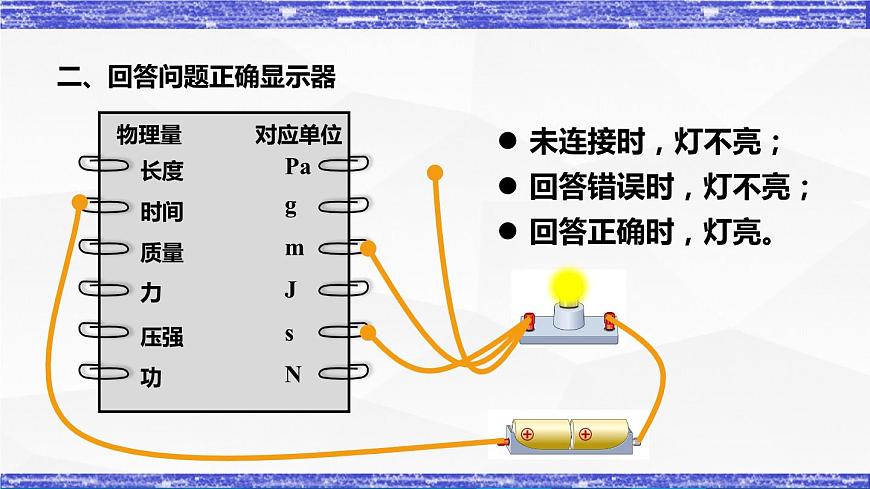

未連接時，燈不亮；回答錯誤時，燈不亮；回答正確時，燈亮。
要想回答正確時還能發聲，怎樣將電鈴接入電路？
1.中考試卷庫大門控制電路的兩把鑰匙分別有兩名工作人員保管，單把鑰匙無法打開，如圖所示電路中符合要求的是（ ）
2. 給您電池組、開關、電鈴、小燈泡各一個，導線若干。請為值班室看護人設計一個報警電路。要求：情況正常時，值班室燈亮，電鈴不響；當有牲畜闖入時，碰到柵欄會拉斷柵欄上的細導線，燈亮同時電鈴響，請?jiān)谔摼€框中畫出電路圖。
