初中物理2 電路課文ppt課件

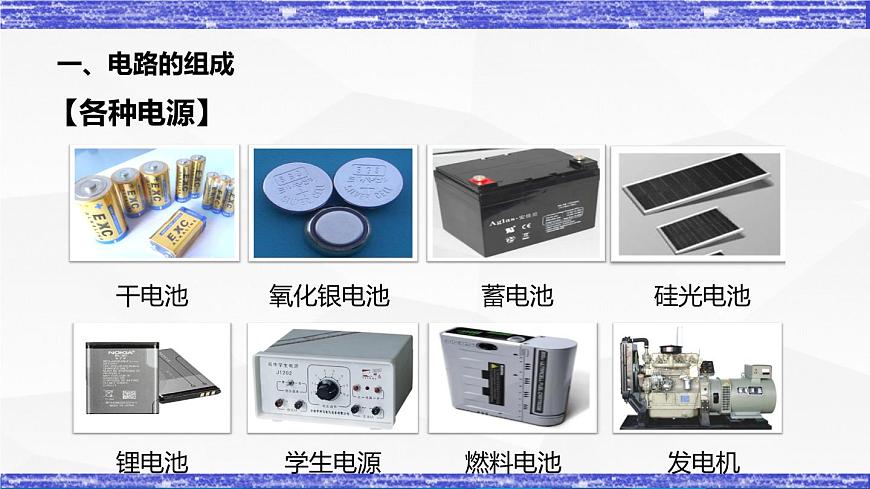

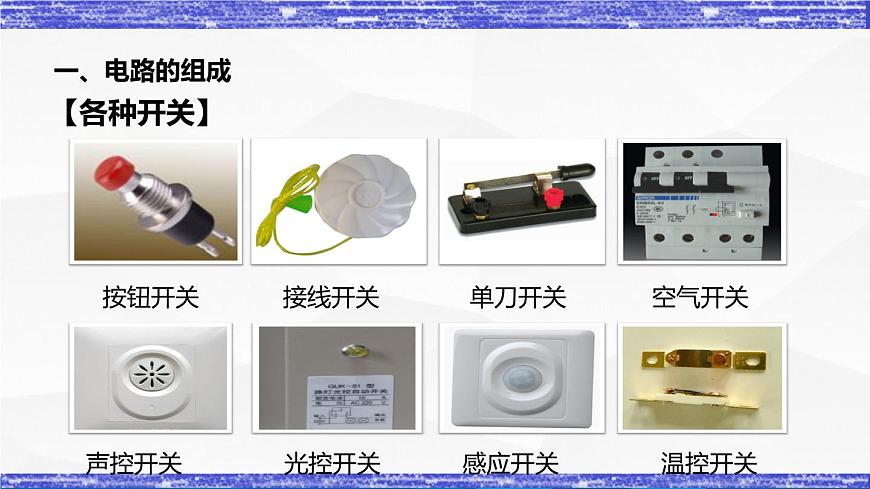

這是一份初中物理2 電路課文ppt課件，共22頁。PPT課件主要包含了因?yàn)殡娏魍ㄟ^了燈泡，電路的組成，水流與電流類比，電源持續供電的裝置，開關控制電流的通斷，電路元件的作用，各種電源，各種開關，通路開路和短路，開路斷路等內容，歡迎下載使用。

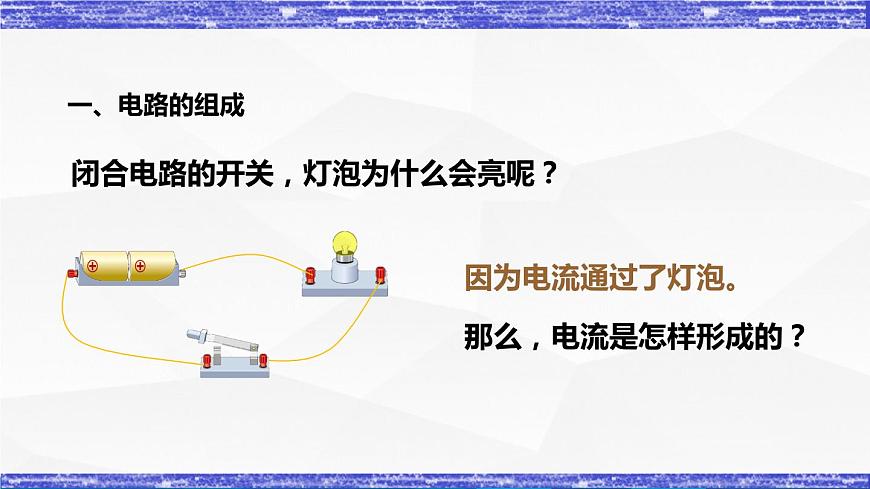

閉合電路的開關，燈泡為什么會亮呢？
那么，電流是怎樣形成的？

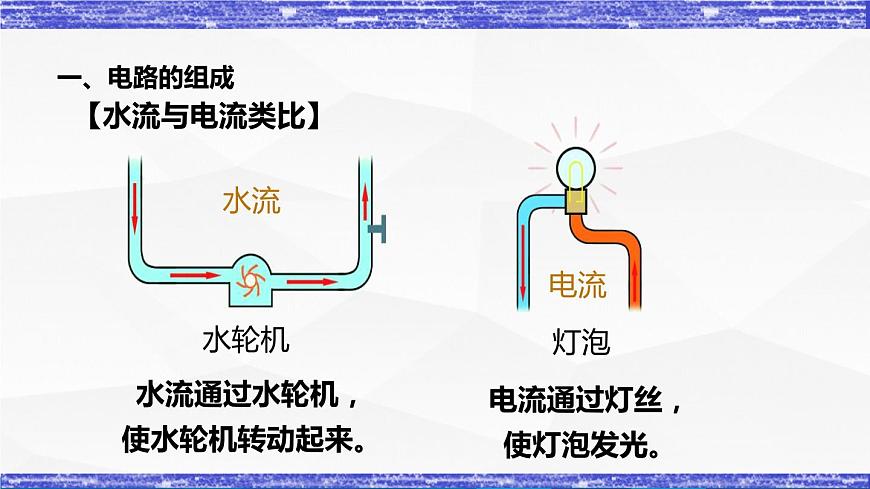

水流通過水輪機，使水輪機轉動起來。
電流通過燈絲，使燈泡發光。

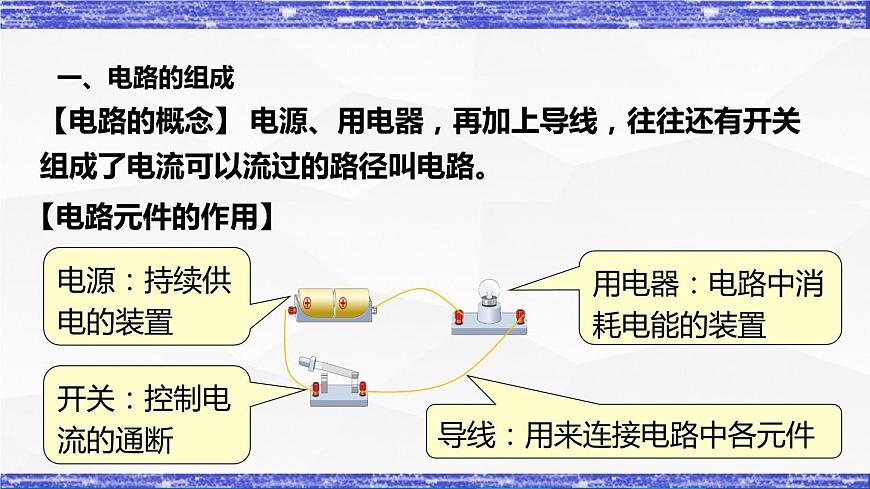

用電器：電路中消耗電能的裝置
導線：用來連接電路中各元件
【電路的概念】 電源、用電器，再加上導線，往往還有開關組成了電流可以流過的路徑叫電路。
特點：電路中有電流，用電器正常工作。

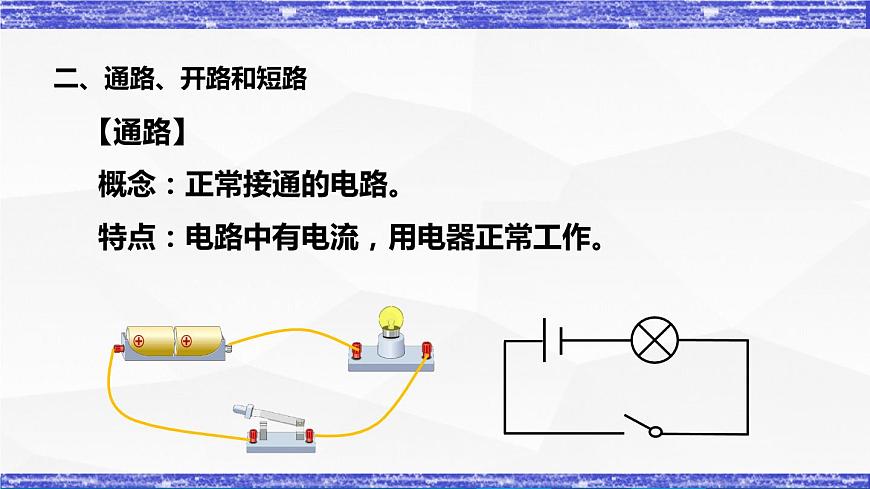

概念：正常接通的電路。

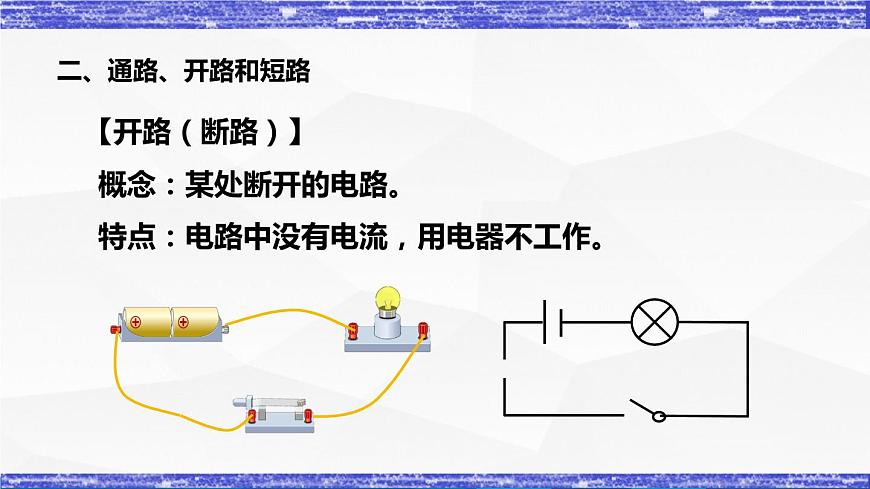

特點：電路中沒有電流，用電器不工作。
概念：某處斷開的電路。
概念：直接用導線將電源正、負極連接起來的電路。
特點：用電器不工作，電路中有很大的電流，會損壞　　　電源和導線。
電源短路時會損壞電源，甚至引起火災！
【用電器短接】當電路中有多個用電器時，直接用導線將電路中的某個用電器的兩端連接的電路。
1．造成開路故障的原因是哪些？
電源兩極直接被導線連接、某用電器兩端直接被導線連接。
2．造成短路故障的原因是哪些？
連接的導線斷裂、開關未閉合、用電器內部損壞、接頭處松脫（接觸不良）。
圖2 是電飯鍋內部的電路，是不是眼花繚亂？
【電路中常用的圖形符號】
（1）元件位置安排要適當，分布要均勻。
（2）元件不要畫在拐角處。
（3）整個電路圖最好呈長方形，有棱有角，導線橫平豎直。
【練一練】連接正確的電路并畫出電路圖
電源、用電器、開關和導線
1、把_______、__________、________用_______連接起來組成的電流的路徑，叫做電路。其中提供電能的是_________，輸送電能的是______，消耗電能的是________，控制電路中電流有無的是_______。
電源 用電器 開關 導線
2、下面正確的電路圖是（ ）
