用一個電源、兩個小燈泡、一個開關和一些導線組成電路，要想讓兩個小燈泡都發光，可以有幾種接法？
用電器逐個順次連接在電路中。電流只有一條路徑，從電源正極回到負極。
從電源正極開始，沿著電流流向順次組裝電路元件。

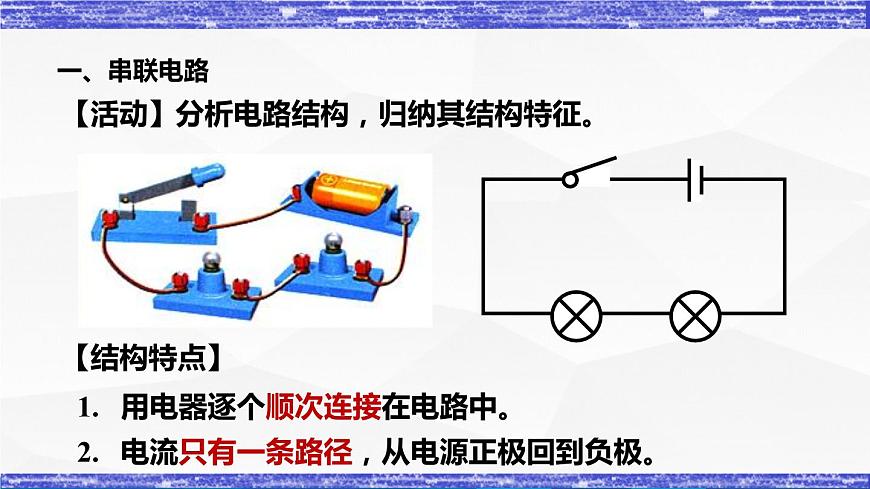

分析電路結構，歸納其結構特征。
【實驗探究】探究開關在串聯電路中的控制情況

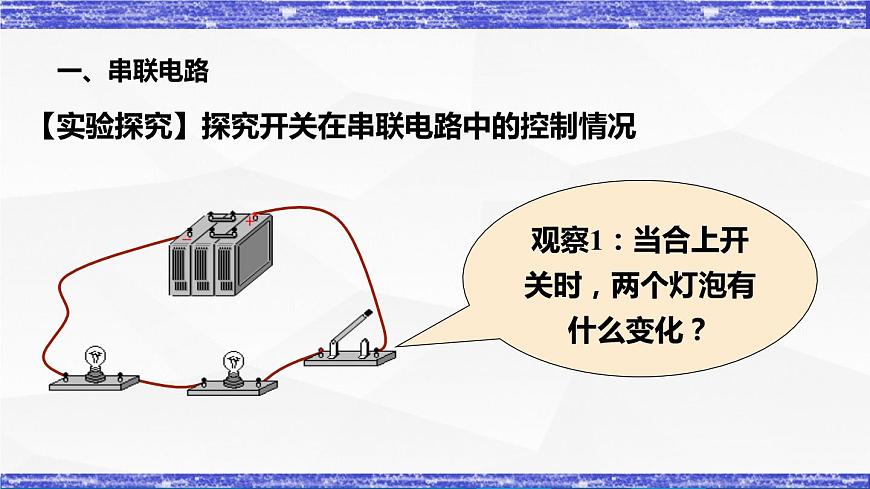

按照下圖連接串聯電路，觀察開關控制兩個小燈泡的發光情況。然后把開關改接到電路中的其他位置，觀察開關控制兩個小燈泡的情況是否有變化。
觀察1：當合上開關時，兩個燈泡有什么變化？
觀察2： 當調換開關的位置時，兩個燈泡有什么變化？
1．用電器并列連接在電路中。
2．電流有兩條或多條回路，從電源正極回到負極。
先串一個回路再并接其他回路于分支點。
A、B：分支點，AB間電路：__路，AC、BD間電路：__路。
【實驗探究】探究開關在并聯電路中的控制情況
如果在電路中去掉一只燈泡，是否會影響其他燈泡的工作？
請你判斷教室里的日光燈是如何連接的？為什么？
家中的用電器是如何連接的？為什么？
三、組合電路和集成電路
1.如圖所示的電路中，屬于兩燈串聯的電路是 ，屬于兩燈并聯的是 。
2.如果電路中有兩個用電器,下列說法中正確的是（ ）A.閉合開關S后,兩燈同時亮的一定是串聯B.閉合開關S后,兩燈同時亮的一定是并聯C.閉合開關S后,兩燈同時亮的可能是并聯,也可能是串聯D.條件不足,無法判定
3.這三只小燈泡是怎樣連接的？
