初中物理1 電流教案配套ppt課件

這是一份初中物理1 電流教案配套ppt課件，共22頁。PPT課件主要包含了復習引入，認識電流，常見的電流，刻度盤，數值及單位，調零螺母，負接線柱，認識電流表，試觸法，電流表故障分析等內容，歡迎下載使用。

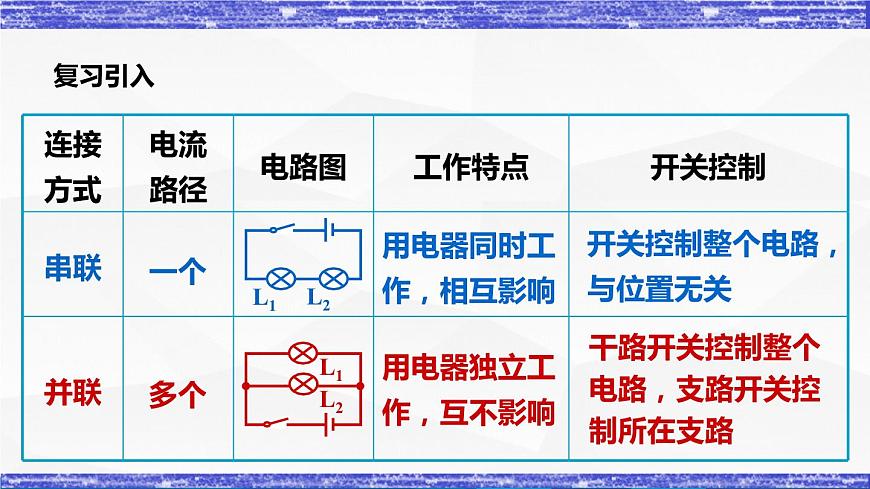

用電器同時工作，相互影響
用電器獨立工作，互不影響
開關控制整個電路，與位置無關
干路開關控制整個電路，支路開關控制所在支路

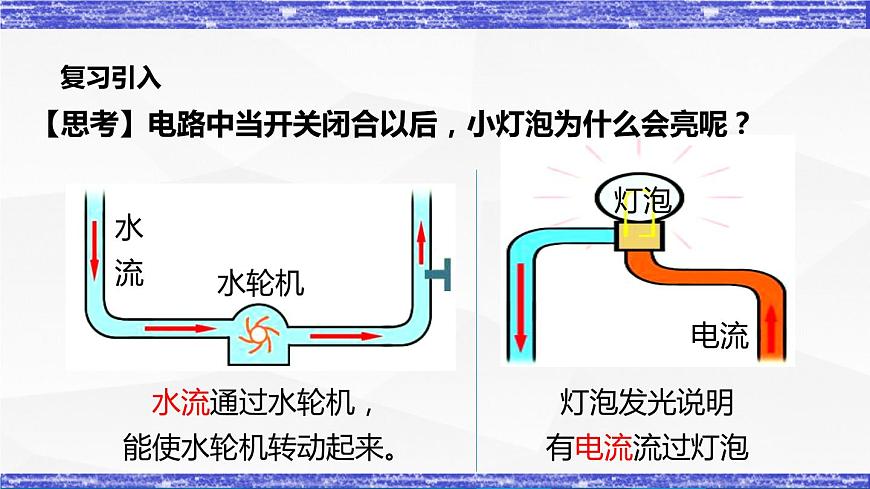

【思考】電路中當開關閉合以后，小燈泡為什么會亮呢？
【思考】如何讓電路中的燈變得更亮呢？

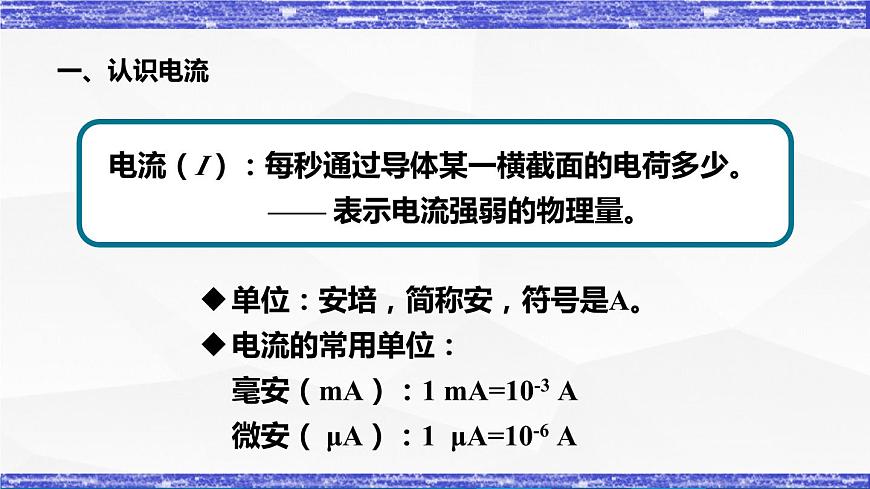

單位：安培，簡稱安，符號是A。電流的常用單位： 毫安（mA）：1 mA=10-3 A 微安（ μA）：1 μA=10-6 A
正接線柱量程0～3 A
【電流表：測量電流的儀器】
正接線柱量程0～0.6 A

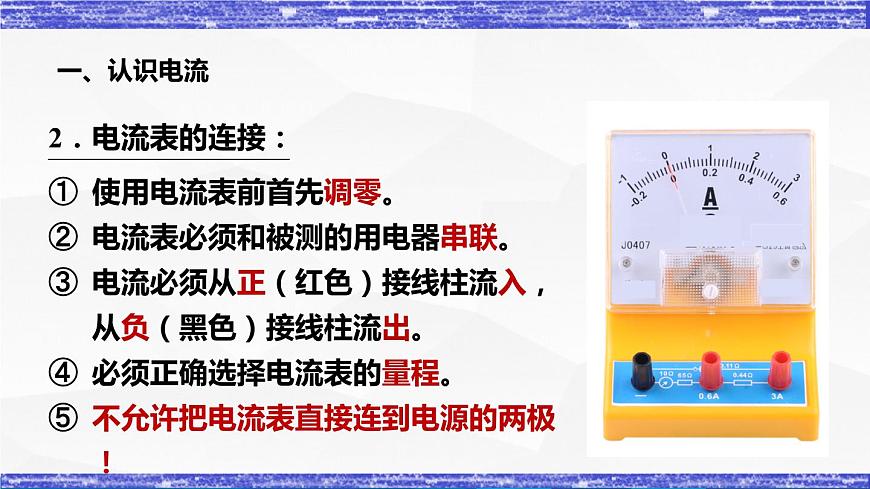

使用電流表前首先調零。電流表必須和被測的用電器串聯。電流必須從正（紅色）接線柱流入，從負（黑色）接線柱流出。必須正確選擇電流表的量程。不允許把電流表直接連到電源的兩極！
注意：電流表內部電阻很小，相當于一根導線。
為避免電流過大損壞電流表，在不能事先估算電流的情況下，先選擇大量程；然后，可以閉合開關再迅速斷開（叫做“試觸”），根據開關閉合的瞬間指針的偏轉程度選擇量程；若指針偏轉較小，則改用小量程，因為小量程分度值小，更精確。
該用電器不工作，電流表有示數，可能燒壞電流表。
【練一練】按照電路圖將實物圖畫線連接起來
【練一練】以下電路中，電流表連接方法正確的是（ ）
（1）明確所選電流表的量程；（2）確定電流表的分度值；（3）由指針位置讀出示數。
提示：為避免電流過大損壞電流表，要先試觸。
4．練習使用電流表測量電路中的電流
毫安（mA）和微安（μA ）
1、關于電流，下列說法正確的是（ ）A.電荷的移動形成電流B.只有正電荷的定向移動才能形成電流C.正電荷的定向移動方向為電流方向D.金屬導體中，自由電子定向移動的方向就是電流方向
2、關于電流和電源，下列說法正確的是（ ）A.電路中只要有電源，就一定產生電流B.電流是由電荷的無規則運動而形成的C.電流的方向總是從電源正極流向負極D.電源外部，電流總是從電源正極流向負極
