高中物理人教版 (新課標)選修3選修3-2第四章 電磁感應3 楞次定律導學案及答案

這是一份高中物理人教版 (新課標)選修3選修3-2第四章 電磁感應3 楞次定律導學案及答案，共3頁。

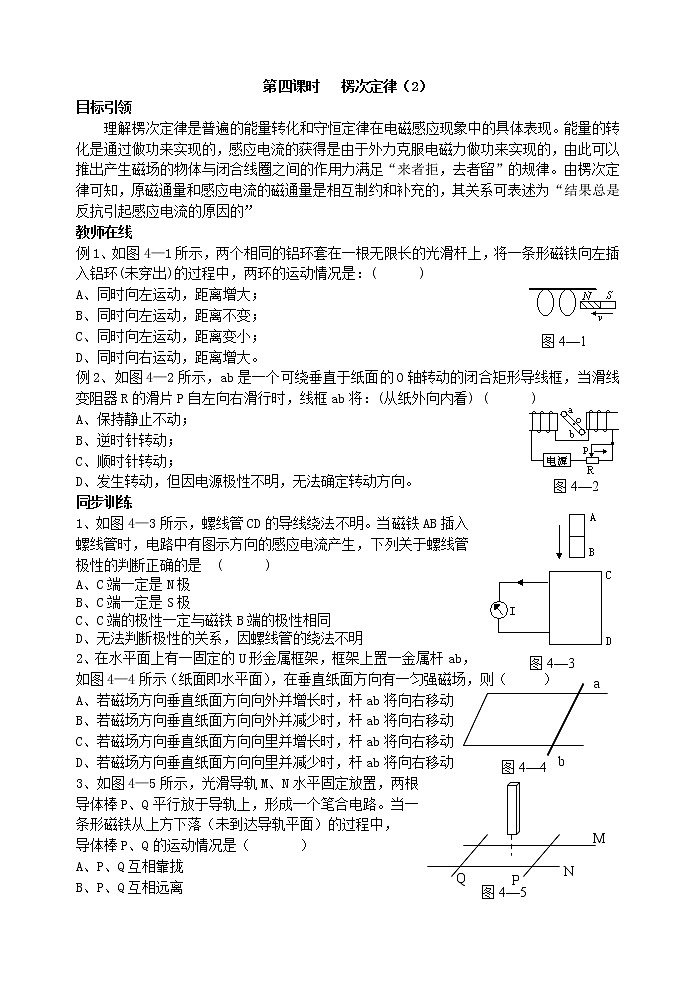

理解楞次定律是普遍的能量轉化和守恒定律在電磁感應現象中的具體表現。能量的轉化是通過做功來實現的，感應電流的獲得是由于外力克服電磁力做功來實現的，由此可以推出產生磁場的物體與閉合線圈之間的作用力滿足“來者拒，去者留”的規律。由楞次定律可知，原磁通量和感應電流的磁通量是相互制約和補充的，其關系可表述為“結果總是反抗引起感應電流的原因的”
教師在線
圖4—1
例1、如圖4—1所示，兩個相同的鋁環套在一根無限長的光滑桿上，將一條形磁鐵向左插入鋁環(未穿出)的過程中，兩環的運動情況是：( )
A、同時向左運動，距離增大；
B、同時向左運動，距離不變；
C、同時向左運動，距離變??；
D、同時向右運動，距離增大。
圖4—2
例2、如圖4—2所示，ab是一個可繞垂直于紙面的O軸轉動的閉合矩形導線框，當滑線變阻器R的滑片P自左向右滑行時，線框ab將：(從紙外向內看) ( )
A、保持靜止不動；
B、逆時針轉動；
C、順時針轉動；
D、發生轉動，但因電源極性不明，無法確定轉動方向。
圖4—3
同步訓練
1、如圖4—3所示，螺線管CD的導線繞法不明。當磁鐵AB插入螺線管時，電路中有圖示方向的感應電流產生，下列關于螺線管極性的判斷正確的是 ( )
A、C端一定是N極
B、C端一定是S極
C、C端的極性一定與磁鐵B端的極性相同
D、無法判斷極性的關系，因螺線管的繞法不明
a
b
圖4—4
2、在水平面上有一固定的U形金屬框架，框架上置一金屬桿ab，如圖4—4所示（紙面即水平面），在垂直紙面方向有一勻強磁場，則（ ）
A、若磁場方向垂直紙面方向向外并增長時，桿ab將向右移動
B、若磁場方向垂直紙面方向向外并減少時，桿ab將向右移動
C、若磁場方向垂直紙面方向向里并增長時，桿ab將向右移動
D、若磁場方向垂直紙面方向向里并減少時，桿ab將向右移動
M
N
P
Q
圖4—5
3、如圖4—5所示，光滑導軌M、N水平固定放置，兩根
導體棒P、Q平行放于導軌上，形成一個筆合電路。當一
條形磁鐵從上方下落（未到達導軌平面）的過程中，
導體棒P、Q的運動情況是（ ）
A、P、Q互相靠攏
B、P、Q互相遠離
C、P、Q均靜止
D、因磁鐵極性不明，無法確定
圖4—6
4、如圖4—6所示，abcd是一閉合的小金屬框，用一根絕緣細桿掛在固定點O，使金屬框繞豎直線OO′來回?cái)[動的過程穿過水平方向的勻強磁場區域，磁感線方向跟線框平面垂直，若懸點摩擦和空氣阻力均不計，則： ( )
A、線框進入或離開磁場區域時，都產生感應電流，而且電流的方向相反
B、線框進入磁場區域后越靠近OO′線時速度越大，因而產生的感應電流也越大
圖4—7
C、線框開始擺動后，擺角會越來越小，擺角小到某一值后將不再減小
D、線框擺動過程中，機械能會完全轉化為線框電路中的電能
5、如圖4—7所示，光滑水平的兩平行導軌上放有兩金屬棒AB、CD。勻強磁場垂直于導軌平面。當AB棒以中心O為軸逆時針勻速轉動至A′B′的過程中，CD棒將 ( )
A、順時針轉動 B、逆時針轉動
C、向左平動 D、仍靜止不動
圖4—8
6、螺線管兩側各懸掛一個鋁環，鋁環與螺線管同軸，如圖4—8所示，當電鍵K合上瞬間，兩圓環的運動情況是 ( )
A、同時向兩側斥開；
B、同時向螺線管靠攏；
C、一個被斥開，一個被吸引；
D、同時被斥開或吸引，由電源極性決定.
圖4—9
7、如圖4—9所示，閉合小金屬圓環從高h(yuǎn)的光滑曲面上端無初速滾下，又沿曲面的另一側上升 ( )
A、若是勻強磁場，環在左端滾上的高度小于h
B、若是勻強磁場，環在左端滾上的高度等于h
C、若是非勻強磁場，環在左端滾上的高度等于h
D、若是非勻強磁場，環在左端滾上的高度小于h
圖4—10
8、把一線框從一勻強磁場中拉出，如圖4—11所示。第一次拉出的速率是 v ，第二次拉出速率是 2 v ，其它條件不變，則前后兩次拉力大小之比是____，線框產生的熱量之比是____，通過導線截面的電量之比是____。
拓展嘗新
9、如圖4—12所示，A、B為大小、形狀均相同且內壁光滑，但用不同材料制成的圓管，豎直固定在相同高度。兩個相同的磁性小球，同時從A、B管上端的管口無初速釋放，穿過A管的小球比穿過B管的小球先落地，下面對于兩管的描述中可能正確的是 ( )
A、A管是用塑料制成的，B管是用銅制成的
B、A管是用鋁制成的，B管是用膠木制成的
圖4—11
C、A管是用膠木制成的，B管是用塑料制成的
D、A管是用膠木制成的，B管是用鋁制成的
