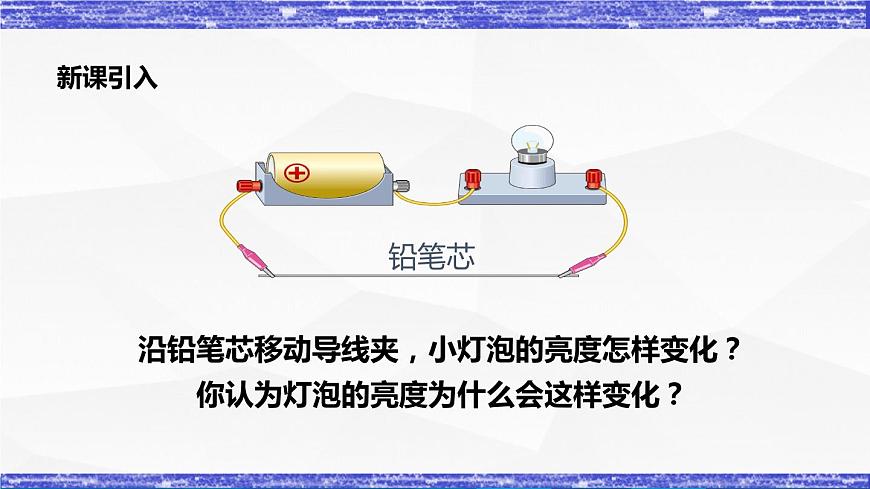

沿鉛筆芯移動導線夾，小燈泡的亮度怎樣變化？ 你認為燈泡的亮度為什么會這樣變化？

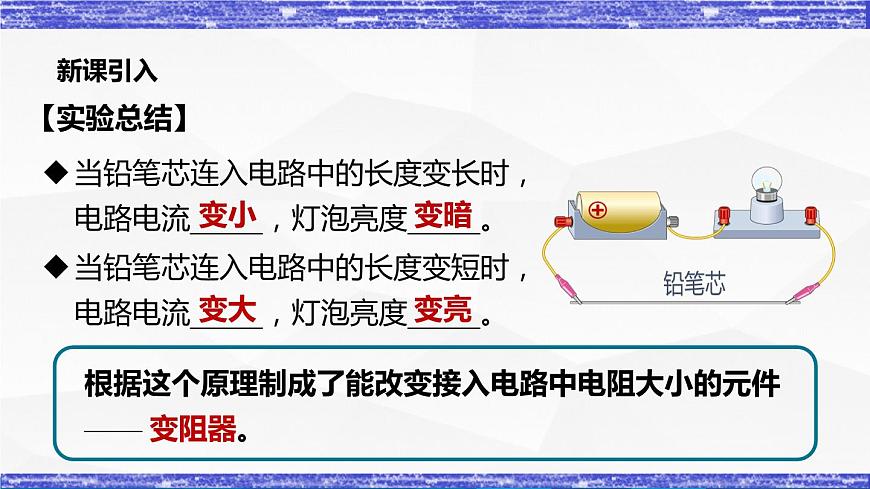

當鉛筆芯連入電路中的長度變長時，電路電流_____，燈泡亮度_____。
當鉛筆芯連入電路中的長度變短時，電路電流_____，燈泡亮度_____。

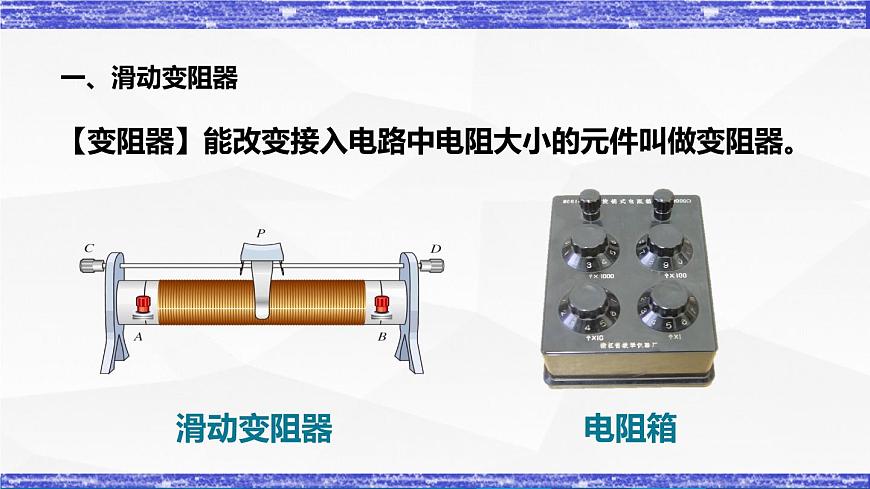

【變阻器】能改變接入電路中電阻大小的元件叫做變阻器。
表面涂有絕緣層的電阻絲
滑動變阻器應串聯在電路中。只接入兩個接線柱，A、B中選一個，C、D中選一個，即要“一上一下”。 使用前應將滑片放在阻值最大位置。
【滑動變阻器的使用方法】
接入電路的接線柱AD（如電流由A接線柱流入）
如何增大接入電路的電阻？ A．滑片向左移 B．滑片向右移
接入電路的接線柱AC（如電流由A接線柱流入）
接入電路的接線柱BC（如電流由C接線柱流入）
接入電路的接線柱BD（如電流由D接線柱流入）

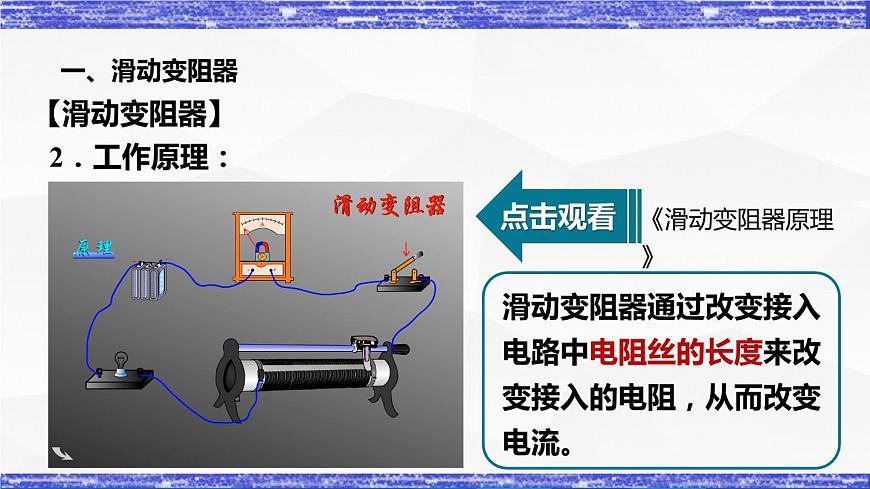

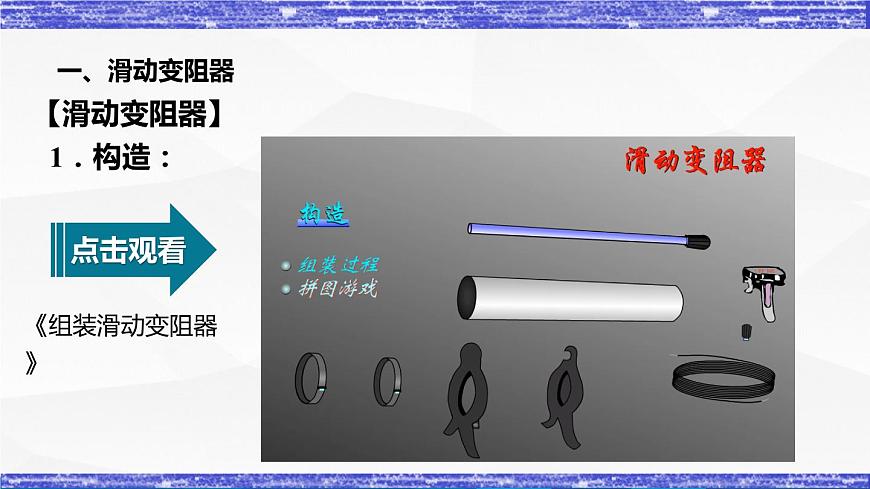

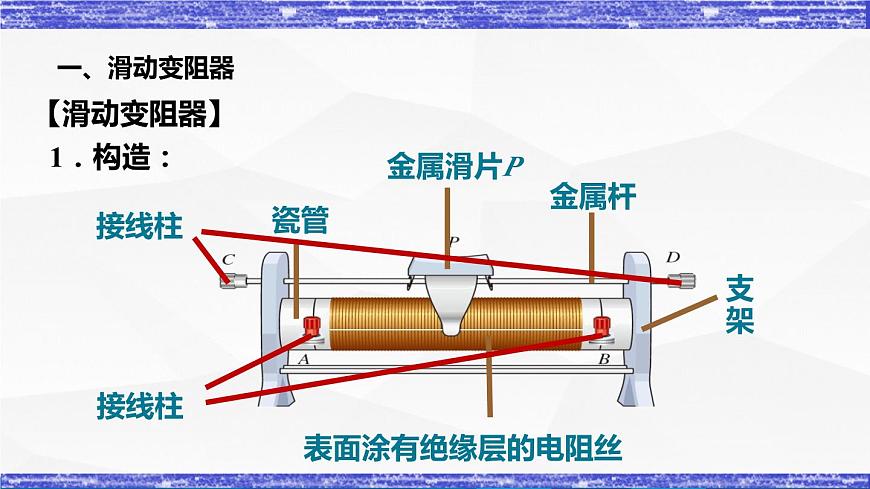

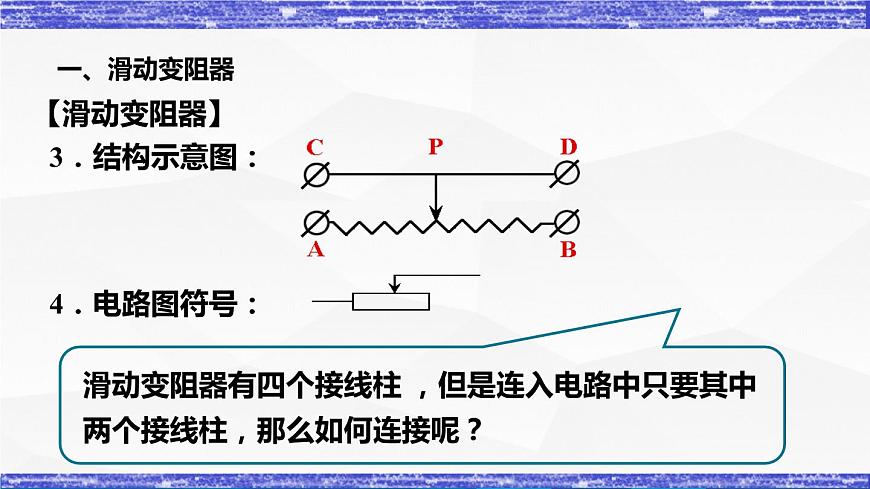

滑動變阻器的結構、符號和示意圖；滑動變阻器的原理和作用；滑動變阻器的連接方法；電阻箱的使用。
1、實驗室中有一銘牌上標有“50Ω 1.5A”字樣的 滑動變阻器，如圖所示： “50Ω”指的是___________________________； “1.5A”指的是___________________________。
滑動變阻器的最大阻值是50Ω
允許通過的最大電流為1.5Ａ
2、下列說法正確的是（ ）A.滑動變阻器比電阻箱更好B.兩個粗細不同的銅導線，細的電阻更大一些C.電阻箱能夠逐漸地改變連入電路的電阻D.在連接電路、閉合開關之前，應使滑動變阻器 連入電路的電阻最大
3、如圖，將兩個滑動變阻器串聯后連入電路，要使電路中 的電流最小，則滑片P1 、P2的位置應該放在（ ） A.P1在最右端，P2在最左端 B.P1在最左端，P2在最右端 C.P1在最左端，P2在最左端 D.P1在最右端，P2在最右端
4、如圖所示的電路，閉合開關S，滑動變阻器R的滑片向b端移動時，電流表的示數以及燈L的亮度變化情況應是（ ）A.電流表示數變大，燈L變暗 B.電流表示數變小，燈L變暗C.電流表示數變大，燈L變亮 D.電流表示數變小，燈L變亮
5、請將下圖所示電路元件連成電路，要求： （1）開關同時控制兩盞燈 （2）電燈L1亮度不可調 （3）電燈L2亮度可調 （4）畫出電路圖
