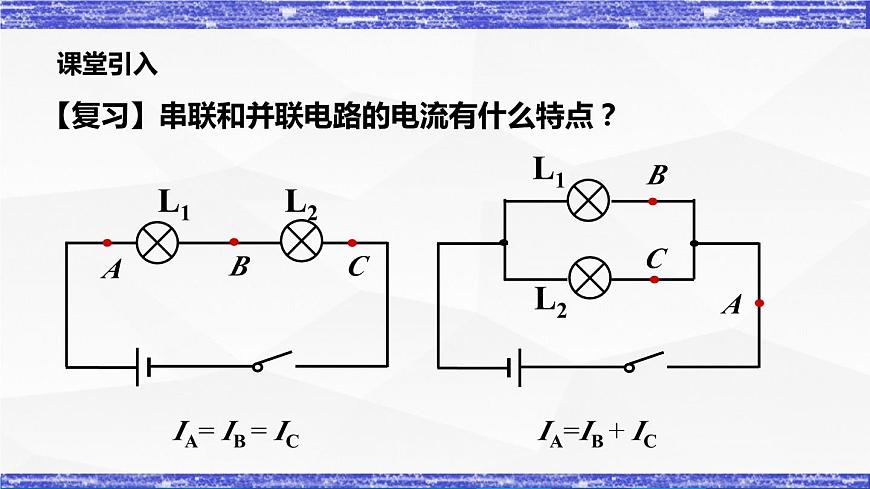

【復習】串聯和并聯電路的電流有什么特點？
【實驗探究】串聯電路中電壓的規律
一、串聯電路中電壓的規律

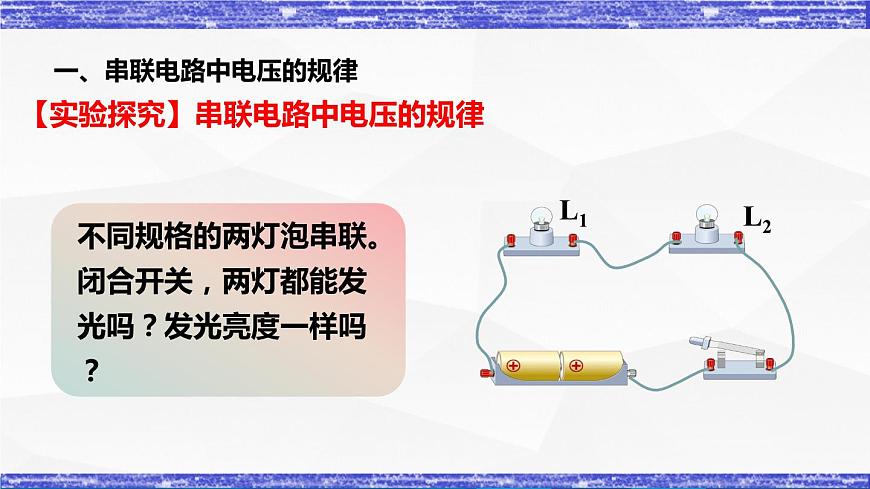

不同規格的兩燈泡串聯。閉合開關，兩燈都能發光嗎？發光亮度一樣嗎？

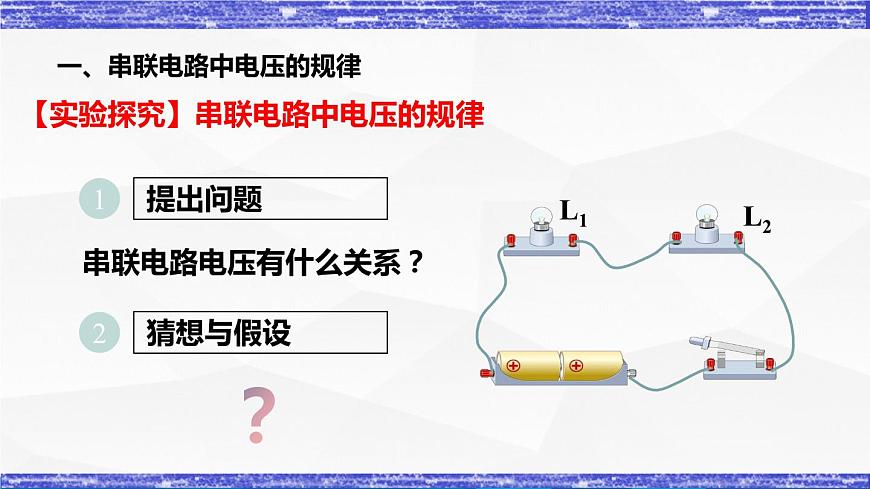

串聯電路電壓有什么關系？

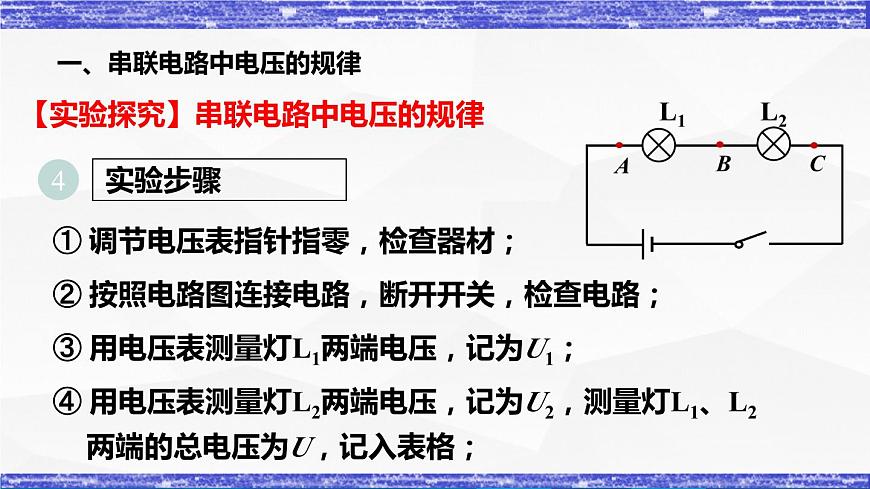

① 調節電壓表指針指零，檢查器材；
② 按照電路圖連接電路，斷開開關，檢查電路；

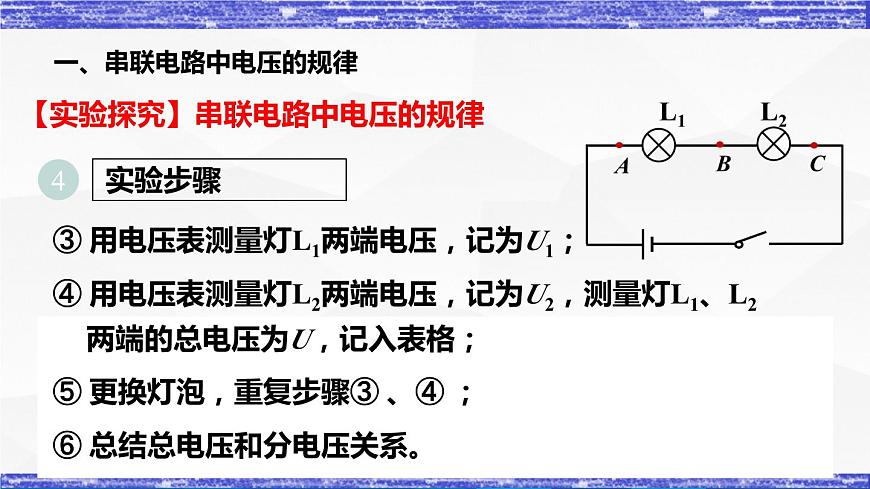

③ 用電壓表測量燈L1兩端電壓，記為U1；
④ 用電壓表測量燈L2兩端電壓，記為U2，測量燈L1、L2 　 兩端的總電壓為U，記入表格；
⑤ 更換燈泡，重復步驟③ 、④ ；
⑥ 總結總電壓和分電壓關系。
二、并聯電路中電壓的規律
【實驗探究】并聯電路中電壓的規律
并聯電路電壓有什么關系？

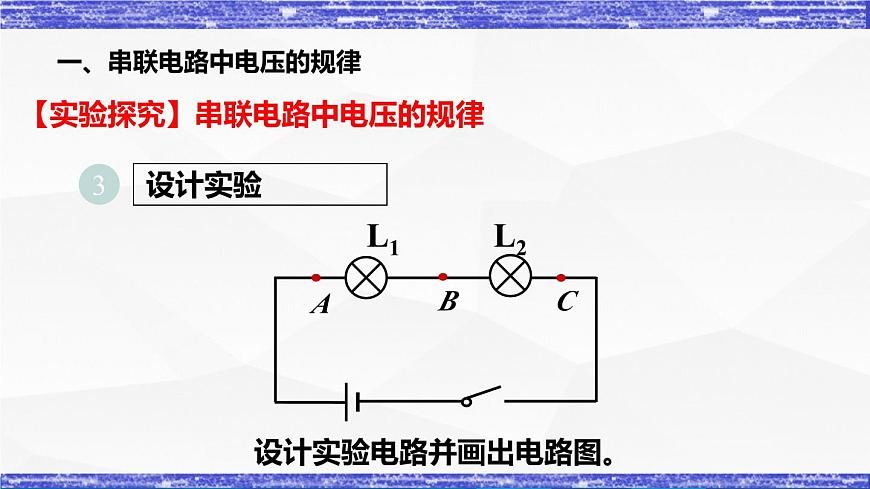

設計實驗電路并畫出電路圖。
注意：電壓表要選擇合適的量程。
④ 改變兩個小燈泡的規格或電池節數重做上述實驗。
為了確保實驗結論的準確性和普遍性，實驗設計應該考慮到：多進行幾次實驗；每次實驗選用不同規格的小燈泡或其他用電器； 改用不同電壓的電源；將用電器的個數由兩個改為三個或更多。
串聯電路兩端總電壓等于各部分電路兩端的電壓之和。表達式：U=U1+U2并聯電路各支路兩端的電壓相等，等于電路兩端總電壓。表達式：U=U1=U2
1.燈L1和L2并聯后接到3V的電源上，發現燈L1比L2亮多了，若兩燈的電壓分別是U1、U2，則（ ） A.U1>U2 B.U1
