物理人教版第5節 串、并聯電路中電流的規律優秀課后作業題

這是一份物理人教版第5節 串、并聯電路中電流的規律優秀課后作業題，文件包含培優分級練人教版物理九年級155《串并聯電路中電流的特點》同步分級練解析版docx、培優分級練人教版物理九年級155《串并聯電路中電流的特點》同步分級練原卷版docx等2份試卷配套教學資源，其中試卷共18頁， 歡迎下載使用。

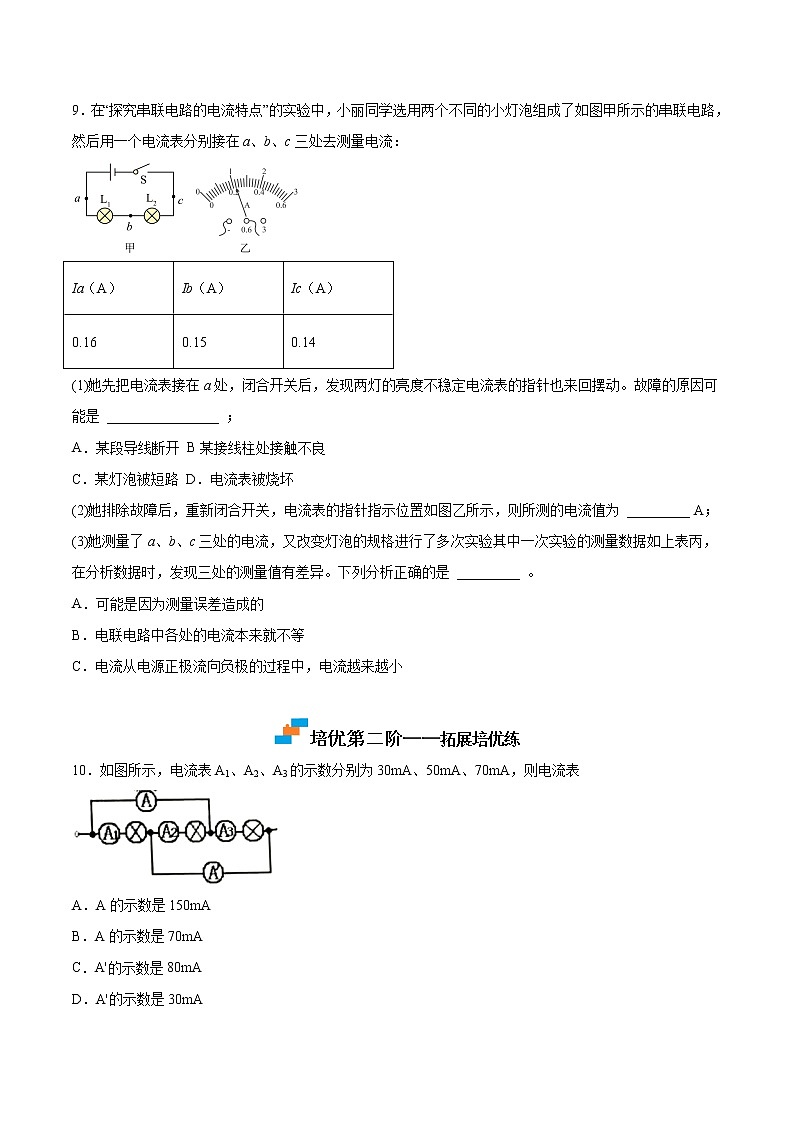

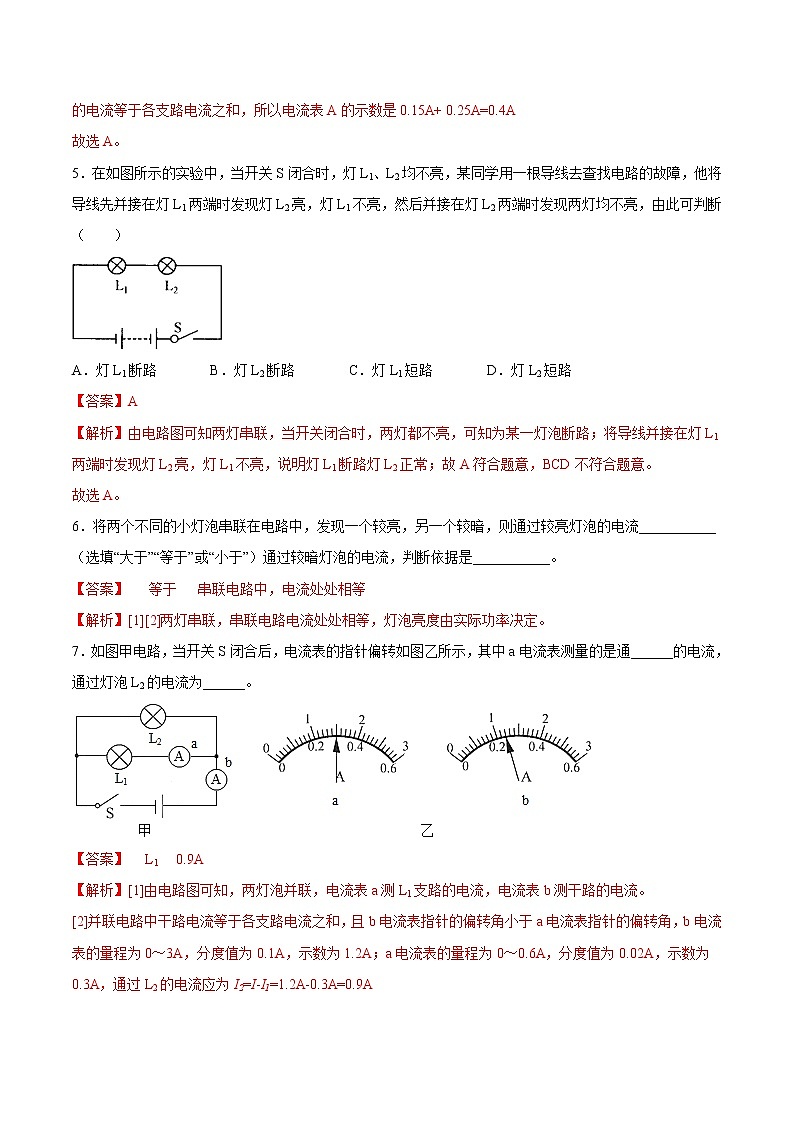

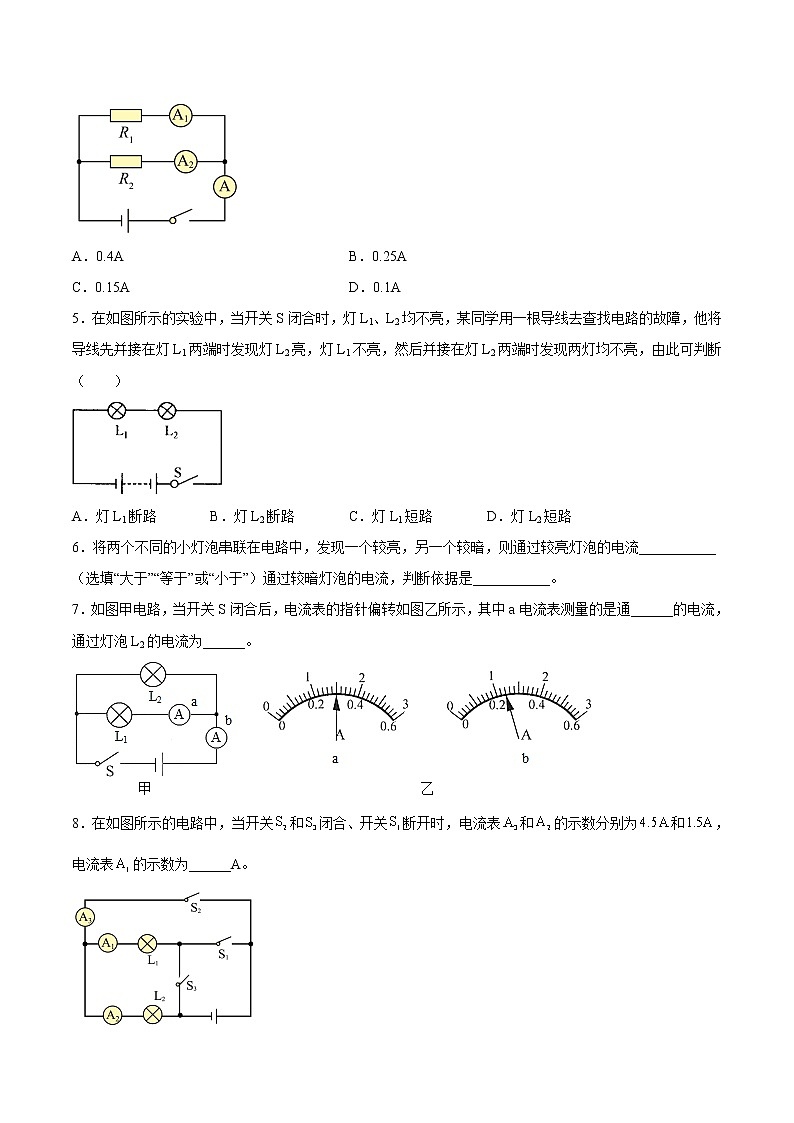

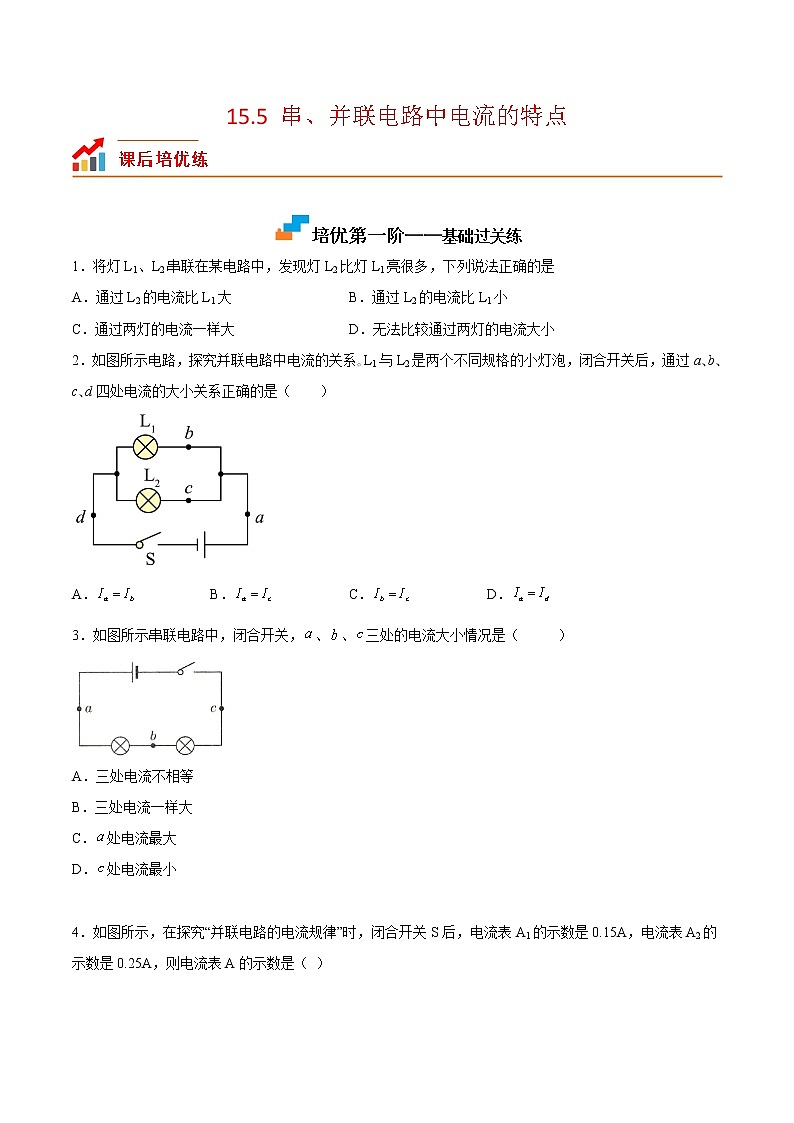

15.5 串、并聯電路中電流的特點 培優第一階——基礎過關練1．將燈L1、L2串聯在某電路中，發現燈L2比燈L1亮很多，下列說法正確的是A．通過L2的電流比L1大 B．通過L2的電流比L1小C．通過兩燈的電流一樣大 D．無法比較通過兩燈的電流大小2．如圖所示電路，探究并聯電路中電流的關系?L1與L2是兩個不同規格的小燈泡，閉合開關后，通過a?b?c?d四處電流的大小關系正確的是（　?。?/span>A． B． C． D．3．如圖所示串聯電路中，閉合開關，、、三處的電流大小情況是（       ）A．三處電流不相等B．三處電流一樣大C．處電流最大D．處電流最小 4．如圖所示，在探究“并聯電路的電流規律”時，閉合開關S后，電流表A1的示數是0.15A，電流表A2的示數是0.25A，則電流表A的示數是（ ）A．0.4A B．0.25AC．0.15A D．0.1A5．在如圖所示的實驗中，當開關S閉合時，燈L1、L2均不亮，某同學用一根導線去查找電路的故障，他將導線先并接在燈L1兩端時發現燈L2亮，燈L1不亮，然后并接在燈L2兩端時發現兩燈均不亮，由此可判斷（　?。?/span>A．燈L1斷路 B．燈L2斷路 C．燈L1短路 D．燈L2短路6．將兩個不同的小燈泡串聯在電路中，發現一個較亮，另一個較暗，則通過較亮燈泡的電流___________（選填“大于”“等于”或“小于”）通過較暗燈泡的電流，判斷依據是___________。7．如圖甲電路，當開關S閉合后，電流表的指針偏轉如圖乙所示，其中a電流表測量的是通______的電流，通過燈泡L2的電流為______。8．在如圖所示的電路中，當開關和閉合、開關斷開時，電流表和的示數分別為和，電流表的示數為______A。9．在“探究串聯電路的電流特點”的實驗中，小麗同學選用兩個不同的小燈泡組成了如圖甲所示的串聯電路，然后用一個電流表分別接在a、b、c三處去測量電流：Ia（A）Ib（A）Ic（A）0.160.150.14(1)她先把電流表接在a處，閉合開關后，發現兩燈的亮度不穩定電流表的指針也來回擺動。故障的原因可能是 ________________ ；A．某段導線斷開 B某接線柱處接觸不良C．某燈泡被短路 D．電流表被燒壞(2)她排除故障后，重新閉合開關，電流表的指針指示位置如圖乙所示，則所測的電流值為 _________ A；(3)她測量了a、b、c三處的電流，又改變燈泡的規格進行了多次實驗其中一次實驗的測量數據如上表丙，在分析數據時，發現三處的測量值有差異。下列分析正確的是 _________ 。A．可能是因?yàn)闇y量誤差造成的B．電聯電路中各處的電流本來就不等C．電流從電源正極流向負極的過程中，電流越來越小 培優第二階——拓展培優練10．如圖所示，電流表A1、A2、A3的示數分別為30mA、50mA、70mA，則電流表A．A的示數是150mAB．A的示數是70mAC．A'的示數是80mAD．A'的示數是30mA11．用下列電路探究電路的電流規律時，電流表A1、A2的示數如圖所示，則流過燈泡L1、L2的電流分別是（　　） A．0.7A       0.4A B．0.3A     0.4A C．0.14A       0.26A D．0.7A     1.3A12．兩只規格相同的燈泡按下圖方式連接，將開關S1和S2閉合，則（　　）A．兩燈泡是串聯的 B．電流表A2測燈泡L2的電流C．電流表A1的示數是A2的兩倍 D．?dāng)嚅_S2后，燈泡L1的亮度變大13．實驗課上探究串并聯電路的規律：（1）第一小組用如圖的電路來探究串聯電路的電壓特點時：a、實驗中應選擇規格 __________ （選填“相同”或“不同”）的燈泡；b、用電壓表分別測出L1和L2兩端電壓及申聯電路兩端的總電壓的值分別為U1、U2、U，經過多次實驗得到的數據記錄在如表中。分析實驗數據，可得到串聯電路的電壓特點是 ________ （用公式寫出）；實驗次數U1/VU2/VU/V12.30.73.022.01.03.031.71.33.0c、進行多次實驗的主要目的是 __________ （選填“尋找普遍規律”或“減小實驗誤差”）。（2）第二小組探究并聯電路中電流的規律，選取兩個燈泡并聯在電路中，組成如圖甲的電路，然后把一個電流表分別接在電路中A、B、C處測量電流，并記錄數據。a、小李同學將電流表接在A處，閉合開關，電流表示數如圖，為了測量結果準確，應該斷開關， __________ ，重新進行實驗。b、小張同學實驗前，發現電壓表指針向“0”刻度的左側偏轉，小張接下來應該 _____________ 。c、老師收集到幾個組的實驗數據如表，根據實驗數據可以得出，并聯電路中干路電流等于各支路電流 ____________________ 。組別L1規格L2規格IA/AIB/AIC/A1甲甲0.120.120.232乙丙0.150.200.353甲丁0.120.140.264甲丁0.160.180.30 14．認真觀察圖，分析并解答下面的問題：（1）當只閉合S2時，若電流表A1的示數為0.5A，則通過L1的電流是多少A？（2）如果只閉合S1、S2，此時電流表A2示數如圖乙所示，其示數為多少A？（3）若只閉合S1、S2，電流表A1的示數為0.5A，則通過L1的電流是多少A？ 15．如圖所示電路，電流表A1示數為0.5A，A2示數為1.2A，求(1)通過L2的電流是多大； (2)通過L1的電流是多大。
