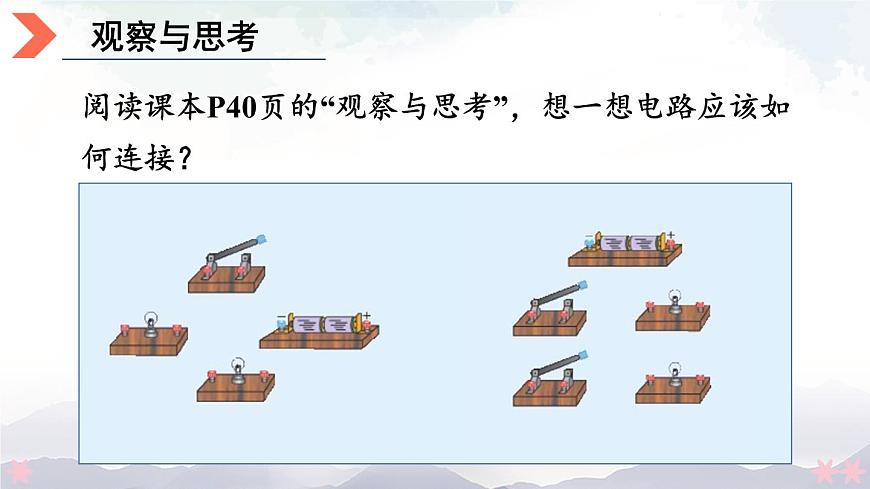

閱讀課本P40頁的“觀察與思考”，想一想電路應該如何連接？

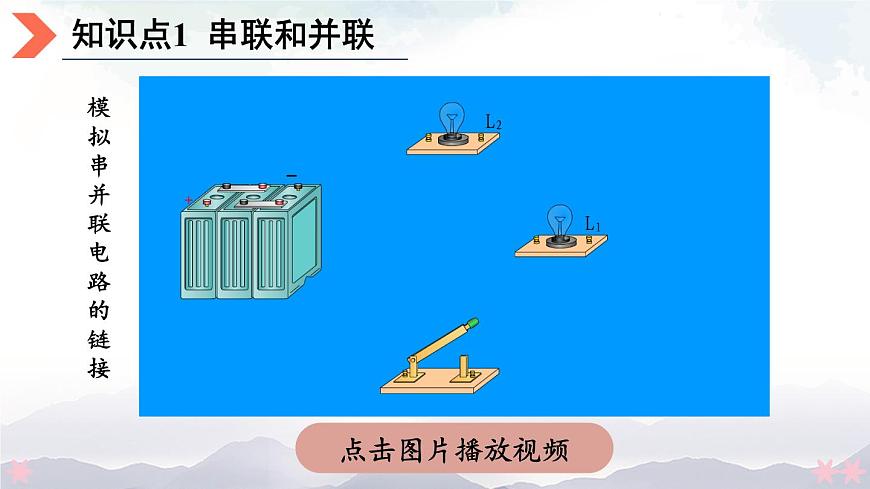

知識點1 串聯和并聯

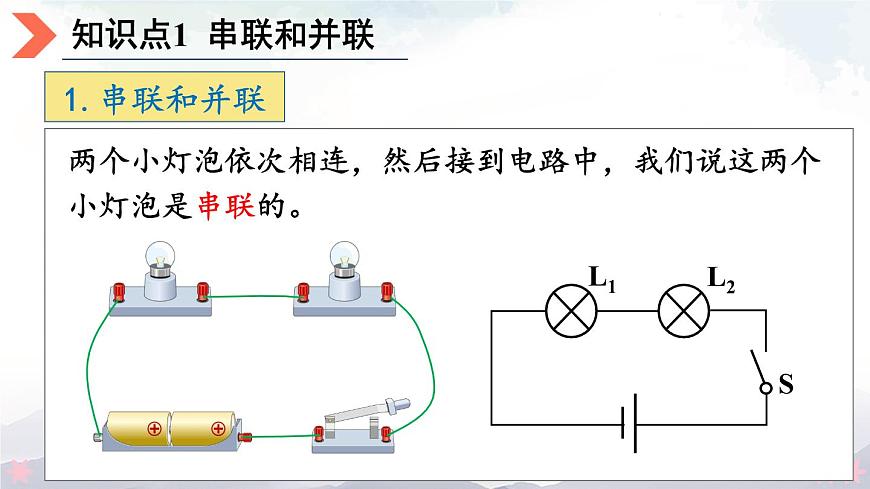

兩個小燈泡依次相連，然后接到電路中，我們說這兩個小燈泡是串聯的。

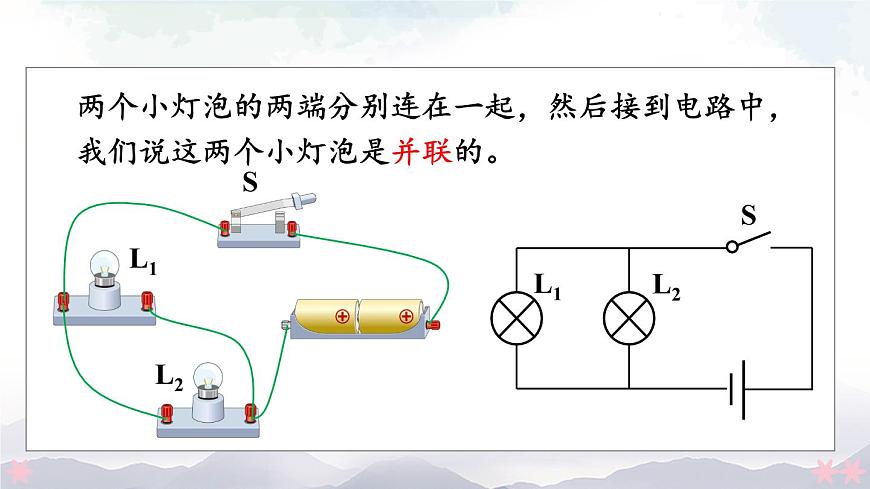

兩個小燈泡的兩端分別連在一起，然后接到電路中，我們說這兩個小燈泡是并聯的。

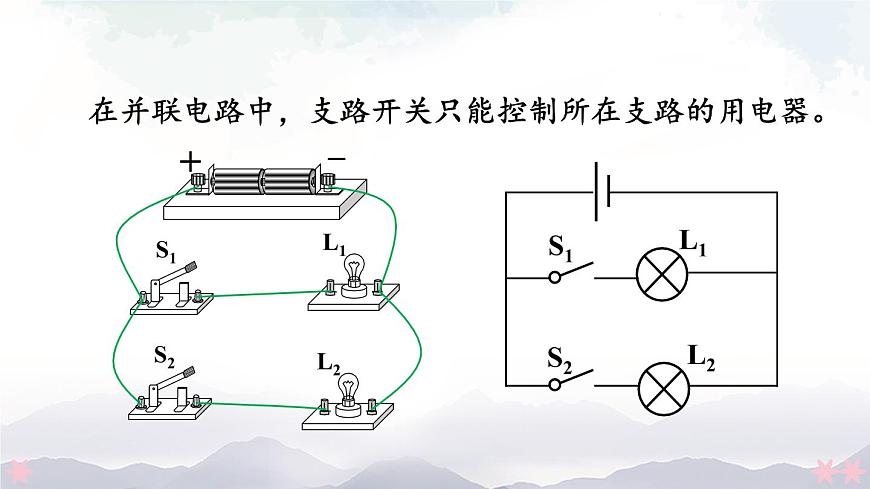

在并聯電路中，支路開關只能控制所在支路的用電器。

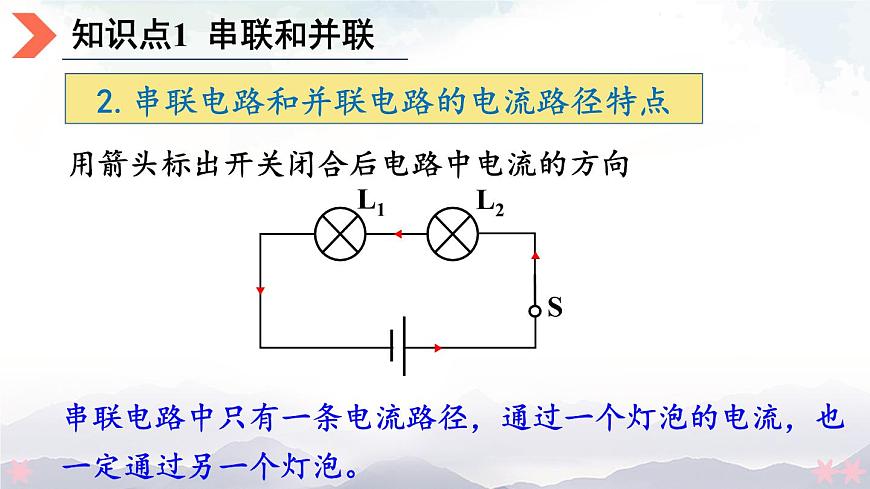

2.串聯電路和并聯電路的電流路徑特點
用箭頭標出開關閉合后電路中電流的方向
串聯電路中只有一條電流路徑，通過一個燈泡的電流，也一定通過另一個燈泡。
在并聯電路中，有兩條電流路徑，每條支路中有一部分電流流過，即每條支路都與電源形成一條通路。
知識點2 串聯電路和并聯電路的特點
（1）將開關依次改接到A，B兩處，觀察兩個小燈泡的發光情況。
（2）斷開開關，取下其中任意一個小燈泡，然后閉合開關，觀察小燈泡的發光情況。
（1）一個開關即可控制整個電路，開關的位置改變，其控制作用不變；
（2）任何一個用電器斷路，其他用電器都不工作。
（1）依次分別操作，觀察兩燈的亮滅情況；閉合開關S、S1 ，斷開開關S2；閉合開關S、S2，斷開開關S1；閉合開關S1、S2，斷開開關S。
（1）干路開關控制整個電路，支路開關只能控制其所在支路；
（2）任何一個用電器斷路，都不影響其他用電器工作。
家庭中照明用的電燈、電視機、電冰箱等家用電器之間使用的是哪種連接方式呢？說出你的看法和依據。
1.下面電路中，S1、S2閉合后，L1、L2并聯的是（ ）
2.下列關于如圖所示電路中燈L1、L2、L3的連接說法不正確的是（ ）
A.S1、S2都斷開，L1、L3串聯B.S1、S2都閉合，L2、L3并聯C.S2斷開，S1閉合，L1、L3串聯D.S2斷開，S1閉合，只有L3能發光
3.根據電路圖連接實物電路。

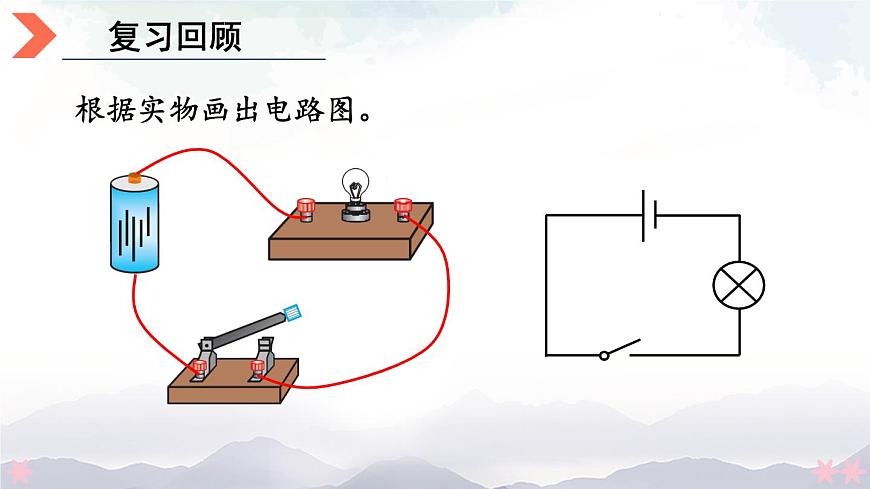

4.根據實物電路畫電路圖。
