1. 新課導入2. 新課教學3. 課堂反饋4. 課堂小結

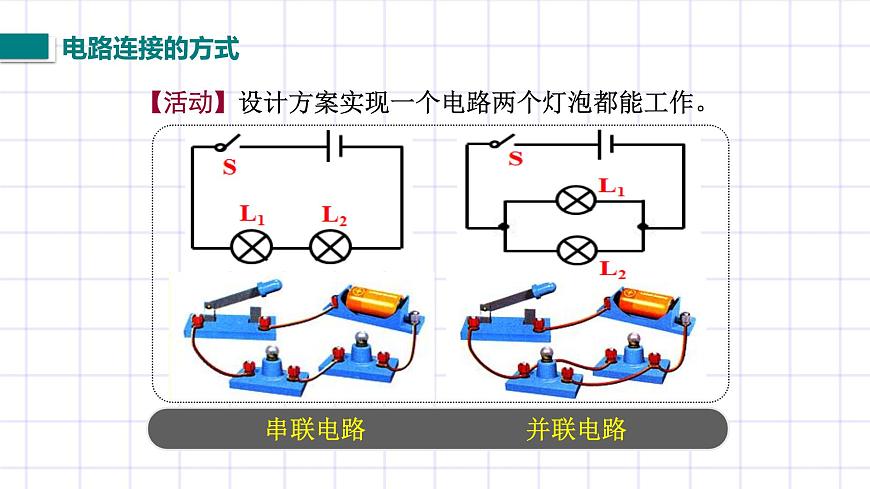

設計方案實現一個電路兩個燈泡都能工作。

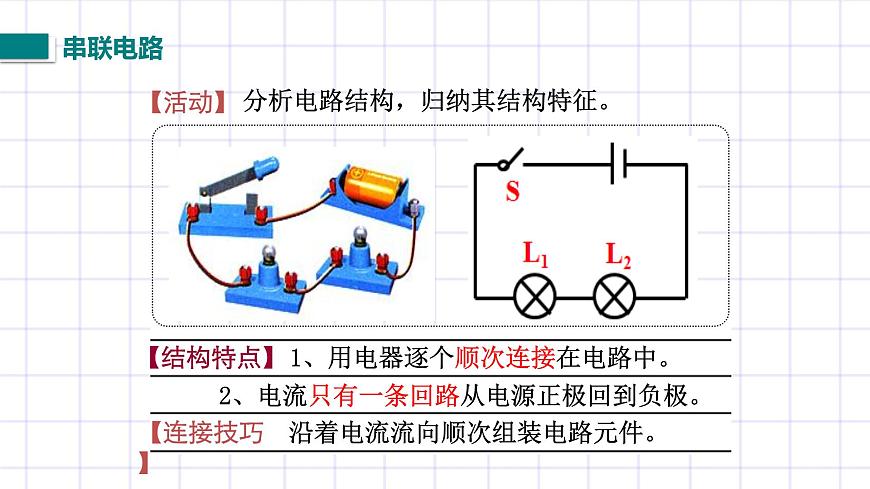

分析電路結構，歸納其結構特征。
1、用電器逐個順次連接在電路中。
2、電流只有一條回路從電源正極回到負極。
沿著電流流向順次組裝電路元件。

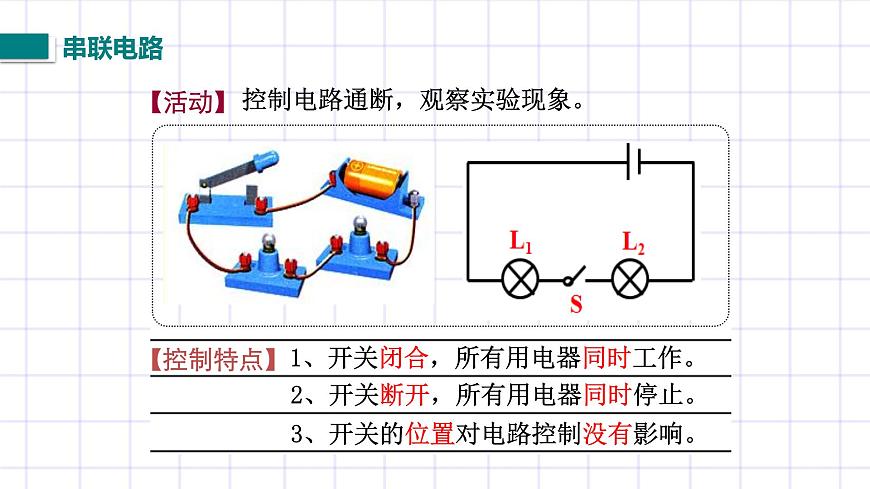

控制電路通斷，觀察實驗現象。
1、開關閉合，所有用電器同時工作。
2、開關斷開，所有用電器同時停止。
3、開關的位置對電路控制沒有影響。

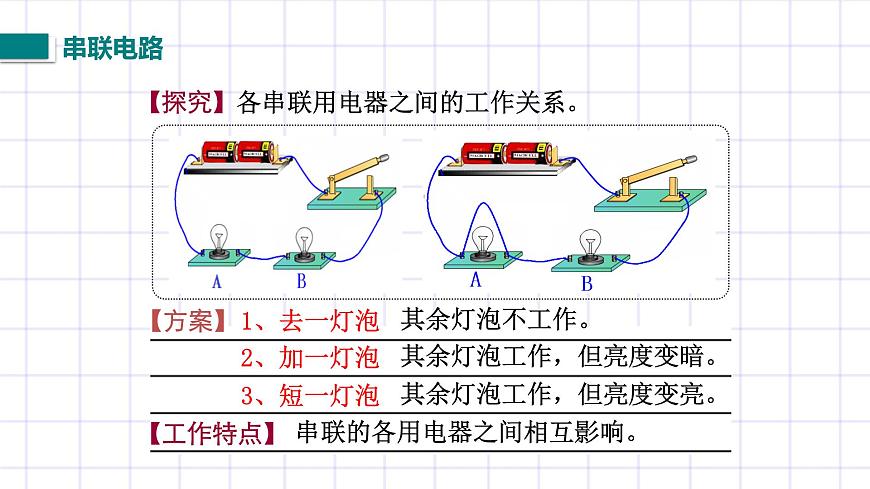

各串聯用電器之間的工作關系。
其余燈泡工作，但亮度變亮。
串聯的各用電器之間相互影響。
其余燈泡工作，但亮度變暗。
1、用電器并列連接在電路中。
2、電流有多條回路從電源正極回到負極。
（AB間電路:支路）
（AC、BD間電路:干路）
先串一個回路再并接其他回路于分支點
1、干路開關，控制所有用電器工作。
2、支路開關，控制所在支路用電器。
3、開關的位置對電路的控制有影響。
各并聯用電器之間的工作關系。
其余支路燈泡原樣工作。
整個電路不工作，電源短路。
并聯的各用電器之間互不影響。
串并聯電路的聯系和區別。
首：電流流入 端 尾：電流流出端
觀察下列電路結構，判斷連接方式。
1、若用電器首尾相連，則串聯。
2、若用電器首首、尾尾相連，則并聯。
判斷下列電路結構，分析電路狀態。
電源正負極分別標“+” “-”號。從正極開始沿導線標符號“+”，直至遇到用電器停止；再?gòu)呢?fù)極開始沿導線標符號“-” ，直至遇到用電器停止。
1、若幾個用電器兩端異號，則串聯。
2、若每個用電器兩端異號，則并聯。
3、若用電器或電源兩端同號，則短路。
分析下列電路連接方式，說明判斷依據。
1、不能單憑用電器的位置斷定連接方式。
2、“去用電器法”是較為理想的判斷方法。
設計電路結構，畫出電路圖。
4.聯系實際，檢查改進。
1.明確目標，確定元件。
2.分析結構，設計草圖。
3.準備器材，實驗驗證。
例、甲、乙兩個同學家住同一單元，甲住5樓，乙住 2樓，他們想設計一個電路來互通消息。 兩人要求：任何一方閉合開關，都能使對方家 的電鈴發聲。（乙同意提供電池）
例、一停車場為了告知內部停車位情況，在入口設 值班室，工作人員可通過操縱室內開關，使想 停車的司機通過入口處的紅綠燈便可知場內是 否有空車位：紅燈表示無車位，綠燈表示有車 位。請你設計一個滿足要求的電路。
設計光聲控樓梯電路結構，畫出電路圖。
1、如圖電路，要使燈泡L1、L2組成串聯電路，則應 閉合或斷開哪些開關？要使燈泡L1、L2組成并聯 電路，則應閉合或斷開哪些開關?
2、在如圖所示的電路中 (1)若只閉合S1,三個燈是怎樣連接的? (2)若S1,S2,S3都閉合,三個燈又是怎樣連接的? (3)若只閉合S1,S2,情況會變成怎樣?
3、用筆畫線作導線，將圖中的元件連接起來，連 成符合下述要求的電路(設燈泡不會燒壞)： ①開關Sl、S2都斷開，紅、綠燈都不亮； ②只閉合開關S1，紅燈亮； ③只閉合開關S2，紅、綠燈都不亮； ④開關Sl、S2都閉合，紅燈亮，綠燈亮
