2020-2021學年一 認識電路一等獎?wù)n件ppt

這是一份2020-2021學年一 認識電路一等獎?wù)n件ppt，文件包含第一節認識電路課件pptx、三種電路swf、常見的簡單電路swf、簡單電路swf、簡單電路的組成swf、認識電路符號游戲swf等6份課件配套教學資源，其中PPT共25頁， 歡迎下載使用。

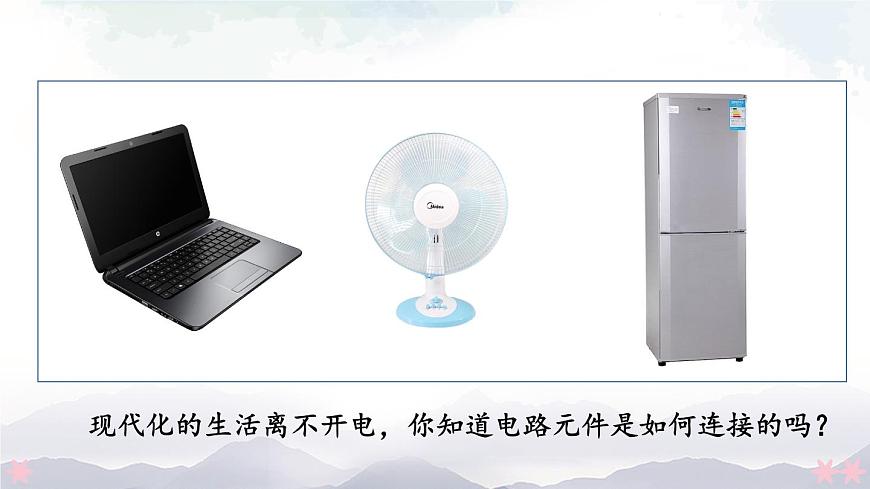

現代化的生活離不開電，你知道電路元件是如何連接的嗎？
知識點1 電路的組成

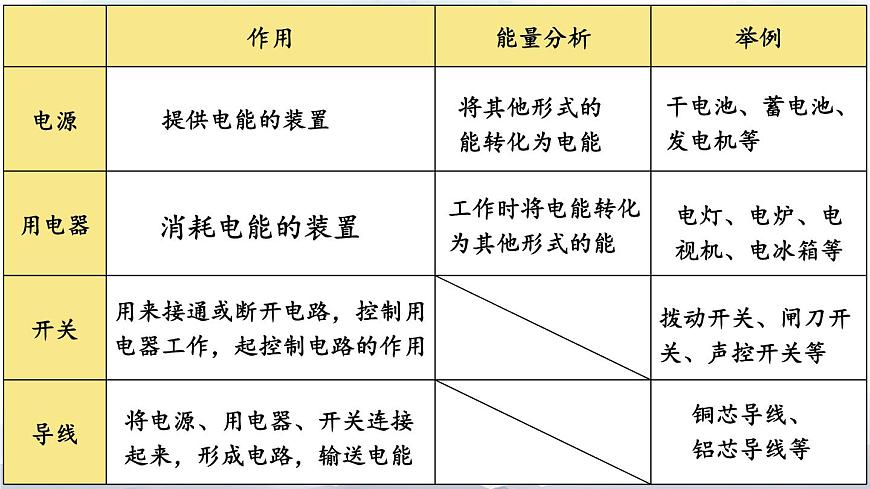

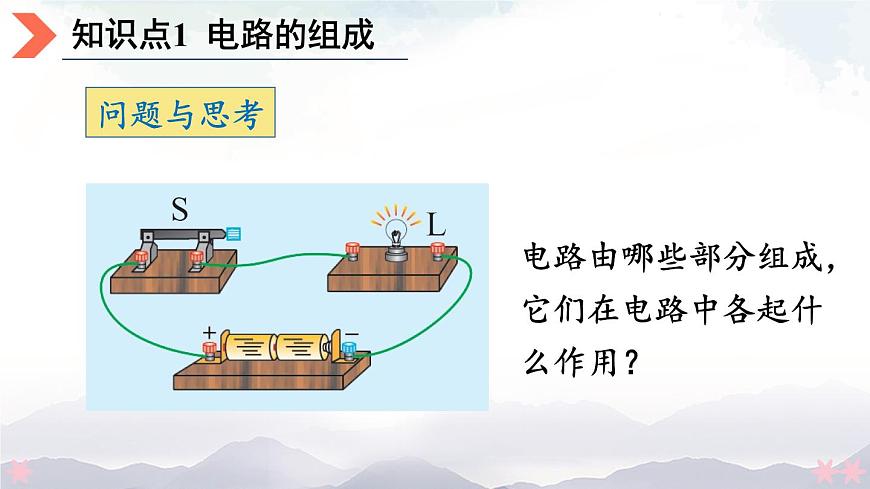

電路由哪些部分組成，它們?cè)陔娐分懈髌鹗裁醋饔茫?br/>將其他形式的能轉化為電能

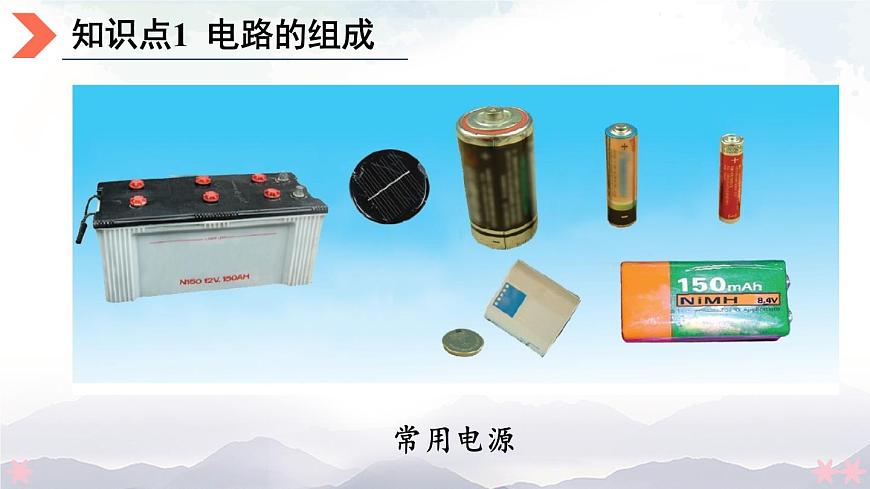

干電池、蓄電池、發電機等
工作時將電能轉化為其他形式的能
電燈、電爐、電視機、電冰箱等

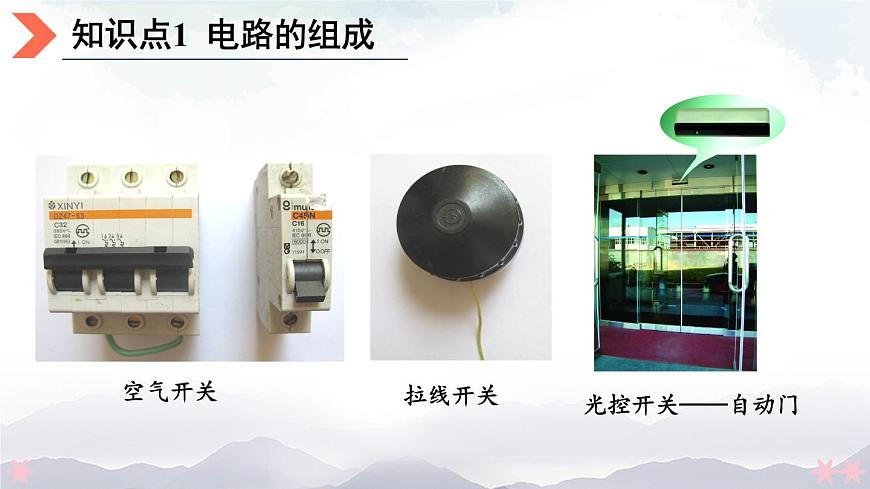

用來接通或斷開電路，控制用電器工作，起控制電路的作用

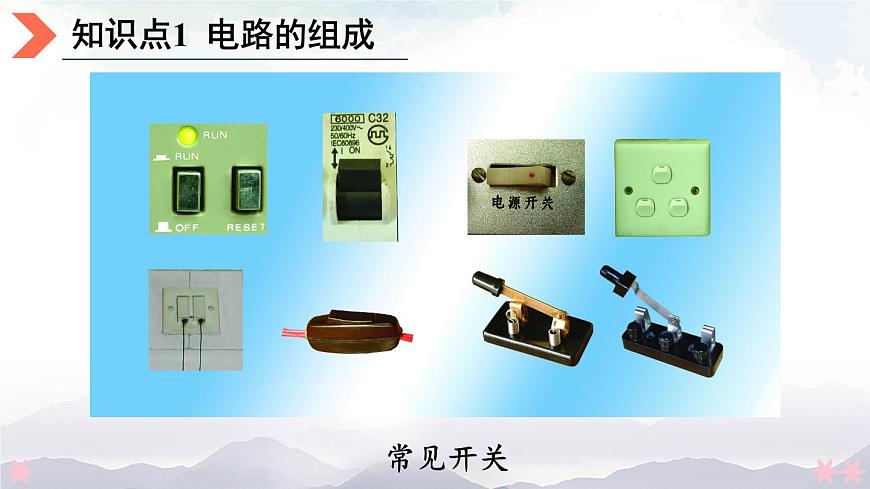

撥動開關、閘刀開關、聲控開關等
將電源、用電器、開關連接起來，形成電路，輸送電能
知識點2 通路、斷路和短路
燈泡不發光，這是為什么呢？
電路中有電流，用電器可以工作
電路中沒有電流，用電器不能工作
不經過用電器，直接用導線把電源兩極連接起來
短路狀態下用電器中沒有電流，不能工作.電路中電流很大，可能損壞電源等電路元件
直接用導線將用電器兩端連接
用電器被短路后，電流不經過該用電器，用電器不工作
我們常用規定的符號表示電路中的元件，把這些符號用代表導線的線段連接起來，這種圖就叫做電路圖。
請畫出以下電路的電路圖。
3.畫電路圖的注意事項
（1）使用統一規定的符號；
（3）連線橫平豎直，盡量使電路圖簡潔美觀。
1.與實物圖相對應的電路圖是下圖中的（ ）
2.對于圖中的簡單電路圖，下列說法中不正確的是（ ）
A.只閉合開關 S1，電路是通路B.閉合開關 S1、S2，電路是短路C.只閉合開關 S2，電路是斷路D.開關 S1、S2 都閉合時，只亮一個燈
3.如圖所示電路，閉合開關S，小燈泡 L1、L2 都發光?，F(xiàn)將一根導線接在該電路中的某兩個接線柱上，會導致兩燈同時熄滅的是（ ）
A.a 和 b　　B.c 和 d　　C.e 和 f　　D.g 和 h
4.請根據電鈴的電路圖，用畫筆代替導線，連接相應的電路。
