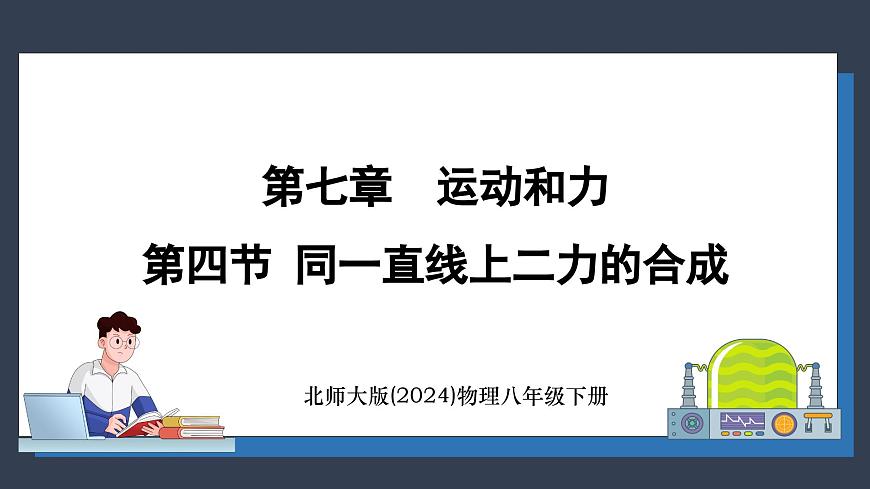

初中物理北師大版（2024）八年級下冊（2024）第七章 運動和力第四節 同一直線上二力的合成圖文ppt課件

這是一份初中物理北師大版（2024）八年級下冊（2024）第七章 運動和力第四節 同一直線上二力的合成圖文ppt課件，共25頁。PPT課件主要包含了一堆人拉飛機，一個人拉飛機，知識點，同一直線上二力的合成，實驗裝置，實驗操作，實驗表格，F(xiàn)1＋F2＝F，F(xiàn)1－F1＝F，滑動摩擦力等內容，歡迎下載使用。

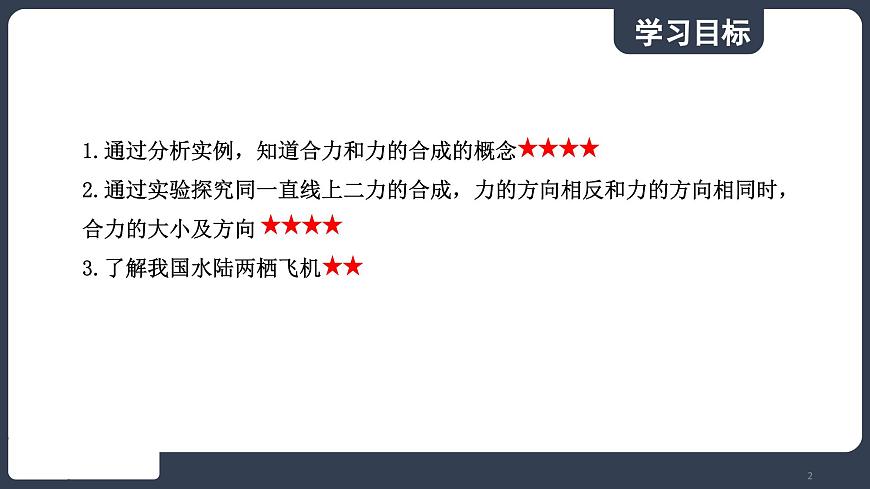

1.通過分析實例，知道合力和力的合成的概念2.通過實驗探究同一直線上二力的合成，力的方向相反和力的方向相同時，合力的大小及方向3.了解我國水陸兩棲飛機
拔河怎么判定輸贏，為什么他們回贏？
同一直線上二力的合成

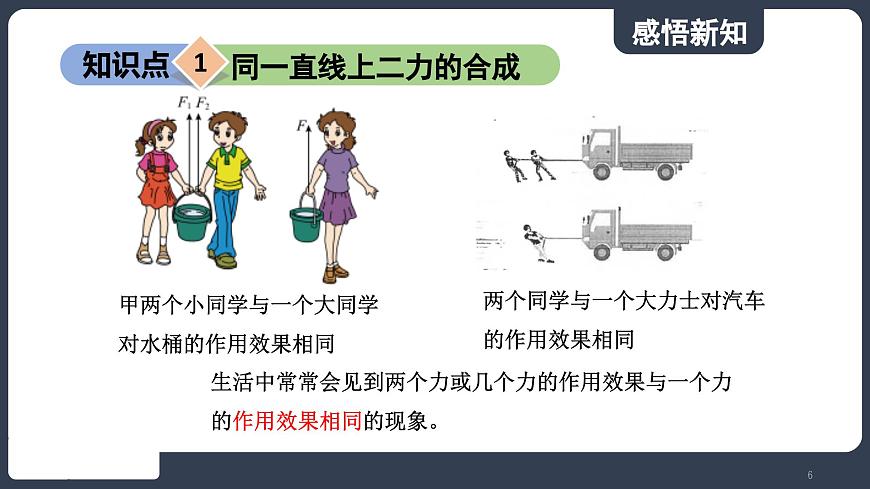

甲兩個小同學與一個大同學對水桶的作用效果相同
兩個同學與一個大力士對汽車的作用效果相同
生活中常常會見到兩個力或幾個力的作用效果與一個力的作用效果相同的現象。

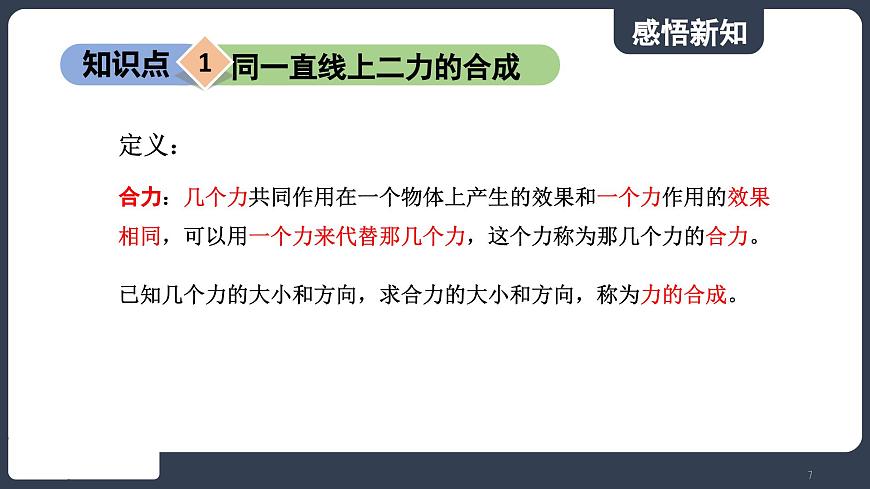

合力：幾個力共同作用在一個物體上產生的效果和一個力作用的效果相同，可以用一個力來代替那幾個力，這個力稱為那幾個力的合力。
已知幾個力的大小和方向，求合力的大小和方向，稱為力的合成。

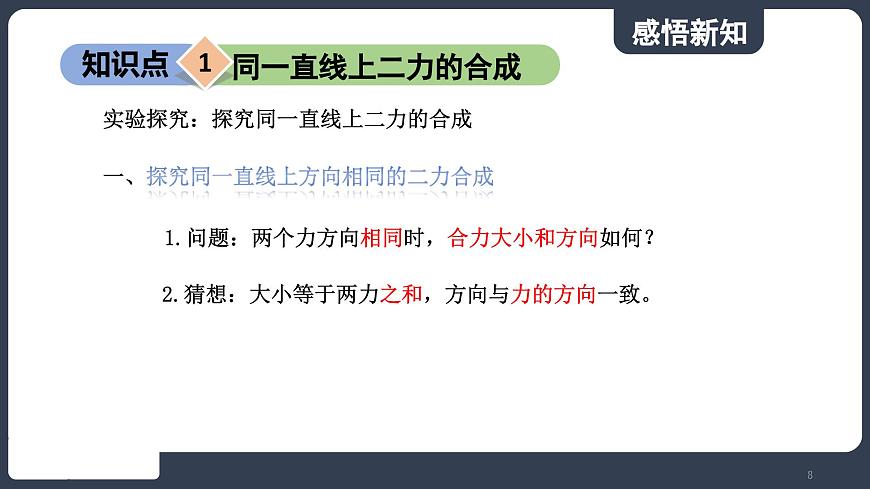

一、探究同一直線上方向相同的二力合成
實驗探究：探究同一直線上二力的合成
1.問題：兩個力方向相同時，合力大小和方向如何？
2.猜想：大小等于兩力之和，方向與力的方向一致。
3.實驗器材：彈簧測力計、橡皮筋、細線等。
（1）把橡皮筋的A端固定好，B端通過細線和兩個測力計相連，先用兩個測力計沿同一方向拉橡皮筋的B端，使B端到達O點。記下O點位置，在表中記錄拉力F1和F2的大小、方向。
（2）再用一個測力計對橡皮筋的B端施加一個力F，仍將橡皮筋的B端拉伸到O點。
（3）橡皮筋的B端兩次都被拉伸到O點，說明F的作用效果與F1和F2共同作用的效果相同。
二、探究同一直線上方向相反的二力合成
F1'、F2'是沿相反方向拉橡皮筋B端的兩個力，同樣可以用一個力F'代替F1'和F2'共同作用的效果。將實驗數據記錄在表中。
（1）作用于同一物體且在同一直線上的兩個力:方向相同時，合力大小等于這 ，合力方向與這 ;
（2）方向相反時，合力大小等于這 ，合力方向與 相同。
“鯤龍”AG600兩棲飛機
水陸兩棲飛機“鯤龍”AG600，是我國繼“運-20”實現交付列裝、C919實現首飛之后，在大飛機領域取得的又一項重大突破，填補了我國大型水陸兩棲飛機的空白。
2018年10月20日，一架底部設計如船的“鯤龍”AG600，從湖北荊門漳河機場陸地跑道開始滑行，隨即入水，劃開水面后迅速加速并昂起機頭，從水面踏浪而起，飛上云霄。之后,“鯤龍”AG600再下降至水面完成貼水滑行，最后回歸陸地跑道。
“鯤龍”AG600配備的WJ-6渦輪螺旋槳發動機是我國自主研制的，其單臺最大功率超過3000kW。這種帶6個葉片的螺旋槳發動機通過消耗燃油使飛機獲得動力。
螺旋槳轉動時會對飛機產生向前的拉力，高溫高壓氣體從尾噴管沖出時會對飛機產生向前的推力，拉力和推力共同驅動飛機向前飛行。
1.假期社區服務勞動中，小明用300N的力水平向前拉車，小芳用200N的力水平向前推車，如圖所示。則這兩個力的合力大小是（　?。〢．100N B．200NC．300N D．500N
2.小華用60N的力沿豎直方向提起一袋重為50N的米，則米袋受到的合力（　　）A．大小為10N，方向豎直向上B．大小為10N，方向豎直向下C．大小為110N，方向豎直向上D．大小為110N，方向豎直向下
3.已知合力的大小為8N，其中一個水平向左的分力為6N，則在同一直線上另一個力的大小為（　?。〢.2N B.2N或14NC.2N到6N之間 D.6N到14N之間
4.2024年4月30日，神舟十七號載人飛船返回艙在東風著陸場成功著陸。如圖所示，返回艙在落地前的某段時間內沿豎直方向勻速下落，若降落傘和返回艙受到的重力分別為G1和G2，降落傘對返回艙的拉力為F，空氣對返回艙的阻力為f,則下列關系式正確的是（　?。〢．f+F=G1+G2 B．f+F=G2C．F=G1+G2+f D．F=G2+f
5.如圖甲所示，物體A始終只受同一直線上的兩個力F1、F2的作用。F1、F2的大小隨時間變化的圖像如圖乙所示，在t1時間內，下列對物體所受的合力的分析正確的是（　　）A．先變大后變小，合力方向始終與F2相同B．先變小后變大，合力方向始終與F2相同C．先變大后變小，合力方向始終與F2相反D．先變小后變大，合力方向始終與F2相反
6.如圖所示，重為G的小球從某高度處?kù)o止下落到豎直放置的輕彈簧上升并壓縮彈簧，從小球剛接觸到彈簧到將彈簧壓縮到最短（此時彈力為2G）的過程中，不計空氣阻力，彈簧在整個過程中始終發生彈性形變，則此過程中小球所受合力的變化情況是（　?。〢.一直變小B.一直變大C.先變小后變大D.先變大后變小
如果一個力的作用效果與某幾個力共同作用的效果相同，這個力就叫作那幾個力的合力
求幾個力的合力的過程，叫作力的合成
作用于同一物體且在同一直線上的兩個力:方向相同時，合力大小等于這兩個力之和，合力方向與兩個力的方向相同
方向相反時，合力大小等于這兩個力之差的絕對值，合力方向與較大的那個力的方向相同
