浙教版九年級上冊第4章 相似三角形4.7 圖形的位似示范課課件ppt

這是一份浙教版九年級上冊第4章 相似三角形4.7 圖形的位似示范課課件ppt，共37頁。PPT課件主要包含了知識點，位似圖形的概念，放縮尺，位似圖形的性質等內容，歡迎下載使用。

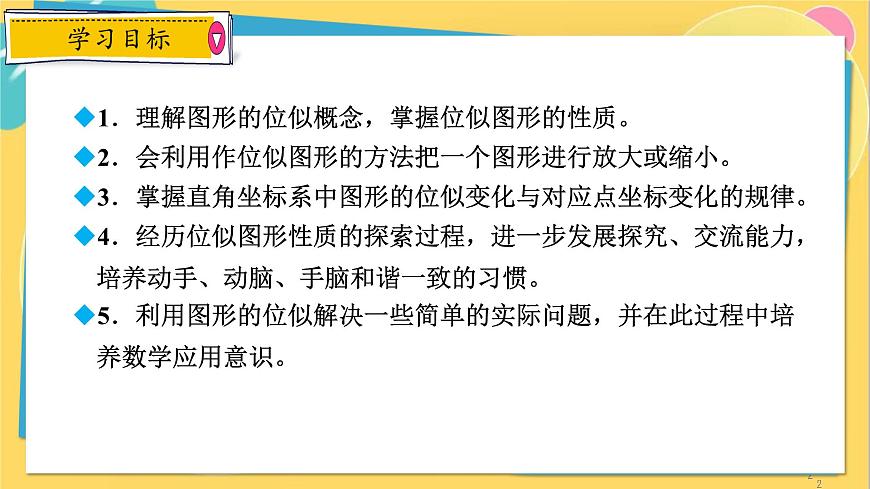

1．理解圖形的位似概念，掌握位似圖形的性質。2．會利用作位似圖形的方法把一個圖形進行放大或縮小。3．掌握直角坐標系中圖形的位似變化與對應點坐標變化的規律。4．經歷位似圖形性質的探索過程，進一步發展探究、交流能力，培養動手、動腦、手腦和諧一致的習慣。5．利用圖形的位似解決一些簡單的實際問題，并在此過程中培養數學應用意識。

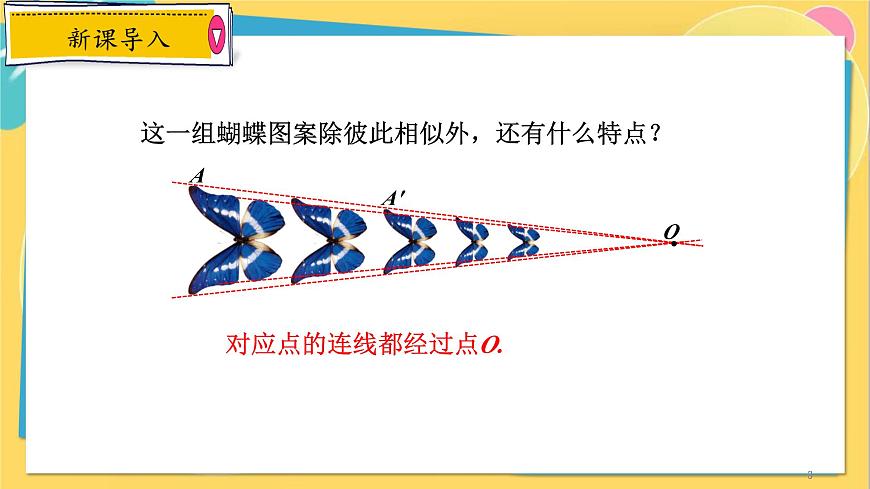

這一組蝴蝶圖案除彼此相似外，還有什么特點？
對應點的連線都經過點O.

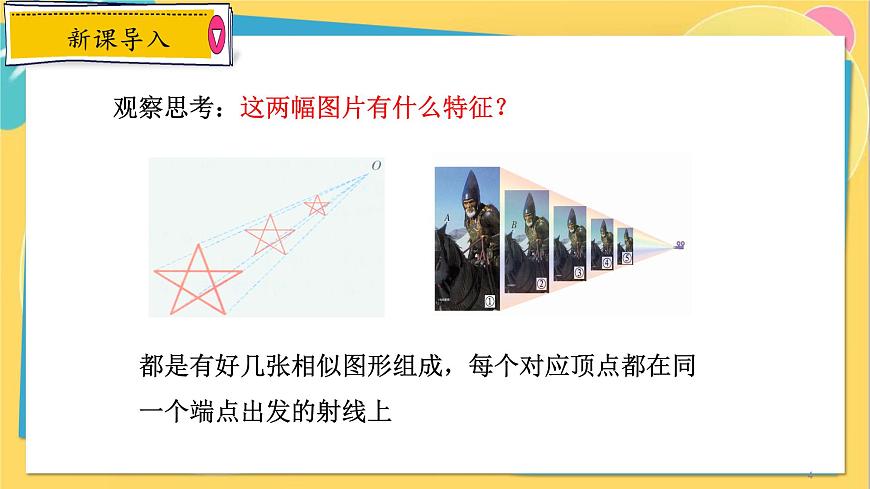

觀察思考：這兩幅圖片有什么特征？
都是有好幾張相似圖形組成，每個對應頂點都在同一個端點出發的射線上

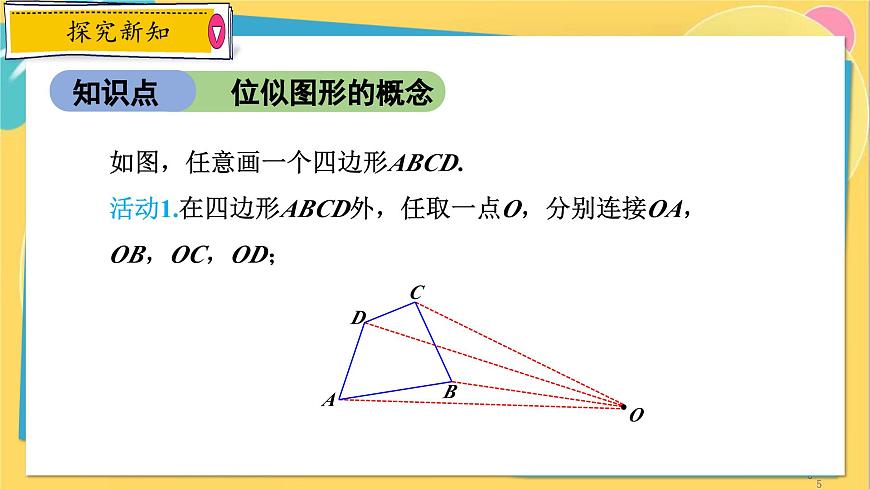

活動1.在四邊形ABCD外，任取一點O，分別連接OA，OB，OC，OD；
如圖，任意畫一個四邊形ABCD.

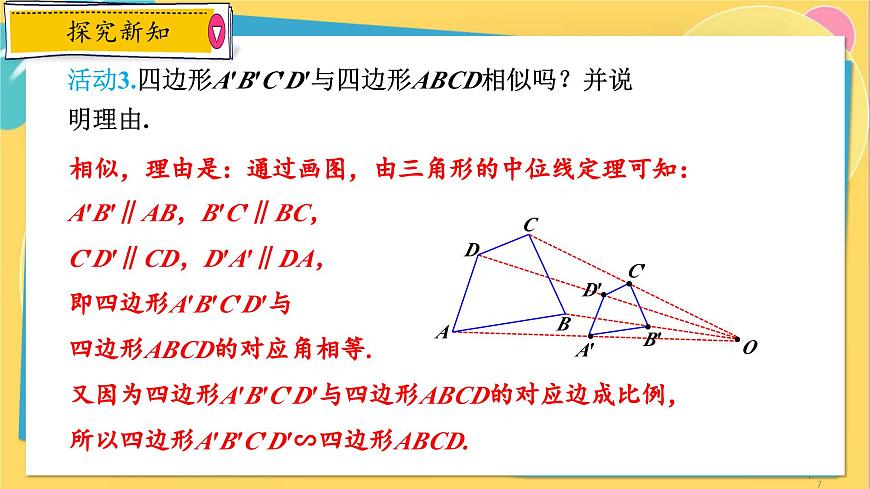

活動3.四邊形A′B′C′D′與四邊形ABCD相似嗎？并說明理由.
相似，理由是：通過畫圖，由三角形的中位線定理可知：A′B′∥AB，B′C′∥BC，C′D′∥CD，D′A′∥DA，即四邊形A′B′C′D′與四邊形ABCD的對應角相等.又因?yàn)樗倪呅蜛′B′C′D′與四邊形ABCD的對應邊成比例，所以四邊形A′B′C′D′∽四邊形ABCD.

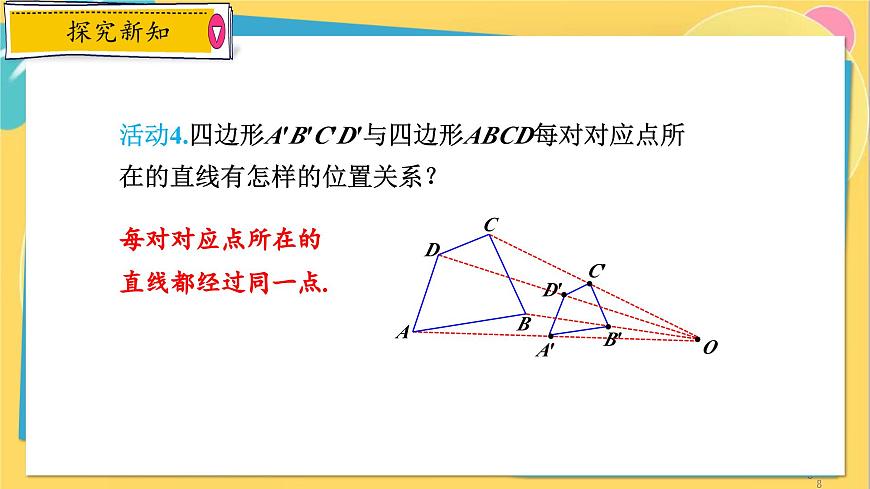

活動4.四邊形A′B′C′D′與四邊形ABCD每對對應點所在的直線有怎樣的位置關系？
每對對應點所在的直線都經過同一點.
活動5.過點O任意作一條射線，分別交兩個四邊形的邊于E′，E，則OE′與OE的比是多少？
一般地，如果兩個圖形滿足以下兩個條件：所有經過對應點的直線都相交于同一點；這人交點到兩個對應點的距離之比都相等，那么這兩個圖形就叫做位似圖形，經過各對應兩點的直線的交點叫做位似中心 . 位似中心到兩個對應點的距離之比叫做位似比 .
判斷下列各圖形哪些是位似圖形：若是，請指出位似中心
(1)正五邊形ABCDE與正五邊形A'B'C'D'E'；
(1‘)五邊形ABCDE與五邊形A'B'C'D'E'；
(2)正方形ABCD∽正方形A'B'C'D'
(3)等邊三角形ABC與等邊三角形A'B'C'
利用圖形的位似可以把一個圖形放大或縮小.若所畫圖形與原圖形的位似比大于1，則將圖形放大；若所畫圖形與原圖形的位似比小于1，則將原圖形縮小.
如圖，已知△ABC與點O ，以點O為位似中心畫△DEF，使其與△ABC位似，且相似比為2.
解：畫法一: △DEF與△ABC同側.(1)作射線OA，OB，OC；(2)在射線OA，OB，OC上分別取點D，E，F(xiàn)，使OD=2OA，OE=2OB，OF=2OC；(3)連接DE，EF，F(xiàn)D，則△DEF就是所要畫的圖形.
畫法二: △DEF與△ABC異側.(1)作射線AO，BO，CO；(2)在射線AO，BO，CO上分別取點D，E，F(xiàn)，使OD=2OA，OE=2OB，OF=2OC；(3)連接DE，EF，F(xiàn)D，則△DEF與△ABC位似，相似比為2.
位似作圖的一般步驟1.確定位似中心；2.確定關鍵點（一般是多邊形的頂點）；3.找出新圖形的關鍵點；4.順次連接各點，得到所求作的圖形.
放縮尺是將圖形進行放大或縮小的工具.如圖，點O位置固定不變，在A，A'處裝有畫筆.當畫筆A沿圖形F運動時，畫筆A'畫出圖形F'，圖形F'將圖形F放大了.反之，圖形F是圖形F'的縮小圖形.位似比可通過調節點B，D的位置來確定.
如圖，請以坐標原點O為位似中心，作平行四邊形ABCD的位似圖形，并把平行四邊形ABCD的邊長放大3倍.
【分析】把平行四邊形ABCD的邊長放大3倍，即畫一個與平行四邊形ABCD的位似比為3：1的平行四邊形.
3.依次連結GC，CE ，EF，F(xiàn)G.四邊形GCEF就是所求作的四邊形.
如圖，例題中平行四邊形ABCD的頂點坐標分別為 A(0，4)，B(2，0)，C(6，0)，D(4，4).(1)寫出平行四邊形GCEF的各個頂點坐標.
G(0，12)，C(6，0)，E(18，0)，F(xiàn)(12，12).
(2)寫出平行四邊形 G′C′E′F′的各個頂點坐標.
G′(0，-12)，C′(-6，0)，E′(-18，0)，F(xiàn)′(-12，-12).
(3)將平行四邊形GCEF和平行四邊形 G′C′E′F′的各個頂點坐標與平行四邊形ABCD的對應頂點坐標作比較，你有什么發現？
平行四邊形GCEF和平行四邊形 G′C′E′F′的各個頂點的橫坐標、縱坐標分別是平行四邊形ABCD的對應頂點橫、縱坐標的3倍或-3倍.
當以坐標原點為位似中心時，若原圖形上點的坐標為（x,y），位似圖形與原圖形的位似比為k，則位似圖形上的對應點的坐標為（kx,ky）或（－kx,－ky）.
位似變換時的對應點的坐標變化規律在平面直角坐標系中，將一個多邊形每個頂點的橫坐標、縱坐標都乘同一個數 k( k ≠ 0)，所對應的圖形與原圖形位似，位似中心是坐標原點，它們的相似比為 |k|.
如圖，在平面直角坐標系中，以原點O為位似中心，將△ABO擴大到原來的2倍，得到△A′B′O．若點A的坐標是(1，2)，則點A′的坐標是( )A、(2，4) B、(-1，-2) C、(-2，-4) D、(-2，-1
下列位似圖形中，每個圖中的四邊形ABCD和四邊形A′B′C′D′都是相似圖形.分別觀察這五個圖，你能猜想對應點到位似中心的距離之比與位似比之間有什么關系？
兩個位似圖形的位似中心有且只有一個.位似中心可能位于兩個位似圖形的同側，也可能位于兩個位似圖形之間，還可能位于兩個位似圖形的內部、邊上或某一個頂點處.
常見位似圖形的構成如圖.
利用位似多邊形性質可以解決：1. 進行多邊形的放大或縮??；2.確定位似中心；3.求周長或面積.
【2023·杭州翠苑中學月考】下列圖形中，△ABC均與△A′B′C′相似，且對應頂點所在直線交于一點，則 △ABC與△A′B′C′不是位似圖形的是(　　)
【2023·溫州甌海區二?！咳鐖D，△ABC與△DEF是位似圖形，點O為位似中心，若AB＝2DE，則△ABC與△DEF的周長比是(　　)A．2∶1 B．1∶2 C．4∶1 D．2∶3
如圖，在8×8的正方形網格中，已知△ABC的頂點都在格點上，以點C為位似中心，畫出△ABC的位似圖形，并使邊長放大到原來的2倍．
