科學八年級下冊第1節 指南針為什么能指方向優秀同步訓練題

這是一份科學八年級下冊第1節 指南針為什么能指方向優秀同步訓練題，共13頁。試卷主要包含了磁場對通電導體的作用，磁場對通電線圈的作用，直流電動機，磁場對通電導體作用的應用等內容，歡迎下載使用。

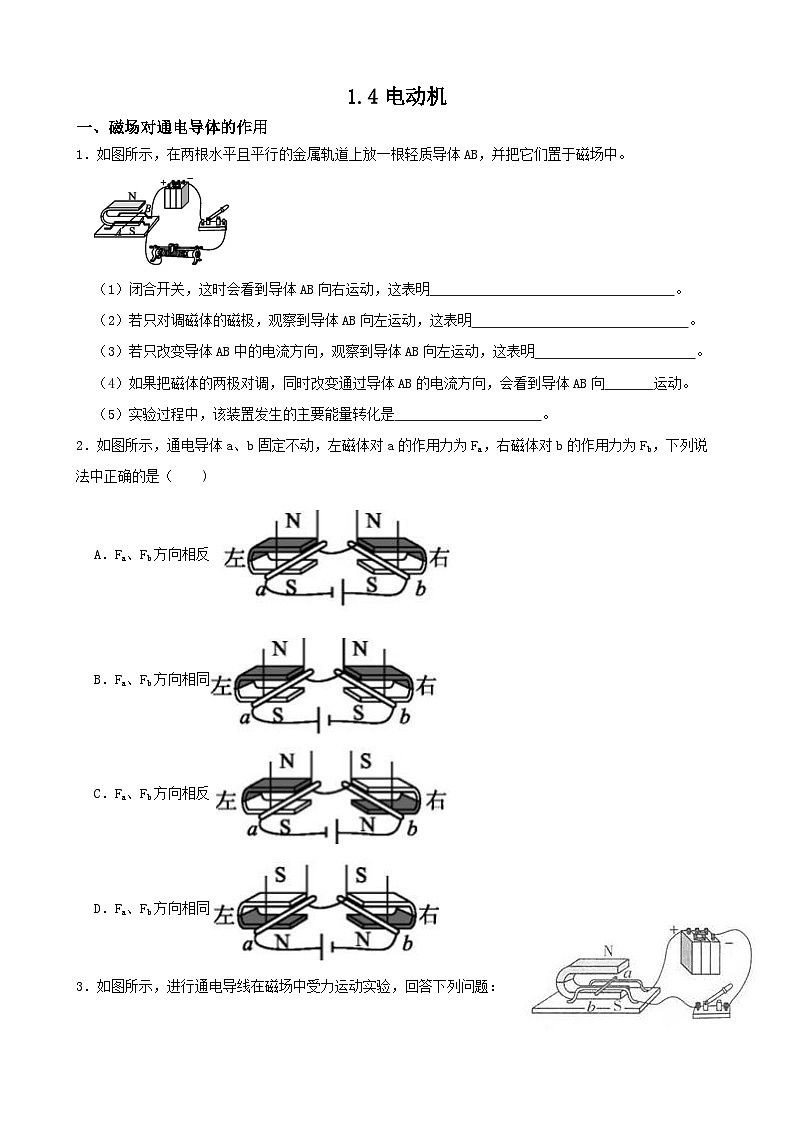

1．如圖所示，在兩根水平且平行的金屬軌道上放一根輕質導體AB，并把它們置于磁場中。
（1）閉合開關，這時會看到導體AB向右運動，這表明 。
（2）若只對調磁體的磁極，觀察到導體AB向左運動，這表明 。
（3）若只改變導體AB中的電流方向，觀察到導體AB向左運動，這表明 。
（4）如果把磁體的兩極對調，同時改變通過導體AB的電流方向，會看到導體AB向 運動。
（5）實驗過程中，該裝置發生的主要能量轉化是 。
2．如圖所示，通電導體a、b固定不動，左磁體對a的作用力為Fa，右磁體對b的作用力為Fb，下列說法中正確的是（ )
A．Fa、Fb方向相反
B．Fa、Fb方向相同
C．Fa、Fb方向相反
D．Fa、Fb方向相同
3．如圖所示，進行通電導線在磁場中受力運動實驗，回答下列問題：

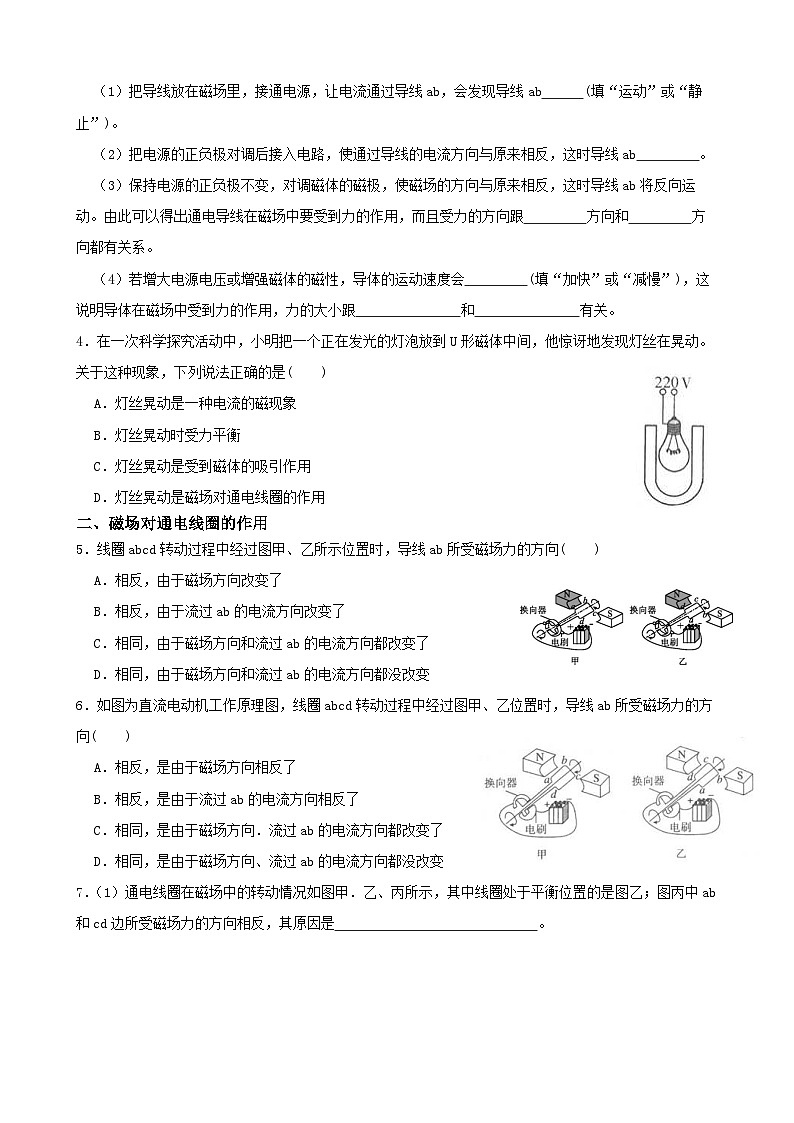

（1）把導線放在磁場里，接通電源，讓電流通過導線ab，會發現導線ab (填“運動”或“靜止”)。
（2）把電源的正負極對調后接入電路，使通過導線的電流方向與原來相反，這時導線ab 。
（3）保持電源的正負極不變，對調磁體的磁極，使磁場的方向與原來相反，這時導線ab將反向運動。由此可以得出通電導線在磁場中要受到力的作用，而且受力的方向跟 方向和 方向都有關系。
（4）若增大電源電壓或增強磁體的磁性，導體的運動速度會 (填“加快”或“減慢”)，這說明導體在磁場中受到力的作用，力的大小跟 和 有關。
4．在一次科學探究活動中，小明把一個正在發光的燈泡放到U形磁體中間，他驚訝地發現燈絲在晃動。關于這種現象，下列說法正確的是( )
A．燈絲晃動是一種電流的磁現象
B．燈絲晃動時受力平衡
C．燈絲晃動是受到磁體的吸引作用
D．燈絲晃動是磁場對通電線圈的作用
二、磁場對通電線圈的作用
5．線圈abcd轉動過程中經過圖甲、乙所示位置時，導線ab所受磁場力的方向( )
A．相反，由于磁場方向改變了
B．相反，由于流過ab的電流方向改變了
C．相同，由于磁場方向和流過ab的電流方向都改變了
D．相同，由于磁場方向和流過ab的電流方向都沒改變
6．如圖為直流電動機工作原理圖，線圈abcd轉動過程中經過圖甲、乙位置時，導線ab所受磁場力的方向( )
A．相反，是由于磁場方向相反了
B．相反，是由于流過ab的電流方向相反了
C．相同，是由于磁場方向．流過ab的電流方向都改變了
D．相同，是由于磁場方向、流過ab的電流方向都沒改變

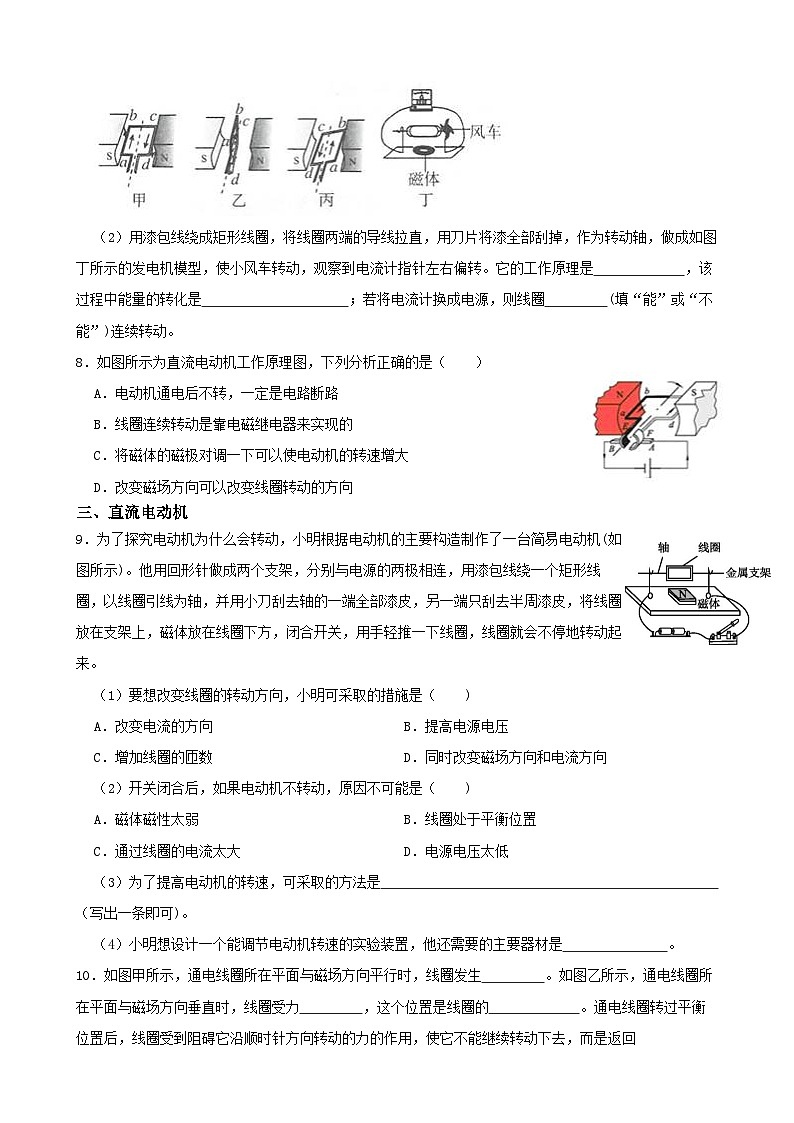

7．（1）通電線圈在磁場中的轉動情況如圖甲．乙、丙所示，其中線圈處于平衡位置的是圖乙；圖丙中ab和cd邊所受磁場力的方向相反，其原因是 。
（2）用漆包線繞成矩形線圈，將線圈兩端的導線拉直，用刀片將漆全部刮掉，作為轉動軸，做成如圖丁所示的發電機模型，使小風車轉動，觀察到電流計指針左右偏轉。它的工作原理是 ，該過程中能量的轉化是 ；若將電流計換成電源，則線圈 (填“能”或“不能”)連續轉動。
8．如圖所示為直流電動機工作原理圖，下列分析正確的是（ ）
A．電動機通電后不轉，一定是電路斷路
B．線圈連續轉動是靠電磁繼電器來實現的
C．將磁體的磁極對調一下可以使電動機的轉速增大
D．改變磁場方向可以改變線圈轉動的方向
三、直流電動機
9．為了探究電動機為什么會轉動，小明根據電動機的主要構造制作了一臺簡易電動機(如圖所示)。他用回形針做成兩個支架，分別與電源的兩極相連，用漆包線繞一個矩形線圈，以線圈引線為軸，并用小刀刮去軸的一端全部漆皮，另一端只刮去半周漆皮，將線圈放在支架上，磁體放在線圈下方，閉合開關，用手輕推一下線圈，線圈就會不停地轉動起來。
（1）要想改變線圈的轉動方向，小明可采取的措施是（ )
A．改變電流的方向B．提高電源電壓
C．增加線圈的匝數D．同時改變磁場方向和電流方向
（2）開關閉合后，如果電動機不轉動，原因不可能是（ )
A．磁體磁性太弱B．線圈處于平衡位置
C．通過線圈的電流太大D．電源電壓太低
（3）為了提高電動機的轉速，可采取的方法是 （寫出一條即可)。
（4）小明想設計一個能調節電動機轉速的實驗裝置，他還需要的主要器材是 。
10．如圖甲所示，通電線圈所在平面與磁場方向平行時，線圈發生 。如圖乙所示，通電線圈所在平面與磁場方向垂直時，線圈受力 ，這個位置是線圈的 。通電線圈轉過平衡位置后，線圈受到阻礙它沿順時針方向轉動的力的作用，使它不能繼續轉動下去，而是返回到 。
11．如圖所示是 的工作原理圖，部件“AB”是 ，其作用是當線圈因慣性轉過 時，立即改變線圈中的電流方向，從而改變線圈的受力方向，使線圈在磁場中持續轉動下去。電動機工作時，把電能轉化為 。
12．如圖所示是“線圈不能持續轉動”的三幅實驗圖，下列說法中不正確的是( )
A．三幅圖中，導線ab、cd所受的磁力方向始終沒有發生改變
B．圖乙中，線圈能夠持續往下轉動變成圖丙所示，是由于慣性
C．通電一段時間后，線圈abcd一定會在圖乙所示的位置
D．只要開關始終閉合，線圈abcd一定會在圖乙的平衡位置左右擺動，永不停止
13．關于電動機，下面說法中正確的是( )
A．電動機是利用電磁感應現象制成的
B．電動機的線圈只要有電流通過，線圈就會在磁場力作用下不斷地運動
C．電動機只能使用直流電供電，電動機中的換向器能自動改變線圈中的電流方向
D．電動機的構造簡單，效率高，廣泛地應用在電車起重機、電風扇、電冰箱等電器中
14．如圖甲所示是小明同學安裝好的直流電動機模型。
（1）在安裝該模型時，要按照 （填“由外向內”或“由內向外”)的順序安裝。
（2）為了使組裝的電動機模型能夠正常運轉，小明在安裝時還應注意以下幾點，其中正確的是 （填字母)。
A．要盡量減小軸與軸架之間的摩擦 B．電刷與換向器的接觸松緊要適當
C．不要使各元件因安裝不當而產生形變 D．每一只固定螺釘均不能擰緊
（3）小明把安裝好的電動機、滑動變阻器、電源和開關串聯起來進行實驗，如圖乙所示。
①用筆畫線代替導線完成圖乙中實驗器材的連接 。(要求滑片向左移動時，電動機的轉速變小)
②若開關閉合，線圈不轉，用手輕輕一撥，線圈就轉動起來，則原來線圈不轉的原因可能是 。
（4）圖甲中換向器(元件A)的作用是 。
15．如圖為直流電動機的工作原理。以下相關的分析中正確的是（ ）
A．電動機的工作原理是電磁感應現象
B．電動機工作過程中，消耗電能全部轉化為機械能
C．電動機工作過程中，線圈中的電流方向保持不變
D．把電池?fù)Q成靈敏電流計，快速轉動線圈電流計的指針會偏轉
16．電動機是利用 （選填“電流的磁效應”、“磁場對電流的作用”或“電磁感應現象”）工作的。如圖所示，如果要改變電動機的轉動方向，則需要改變 的方向。當線圈轉至平衡位置時，線圈不受力的作用，但線圈由于 會繼續轉動，從而越過平衡位置。
四、磁場對通電導體作用的應用
17．電磁炮是一種先進的裝備，是利用磁場對通電導體產生力的作用而對金屬炮彈進行加速的。以下設備或裝置中與電磁炮工作原理相同的是( )
A．電鈴 B．手搖發電機
C．電風扇 D．電磁起重機
18．自行車巡回賽第二站在河口區鳴槍開賽，如圖所示是某選手用的自行車前輪的結構圖，行駛中磁體靠近傳感器時磁場能使其中的帶電粒子發生偏轉，產生一種信號，信號傳入速度計能測出自行車行駛的速度和路程。圖中能說明其原理的是（ ）
A．B．C．D．
19．我國未來的航母將采用自行研制的電磁彈射器。電磁彈射器的彈射車與飛機前輪連接，并處于強磁場中，當彈射車內的導體通以強電流時，艦載機受到強大的推力而快速起飛。電磁彈射器工作原理與下列設備或用電器工作原理一致的是（ ）
A．B．C．D．
20．如圖所示是實驗室電流表的內部構造圖，線圈通電后就會受力轉動，使指針發生偏轉而顯示電流值。如圖所示的四幅裝置圖，與其工作原理相同的是（ ）
A．B．C．D．
答案解析
1．【答案】（1）通電導體在磁場中會受到力的作用
（2）通電導體在磁場中的受力方向與磁場方向有關
（3）通電導體在磁場中的受力方向與磁場方向有關
（4）右
（5）電能轉化為機械能
【解答】（1）閉合開關，這時會看到導體AB向右運動，說明它受到磁力的作用，這表明通電導體在磁場中會受到力的作用；
（2）若只對調磁體的磁極，觀察到導體AB向左運動，這表明：通電導體在磁場中的受力方向與磁場方向有關；
（3）若只改變導體AB中的電流方向，觀察到導體AB向左運動，這表明通電導體在磁場中的受力方向與磁場方向有關；
（4）由于磁場方向和電流方向同時改變，那么導體的受力方向改變兩次，最終導體的受力方向與原來相同，則看到導體AB向右運動。
（5）實驗過程中，該裝置發生的主要能量轉化是：電能轉化為機械能。
2．【答案】A
【解答】通電導體在磁場中的受力方向與磁場方向和電流方向有關。
A.a、b所在磁場方向相同，a中電流方向向外，b中電流方向向內，即電流方向相反，那么a、b受到磁力方向相反，故A正確；
B.a、b所在磁場方向相同，a中電流方向向內，b中電流方向向外，即電流方向相反，那么a、b受到磁力方向相反，故B錯誤；
C.a、b所在磁場方向相反，a中電流方向向外，b中電流方向向內，即電流方向相反，那么a、b受到磁力方向相同，故C錯誤；
D.a、b所在磁場方向相同，a中電流方向向內，b中電流方向向外，即電流方向相反，那么a、b受到磁力方向相反，故D錯誤。
故選A。
3．【答案】（1）運動
（2）反向運動
（3）電流；磁場
（4）加快；電流的大??；磁場的強弱
【解答】（1）把導線放在磁場里，接通電源，讓電流通過導線ab，會發現導線ab運動。
（2）把電源的正負極對調后接入電路，使通過導線的電流方向與原來相反，這時導線ab受到作用力的方向相反，因此反向運動。
（3）保持電源的正負極不變，對調磁體的磁極，使磁場的方向與原來相反，這時導線ab將反向運動。由此可以得出通電導線在磁場中要受到力的作用，而且受力的方向跟電流方向和磁場方向都有關系。
（4）若增大電源電壓或增強磁體的磁性，導體的運動速度會加快，這說明導體在磁場中受到力的作用，力的大小跟電流的大小和磁場的強弱有關。
4．【答案】D
【解答】燈絲本身為金屬導體，當其中有電流經過時，處在磁場中的它肯定會受到磁力的作用。因?yàn)橥ㄟ^的交流電，即電流方向不斷改變，所以燈絲受力的方向不斷改變，因此燈絲在晃動，故D正確，而A、B、C錯誤。
故選D。
5．【答案】B
【解答】在甲圖中，ab邊與負極相連；在乙圖中，ab邊與正極相連。比較可知，通過線圈的電流方向正好相反，那么線圈受力的方向也是相反的，從而保證線圈能夠持續轉動下去，故B正確，而A、C、D錯誤。
故選B。
6．【答案】B
【解答】甲和乙圖中，磁場方向相同，甲中導線ab的電流方向?yàn)閺腷到a，而乙中導線ab的電流方向?yàn)閺腶到b，二者的電流方向正好相反，則ab受到磁場力的方向相反，故B正確，而A、C、D錯誤。
故選B。
7．【答案】（1）ab和cd邊中的電流方向相反
（2）電磁感應；機械能轉化為電能；不能
【解答】（1）通電線圈在磁場中的轉動情況如圖甲．乙、丙所示，其中線圈處于平衡位置的是圖乙；圖丙中ab和cd邊所受磁場力的方向相反，其原因是：ab和cd邊中的電流方向相反。
（2）用漆包線繞成矩形線圈，將線圈兩端的導線拉直，用刀片將漆全部刮掉，作為轉動軸，做成如圖丁所示的發電機模型，使小風車轉動，觀察到電流計指針左右偏轉。它的工作原理是電磁感應，該過程中能量的轉化是機械能轉化為電能；若將電流計換成電源，則線圈不能連續轉動。
8．【答案】D
【解答】A.電動機通電后不轉，可能電路斷路，也可能是線圈處于平衡位置，也可能是阻力太大，電磁力太小，故A錯誤；
B.線圈連續轉動是靠換向器來實現的，故B錯誤；
C.將磁體的磁極對調一下，只會改變線圈的受力方向，而不會改變線圈受力的大小，則電動機的轉速不變，故C錯誤；
D.線圈的受力方向與磁場方向和電流方向有關，因此改變磁場方向可以改變線圈轉動的方向，故D正確。
故選D。
9．【答案】（1）A
（2）C
（3）提高電源電壓(或增加線圈的匝數，或換用強磁體)
（4）滑動變阻器
【解答】（1）要改變線圈的轉動方向，就必須改變線圈受到磁力的方向，而通電導體在磁場中的受力方向與電流方向和磁場方向有關，則方法為要么改變電流方向，要么改變磁場方向，故A正確，B、C、D錯誤。
故選A。
（2）閉合開關后，電動機不轉動，可能是線圈受到磁力太小，即磁性太弱，或者電源電壓太低導致電流過小，或者線圈處于平衡位置不受磁力，故A、B、D正確不合題意；
如果通過線圈的電流太大，那么線圈受到磁力的方向較大，很容易轉動起來，故C錯誤符合題意。
故選C。
（3）要提高電動機的轉速，就必須增大線圈受到的磁力，即增大電流或增大磁場，那么采取的方法為：提高電源電壓或增加線圈的匝數，或換用強磁鐵。
（4）要條件電動機的轉速，可以改變通過電動機的電流，即主要器材為滑動變阻器。
10．【答案】轉動；平衡；平衡位置；平衡位置
【解答】（1） 如圖甲所示，通電線圈所在平面與磁場方向平行時， 線圈的b邊電流向內，根據左手定則可知，b邊受力豎直向上。線圈的a邊電流向外，根據左手定則可知，a邊受力豎直向下。這兩個力能夠使線圈發生轉動。
（2）如圖乙所示，通電線圈所在平面與磁場方向垂直時，線圈受力平衡，這個位置是線圈的平衡位置。
（3）通電線圈轉過平衡位置后，線圈受到阻礙它沿順時針方向轉動的力的作用，使它不能繼續轉動下去，而是返回到平衡位置。
11．【答案】直流電動機；換向器；平衡位置；機械能
【解答】（1）如圖所示，電路中存在電源，應該是直流電動機的工作原理圖；
（2）部件“AB”是換向器，其作用是當線圈因慣性轉過平衡位置時，立即改變線圈中的電流方向，從而改變線圈的受力方向，使線圈在磁場中持續轉動下去。
（3）電動機工作時，把電能轉化為機械能。
12．【答案】D
【解答】A.導體受力的方向與電流的方向、磁場的方向有關，三圖中，線圈在轉動，但電流方向、磁場方向均未改變，所以導線受力方向沒有發生改變，故A正確不合題意；
B.乙圖中，線圈中的ab與cd所受磁力在一條直線上，且方向相反，無法使線圈再轉動，因此線圈能夠連續往下轉動變成丙圖所示，是由于慣性，故B正確不合題意；
C.通電一段時間后，線圈abcd由于在豎直方向受力平衡，所以最終會停止在乙圖所示的位置，故C正確不合題意；
D.閉合開關，線圈abcd會在乙圖的平衡位置左右擺動，但最終會因?yàn)槭芰ζ胶舛Ｖ梗蔇錯誤符合題意。
故選D。
13．【答案】D
【解答】A.電動機是利用通電導體在磁場中受力運動的原理制成的，故A錯誤；
B.電動機的線圈只要有電流通過，線圈就會轉動，但是不一定持續轉動，因?yàn)榈竭_(dá)一個特定位置后，線圈受到的電磁力方向與轉動方向相反，故B錯誤；
C.交流電動機可以使用交流電供電，故C錯誤；
D.電動機的構造簡單，效率高，廣泛地應用在電車起重機、電風扇、電冰箱等電器中，故D正確。
故選D。
14．【答案】（1）由內向外
（2）A；B；C
（3）；線圈處在平衡位置
（4）自動改變線圈中的電流方向
【解答】（1）在安裝該模型時要按照由內而外的順序安裝。
（2）為了使組裝的電動機模型能夠正常運轉，安裝時要注意：
①要盡量減小軸與軸架之間的摩擦；
②電刷與換向器的接觸松緊要適當；
③不要使各元件因安裝不當而產生形變；
④每一只固定螺釘均應擰緊；
故ABC正確、D錯誤；
故選ABC。
（3）①滑片向左移，電動機轉速變慢，說明滑片向左移時，滑動變阻器接入電路的阻值變大，則滑動變阻器用右半部分電阻絲，把電動機、滑動變阻器串聯接入電路，實物圖如下所示：
；
②如果線圈位置與磁場平行，線圈處于平衡位置，閉合開關，線圈不受磁場力，線圈不動；
閉合開關，線圈不轉，用手輕輕一拔，線圈轉到非平衡位置，線圈就轉動起來，則原來線圈不轉的原因是線圈處于平衡位置。
（4）圖甲中換向器(元件A)的作用是 自動改變線圈中的電流方向。
15．【答案】D
【解答】A.電動機的工作原理是通電導體在磁場中受力運動，故A錯誤；
B.電動機工作過程中，消耗電能轉化為機械能和內能，故B錯誤；
C.電動機工作過程中，線圈中的電流方向通過換向器進行改變，故C錯誤；
D.把電池?fù)Q成靈敏電流計，快速轉動線圈時，線圈在磁場中做切割磁感線運動，此時會產生感應電流，即電流計的指針會偏轉，故D正確。
故選D。
16．【答案】磁場對電流的作用；磁場或電流；慣性
【解答】（1）電動機是利用磁場對電流的作用工作的。
（2）如圖所示，如果要改變電動機的轉動方向，則需要改變磁場或電流的方向。
（3）當線圈轉至平衡位置時，線圈不受力的作用，但線圈由于慣性會繼續轉動，從而越過平衡位置。
17．【答案】C
【解答】A.電鈴的主要結構為電磁鐵，工作原理為電流的磁效應，故A不合題意；
B.手搖發電機的工作原理為電磁感應現象，故B不合題意；
C.電風扇的主要結構為電動機，工作原理為通電導體在磁場中受力運動，故C符合題意；
D.電磁起重機的主要結構為電磁鐵，原理為電流的磁效應，故D不合題意。
故選C。
18．【答案】B
【解答】根據“行駛中磁體靠近傳感器時磁場能使其中的帶電粒子發生偏轉，產生一種信號”可知，這個裝置的工作原理為通電導體在磁場中受力運動。
A.當導線中有電流經過時，小磁針的指向發生偏轉，這就是電流的磁效應，故A不合題意；
B.閉合開關后，通過電流的導體在磁場中受力運動，故B符合題意；
C.閉合開關后，導體在磁場中做切割磁感線運動時，電流表的指針擺動，說明有感應電流產生，故C不合題意；
D.兩個電磁鐵串聯時，通過的電流相同，線圈匝數多的吸引的鐵釘數量多，這說明電磁鐵的磁場強弱與線圈匝數有關，故D不合題意。
故選B。
19．【答案】B
【解答】根據“當彈射車內的導體通以強電流時，艦載機受到強大的推力而快速起飛”可知，電磁彈射器的工作原理就是：通電導體在磁場中受力運動。
A.當導線中有電流經過時，小磁針的指向發生偏轉，說明通電導線周圍存在磁場，故A不合題意；
B.閉合開關后，通過電流的導體AB在磁場中受力運動，故B符合題意；
C.閉合開關后，線圈匝數多的鐵釘吸引的大頭針數量多，說明它的磁場強度大，因此電磁鐵的磁場強弱與線圈匝數有關，故C不合題意；
D.閉合開關后，導體ab在磁場中做切割磁感線運動時，電流表的指針擺動，說明有感應電流產生，這就是電磁感應現象，故D不合題意。
故選B。
20．【答案】D
【解答】根據“線圈通電后就會受力轉動”可知，電流表的工作原理就是通電導體在磁場中受力運動。
A.閉合開關后，導體ab在磁場中做切割磁感線運動時，電流表的指針擺動，說明有感應電流產生，故A不合題意；
B.當導線中有電流經過時，小磁針的指向發生偏轉，說明電流周圍存在磁場，故B不合題意；
C.閉合開關后，線圈匝數多的鐵釘吸引的大頭針數量多，這說明電磁鐵的磁場強度與線圈匝數有關，故C不合題意；
D.閉合開關后，通過電流的導體在磁場中受力運動，故D符合題意。
故選D。
