三、設計的一般過程（第1、2課時）

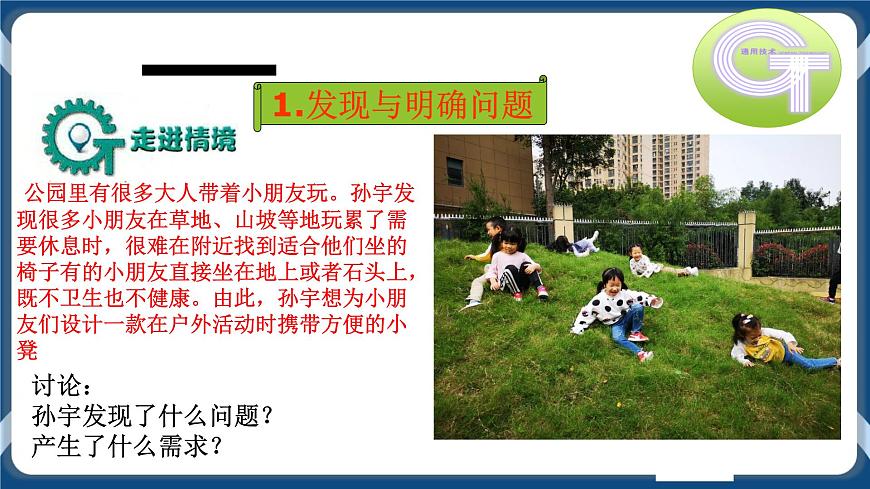

公園里有很多大人帶著小朋友玩。孫宇發現很多小朋友在草地、山坡等地玩累了需要休息時，很難在附近找到適合他們坐的椅子有的小朋友直接坐在地上或者石頭上，既不衛生也不健康。由此，孫宇想為小朋友們?cè)O(shè)計一款在戶外活動時攜帶方便的小凳
討論：孫宇發現了什么問題？產生了什么需求？

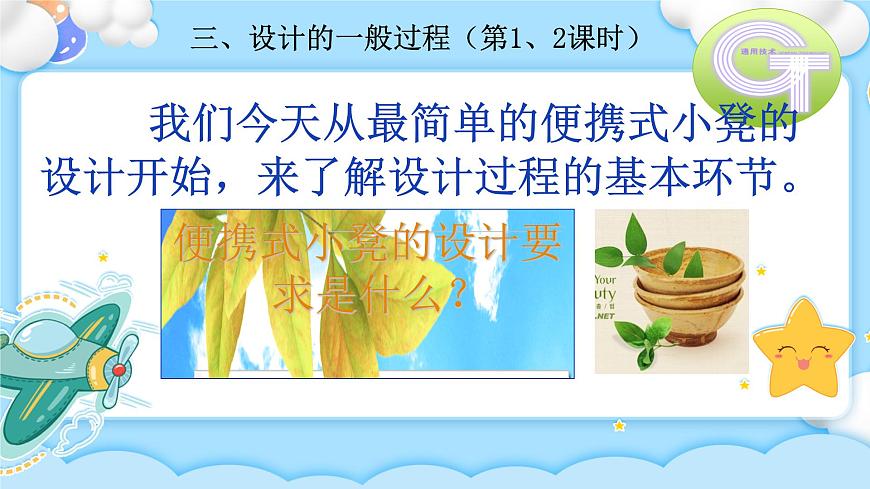

我們今天從最簡單的便攜式小凳的設計開始，來了解設計過程的基本環節。
便攜式小凳的設計要求是什么？
三、設計的一般過程（第1課時）

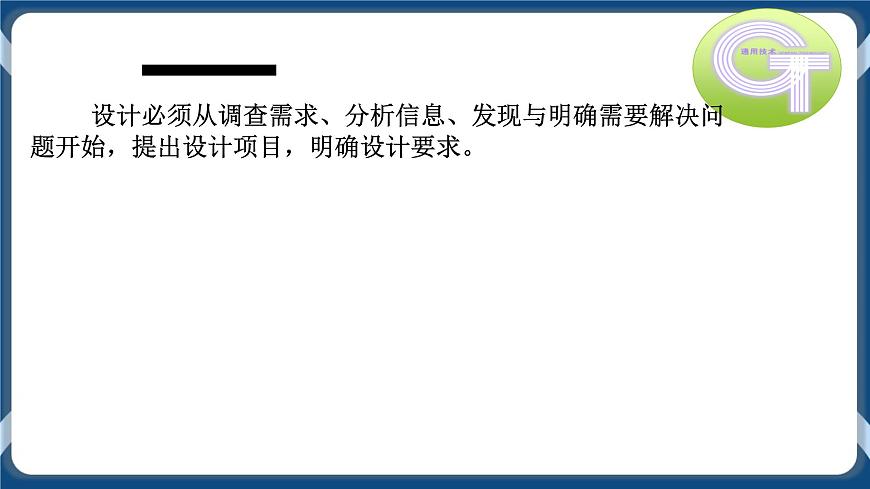

設計必須從調查需求、分析信息、發現與明確需要解決問題開始，提出設計項目，明確設計要求。

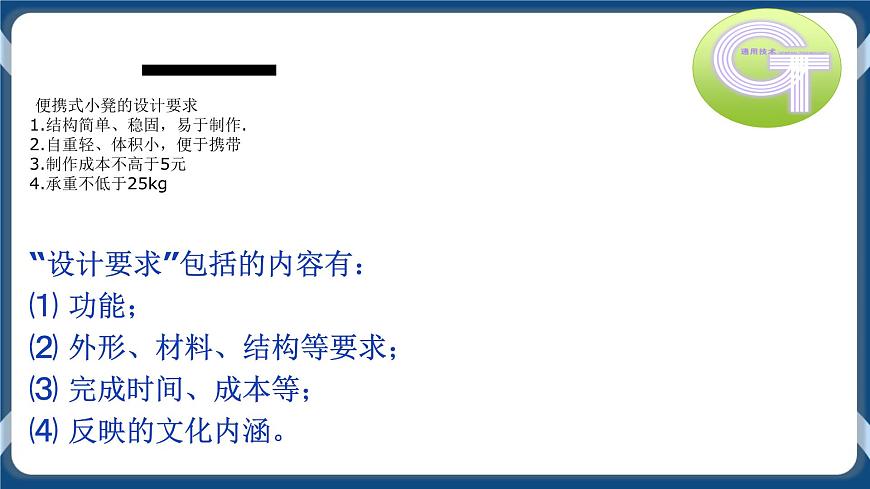

便攜式小凳的設計要求1.結構簡單、穩固，易于制作.2.自重輕、體積小，便于攜帶3.制作成本不高于5元4.承重不低于25kg
“設計要求”包括的內容有：⑴ 功能；⑵ 外形、材料、結構等要求； ⑶ 完成時間、成本等；⑷ 反映的文化內涵。

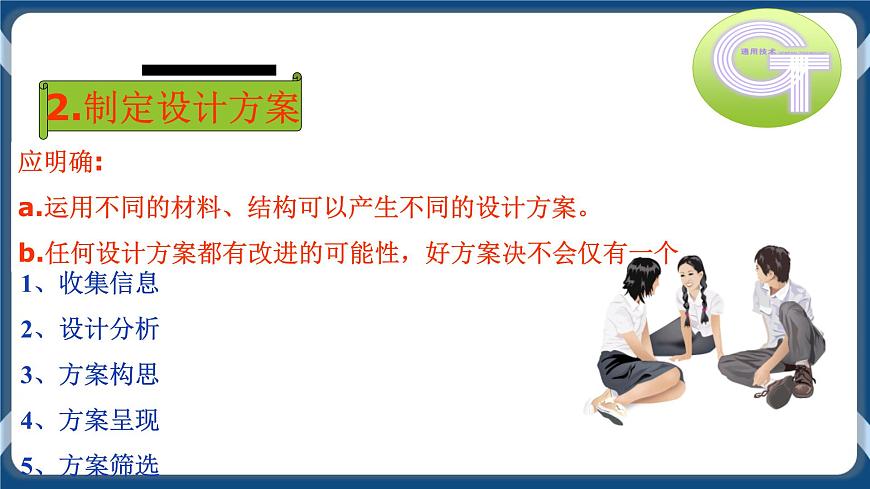

應明確:a.運用不同的材料、結構可以產生不同的設計方案。b.任何設計方案都有改進的可能性，好方案決不會僅有一個。
1、收集信息2、設計分析3、方案構思4、方案呈現5、方案篩選

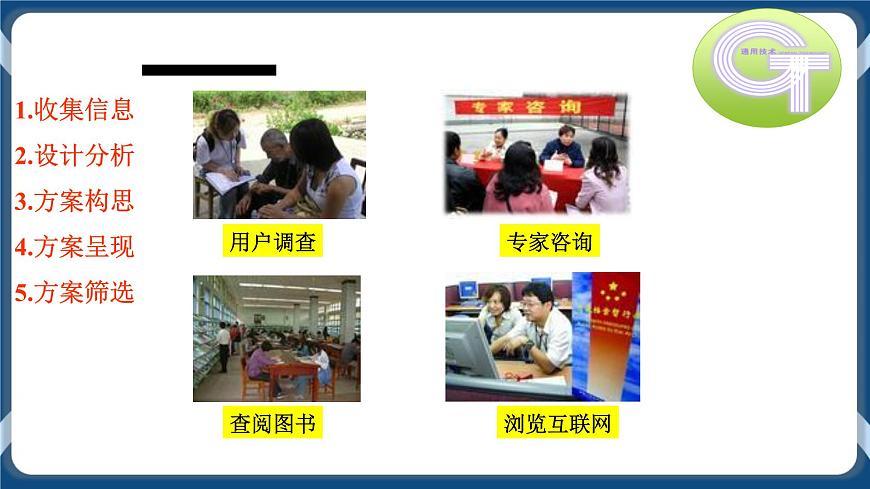

1.收集信息2.設計分析3.方案構思4.方案呈現5.方案篩選

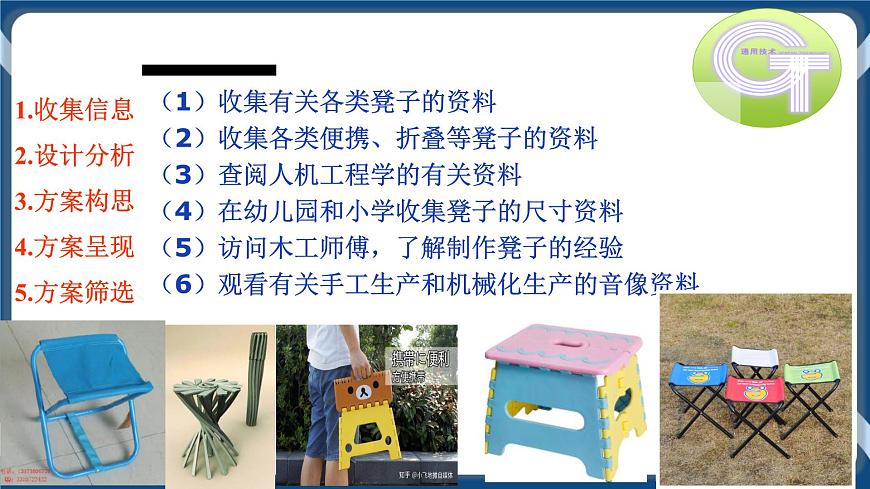

（1）收集有關各類凳子的資料（2）收集各類便攜、折疊等凳子的資料（3）查閱人機工程學的有關資料（4）在幼兒園和小學收集凳子的尺寸資料（5）訪問木工師傅，了解制作凳子的經驗（6）觀看有關手工生產和機械化生產的音像資料
根據設計要求，找出設計需要解決的主要問題，并分析其可能的解決辦法。
如： 對于小凳子要解決材料選擇、結構設計、便 于攜帶等問題，以及提出解決方法
如何在相互牽制的復雜環境中作出選擇
最具挑戰性環節，根據設計要求，大膽構思，挖掘創造潛力，提出多個設想。
為了使設計想法具體化，一般會用草圖來表示。
方案A：采用瓦楞紙材料的方案草圖
方案B：采用木板、木棍材料的方案草圖
方案C:采用五夾板材料的方案草圖
方案D:采用其他材料的方案草圖
(1)繪制圖樣（三視圖）(2)制作模型或者原型(縮小\簡化)
（1）測試： 檢驗產品在操作、使用過程中，在結構和技術性能等方面能否達到預定的設計要求。（承重、穩定性）（2）評估： 對各個方案的結構穩固、造型、制作難度、自重、體積、攜帶、成本等方面進行評估。
孫宇等同學為了對不同方案進行比較，根據設計要求分別對C1,C2，C3三個小板凳進行測試。
（3）優化： 分析測試和評估的具體記錄，同時聽取用戶、專家等的意見進行改正。
（增加結構強度、美化外觀）
更好地使用產品，需要《使用說明書》
正確使用和維護可以使產品更好地滿足人們的需求，并能延長其使用壽命。
便攜式小凳的使用說明書
本產品是一款專門為小朋友外出活動設計的便攜式小凳。它自重輕，體積小，攜帶方便，拆卸、組裝的方法簡單。
中空式凳面，凳腳板（兩塊）。
凳子高度：16.5cm凳子質量：350g凳子面積：432cm2
先將兩塊凳腳板從凳面中取出，然后對準插縫，將它們插接起來，再將插接好的凳腳板插入凳面的槽縫中，并用手或其他物體使凳腳板與凳面完全貼緊。
(1)使用完畢后，要及時拆卸，將凳腳板放回中空的盒式凳面內(2)勿將過重的物體(大于42kg)放置在小凳上，以免將凳面彎曲 變形(3)避免小凳長時間日曬雨淋，以防材料暴裂或受潮
設計是一個動態發展的過程,在設計中有些步驟之間可能出現一定的循環.
【素養提升1】小明設計的可折疊臺燈，制作的模型如圖甲所示，經過考慮后，改為如圖乙所示的模型。他現在處于（ ）A.明確問題階段B.方案篩選階段C.評價優化階段D.維護保養階段
對設計方案的改進屬于測試、評價及優化階段
【素養提升2】在設計臺燈的過程中，小明需要對臺燈的各個部分進行設計分析，下列分析不合理的是（ ）A.臺燈的主要功能是照明，需要選擇質量好的燈泡B.臺燈燈罩部分主要起美觀作用C.電源開關方式的選擇要注意是否符合學生的需要D.設計時要考慮各部分使用何種材料
臺燈燈罩主要起到聚集燈光，遮擋燈泡灰塵等作用，美觀是次要作用
【素養提升3】從穩定性和實用性考慮，下列關于小板凳的設計方案中，最好的是（ ）
