1.技術設計的一般原則2.各原則之間的相互聯系

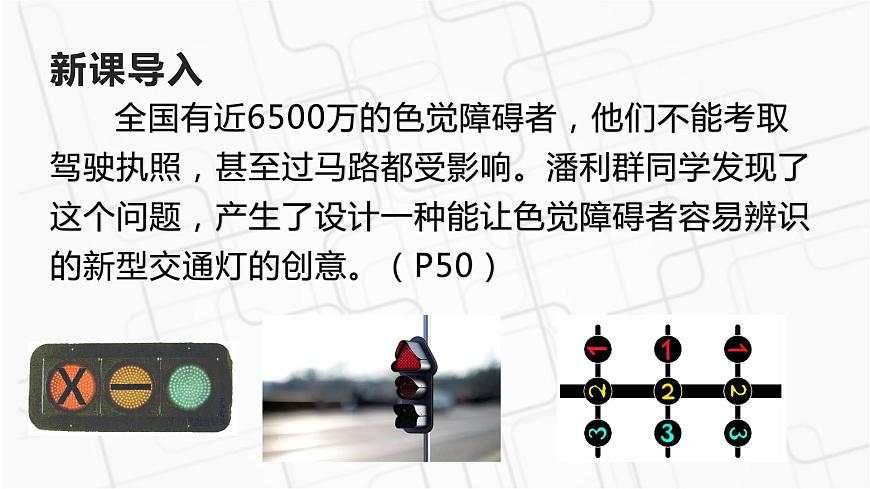

全國有近6500萬的色覺障礙者，他們不能考取駕駛執照，甚至過馬路都受影響。潘利群同學發現了這個問題，產生了設計一種能讓色覺障礙者容易辨識的新型交通燈的創意。（P50）

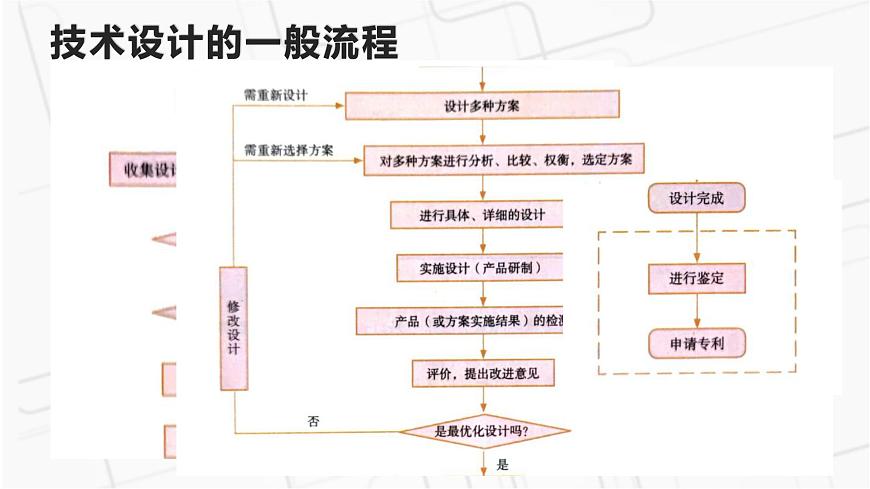

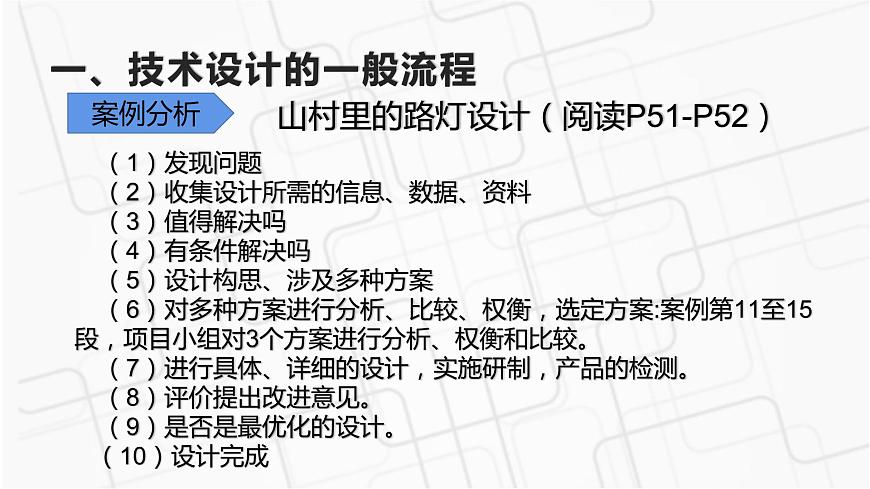

一、技術設計的一般流程
山村里的路燈設計（閱讀P51-P52）
（1）發現問題 （2）收集設計所需的信息、數據、資料 （3）值得解決嗎 （4）有條件解決嗎 （5）設計構思、涉及多種方案 （6）對多種方案進行分析、比較、權衡，選定方案:案例第11至15段，項目小組對3個方案進行分析、權衡和比較。 （7）進行具體、詳細的設計，實施研制，產品的檢測。 （8）評價提出改進意見。 （9）是否是最優化的設計。 （10）設計完成

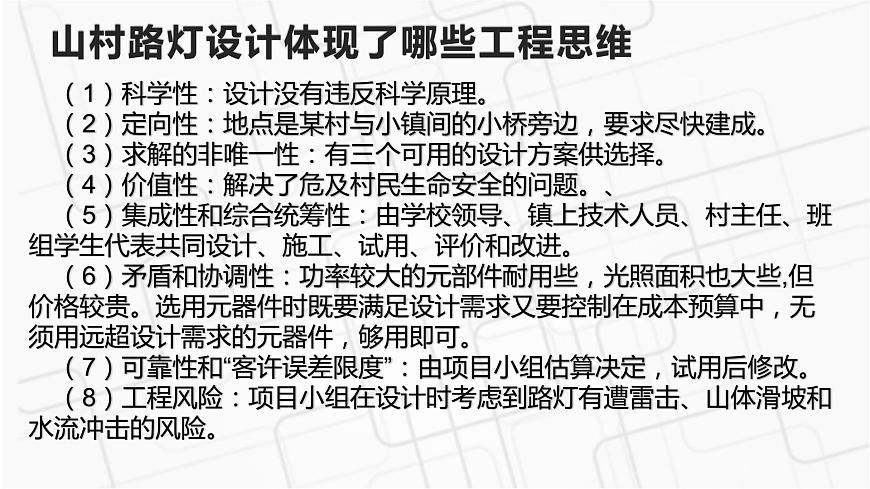

山村路燈設計體現了哪些工程思維
（1）科學性：設計沒有違反科學原理。 （2）定向性：地點是某村與小鎮間的小橋旁邊，要求盡快建成。 （3）求解的非唯一性：有三個可用的設計方案供選擇。 （4）價值性：解決了危及村民生命安全的問題。、 （5）集成性和綜合統籌性：由學校領導、鎮上技術人員、村主任、班組學生代表共同設計、施工、試用、評價和改進。 （6）矛盾和協調性：功率較大的元部件耐用些，光照面積也大些,但價格較貴。選用元器件時既要滿足設計需求又要控制在成本預算中，無須用遠超設計需求的元器件，夠用即可。 （7）可靠性和“客許誤差限度”：由項目小組估算決定，試用后修改。 （8）工程風險：項目小組在設計時考慮到路燈有遭雷擊、山體滑坡和水流沖擊的風險。

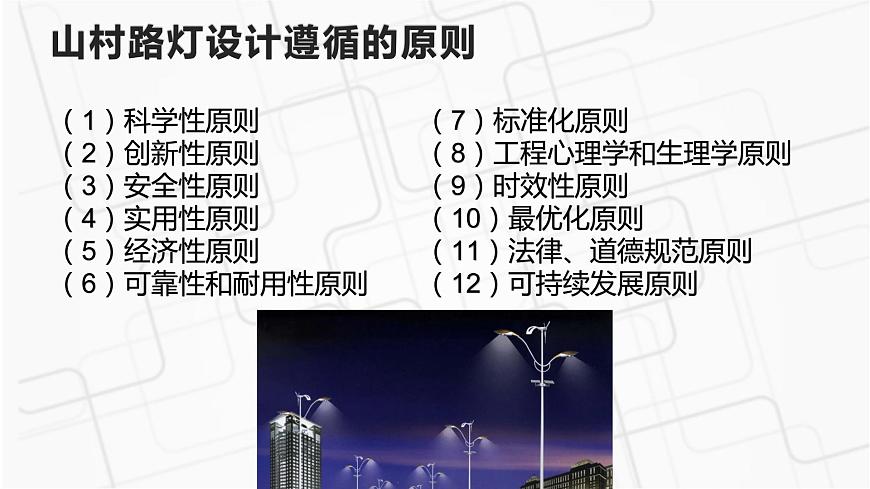

山村路燈設計遵循的原則
（1）科學性原則（2）創新性原則（3）安全性原則（4）實用性原則（5）經濟性原則（6）可靠性和耐用性原則
（7）標準化原則（8）工程心理學和生理學原則（9）時效性原則（10）最優化原則（11）法律、道德規范原則（12）可持續發展原則
從技術設計的一般過程知道， 發現和明確了設計問題后，需要對設計進行構思，在構思的基礎上進行設計的分析。而在設計構思、分析、交流的過程中，我們需要具備繪畫設計草圖的本領。
1.徒手繪畫
（1）畫線要穩，圖線要清晰（2）目測尺寸要準，各部分比例勻稱（3）繪圖速度要快（4）標注尺寸無誤，字體工整
學習徒手畫圖，首先要學習繪圖的基礎技能訓練
（1）畫直線
（2）畫基本圖形
（3）畫圓形及曲線
（4）畫立體圖形：先外框再分割
5.借助網格畫草圖
與地面垂直的線垂直畫與地面平行的線按網格上的斜線畫以網格上的小格來確定物體的比例關系
知識拓展：畫草圖時需要準備的工具
寬記號筆：用于突出表現對象。細記號筆：用于繪制主要圖形。超細記號筆：用于繪制細節。 30%或40%灰色筆：用于添加陰影以及讓特定區域深入背景中。黃色熒光筆：用于繪制關鍵點，例如交互區域。繪圖紙。橡皮擦。涂改液。
2.用繪圖軟件繪制草圖
AUTO CAD 是畫工程圖紙用的軟件。Illustratr 和CrelDRAW 是用于畫平面圖片。Phtshp主要是用在做修改圖片。ImageReady 是配合Phtshp的軟件，可以做出GIF動畫。3維的軟件有3D MAX、MAYA，都可以做動畫。
方法有：黑箱法、列舉法、移植借鑒法、篩選法
把一個不清楚內部結構的系統（系統是指由相互作用、相互依賴的若干組成部分結合而成的，具有特定功能的有機整體）當作黑箱。通過觀測外部輸人黑箱的信息和黑箱輸出的信息的變化關系，來探索黑箱的內部構造和機理，這種方法稱黑箱法。
與設計的參考對象作比較，列舉其優點，在新方案中保留;列舉其缺點，以便避免;列舉其不足( 或不同)之處，以便做必要的補充。這樣，在繼承的基礎上創新，使新方案盡可能完善。
在電動平衡車的設計中，設計人員借鑒了人體的平衡系統，并將其原理合理的應用到設計中。
將多種可能的解盡可能地按層次羅列出來，然后進行排列組合，對排列組合的結果逐個分析、審查，淘汰不適合的，經過不斷篩選，剩下兩三種方案再按方案設計的步驟繼續設計。上述挖掘機功能設計構思中運用了篩選法。
組合法聯想法核檢表法“和田十二法 ”
進入方案設計階段要對設計進行分析，解決“設計什么”何怎么設計的問題。
功能需求非功能需求設計約束
方法指導：問題識別分析與綜合編制需求分析文檔需求分析與評審
產品的功能分析目的是要解決“如何實現設計”的問題，主要包括產品功能原理的分析、實現方法和途徑、方案的評價和決策等。
（四）設計中的人機關系
閱讀案例：工作椅設計中的人機關系。（P69）
在工作座椅設計中，圍繞著人與座椅與工作環境之間的關系進行分析和設計，從而實現人坐在座椅中工作感到方便、高效、舒適，同時保證健康和安全。這種人與機器設備及所使用的一切物品之間，包括使用時與所在的環境之間的關系稱為人機關系。 在具體的設計中，“人” 往往是指大多數人的情況，同時，我們也盡可能地考慮到特殊人群的需要，必要時為他們進行專門的設計。在人處于運動狀態或環境有可能變遷時，我們的設計還要從“動態”的角度來展開，以實現最合理、最長久的優良效果。
