初中物理人教版八年級上冊第3節 凸透鏡成像的規律教學課件ppt

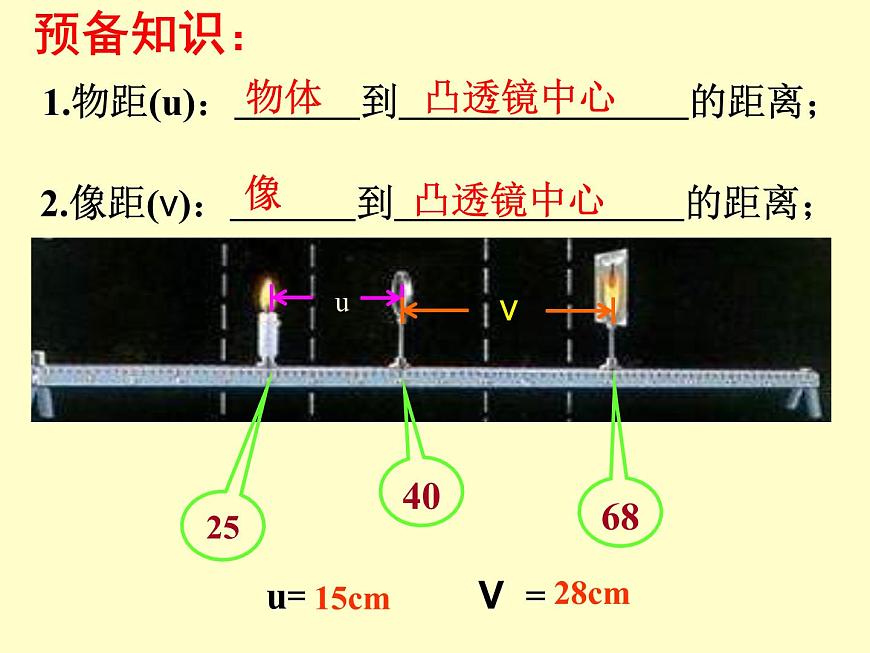

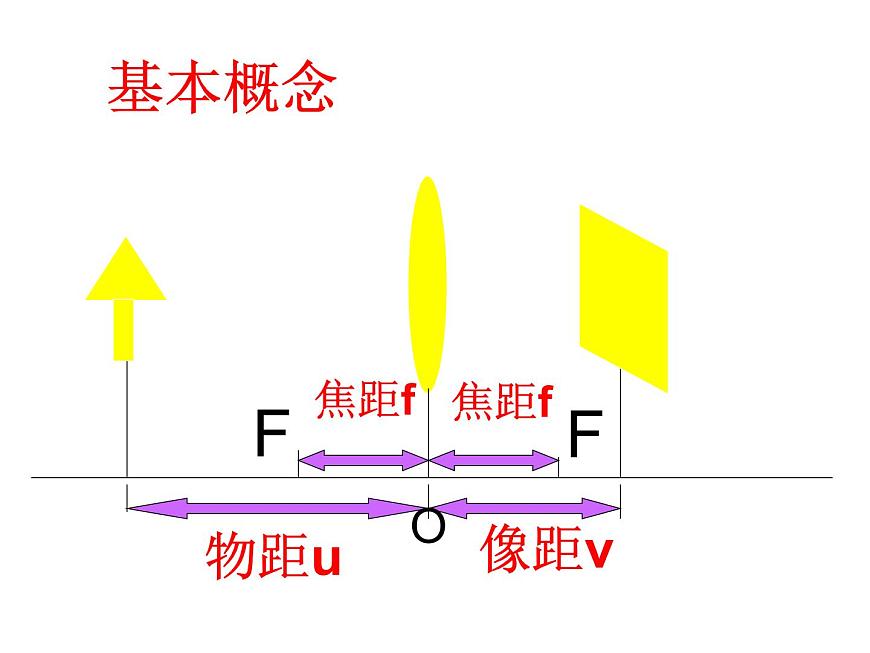

這是一份初中物理人教版八年級上冊第3節 凸透鏡成像的規律教學課件ppt，共60頁。PPT課件主要包含了物距u，像距v，焦距f，基本概念，預備知識，還有什么新問題么，生活中的透鏡，凸透鏡成像規律及應用，應用照相機，幻燈機等內容，歡迎下載使用。

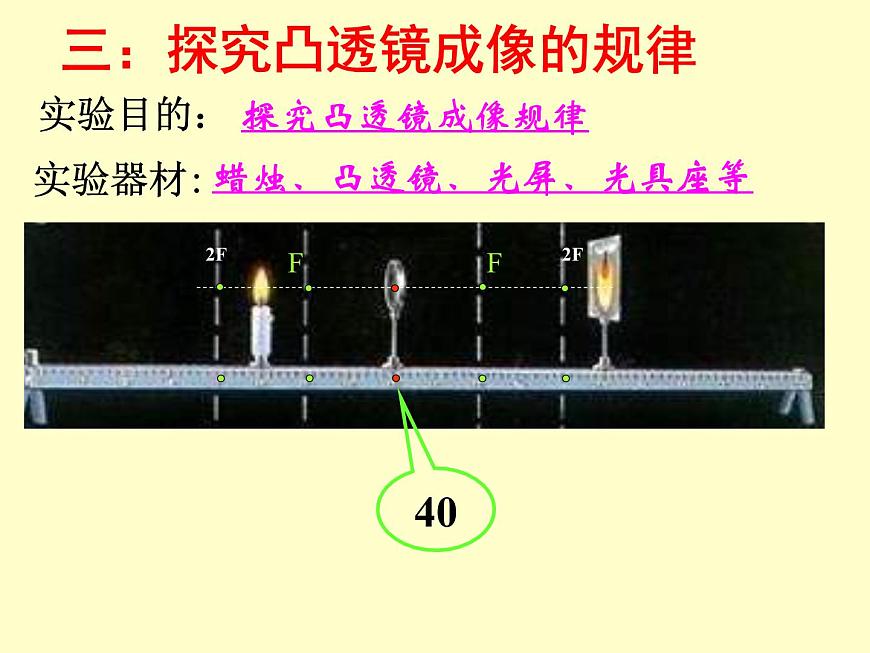

三：探究凸透鏡成像的規律
蠟燭、凸透鏡、光屏、光具座等
凸透鏡成像有什么規律嗎？

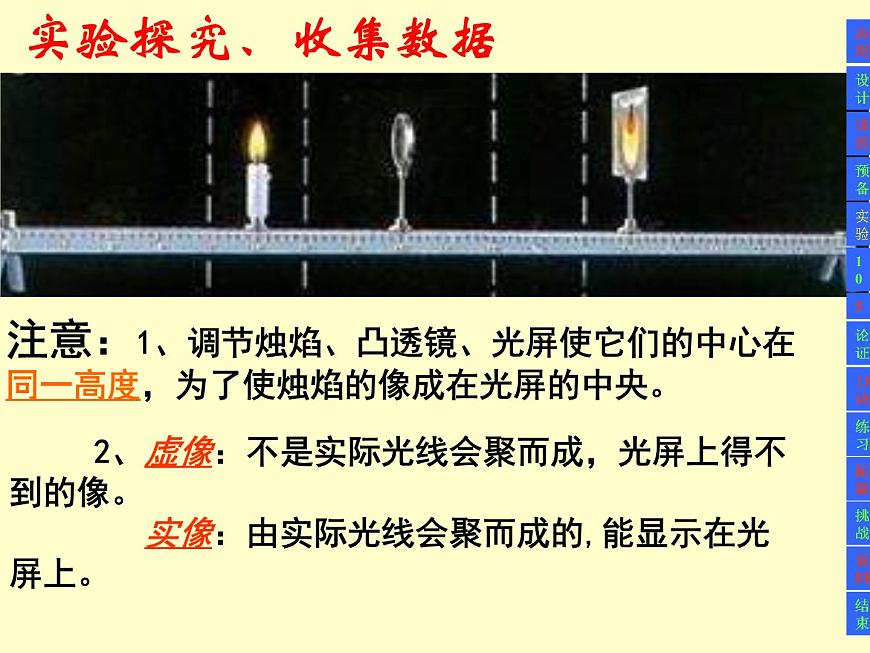

注意：1、調節燭焰、凸透鏡、光屏使它們的中心在同一高度，為了使?fàn)T焰的像成在光屏的中央。
2、虛像：不是實際光線會聚而成，光屏上得不到的像。 實像：由實際光線會聚而成的,能顯示在光屏上。

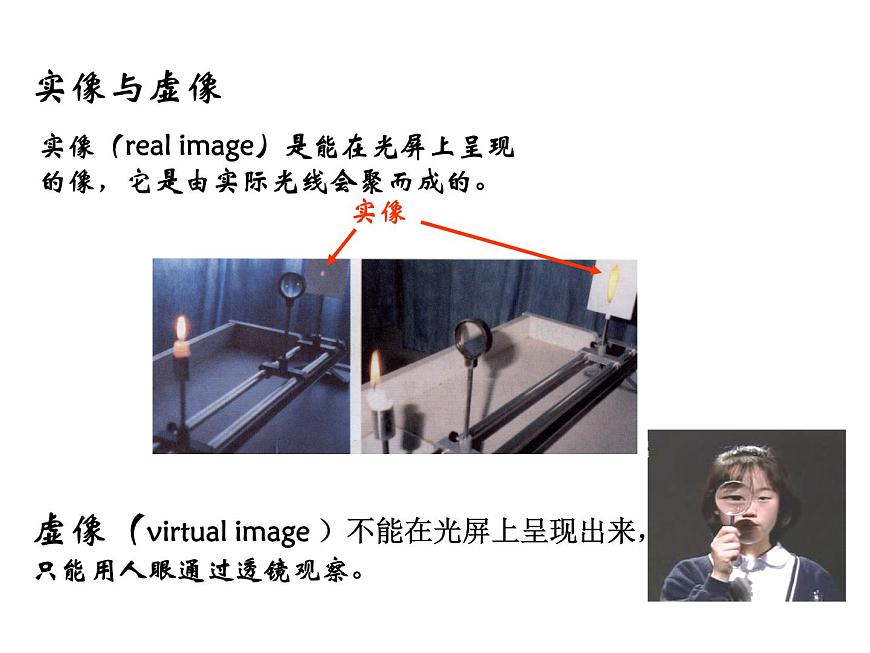

實像（real image）是能在光屏上呈現的像，它是由實際光線會聚而成的。
虛像（virtual image ）不能在光屏上呈現出來，只能用人眼通過透鏡觀察。
實驗前溫馨提示：１、實驗過程中，物體、凸透鏡和光屏三者中心應大致在同一高度。２、凸透鏡的焦距為5㎝。３、光屏上承接的像最清晰時，記錄物距u、像距v和像的性質。
探究一:探究物體通過凸透鏡在光屏上成倒立、放大像和倒立、縮小像的條件是什么?
探究凸透鏡成倒立、縮小像的條件
探究凸透鏡成倒立、放大像的條件
探究二:當物距小于一倍焦距時,成像情況會怎樣？
1在2F以外成什么像?2在F與2F之間?3在F以內成什么像?
焦點F是什么的分界線?
1、凸透鏡在什么條件下成實像？在什么會成虛像？
2、凸透鏡在什么條件下成縮小的實像？在什么條件下成放大的實像？有沒有縮小的虛像？
3、凸透鏡所成的像有沒有正立的實像？有沒有倒立的虛像？
分析實驗數據，歸納總結出凸透鏡成像規律。
★當物距 焦距時，成倒立、縮小的 像。★當物距 焦距時，成倒立、等大的 像?！锂?dāng)物距 焦距時，成倒立、放大的 像?！锂?dāng)物距 焦距時，成正立、放大的 像。
一倍焦距分虛實,二倍焦距分大小；像的大小像距定，像兒跟著物體跑 。
1、如果實驗時手指不當心遮住了一部分凸透鏡，光屏上像有什么變化？
2、如果凸透鏡中心有一‘V’字，光屏上像有什么變化？
照相機、投影儀、放大鏡里面都有凸透鏡，結合本節所學知識進一步說說各自的成像原理.
總結凸透鏡成像規律，填入表格。
在探究凸透鏡成像規律實驗中，在光具座上依次放置蠟燭、凸透鏡、 光屏，在點燃蠟燭之后，應調整凸透鏡和光屏的高度，使他們的中心跟燭焰的中心大致在同一高度上。
能在光屏上出現的像是實像。
凸透鏡成像及應用 (一)
物體在2倍焦距之外,在另一側成倒立、縮小的 實像。
凸透鏡成像及應用(二)
物體在焦點和二倍焦距之間時，在另一側成 倒立、放大的實像。
凸透鏡成像及應用(三)
物體在焦點以內，在透鏡同側成正立、放大的虛像
作圖題：已知凸透鏡的位置以及焦距，通過作光路圖確定物體AB的像A’B’的位置。
1、如圖所示，保持凸透鏡的位置不變，先后把燭焰放在a,b,c,d,e各點，并分別調整光屏的位置，則：（1）把燭焰放在_____點，屏上出現的像最大，把燭焰放在______點，屏上出現的像最小。
(2)把燭焰放在_____點，屏上出現清晰的像時，屏距凸透鏡最遠。
（3）把燭焰放在_____點， 屏上 不會出現像。
2.如圖所示，在做“凸透鏡成像”實驗時，光屏上恰好成一個清晰的像，則此時燭焰所成的像是_____（填縮小、放大或等大）_____（填倒立、正立）的實像，如果使?fàn)T焰沿主軸遠離凸透鏡，仍要在光屏上得到清晰的像，則光屏應向_____（填左或右）
3、李老師用投影儀放映投影片時，發現屏幕上的畫面太小，想把畫面調大一些，若請你來幫忙，你該如何操作？
4、王大媽用放大鏡看報紙時，為了看到更大更清晰的像，應該保持（ ） A、報紙與眼睛不動，放大鏡離報紙近一些B、報紙與眼睛不動，放大鏡離報紙遠一些C、報紙與放大鏡不動，眼睛離報紙近一些D、報紙與放大鏡不動，眼睛離報紙遠一些
5、小華在探究凸透鏡的成像規律時，將凸透鏡和其它實驗器材裝在光具座上，如圖所示：（1）點燃蠟燭后，無論怎樣移動光屏，光屏上始終沒有出現蠟燭焰的像，你認為產生這種現象的原因是什么？（2）當光屏上出現燭焰清晰的像時，若小華用手將凸透鏡的上半部分遮住，則光屏上還能否看到燭焰的像？若能看到，則燭焰的像有何變化？
（3）要想知道凸透鏡的焦距，你認為可以通過哪些途徑？（至少說出2種不同途徑）
6、在利用蠟燭研究凸透鏡成像的實驗中，凸透鏡的焦距是10cm，點燃的蠟燭放在距離凸透鏡15cm處，在凸透鏡另一側的光屏上觀察到了蠟燭清晰的像。這個像一定是（ ）
A、倒立，放大的實像
B、倒立，縮小的實像
D、正立，放大的虛象
7、將蠟燭放在距離凸透鏡30cm的地方，在透鏡另一側的光屏上，有蠟燭清晰放大的像，由此可知，該透鏡的焦距可能是（ ）A、20cm B、15 cm C、10 cm D、5 cm
8．測繪人員繪制地圖時，需要從飛機上向地面拍照，稱為航空攝影，如果照相機鏡頭焦距為5cm，則所成清晰的像與鏡頭的距離為 （ ）A．遠大于15cm B、略大于5cmC、略小于5cm D、等于5cm
9.在研究凸透鏡成像的實驗中，當燭焰離凸透鏡8cm時，在光屏上得到清晰倒立縮小的像，則當像離凸透鏡的距離是8cm時，像的性質是（ ）A、倒立放大的實像B、正立放大的實像C、倒立縮小的實像D、無法判斷
10.投影儀是課堂上我們經常使用的，有時銀幕上的字太小，教室后面的同學看不清楚，先要是銀幕上的字更大，更清晰些，應如何調節（ ）
A、凸透鏡靠近投影片，同時使投影儀遠離銀幕B、凸透鏡遠離投影片，同時使投影儀靠近銀幕C、凸透鏡靠近投影片，同時使投影儀靠近銀幕D、凸透鏡遠離投影片，同時使投影儀遠離銀幕
當u>2f時，像距v應滿足： ，題中給出像距v =16cm，
分析:本題給出的信息是成倒立縮小的實像，說明物距應滿足 ；
11.某同學在“研究凸透鏡成像”的實驗中，光屏移動到離凸透鏡16cm 處，得到燭焰倒立、縮小的像，他使用的凸透鏡的焦距為：Ａ.４cm　 Ｂ.８ cm ?。?12 cm Ｄ.18 cm
即：f < 16 cm < 2f

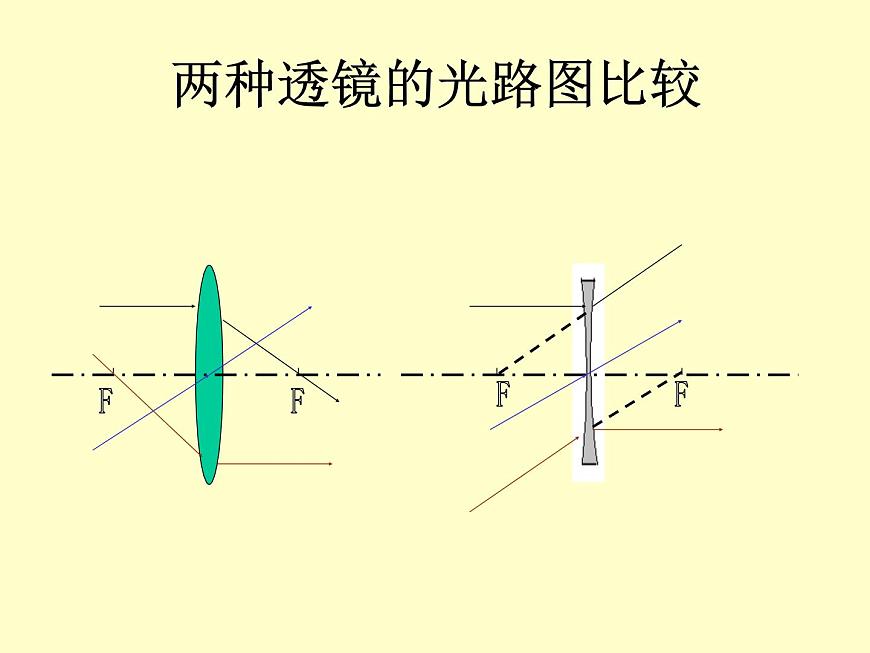

1 透鏡的分類可：_________和________.2 二者的區別:(1)外形 (2)光學性質的區別 對平行光的作用:ａ凸透鏡起到＿＿＿的作用；而凹透鏡起到＿＿＿＿＿的作用．
3 探究凸透鏡成像實驗： (1)實驗前的準備工作是：_____________ _____________________這樣做的目的是為了在光屏上得到一個____的像. (2)如何粗略測出凸透鏡的焦距大小? (3)凸透鏡的成像性質與物體到凸透鏡間的距離(物距u)和像到凸透鏡間的距離(像距v)關系,以及不同條件下的應用.下面請同學們根據所學的知識填寫表格.
光屏的中心在同一高度上。
A 聚焦法 B 二倍焦距法 C 將物體置于焦距處,不成像
4、已知 f=10cm，如果把物體放在25cm的地方，則在光屏上會得到一個（ ），（ ）的（ ?。┫瘛！?、如果要得到一個放大的實像應把物體放在（ )與（ ）之間， 如果要得到一個放大的虛像應把物體放在（ ）之內。
6實驗過程中若出現無論怎樣移動光屏都找不到像,可能的原因是什么?7物體的移動與像大小關系如何?記憶口訣
答:A 三中心不在同一高度.
B 蠟燭位于凸透鏡的焦點上
C 蠟燭位于凸透鏡的焦距以內
“一焦分虛實,二焦分大小; 虛像同側立,實像異側倒. 焦點不成像,二焦等倒實; 物像同向移,物遠像變小.”
8、用凸透鏡正對著太陽，發現在凸透鏡的另一側10cm處的光屏上得到一個亮點，尋那么將點燃的蠟燭放在位于凸透鏡前15cm處時，光屏上得到的像是（?。〢、正立放大的像　 B、正立縮小的像C、倒立縮小的像　 D、倒立放大的像
9、某物體放在離凸透鏡20cm處，無論怎樣移動光屏，光屏上始終得不到像，則該凸透鏡的焦距可能是（ ）A、30 cm B、15 cmC、10 cm D、5 cm
10.小明同學在一次實驗中，不小心用書本擋住了部分凸透鏡，你認為此時在光屏上所成的像是一半呢還是完整的？你準備如何驗證你的想法呢？
1、小孔成像是由于光的______ 成的像，平面鏡成像是由于光的______成的像，透鏡成像是由于光的 ______成的像。
2、放映幻燈片時，要在銀幕上得到正立的像，幻燈片應 插；如果銀幕上所成的像偏小，應把幻燈機的鏡頭與銀幕的距離調___________，同時幻燈片與鏡頭的距離調_____。
3、使用放大鏡時，被觀察的物體必須放在到鏡的距離_______________的地方，此時成的是同側的____________像。
4、在“研究凸透鏡成像”實驗中，為了使?fàn)T焰的像能成在光屏的中間，首先要調整_______和______高度，使它們的中心跟燭焰的中心大致在_______。實驗時先固定______的位置，然后調整_______的位置，最后移動___________，直到光屏上出現清晰的燭焰的像。
二、判斷： 1、實驗用的凸透鏡其焦距必須是已知的。（ ） 2、光具座上器材的排列次序是蠟燭、凸透鏡和光 屏。（ ） 3、虛像不可能成在光屏上。（ ） 4、實像是倒立的，虛像是正立的。（ ） 5、實驗前要調整蠟燭、光屏和凸透鏡的高度，使 它們的中心大致在同一高度（ ）
1、( 2007,大連)在”探究凸透鏡成像規律”實驗中,將蠟燭從較遠處向接近凸透鏡焦點移動過程中,下列說法正確的是( )A.像距先變大后變小 B.物與像的距離越來越小 C.像越來越大 D.像先放大后縮小
2、 (2007,廣東)如圖,小明用一個透鏡看書上的一個英文單詞,他看到了兩個字母”YS”的放大的像,這個透鏡是_________透鏡,這種透鏡對光線有______作用,利用這種透鏡可制作的光學儀器有_____________.
3、(2007,濰坊)在探究凸透鏡成像規律”的實驗中,當凸透鏡,光屏和燭焰的位置如圖所示時,光屏上能成一清晰的像,則( )A.所成的像是正立縮小的實像 B.所成的像是倒立縮小的實像 C.把蠟燭向左移動,調整光屏的位置,得到的像變小. D.把蠟燭向右移動少許,調整光屏的位置,得到的像變小.
4、 (2007,安徽)在”探究凸透鏡成像規律”的實驗中,已知凸透鏡焦距為10cm ,當光屏上成一縮小,倒立的燭焰的像時,燭焰(蠟燭)與凸透鏡的距離為( ) A.大于20cm B.等于20cm C.大于10cm且小于20cm D.小于10cm
5、 (2007,山東)當攝影師用一臺鏡頭焦距一定的相機該全班同學照完合影后,接著又給小明同學照半身像,這時攝影師應該 (填”增大”或”減小”)照相機鏡頭和小明的距離,同時 (填”增大”或”減小”)鏡頭到底片的距離.
1、下列陳述中正確的是( ) A．凸透鏡一定成實像 B．凸透鏡一定成虛像 C．凸透鏡一定能成像 D．凸透鏡能成虛像
2、如圖2所示，S′是物體S經過凸透鏡所成的像，那么這個圖是表示什么的成像示意圖( ) A．照相機 B．放大鏡 C．幻燈機 D．投影儀
3、在凸透鏡的成像現象中，下列說法中錯誤的是：（???? ） A.凡是實像必是倒立的；?? B. 凡是虛像必是正立的； C.凡是放大的 像必是虛像；?????? D.凡是縮小的像必是實像。
4、如果物體通過凸透鏡成倒立的實像，那么這時的物距u和焦距f的關系是（??? ）??????? Ａ、u>f ;??? B、u>2f;? C、uu>f
5、下面的像一定是放大的像是（??? ? ?）Ａ、幻燈機屏幕上的像；Ｂ、平面鏡所成的像；Ｃ、照相機底片上的像；Ｄ、小孔成的像。
6、照相機、幻燈機、放大鏡它們所用的鏡片是：（　?。? A.放大鏡用的是凹透鏡，其余是用凸透鏡；??? B. 照像機用的是凹透鏡， 其余是用凸透鏡； C.全部都是用凸透鏡；???????D.?全部都是用凹透鏡。
7、一個凸透鏡的焦距為7厘米，物體在凸透鏡前11厘米處，通過凸透 鏡所成的像是：（????? ） A.倒立、放大的實像；? B. 正立、放大的實像； C.正立、放大的虛像；??D.?? 倒立、縮小的實像。
8、有一物體在凸透鏡5倍焦距以外的地方，沿著主光軸逐漸移到1.5倍 焦距處，像的變化是：（　?。? A.從小變大； B.從大變??；?? C.不變；?????? D. 從小變大，又從大變?。?br/>10、一個物體通過凸透鏡在另一側光屏上成像，若將透鏡下半部分用紙遮 住，物體的像將（??????? ） Ａ.在屏上只被接到物體上半部分的像；Ｂ.能得到物體不清晰的完整的像； Ｃ.能得到物體完整的像，但亮度卻減弱了；Ｄ.能得到物體大部分的實像。
9、凸透鏡成縮小實像的條件是物距應滿足：（　?。? A.?? 小于2倍焦距；?????? B. 大于2倍焦距；? C.?? 等于焦距；?????????? D.?? 在1倍焦距和2倍焦距之間；
12、已知凸透鏡的焦距為10厘米，物體離開凸透鏡的距離為7厘米，那么 所成像是 （ ） A．倒立縮小的實像 B．倒立放大的實像 C．正立縮小的像 D．正立放大的像
11、在下列光學器件的選用中錯誤的是（????? ） Ａ.醫生檢查耳道時，常戴一個凹面鏡；Ｂ.照相機的鏡頭相當于一個凸透鏡； Ｃ.家用衣櫥上常安裝一塊平面鏡；??? Ｄ.太陽灶是用凸透鏡做成的。
13.在“探究凸透鏡成像”的實驗中：
1.某同學在實驗過程中，在光屏上出現圖5的現象，則可能是：________________________________________，應如何讓它成在光屏的中心？__________________________________。
2.若透鏡摔破了一角，光屏上還能出現完整燭焰的像嗎？______，此時的像將變_______。
燭焰、透鏡、光屏三者的中心不在同一高度
3、某同學在實驗完成后拿起凸透鏡進行觀察，發現把凸透鏡靠近書本的文字時，發現書本上的文字被放大了，如果用這凸透鏡看遠處的景物物體時，發現了遠處的景物是倒立，縮小的。請你依此替該同學做做猜想，使凸透鏡成不同性質的像與什么因素有關？______________________________________。
蠟燭上移或透鏡下移或光屏上移
與景物到凸透鏡的距離大小有關
（１）正常人的眼睛明視距離為＿＿＿ｃｍ。近視眼的明視距離比這個值＿＿＿；遠視眼的明視距離比這個值＿＿＿＿．（２）如下圖是某人患有＿＿＿＿眼，需要配戴＿＿＿＿鏡加以矯正．該　眼是因?yàn)榫铙w變＿＿＿，　使眼睛的屈光能力變＿＿． (3)眼鏡的度數=___________.一個同學戴200 度的近視鏡,那么這副眼鏡的焦距是______.
典例分析１照相時要使景物在底片上的像大一些，應當?。撸撸呶锞啵撸撸呦窬?，即照相機的鏡頭就離物體＿＿＿些，鏡頭與底片的距離＿＿些．２說出物體實像和虛像的區別．
實像：１一般都是倒立的；２是由實際光線相交形成； ３實像可以用光屏得到.虛像：１一般都是正立的；２是由光線的反向延長線相交形成；３虛像不能用光屏得到，實際上并不存在．
３一根點燃的蠟燭直立在凸透鏡前30cm的地方,在凸透鏡的另一側得到一個放大倒立的實像,由此可以判斷,這個凸透鏡的焦距是( ) A f>30cm B f
