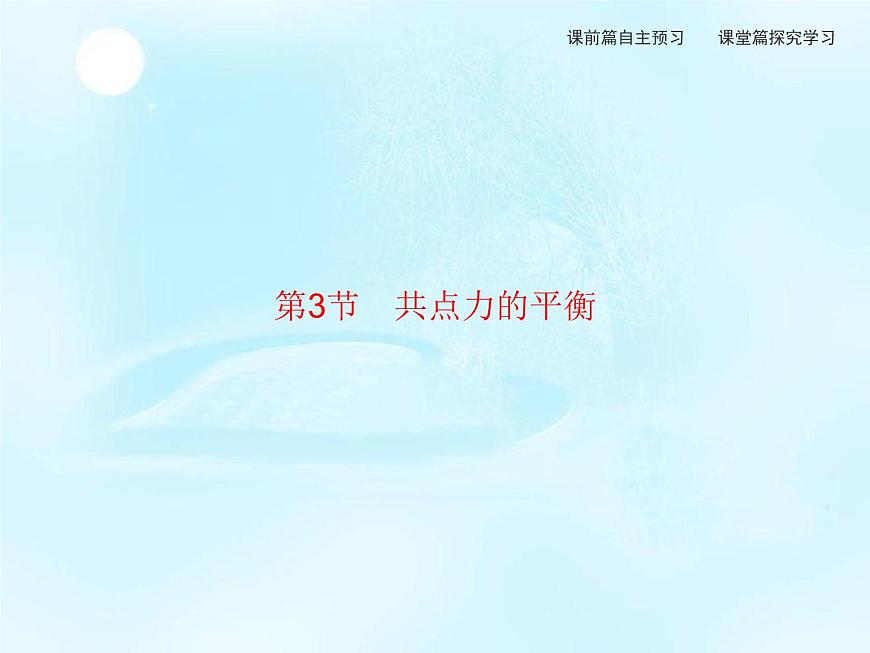

物理魯科版 (2019)第3節 共點力的平衡精品課件ppt

這是一份物理魯科版 (2019)第3節 共點力的平衡精品課件ppt，共38頁。PPT課件主要包含了必備知識，自我檢測，勻速直線運動，合力為0，問題一，問題二，問題三，隨堂檢測，知識點撥，答案C等內容，歡迎下載使用。

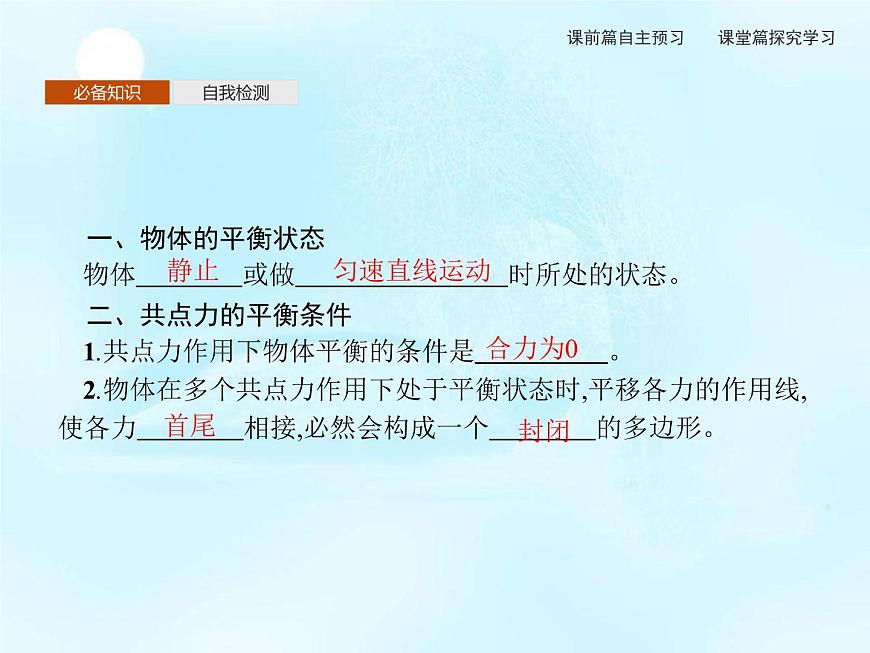

一、物體的平衡狀態物體　　　　或做　　　　　　　　時所處的狀態。?二、共點力的平衡條件1.共點力作用下物體平衡的條件是　　　　　。?2.物體在多個共點力作用下處于平衡狀態時,平移各力的作用線,使各力　　　　相接,必然會構成一個　　　　的多邊形。?
三、物體處于共點力平衡狀態的正交分解方法:物體受到多個力作用F1、F2、F3……,處于平衡狀態時,可把各力沿相互垂直的x軸、y軸分解(如圖所示)。

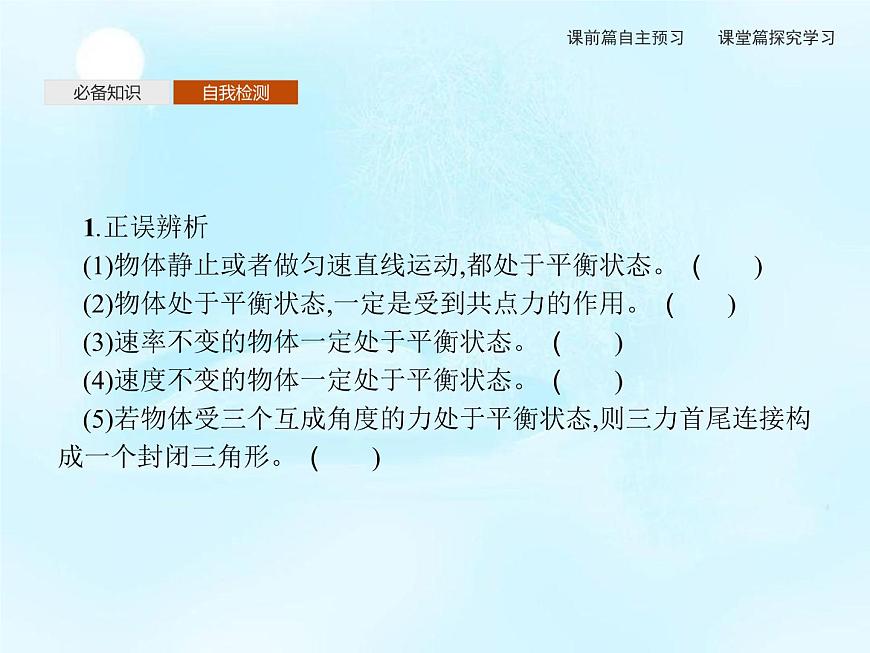

1.正誤辨析(1)物體靜止或者做勻速直線運動,都處于平衡狀態。 (　　)(2)物體處于平衡狀態,一定是受到共點力的作用。 (　　)(3)速率不變的物體一定處于平衡狀態。 (　　)(4)速度不變的物體一定處于平衡狀態。 (　　)(5)若物體受三個互成角度的力處于平衡狀態,則三力首尾連接構成一個封閉三角形。 (　　)

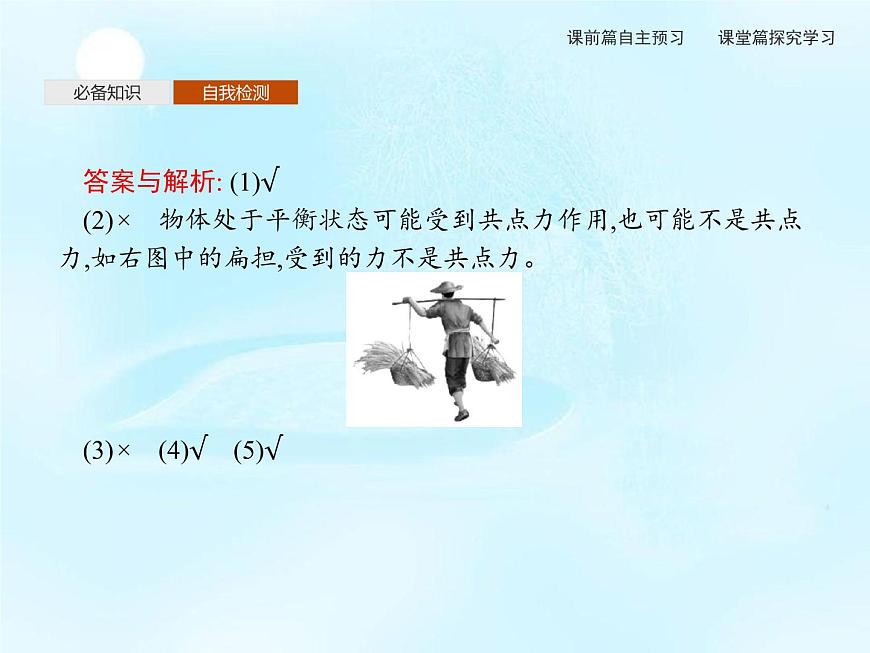

答案與解析: (1)√(2)×　物體處于平衡狀態可能受到共點力作用,也可能不是共點力,如右圖中的扁擔,受到的力不是共點力。(3)×　(4)√　(5)√

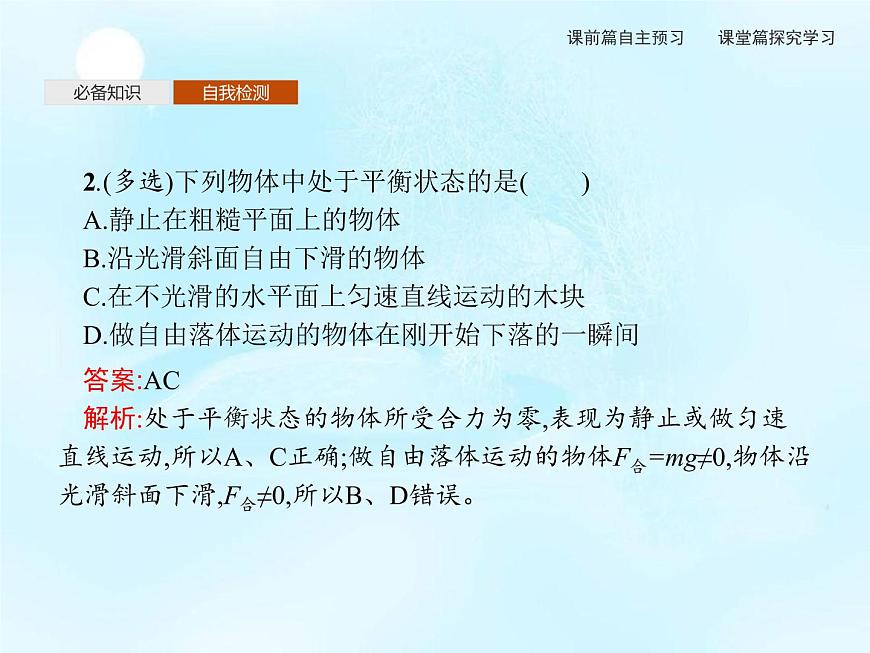

2.(多選)下列物體中處于平衡狀態的是(　　)A.靜止在粗糙平面上的物體B.沿光滑斜面自由下滑的物體C.在不光滑的水平面上勻速直線運動的木塊D.做自由落體運動的物體在剛開始下落的一瞬間
答案:AC解析:處于平衡狀態的物體所受合力為零,表現為靜止或做勻速直線運動,所以A、C正確;做自由落體運動的物體F合=mg≠0,物體沿光滑斜面下滑,F合≠0,所以B、D錯誤。
3.如圖所示,一只氣球在風中處于靜止狀態,風對氣球的作用力水平向右。細繩與豎直方向的夾角為α,繩的拉力為T,則風對氣球作用力的大小為(　　)
答案:C解析:對氣球受力分析,由水平方向平衡條件可得F風=Tsin α,故C正確。
共點力作用下物體的平衡條件情境探究情境
探究圖中的巨石、扶梯上的人分別受到兩個力作用而處于平衡狀態,這兩個力滿足什么條件?
要點提示:二力等大、反向、共線或二力的合力為0。
實例引導例1物體在F1=7 N、F2=10 N、F3=10 N這三個互成角度的共點力作用下處于平衡狀態,求F1和F3合力的大小和方向。
解析:因為三力平穩時三個力的合力必為零,則F1和F3合力必定與F2的合力為零。因此F1和F3合力的大小等于10 N,方向與F2方向相反。答案:F1和F3合力的大小等于10 N,方向與F2方向相反。
規律方法 物體受多個力的作用處于平衡狀態,其中一個力與其他力的合力大小相等,方向相反。
變式訓練1(多選)某物體在三個共點力F1、F2、F3作用下處于平衡狀態,若把力F1的方向沿順時針轉過90°而保持其大小不變,其余兩個力保持不變,則下列說法正確的是(　　)A.力F2、F3的合力大小為F1
答案:AD 解析:三力平衡時,任意兩個力的合力與第三個力等大、反向、共線,故力F2、F3的合力大小為F1,方向與F1反向,選項A正確;力F1轉過90°后,物體相當于受兩個互成90°的大小等于F1的力作用,根據平行四邊形定則可以知道,此時物體所受到的合力大小為
處理平衡問題常用的方法情境探究情境如圖所示,重物的重力為G,輕繩AO與BO的A、B端是固定的,平衡時AO是水平的,BO與豎直方向的夾角為θ。
探究能否用正交分解法和合成法兩種方法求出AO的拉力FT1和BO的拉力FT2的大小?
要點提示:選取O點為研究對象,其受力如圖甲所示,O點受到三個力的作用:重物對O的拉力大小為G,AO繩的拉力FT1,BO繩的拉力FT2。如圖乙所示,作出FT1和FT2的合力等于重力大小,在三角形中解出兩繩拉力大小。如圖丙所示,將拉力FT2沿水平、豎直方向分解,利用Fx=0,Fy=0列方程組求解。
知識點撥1.合成法:物體受三個共點力的作用而平衡,則任意兩個力的合力一定與第三個力大小相等、方向相反,據此畫出這兩個力合成的平行四邊形,利用幾何知識求解力三角形。2.正交分解法:物體受到三個或三個以上力的作用而平衡,將物體所受的力分解到相互垂直的x、y軸上,則x(或y)軸上各分力的合力為零。
畫龍點睛 正交分解法是根據需要分解,目的是把各力分解到相互垂直的兩個方向上去,便于在每條軸上運用代數運算來解決矢量的合成。
實例引導例2在科學研究中,可以用風力儀直接測量風力的大小,其原理如圖所示。儀器中一根輕質金屬絲下懸掛著一個金屬球,無風時,金屬絲豎直下垂;當受到沿水平方向吹來的風時,金屬絲偏離豎直方向一定角度。風力越大,偏角越大。通過傳感器,就可以根據偏角的大小測出風力的大小,求風力大小F跟金屬球的質量m、偏角θ之間的關系。
解析:取金屬球為研究對象,有風時,它受到三個力的作用:重力mg、水平方向的風力F和金屬絲的拉力FT,如圖所示。這三個力是共點力,在這三個共點力的作用下金屬球處于平衡狀態,則這三個力的合力為零。
解法一　力的合成法如圖甲所示,風力F和拉力FT的合力與重力等大反向,由平行四邊形定則可得F=mgtan θ。
解法二　正交分解法以金屬球為坐標原點,取水平方向為x軸,豎直方向為y軸,建立坐標系,如圖乙所示。根據平衡條件有Fx合=FTsin θ-F=0Fy合=FTcs θ-mg=0解得F=mgtan θ。答案:F=mgtan θ
規律方法 力的合成法、正交分解法根據實際情況采用不同的分析方法(1)若出現直角三角形,常用三角函數表示合力與分力的關系。(2)三個以上力的合成往往用正交分解法,把作用在物體上的所有力分解到兩個相互垂直的坐標軸上。
例3(多選)用輕彈簧豎直懸掛質量為m的物體,靜止時彈簧伸長量為L。現用該彈簧沿斜面方向拉住質量為2m的物體,系統靜止時彈簧伸長量為2L,斜面傾角為30°,如圖所示。則下列說法正確的是(　　)A.質量為2m的物體所受斜面的彈力等于2mgB.質量為2m的物體所受斜面的彈力等于 mgC.質量為2m的物體所受摩擦力大小為mg,方向沿斜面向上D.質量為2m的物體所受摩擦力大小為mg,方向沿斜面向下
答案:BD解析:彈簧豎直懸掛質量為m的物體時,對物體受力分析,根據共點力平衡條件,有F=mg,根據胡克定律F=kL,即mg=kL質量為2m的物體放在斜面上時,對物體受力分析如圖,
沿斜面向上和垂直斜面向上建立x、y軸,根據共點力平衡條件,有F'+f-2mgsin 30°=0,N-2mgcs 30°=0其中F'=2kL=2mg
規律方法 坐標軸的選取技巧(1)原則:盡量少分解力或?qū)⑷菀追纸獾牧Ψ纸?并且盡量不要分解未知力。(2)應用正交分解法時,常按以下方法建立坐標軸。①研究水平面上的物體時,通常沿水平方向和豎直方向建立坐標軸。②研究斜面上的物體時,通常沿斜面方向和垂直斜面方向建立坐標軸。
變式訓練2一木箱放在水平地面上,木箱質量為m,用水平推力F可使木箱做勻速直線運動?，F(xiàn)保持F大小不變,方向改為與水平方向成60°角斜向上拉木箱,也能使它做勻速直線運動,如圖所示。則木箱與水平地面的動摩擦因數為(　　)
動態平衡問題情境探究如圖所示,人通過跨過定滑輪的輕繩牽引一物體,人向右緩慢移動時,地面對人的支持力和摩擦力如何變化?
要點提示:人受重力、繩子的拉力及地面對人的支持力和摩擦力,當人緩慢向右移動時,繩子拉力的大小不變,但在水平方向的分力增大,豎直方向的分力減小,故地面對人的支持力和摩擦力都變大。
知識點撥1.動態平衡:通過控制某些物理量,使物體的狀態發生緩慢的變化,而在這個過程中物體始終處于一系列的平衡狀態。2.動態平衡的特征:題目中常有“緩慢移動”詞語,可以認為速度、加速度均為0。3.基本方法圖解法、解析法和相似三角形法。
實例引導例4如圖所示,用AO、BO兩根細線吊著一個重物P,AO與天花板的夾角θ保持不變,用手拉著BO線由水平逆時針的方向逐漸轉向豎直向上的方向,在此過程中,BO和AO中張力的大小變化情況是(　　)A.都逐漸變大B.都逐漸變小C.BO中張力逐漸變大,AO中張力逐漸變小D.BO中張力先變小后變大,AO中張力逐漸減小到零
答案:D解析:取接點O為研究對象,進行受力分析OA和OB繩子的拉力的合力總是與物體的重力相平衡,所以兩個拉力的合力不變,隨著OB繩子的轉動,從三角形的邊長變化可知BO中張力先變小后變大,AO中張力逐漸減小到零,D正確。
變式訓練3(多選)如圖所示,用豎直擋板將小球夾在擋板和光滑斜面之間,若逆時針緩慢轉動擋板,使其由豎直轉至水平的過程中,以下說法正確的是(　　)A.擋板對小球的壓力先增大后減小B.擋板對小球的壓力先減小后增大C.斜面對小球的支持力先減小后增大D.斜面對小球的支持力一直逐漸減小
答案:BD解析:取小球為研究對象,小球受到重力G、擋板對小球的支持力FN1和斜面對小球的支持力FN2三個力作用,如圖所示,FN1和FN2的合力與重力大小相等,方向相反,FN2總垂直接觸面(斜面),方向不變,根據圖解可以看出,在FN1方向改變時,其大小(箭頭)只能沿PQ線變動。顯然在擋板移動過程中,FN1先變小后變大,FN2一直減小。
例5如圖所示,一小球放置在木板與豎直墻面之間。設墻面對球的壓力大小為FN1,球?qū)δ景宓膲毫Υ笮镕N2。以木板與墻連接點所形成的水平直線為軸,將木板從圖示位置開始緩慢地轉到水平位置。不計摩擦,在此過程中(　　)A.FN1始終減小,FN2始終增大B.FN1始終減小,FN2始終減小C.FN1先增大后減小,FN2始終減小D.FN1先增大后減小,FN2先減小后增大
規律方法 處理動態平衡問題的一般方法(1)解析法①列平衡方程求出未知量與已知量的關系表達式。②根據已知量的變化情況來確定未知量的變化情況。(2)圖解法①適用情況一般物體只受三個力作用,且其中一個力大小、方向均不變,另一個力的方向不變,第三個力大小、方向均變化。②一般步驟a.首先對物體進行受力分析,根據力平衡條件,在同一圖中畫出力的平行四邊形或三角形。b.再由力的平行四邊形或三角形的邊長變化及角度變化確定某些力的大小、方向的變化情況。③注意:當大小、方向都可變的分力(設為F1)與方向不變、大小可變的分力垂直時,F1有最小值。
變式訓練4如圖所示,光滑半球形容器固定在水平面上,O為球心,一質量為m的小滑塊,在水平力F的作用下從半球形容器最低點緩慢移近最高點。設小滑塊所受支持力為FN,則下列判斷正確的是(　　)A.F緩慢增大B.F緩慢減小C.FN不變D.FN緩慢減小
由于小滑塊從半球形容器最低點緩慢移近最高點,所以θ減小,tan θ減小,sin θ減小。根據以上表達式可以發現F增大,FN增大。
1.如圖所示,某工人正在修理草坪,推力F與水平方向成α角,割草機沿水平方向做勻速直線運動,則割草機所受阻力的大小為(　　)
答案:B解析:割草機沿水平方向做勻速直線運動,四個力的合力為零,受力如下圖,則有Ff=Fcs α。
2.舉重運動員在抓舉比賽時,為了減小杠鈴上升的高度和便于發力,抓握杠鈴的兩手間要有較大距離,使兩臂上舉后兩臂間成鈍角,手臂伸直后所受作用力沿手臂方向,一質量為75 kg的運動員,在舉起125 kg的杠鈴時,兩臂成120°角,如圖所示,則此時運動員的每只手臂對杠鈴的作用力F及運動員對地面的壓力FN的大小分別為(g取10 m/s2)(　　)A.F=1 250 N,FN=2 000 NB.F=1 250 N,FN=3 250 NC.F=625 N,FN=2 000 ND.F=722 N,FN=2 194 N
答案:A解析:分析杠鈴受力如圖所示,重力、人給的兩個支持力,三個力的夾角均為120°,杠鈴處于靜止狀態,合力為零。兩臂作用力大小相等,并等于杠鈴重力G,所以F1=F2=1 250 N。把杠鈴和人看作整體,整體受重力、地面的支持力,且兩力大小相等,FN=2 000 N。
3.如圖所示,清洗樓房玻璃的工人常用一根繩索將自己懸在空中,工人及其裝備的總重力為G,懸繩與豎直墻壁的夾角為α,懸繩對工人的拉力大小為FT,墻壁對工人的彈力大小為FN,不計工人與墻壁之間的摩擦。則(　　)A.FT=Gsin αB.FN=Gtan αC.若緩慢減小懸繩的長度,FT與FN的合力變大D.若緩慢增大懸繩的長度,FT減小,FN增大
