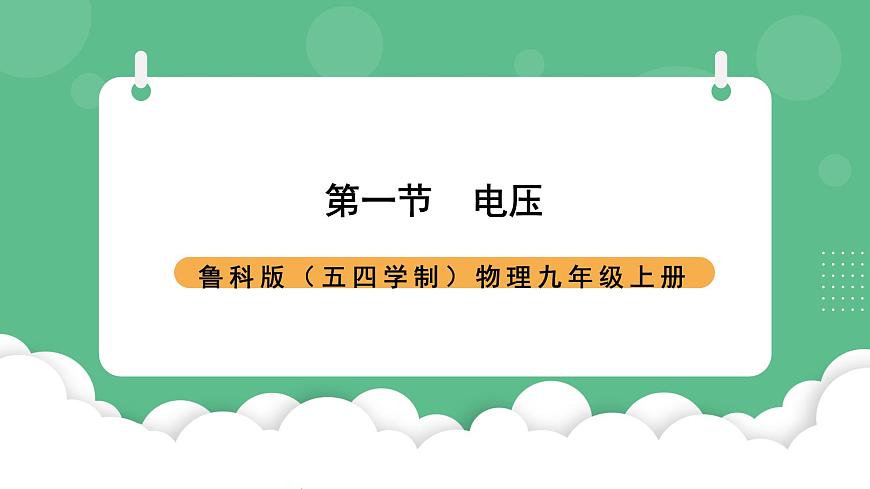

魯教版（五四學制）（2024）九年級上冊第十二章 電壓和電阻第一節 電壓優秀課件ppt

這是一份魯教版（五四學制）（2024）九年級上冊第十二章 電壓和電阻第一節 電壓優秀課件ppt，共14頁。

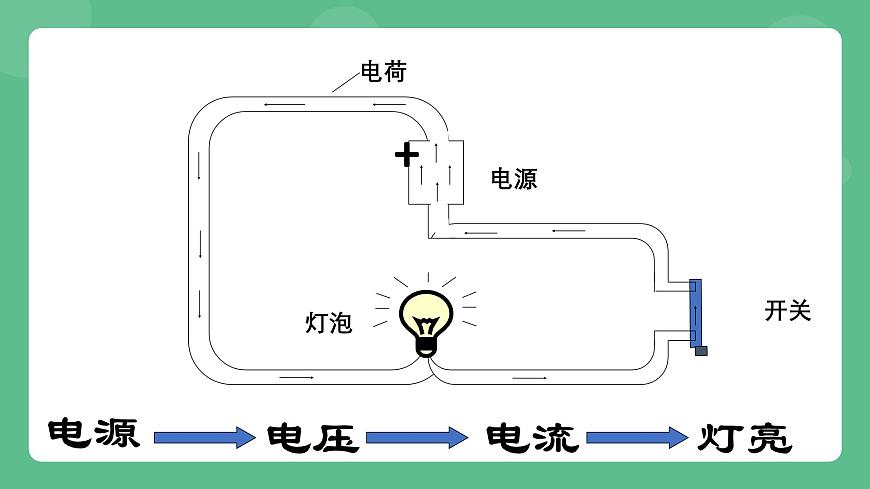

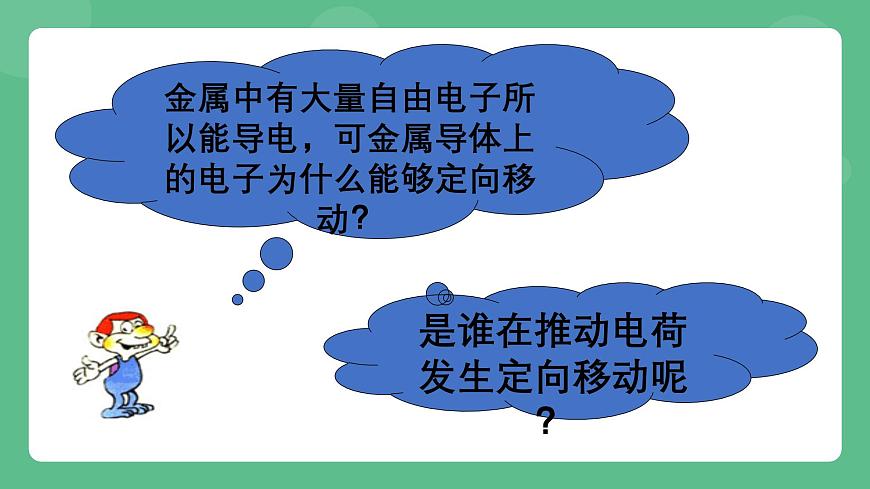

金屬中有大量自由電子所以能導電，可金屬導體上的電子為什么能夠定向移動？
是誰在推動電荷發生定向移動呢？

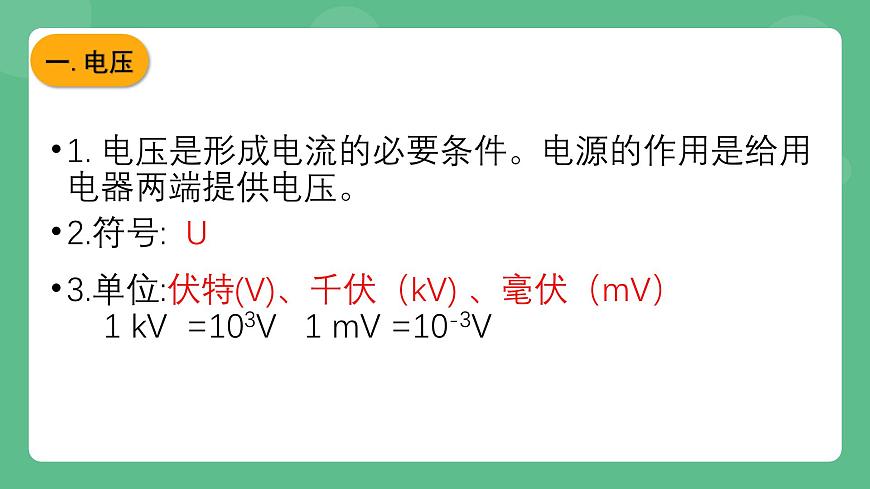

1. 電壓是形成電流的必要條件。電源的作用是給用電器兩端提供電壓。2.符號: U3.單位:伏特(V)、千伏（kV) 、毫伏（mV） 1 kV =103V 1 mV =10-3V

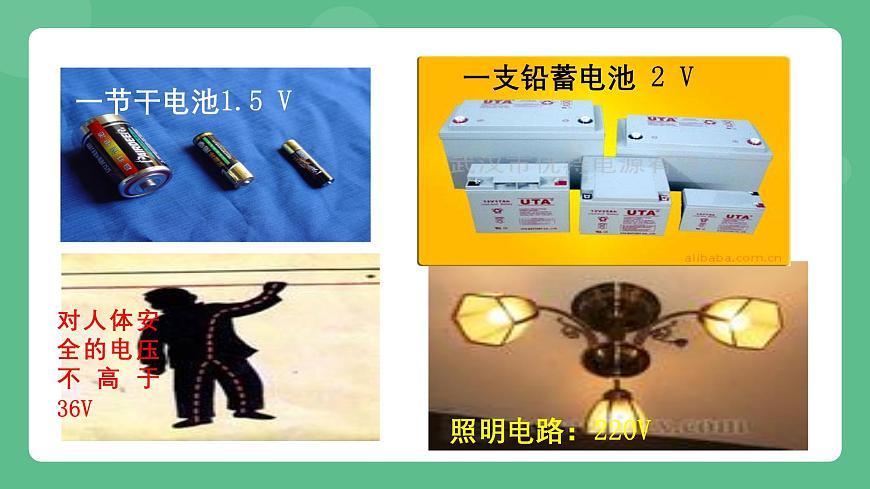

對人體安全的電壓不高于36V

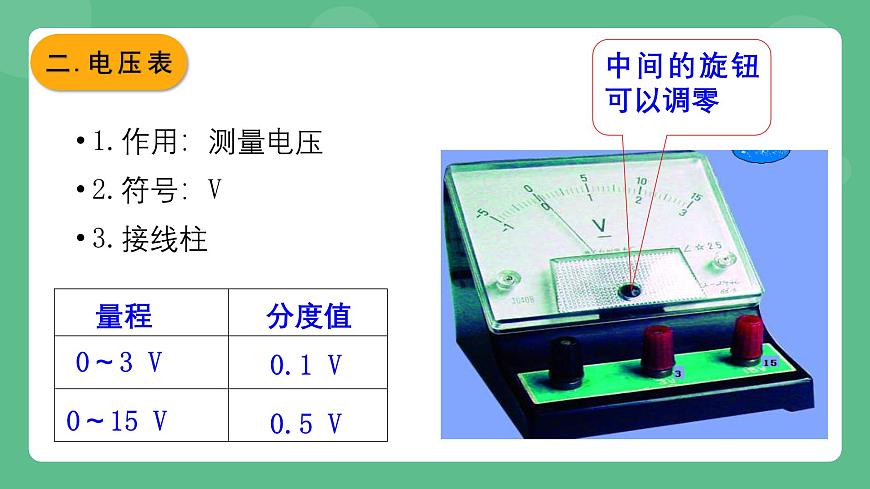

1.作用：測量電壓2.符號：V3.接線柱
1．電壓表要并聯在被測電路的兩端；2．要使電流從電壓表的“+”接線 柱流入，從“－”接線柱流出；3．被測電壓不能超過電壓表的量程；4．允許直接接在電源兩極，測出的示數是電源的電壓。
　　第二步，看最小分度值；
（1）調零（把指針調到零刻度）后，把電壓表與被測電路并聯接入電 路（只能與被測部分并聯），“—”接線柱靠近電源的負極，“3”或“15”接線柱靠近電源的正極。（2） 3 V量程用“—”和“3”兩接線柱，標尺每小格0.l V，每大格l V； 15 V量程用“—”和“15”兩接線柱，標尺每小格0.5 V，每大格5 V。（3）估計被測電壓，選擇適當量程。如果判定被測電壓不會超出15 V， 可以先用最大測量值為15 V的量程。如果測得的電壓不超過3 V，為提高讀數的準確性，可以改用最大測量值為3 V的量程。
電壓表與電流表(不同點)
電壓單位---- 伏特
1．兩個表的讀數各是多少？
量程0~3 V 1.6 V
量程0~15 V 8 V
2．三個表的讀數各是多少？
　　1．電源給用電器兩端提供電壓。電壓通常用字母U表示，單位是伏特，符號是V。
　　2．電壓表與被測用電器并聯，正、負接線柱的接法要正確（電流從正接線柱流入，從負接線柱流出），被測電壓不能超過電壓表的最大測量值。
