初中物理魯教版（五四學制）（2024）九年級上冊第一節 電壓優秀課件ppt

這是一份初中物理魯教版（五四學制）（2024）九年級上冊第一節 電壓優秀課件ppt，共18頁。PPT課件主要包含了電源和電壓的作用，類比法，電壓的符號及單位，常見的電壓值，認識電壓表，電壓表的連接，電壓表的讀數，電壓表與電流表的比較等內容，歡迎下載使用。

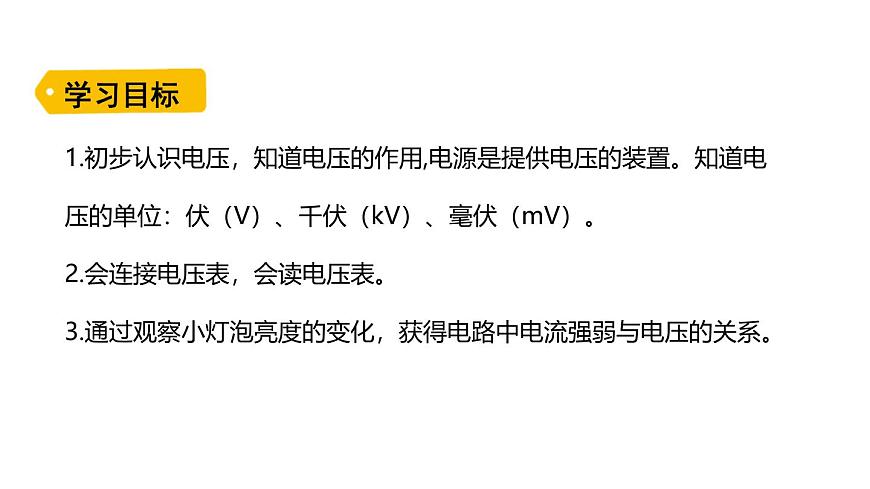

1.初步認識電壓，知道電壓的作用,電源是提供電壓的裝置。知道電壓的單位：伏（V）、千伏（kV）、毫伏（mV）。2.會連接電壓表，會讀電壓表。3.通過觀察小燈泡亮度的變化，獲得電路中電流強弱與電壓的關系。

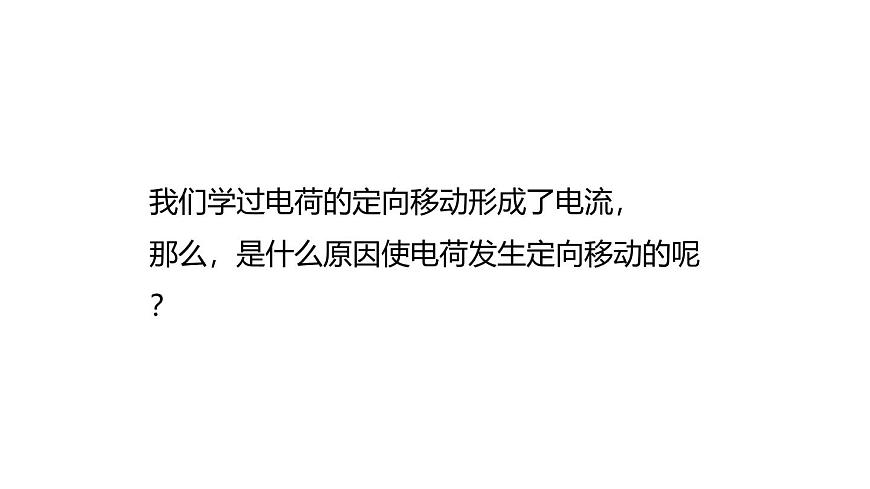

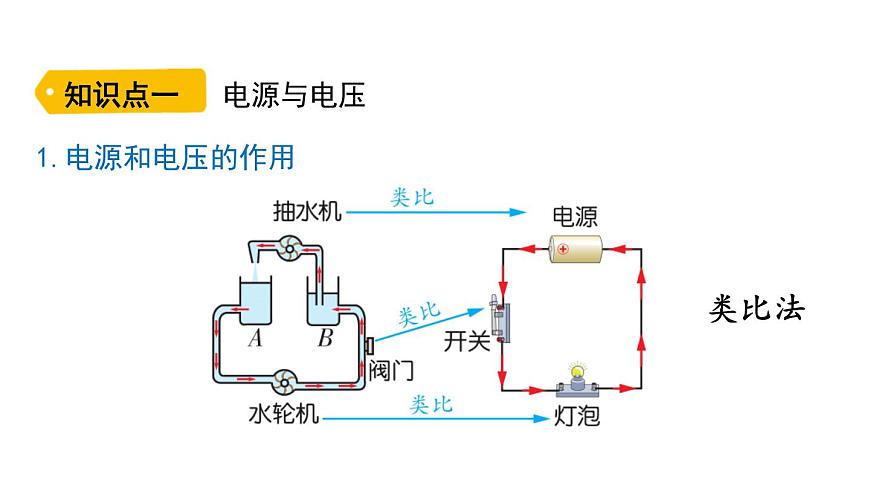

我們學過電荷的定向移動形成了電流，那么，是什么原因使電荷發生定向移動的呢？

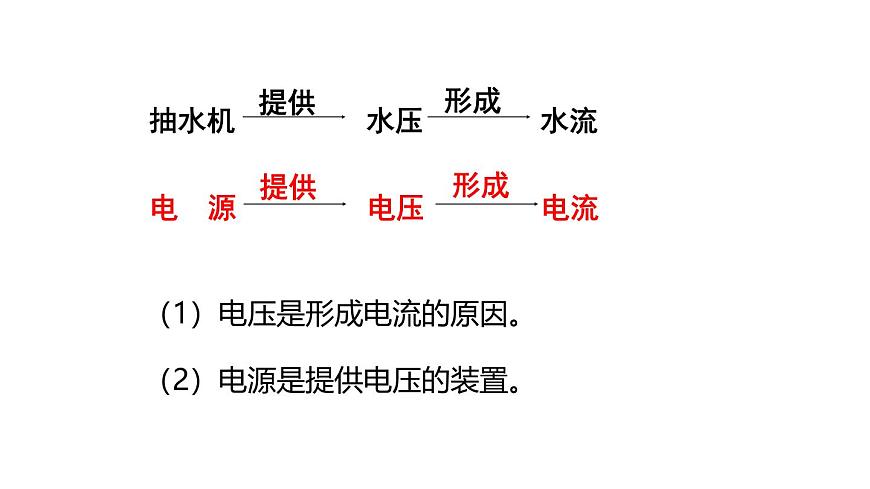

（1）電壓是形成電流的原因。
（2）電源是提供電壓的裝置。

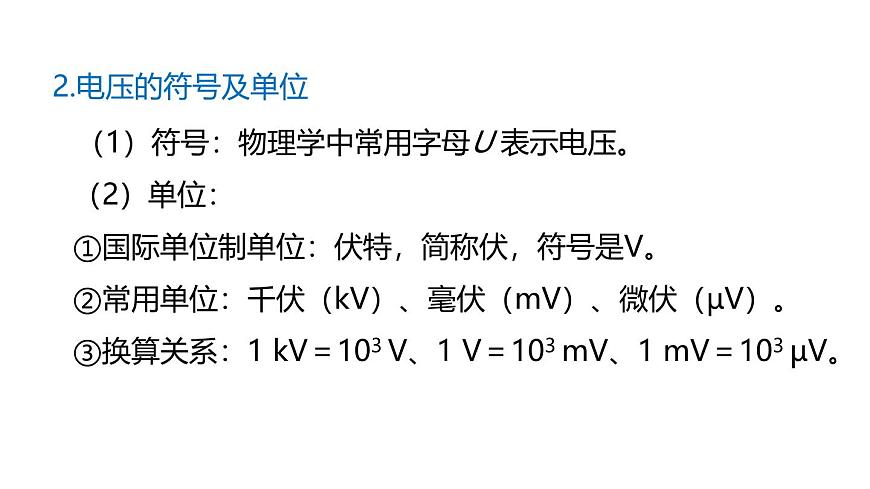

（1）符號：物理學中常用字母U 表示電壓。
（2）單位：①國際單位制單位：伏特，簡稱伏，符號是V。②常用單位：千伏（kV）、毫伏（mV）、微伏（μV）。③換算關系：1 kV＝103 V、1 V＝103 mV、1 mV＝103 μV。

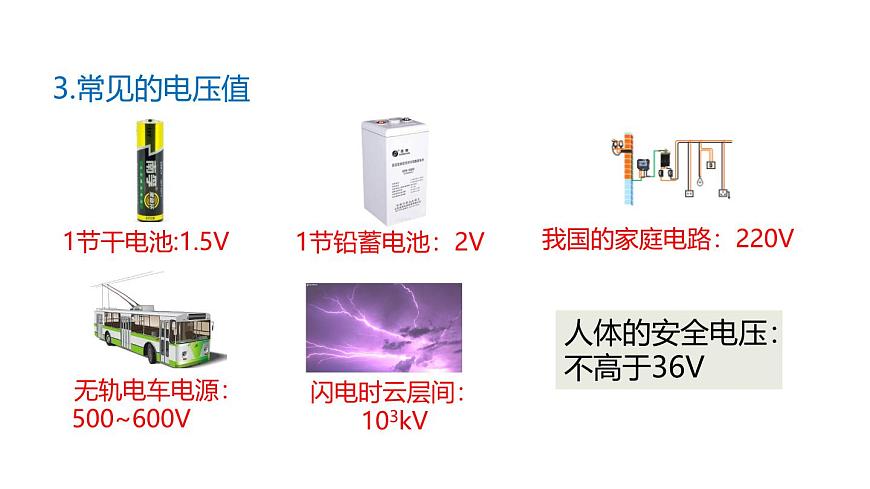

人體的安全電壓：不高于36V

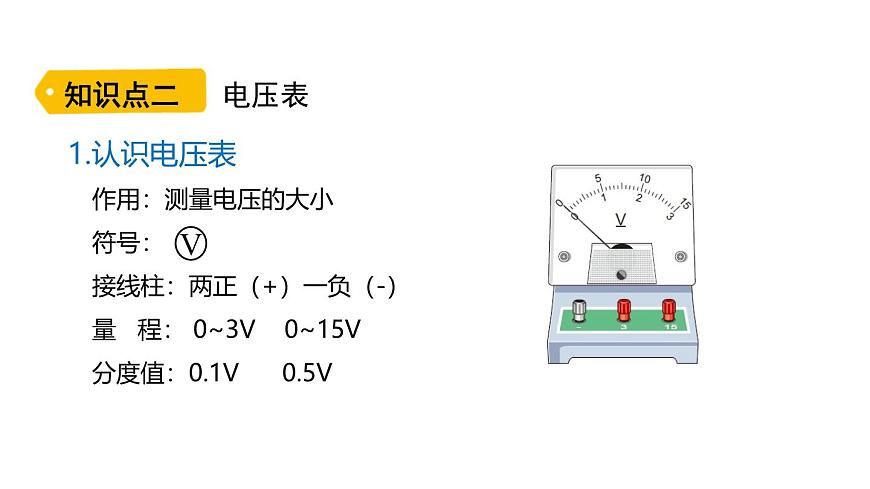

作用：測量電壓的大小符號：接線柱：兩正（+）一負（-）量 程： 0~3V 0~15V分度值：0.1V 0.5V
（1）調零：使用前要使指針指在刻度盤零刻度處；（2）并聯：要把電壓表并聯在被測電路的兩端； （3）接線：電流要 “+”進“-”出；（4）不超量程：被測電壓不能超過電壓表的量程（最大量程試觸法）；（5）不超量程前提下：允許電壓表直接連入電源兩極上測電源電壓。
（1）認清所選量程。（2）明確所選量程的分度值。（3）看指針總共偏轉的小格數，用分度值乘以小格數，就是所測電壓值。（4）為了增加測量精確度，能使用小量程要盡量使用小量程。
1.將電壓表接在小燈泡兩端，接通電路，讀取電壓表的示數。
2.將電壓表接在電源兩端，接通電路，讀取電壓表的示數。
實驗結果表明，電壓表兩次的示數是相等的，即在只有一個用電器的電路中，用電器兩端的電壓與電源電壓相等。
1.關于電壓表的使用，正確的是（ ）A.電壓表不能直接測量電源電壓，否則會燒壞B.盡可能選大的量程，以免損壞電壓表C.經試觸后，被測電壓不超過小量程時，應選用較小量程D.電壓表接入電路時，不用考慮“+”“-”接線柱的接法
2.三個表的讀數各是多少？
