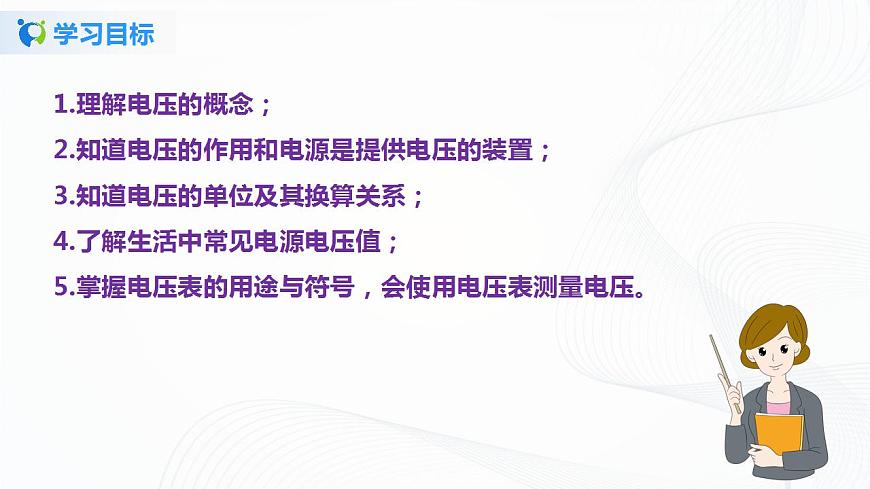

初中物理魯教版 (五四制)九年級上冊第一節 電壓優質ppt課件

這是一份初中物理魯教版 (五四制)九年級上冊第一節 電壓優質ppt課件，文件包含專題121電壓課件-2021年九年級上冊精品課堂設計魯科版五四制pptx、課時121電壓備作業原卷版-2021年九年級上冊精品課堂設計魯科版五四制docx、課時121電壓備作業解析版-2021年九年級上冊精品課堂設計魯科版五四制docx等3份課件配套教學資源，其中PPT共25頁， 歡迎下載使用。

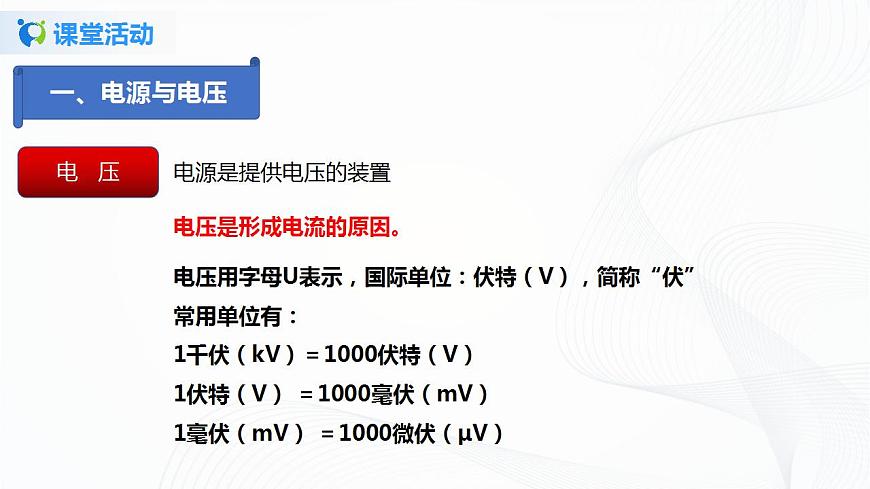

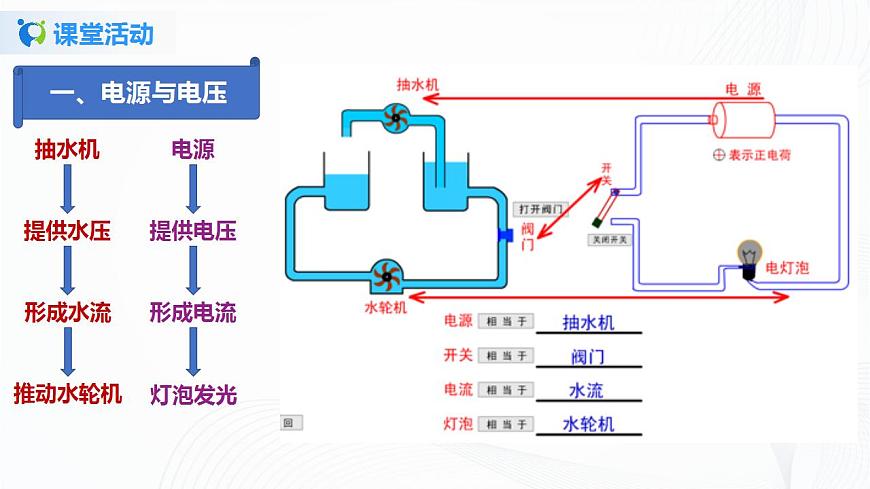

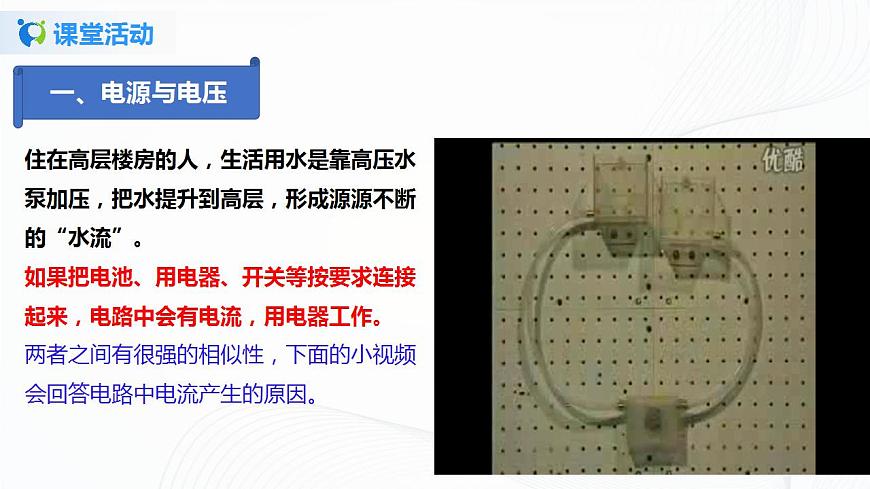

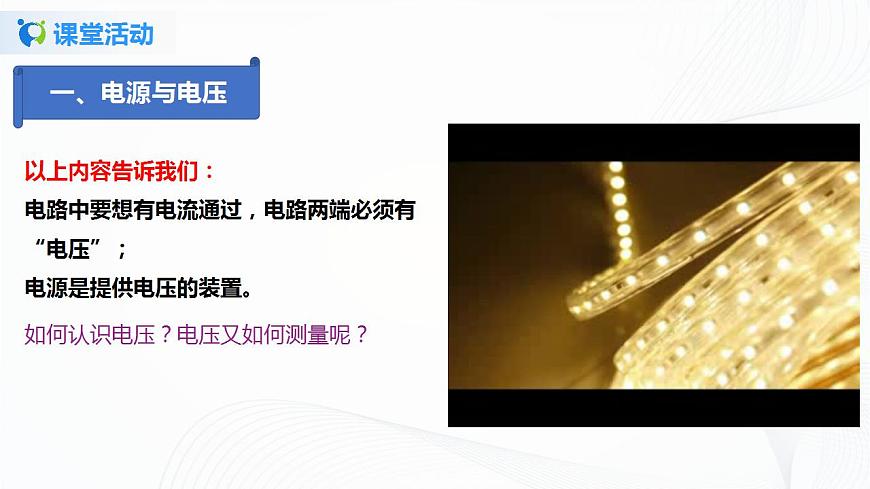

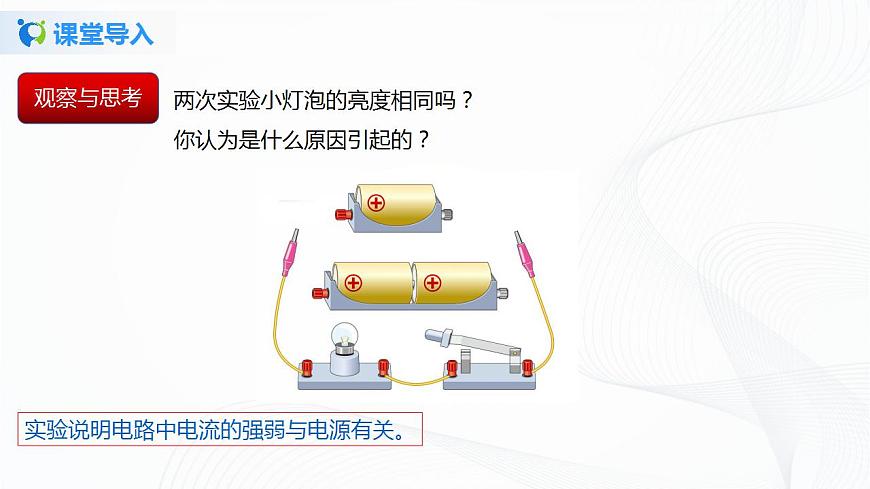

課時12.1  電壓（備作業）（解析版）2021年九年級物理上冊精品課堂設計（魯科版五四制）一、夯實基礎1．酸甜多汁的水果不僅可以為我們的身體提供能量，還可以發電呢！如圖所示，幾只水果提供的電力足以點亮一排發光二極管！水果在這里扮演了“電源”的用色，關于這個電路說法不正確的是（　?。?/span>。A．水果的作用是給電路提供電壓；B．此時電路中有電荷在發生定向移動；C．水果中的電流方向從正極流向負極；D．把水果串聯起來可以提高電壓【答案】C。【解析】A、電源是為電路提供電壓的裝置；水果是電源，為用電器即發光二極管提供了電壓。故A正確；B、閉合的電路中有電流，則電路中有電荷發生定向移動。故B正確；C、．在水果電池外部，電流從正極經二極管回到負極。故C錯誤；D、將多個水果電池串聯起來，得到的電壓是每個電池的電壓之和，可以提高電壓。故D正確。故選：C。2．如圖是測定小燈泡兩端的電壓和通過小燈泡的電流的電路圖，如果某同學在操作的過程中對兩只電表的量程選擇是正確的，但不慎將兩電表的位置對調了，則閉合開關S后（　　）。A．燈泡不亮，電流表，電壓表均損壞；B．燈泡不亮，電流表?yè)p壞，電壓表示數為零；C．燈泡亮，電流表有示數，電壓表示數為零；D．燈泡不亮，電流表示數為零，電壓表有示數【答案】D。【解析】當如圖電壓表與電流表的位置互換時，則電壓表串聯在電路中，能測量電源電壓，故有示數，但電壓表的內阻很大，根據歐姆定律可知，此時電路中的電流會很小，所以電流表示數幾乎為零，燈泡不亮。故選：D。3．一個電壓表有3伏和15伏兩個量程，在測電壓時，先用15伏量程試觸，結果表盤上顯示2.5伏，則（　?。?/span>。A．直接讀數即可；B．應改用一只量程更大的電壓表來測；C．應改用一只量程小于3伏的電壓表來測；D．應改用此表的3伏量程來測【答案】D。【解析】在測電壓時，先用15伏量程試觸，結果表盤上顯示2.5伏，說明此時電壓不超過電壓表的小量程0～3V；為了讀數準確，故應改用小量程；故ABC錯誤，D正確。故選：D。4．在如圖所示的電路中，當開關閉合時，能用電壓表測出L2兩端電壓的是（　　）。A． B． C． D．【答案】D。【解析】A、此時電壓表串聯在電路中，故A錯誤；B、此電路是串聯，電壓表測量的是總電壓，故B錯誤；C、電壓表并聯在L1的兩端，測量的是L1的兩端的電壓，故C錯誤；D中，兩個燈泡并聯，所以此時電壓表可以看做測量的是L1的兩端的電壓，也可以看做是測量的總電壓，故D正確。故選：D。5．1800年，意大利科學家伏打在實驗中發現，在一個裝有硫酸溶液燒杯中，把一個銅板和一個鋅板作為電極插入硫酸溶液中，在銅板和鋅板之間接入一個小燈泡，小燈泡發光。此裝置就是一個電池，叫做伏打電池。用電壓表可以測出伏打電池的電壓，如圖所示。關于伏打電池，下列所提出的問題中屬于可探究的科學問題的是（　?。?/span>。A．伏打電池的電壓與電極的材料有關嗎？ B．是什么因素影響伏打電池電壓的大小的？ C．改變電極間的距離，電池的電壓會改變嗎？ D．硫酸溶液的濃度影響電池電壓的大小嗎？【答案】ABCD。【解析】在關于伏打電池中，可探究的是電壓與電極的材料、電壓的大小、改變電極間的距離、硫酸溶液的濃度等因素是否有關。故選：ABCD。6．如圖所示電路，各元件完好，下列說法正確的是（　?。?/span>。A．若甲乙都是電壓表，S1、S2都閉合，則R1和R2并聯；B．若甲乙都是電流表，S1閉合、S2斷開，則乙表測R2電流；C．若甲電流表，乙是電壓表，S1閉合、S2斷開，則甲表測R2電流；D．若甲是電壓表，乙是電流表，S1閉合S2斷開，則甲表測電源電壓【答案】BD。【解析】A、若甲乙都是電壓表，S1、S2都閉合，電流只有一條路徑，則R1和R2串聯，故A錯誤；B、若甲乙都是電流表，S1閉合、S2斷開，電流有兩條路徑，分別經過兩個電阻，則R1和R2是并聯，乙表測R2的電流，故B正確；C、若甲是電流表，乙是電壓表，S1閉合、S2斷開，電路為R1的簡單電路，則甲表測R1的電流，故C錯誤；D、若甲是電壓表，乙是電流表，S1閉合、S2斷開，則甲表串聯在干路中，此時甲表測的是電源電壓，故D正確。故選：BD。7．如圖所示電路，在甲、乙兩處分別接入電表，當開關閉合后，兩燈泡都發光。則甲表是　   　表，乙表是　   　表。【答案】電流；電壓。【解析】由圖可知兩燈泡要想正常工作，連接方式必須并聯；乙表不能是電流表，否則會使右邊燈泡短路，所以應是電壓表；而甲表如果為電壓表，則會造成右邊燈泡開路，所以應是電流表；因此甲處為電流表，乙處為電壓表。故答案為：電流；電壓。8．小明將銅片、鋅片插入檸檬制成檸檬電池，如圖甲。（1）檸檬電池的正極是　   　（選填“銅片”或“鋅片”）。（2）小首看到小明做了個水果電池，并測出了電壓，她想飲料可樂能不能做電池呢？她準備了兩杯加了鹽的可樂和若干銅片、鋅片及發光二極管，請你用筆畫線幫她在圖乙中連接正確的電路，使二極管發光。再將二極管正負極接線對調，二極管不發光，此時可樂電池的正負極之間　   　（選填“有”或“沒有”）電壓。【答案】（1）銅片；（2）見上圖；有。【解析】（1）這是一個水果電池，能向外提供電能，與電壓表連接后電壓表有示數，說明電壓表的“+”、“﹣”接線柱連接是正確的，因此與“3”連接的銅片是電源的正極，與“﹣”連接的鋅片是電源的負極；（2）銅片是電源的正極，二極管具有單向?qū)щ娦裕栽谶B接電路時，二極管正極相連的銅片即電池的正極相連；兩個電池串聯，據此連接電路，如圖所示：兩可樂電池點亮了一只發光二極管，可樂電池是將化學能轉化為電能；可樂電池是這個電路里的電源；所以可樂電池的正負極之間有電壓。故答案為：（1）銅片；（2）見上圖；有。 二、提升練習1．（2021·四川成都市中考真題）普通筆記本電腦的電池電壓最接近（　?。?/span>。A．220V B．110V C．20V D．380V【答案】C。【解析】筆記本電腦電池基本都采用4個鋰電池串聯起來的，所以普通筆記本電腦的電池按照型號不同，電壓一般為14～22V。故選C。2．（2021·遼寧中考真題）如圖是圓形多功能充電寶，充完電后用手拿起時，會感覺到微微發熱。下列估測最合理的是（　?。?/span>。A．充電寶的質量約為5kg；B．充電寶的直徑約為10cm；C．微微發熱的充電寶溫度約為20℃；D．充電寶給手機充電時提供的電壓為36V【答案】B。【解析】A．中考用的是實心球的質量是2kg，一個充電寶的質量小于實心球的質量，更不會是5kg，故A不符合題意；B．圖中人的手掌的寬度約10cm，故充電寶的直徑約為10cm，故B符合題意；C．比較舒適的氣溫是25℃左右，微微發熱的充電寶溫度應高于25℃，故C不符合題意；D．充電寶使用USB接口給手機充電，提供的電壓為5V，故D不符合題意。故選B。3．（2021·山東泰安市中考真題）下列電路連接正確的是（    ）。A． B． C． D．【答案】C。【解析】A．圖中電流表與燈泡串聯，但正負接線柱接反了，故A錯誤；B．圖中電流表與燈泡并聯，閉合開關燈泡短路，故B錯誤；C．圖中電壓表與兩并聯燈泡并聯，串聯電源電壓，并且正負接線柱連接正確，故C正確；D．圖中兩燈泡并聯，電壓表測量其中一個燈泡兩端的電壓，但正負接線柱接反了，故D錯誤。故選C。4．（2021·四川內江市·中考真題）如圖所示電路，閉合開關S后，發現燈泡L1、L2均不亮，電流表示數為零，電壓表示數等于電源電壓，則該電路中的故障是（　　）。A．L1斷路 B．L1短路 C．L2斷路 D．L2短路【答案】C。【解析】圖中兩燈泡串聯，閉合開關S后，發現兩燈泡均不亮，電流表示數為零，說明電路中有斷路故障；電壓表測L2兩端電壓，其示數等于電源電壓，說明電壓表能連接到電源兩端，則斷路的位置出現在與電壓表并聯的部分電路，即L2斷路。故選C。5．（2021·安徽中考真題）如圖所示，R1和R2均為定值電阻，閉合開關S，電流表指針明顯偏轉，電壓表幾乎無示數，如果R1或R2一處發生故障，則下列判斷正確的是（　　）。A．R1短路 B．R2短路 C．R1斷路 D．R2斷路【答案】A。【解析】由圖可知，R1和R2串聯，電壓表測量R1兩端的電壓，電流表測量電路中的電流。A．如果R1短路，電壓表被短路，電壓表無示數，電路是通路，電流表有示數，故A正確；B．如果R2短路，只有R1的簡單電路，電壓表和電流表都有示數，故B錯誤；C．如果R1斷路，電壓表串聯在電路中，電壓表有示數，電路中電流很小，電流表沒有示數，故C錯誤；D．如果R2斷路，整個電路斷路，電流表和電壓表都沒有示數，故D錯誤。故選A。6．（2021·山東棗莊市中考真題）如圖所示，當開關S閉合時，小燈泡L不亮，小明同學利用電壓表進行電路故障檢測，測量結果如表所示。假設導線連接良好，電路只有一處故障。則電路中的故障是（　　）。測試點a、bb、cc、d電壓表示數有示數有示數無示數A．開關S斷路 B．小燈泡L斷路 C．滑動變阻器R短路 D．滑動變阻器R斷路【答案】B。【解析】當開關S閉合時，小燈泡L不亮，bc之間有示數，而燈不亮，說明與電壓表并聯的燈出現了斷路，ab之間有示數，cd之間無示數也驗證了這一觀點。故選B。7．（2021·江蘇中考真題）如圖，閉合開關，燈泡不亮，在閉合開關且不拆開導線的情況下，將M接電源“+”極，N依次試觸E、F、G接線柱，發現電壓表示數前兩次為零，第三次接近3V，若故障只有一個，則可能是（　　）。A．電源沒電    B．開關斷路       C．燈泡斷路    D．燈泡短路【答案】B。【解析】將M接電源“+”極，N接E，無示數，說明可能存在斷路，且斷路不在變阻器，N接F，無示數，說明斷路燈泡也沒斷路，N接G，有示數，說明斷路可能在開關，且電源有電，故ACD不符合題意，B符合題意。故選B。8．（2021·上海中考真題）在圖所示的電路中，閉合開關S后，至少有一個電表發生變化，已知電路中只有一處故障，且發生在電阻 R1或R2上。請寫出兩電表的變化情況及其對應的故障。______、______ 。【答案】電壓表示數不變，電流表示數變大：R1短路；電流表示數變大，電壓表示數變小：R2短路。【解析】[1][2]若電路故障為R1斷路，則不管開關S斷開還是閉合，兩表的示數都為零不會改變，所以故障不可能是R1斷路；若電路故障為R2斷路，則電流表示數為零，電壓表通過R1連接在電源兩端測電源電壓，開關S閉合后電路狀態沒有發生變化，電壓表和電流表示數都不變，所以故障不可能是 R2斷路；若電路故障為R1短路，開關S閉合前電路不通，電路中沒有電流，電壓表測電源電壓，當開關S閉合后，電路接通，電流表示數變大，但電壓表仍然測電源電壓示數不變，符合題意；若電路故障為R2短路，開關閉合前電路斷路，電路中沒有電流，電壓表通過R1測電源電壓，當開關S閉合后，電路接通，電流表示數變大，電壓表被短路示數變小為零，符合題意。9．（2021·貴州安順市中考真題）如圖所示實物電路，請用筆畫線代替導線按要求完成電路連接。要求：燈L1、L2串聯，電壓表只測量L1兩端的電壓，不考慮電壓表量程的選擇，導線不交叉。【解析】由題意知，燈L1、L2串聯，所以將燈L1、L2首尾連接，電壓表測燈L1兩端的電壓,所以電壓表與L1并聯，電路連接如圖所示：
