第二節 科學探究：歐姆定律課時2 歐姆定律及其簡單計算

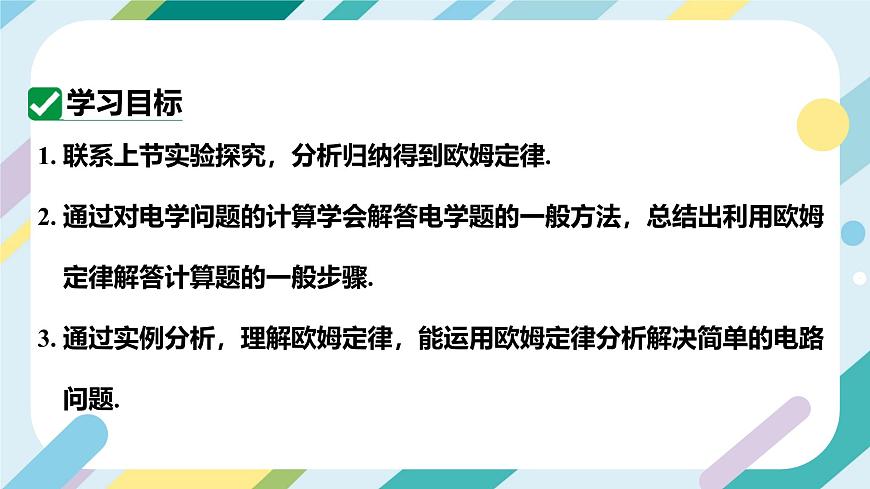

1. 聯系上節實驗探究，分析歸納得到歐姆定律.2. 通過對電學問題的計算學會解答電學題的一般方法，總結出利用歐姆 定律解答計算題的一般步驟.3. 通過實例分析，理解歐姆定律，能運用歐姆定律分析解決簡單的電路 問題.

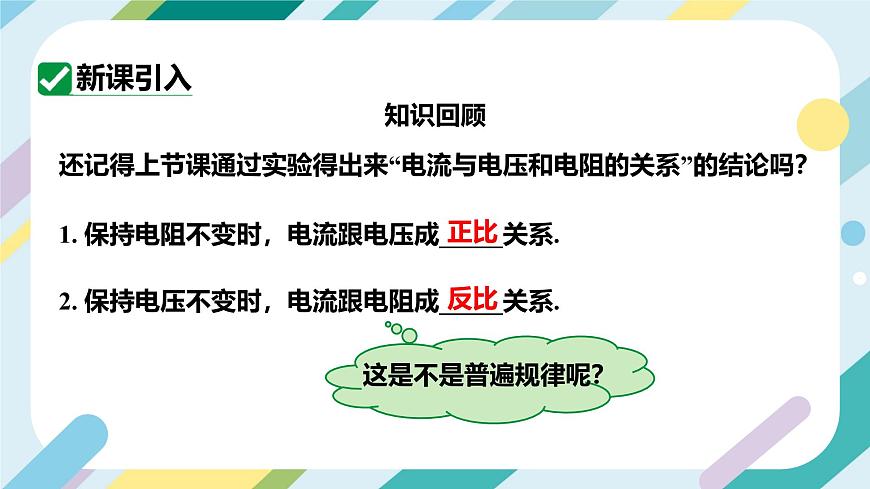

1. 保持電阻不變時，電流跟電壓成_____關系.
2. 保持電壓不變時，電流跟電阻成_____關系.
還記得上節課通過實驗得出來“電流與電壓和電阻的關系”的結論嗎？

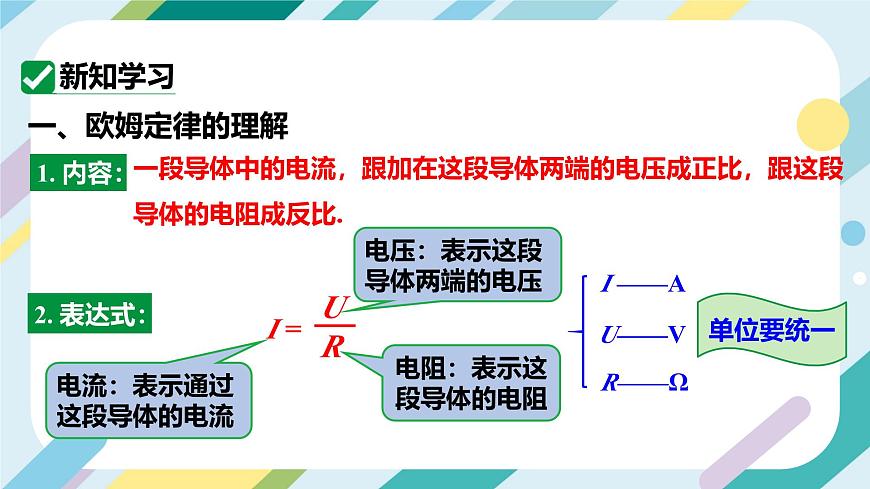

一段導體中的電流，跟加在這段導體兩端的電壓成正比，跟這段導體的電阻成反比.
電壓：表示這段導體兩端的電壓
電阻：表示這段導體的電阻
電流：表示通過這段導體的電流

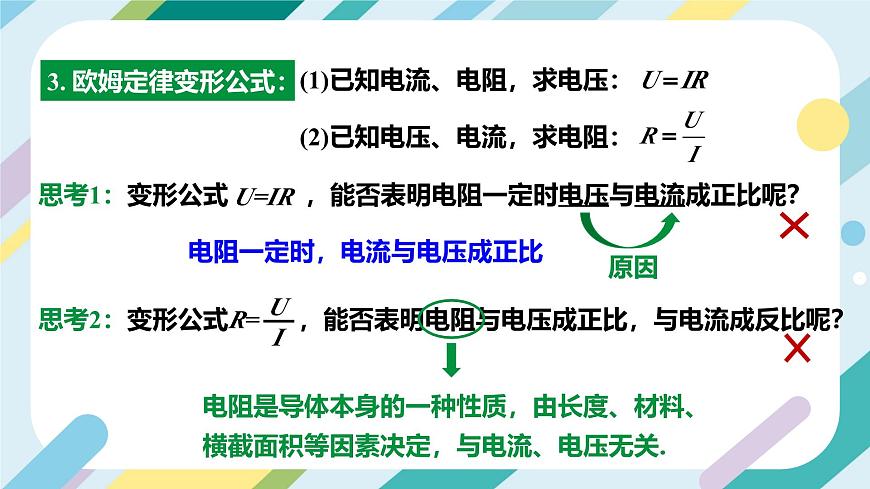

3. 歐姆定律變形公式：
(1)已知電流、電阻，求電壓：
(2)已知電壓、電流，求電阻：
電阻一定時，電流與電壓成正比
電阻是導體本身的一種性質，由長度、材料、橫截面積等因素決定，與電流、電壓無關.

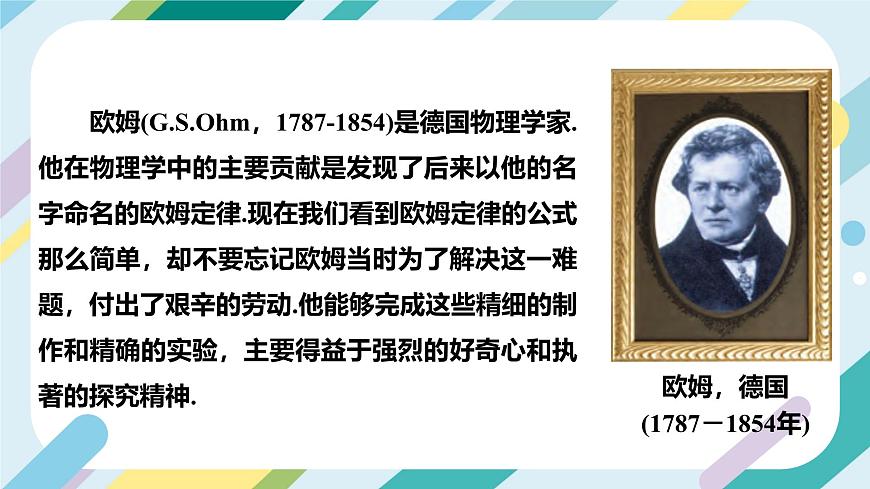

歐姆(，1787-1854)是德國物理學家.他在物理學中的主要貢獻是發現了后來以他的名字命名的歐姆定律.現在我們看到歐姆定律的公式那么簡單，卻不要忘記歐姆當時為了解決這一難題，付出了艱辛的勞動.他能夠完成這些精細的制作和精確的實驗，主要得益于強烈的好奇心和執著的探究精神.
歐姆，德國(1787－1854年)
例1 一輛汽車的車燈，燈絲電阻為40 Ω，接在12 V的電源兩端，求通過這盞電燈的電流.
解：根據歐姆定律，可求得通過這盞電燈的電流
二、歐姆定律的簡單計算
例2 一個導體的電阻是6 Ω，通過它的電流是0.4 A. 若要測量此時導體兩端的電壓，應選用電壓表(如圖所示)的哪個擋位？
解：由歐姆定律，可得U =IR則求得導體兩端的電壓
U =IR=0.4 A×6 Ω =2.4 V< 3 V
因此，應選用電壓表“0~3 V”的擋位.
使用歐姆定律時的注意事項:
①同一性 I、U、R 必須是對同一個導體或同一段電路而言的，三者要一一對應.
②同時性 對于同一導體或同一段電路來說，由于開關的閉合或滑動變阻器滑片的移動，都會導致電路中的電阻、電流變化，所以公式中的三個量是針對同一時間而言的.
②電壓表的電阻很大，將電壓表接在電源兩端時，有電壓表的支路相當于斷路，所以只要電源電壓不超過電壓表的量程，就可以將電壓表直接接在電源兩端.
電流表自身的電阻很小，電壓表自身的電阻很大.前面談到電流表不允許直接連接在電源兩極，而電壓表則可以，現在學習了歐姆定律后，你能說出這樣規定的原因嗎?？
拓展：I-U 圖象相關分析與計算
(1)圖像上每一個點的物理意義：每個點都對應一個坐標(U，I )；其中I是在導體兩端電壓為U時通過這段導體的電流.
(2)圖像形狀的含義：
①一條過原點的直線：表示該導體的阻值不變；
可以在圖線上取一個整數點，根據橫縱坐標的電壓值和電流值，結合歐姆定律求電阻.
②一條曲線：表示該導體的阻值是變化的.
可以利用電阻不變，I與U成正比，求出電流值或電壓值.
例3 定值電阻R的I-U圖像如圖所示，由此可知定值電阻R的阻值為 Ω，將該定值電阻與阻值為20 Ω的定值電阻R1并聯在電源電壓是5 V的電路中，則干路的電流為 A.
在圖中任取一點，如(2 V，0.2 A)根據歐姆定律得
拓展：I-U 圖像相關分析與計算
氣敏電阻：阻值隨酒精氣體濃度的變化而變化
酒精氣體濃度越大→氣敏電阻阻值越大→電壓表的示數越大
內容：一段導體中的電流，跟加在這段導體兩端的電壓成___比， 跟這段導體的電阻成___比.
注意：同一性、_____性、條件性
I 表示通過這段導體的電流，單位是A
U表示這段導體兩端的電壓，單位是V
R表示這段導體的電阻，單位是___
1. 對歐姆定律的理解，下列說法中正確的是(　　)A. 所有電路的電流均可用歐姆定律來計算B. 通過導體的電流越大，導體的電阻就越小C. 當導體兩端電壓為零時，導體電阻也為零D. 對某一導體來說，通過導體的電流與導體兩端的電壓成正比
電阻是導體本身的性質，與電流和電壓無關
歐姆定律：導體中的電流，跟導體兩端的電壓成正比，跟導體的電阻成反比
2. 如圖所示電路中，電源電壓為3 V，閉合開關S 后，電流表示數為0.4 A，電壓表示數為1 V，則R2 的阻值是___Ω.移動滑動變阻器滑片至最左端，此時電流表示數為0.1 A，則滑動變阻器的最大阻值為____Ω.
U2=U-U1=3 V-1 V=2 V
閉合開關S，R1與R2串聯;電流表測通過R1與R2的電流;電壓表測R1兩端的電壓
U1'=U-U2'=U-I'R2 = 3 V-0.1 A×5 Ω=2.5 V
解：由歐姆定律，可求得鉛筆芯電阻阻值
3. 小強想了解一下鉛筆芯電阻的大小，他在一支鉛筆芯兩端加了3 V電壓，測通過鉛筆芯的電流是0.15 A；若加在這支鉛筆芯兩端的電壓增加到6 V時，通過它的電流又是多少安培？
則當鉛筆芯兩端電壓為6 V時，通過其的電流
4. 小強用鉛筆芯代替電阻線制作了一盞實驗臺燈.如圖所示是臺燈的原理圖，AB表示鉛筆芯，P是滑片，閉合開關S后，把滑片P移到A端時，小燈泡正常發光，這時電流表的示數為0.6 A；把滑片P移到B端時，電流表的示數為0.25 A.已知小燈泡正常發光時的電阻為10 Ω，鉛筆芯全部連入電路的阻值是20 Ω，求：(1)電源電壓；
鉛筆芯接入電路的電阻為0
閉合開關，燈泡和鉛筆芯電阻串聯接入電路，電流表測通過電路的電流
鉛筆芯接入電路最大阻值20Ω
解：(1)閉合開關，燈泡和鉛筆芯電阻串聯接入電路，電流表測通過電路的電流.滑片P移到A端時，此時鉛筆芯接入電路的電阻為0，小燈泡正常發光，電流表的示數為0.6 A；已知小燈泡正常發光時的電阻為10 Ω， 則電源電壓U＝ILRL＝0.6 A×10 Ω＝6 V
4. 小強用鉛筆芯代替電阻線制作了一盞實驗臺燈.如圖所示是臺燈的原理圖，AB表示鉛筆芯，P是滑片，閉合開關S后，把滑片P移到A端時，小燈泡正常發光，這時電流表的示數為0.6 A；把滑片P移到B端時，電流表的示數為0.25 A.已知小燈泡正常發光時的電阻為10 Ω，鉛筆芯全部連入電路的阻值是20 Ω，求：(2)滑片P移到B端時，鉛筆芯兩端的電壓；
(2)滑片P移到B端時，鉛筆芯接入電路最大阻值20 Ω，電流表的示數為0.25 A，根據歐姆定律可得，鉛筆芯兩端的電壓UAB＝IRAB＝0.25 A×20 Ω＝5 V
4. 小強用鉛筆芯代替電阻線制作了一盞實驗臺燈.如圖所示是臺燈的原理圖，AB表示鉛筆芯，P是滑片，閉合開關S后，把滑片P移到A端時，小燈泡正常發光，這時電流表的示數為0.6 A；把滑片P移到B端時，電流表的示數為0.25 A.已知小燈泡正常發光時的電阻為10 Ω，鉛筆芯全部連入電路的阻值是20 Ω，求：(3)滑片P移到B端時，小燈泡的電阻.
