（一）用電壓表測電池的電壓
1.用電壓表分別測出1節1號電池、1節5號電池的電壓、1節7號電池的電壓,并記錄；2.用電壓表測出2節1號干電池串聯的電壓，并記錄；3.用電壓表測出3節1號干電池串聯的電壓，并記錄。

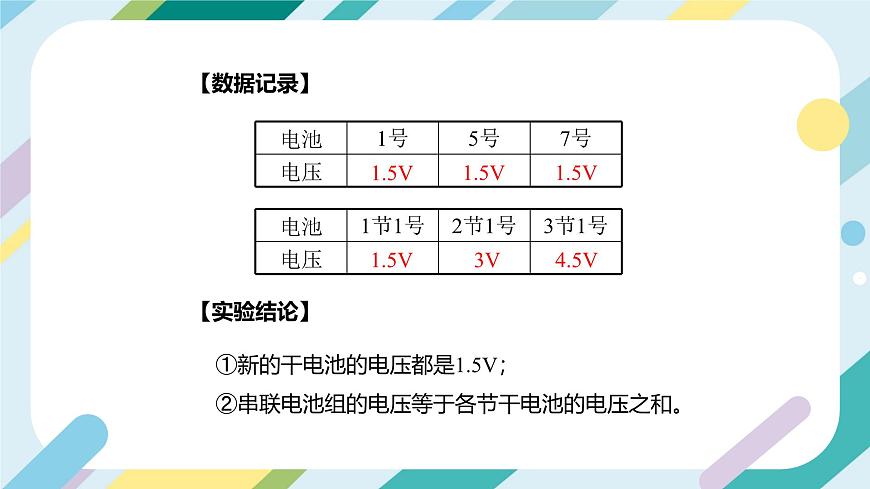

①新的干電池的電壓都是1.5V；②串聯電池組的電壓等于各節干電池的電壓之和。

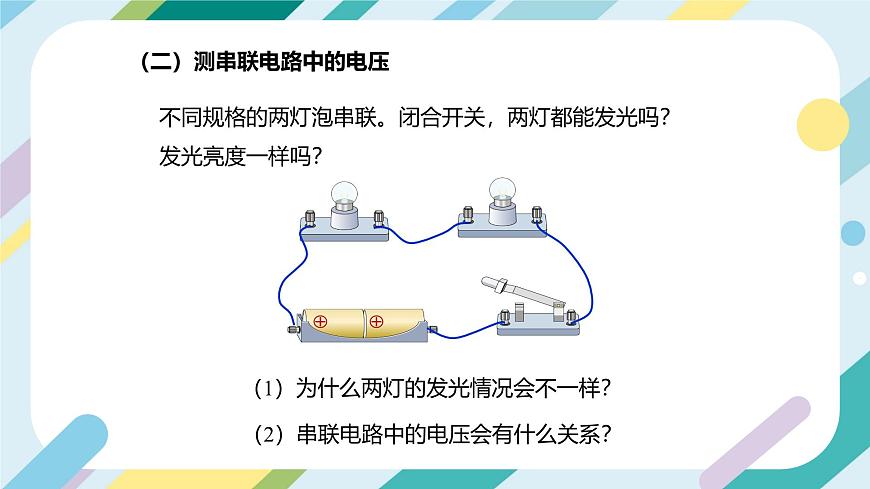

不同規格的兩燈泡串聯。閉合開關，兩燈都能發光嗎？發光亮度一樣嗎？
（2）串聯電路中的電壓會有什么關系？
（1）為什么兩燈的發光情況會不一樣？
（二）測串聯電路中的電壓

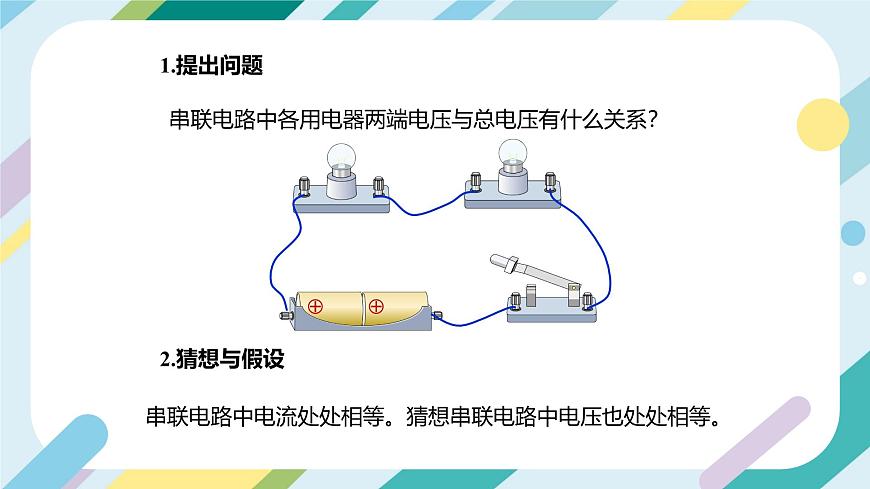

串聯電路中各用電器兩端電壓與總電壓有什么關系？
串聯電路中電流處處相等。猜想串聯電路中電壓也處處相等。
實驗器材：干電池、開關。若干個規格不同的燈泡、電壓表、導線若干。
注意：電壓表要選擇合適的量程

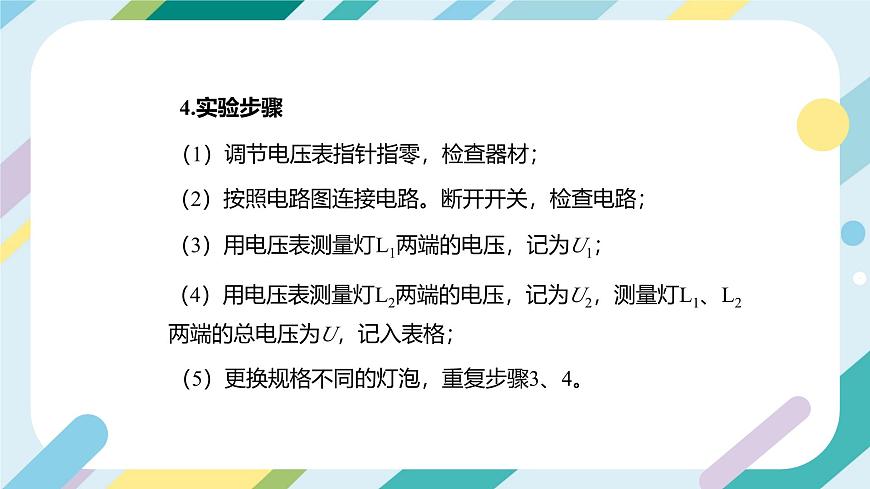

（1）調節電壓表指針指零，檢查器材；
（2）按照電路圖連接電路。斷開開關，檢查電路；
（3）用電壓表測量燈L1兩端的電壓，記為U1；
（4）用電壓表測量燈L2兩端的電壓，記為U2，測量燈L1、L2兩端的總電壓為U，記入表格；
（5）更換規格不同的燈泡，重復步驟3、4。
1.5 + 1.5 = 31.4 + 1.6 = 3··· + ··· = ······
串聯電路總電壓等于各部分兩端電壓的總和。
（1）各支路兩端的電壓與電源兩端電壓的關系是怎樣的？（2）與并聯電路中的電流關系一樣嗎？（3）與串聯電路中的電壓關系一樣嗎？
（三）測并聯電路中的電壓
（1）可能三個電壓相等；（2）可能電源電壓等于各支路兩端電壓之和。
（5）更換燈泡，重復步驟3、4。
U=U1=U2=U3=…Un
并聯電路兩端的總電壓等于各并聯支路兩端電壓。
3.如圖所示，在“研究串聯電路中電壓的規律”時，小雨同學用電壓表測出ab、bc、ac兩端的電壓分別為Uab=3V，Ubc=3V，Uac=6 V，在表中記錄數據后，下步應該做的是(　　)A.整理器材，分析數據，得出結論B.對換L1和L2的位置，再測出一組電壓值C.改變電源電壓，再測出幾組電壓值D.換用不同規格的小燈泡，再測出幾組電壓值
4.如圖所示，開關S閉合，兩個燈均正常發光，電流表A1的示數為0.8A，電流表A2的示數為0.5A，電壓表的示數為8V。下列判斷不正確的是（　?。〢．通過燈L1的電流為0.3 AB．燈L1兩端的電壓為8VC．燈L2兩端的電壓為8 VD．電源兩端的電壓為16 V
