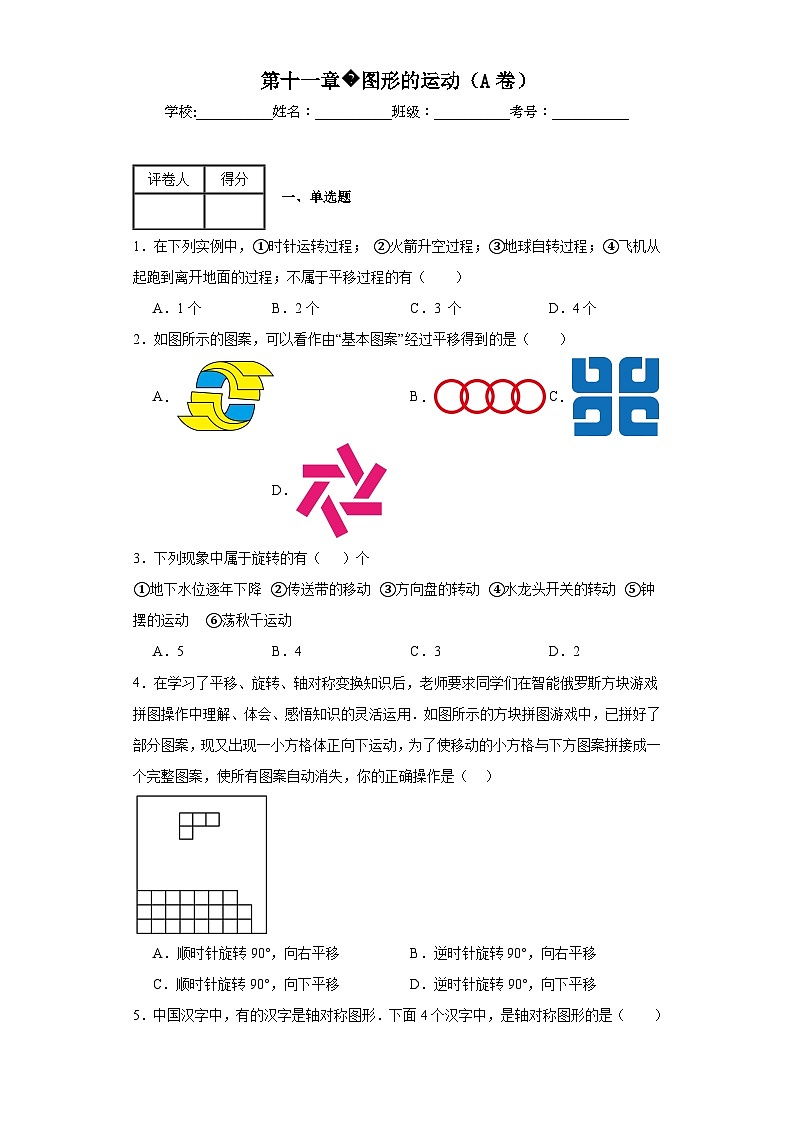

?第十一章?圖形的運動（A卷）
學校:___________姓名：___________班級：___________考號：___________

評卷人
得分



一、單選題
1．在下列實例中，①時針運轉過程； ②火箭升空過程；③地球自轉過程；④飛機從起跑到離開地面的過程；不屬于平移過程的有（　?。?br /> A．1個 B．2個 C．3 個 D．4個
2．如圖所示的圖案，可以看作由“基本圖案”經過平移得到的是（　　）
A． B． C． D．
3．下列現象中屬于旋轉的有（?????）個
①地下水位逐年下降??②傳送帶的移動??③方向盤的轉動??④水龍頭開關的轉動??⑤鐘擺的運動????⑥蕩秋千運動
A．5 B．4 C．3 D．2
4．在學習了平移、旋轉、軸對稱變換知識后，老師要求同學們在智能俄羅斯方塊游戲拼圖操作中理解、體會、感悟知識的靈活運用．如圖所示的方塊拼圖游戲中，已拼好了部分圖案，現又出現一小方格體正向下運動，為了使移動的小方格與下方圖案拼接成一個完整圖案，使所有圖案自動消失，你的正確操作是（????）

A．順時針旋轉90°，向右平移 B．逆時針旋轉90°，向右平移
C．順時針旋轉90°，向下平移 D．逆時針旋轉90°，向下平移

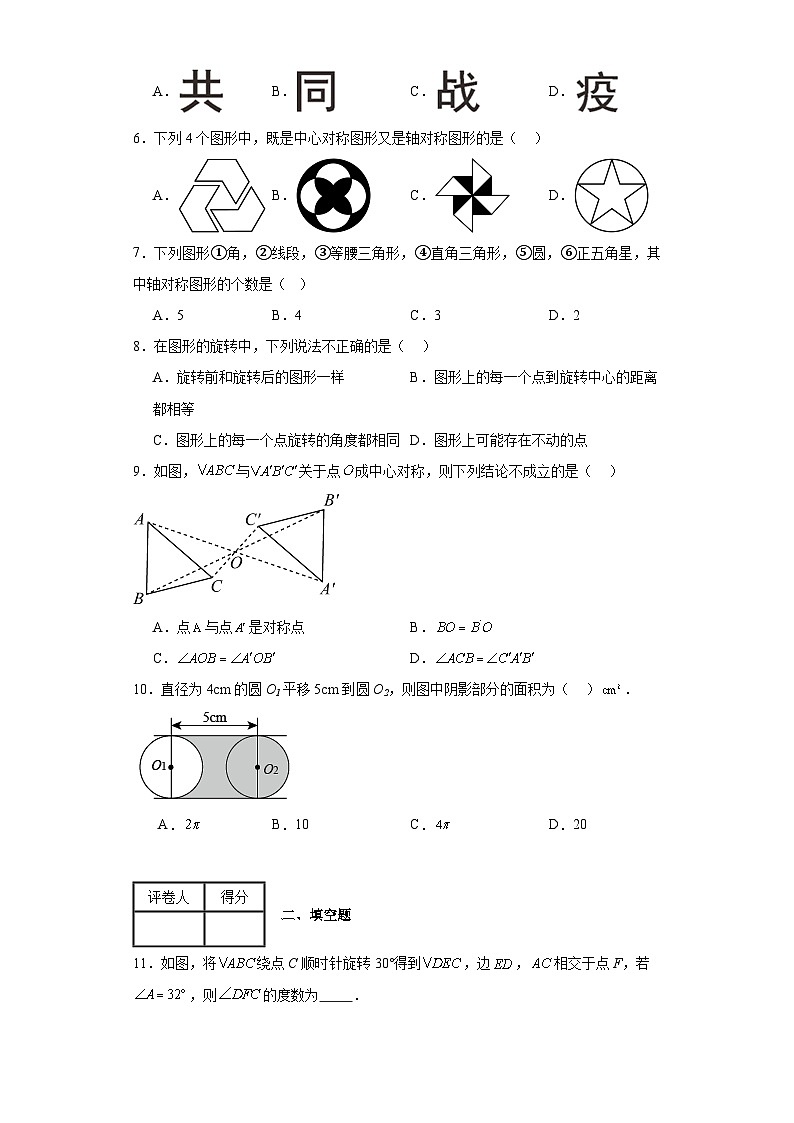

5．中國漢字中，有的漢字是軸對稱圖形．下面4個漢字中，是軸對稱圖形的是（　?。?br /> A． B． C． D．
6．下列4個圖形中，既是中心對稱圖形又是軸對稱圖形的是（????）
A． B． C． D．
7．下列圖形①角，②線段，③等腰三角形，④直角三角形，⑤圓，⑥正五角星，其中軸對稱圖形的個數是（???）
A．5 B．4 C．3 D．2
8．在圖形的旋轉中，下列說法不正確的是（????）
A．旋轉前和旋轉后的圖形一樣 B．圖形上的每一個點到旋轉中心的距離都相等
C．圖形上的每一個點旋轉的角度都相同 D．圖形上可能存在不動的點
9．如圖，與關于點成中心對稱，則下列結論不成立的是（????）

A．點與點是對稱點 B．
C． D．
10．直徑為4cm的圓O1平移5cm到圓O2，則圖中陰影部分的面積為（????）．

A． B．10 C． D．20

評卷人
得分



二、填空題

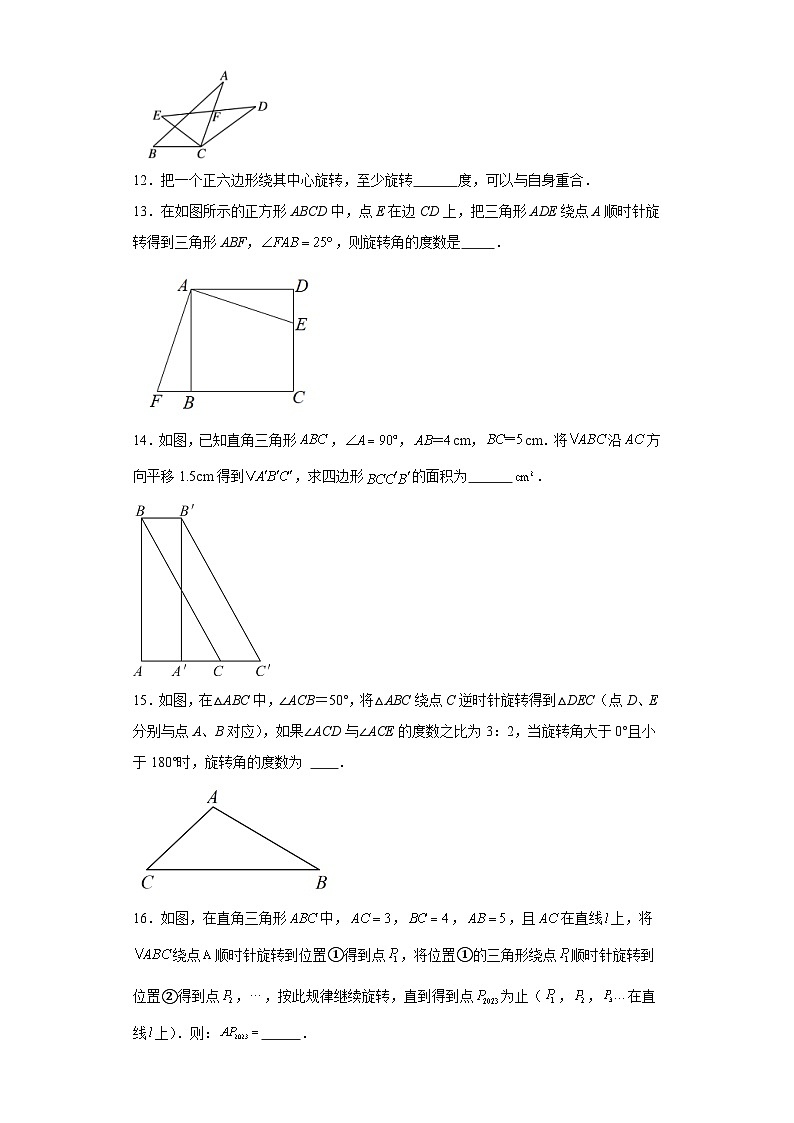

11．如圖，將繞點C順時針旋轉30°得到，邊，相交于點F，若，則的度數為 ．

12．把一個正六邊形繞其中心旋轉，至少旋轉 度，可以與自身重合．
13．在如圖所示的正方形ABCD中，點E在邊CD上，把三角形ADE繞點A順時針旋轉得到三角形ABF，，則旋轉角的度數是 ．

14．如圖，已知直角三角形，，cm，cm．將沿方向平移1.5cm得到，求四邊形的面積為 ．

15．如圖，在△ABC中，∠ACB＝50°，將△ABC繞點C逆時針旋轉得到△DEC（點D、E分別與點A、B對應），如果∠ACD與∠ACE的度數之比為3：2，當旋轉角大于0°且小于180°時，旋轉角的度數為 ．

16．如圖，在直角三角形中，，，，且在直線上，將繞點順時針旋轉到位置①得到點，將位置①的三角形繞點順時針旋轉到位置②得到點，，按此規律繼續旋轉，直到得到點為止（，，在直線上）．則： ．


評卷人
得分



三、解答題
17．如圖，已知三角形ABC、直線l，點O是線段AB的中點．（不寫畫法，保留畫圖痕跡，并寫出畫圖結論）

（1）畫出三角形ABC關于直線l的軸對稱的圖形；
（2）畫出三角形ABC關于點O的中心對稱的圖形．








18．如圖，在每個小正方形的邊長為1個單位長度的網格中，三角形ABC的頂點均在格點（網格線的交點）上．

(1)將三角形ABC向右平移5個單位長度得到三角形，畫出三角形（點，，分別為點A，B，C的對應點）
(2)將三角形ABC繞點C逆時針旋轉90°，得到三角形，畫出三角形（點，分別為點A，B的對應點）．








19．如圖，已知和 及點O．

(1)畫出關于點O對稱的；
(2)若與關于點對稱，請確定點的位置．








20．如圖，已知在平面內有三角形ABC和點D，請根據下列要求畫出對應的圖形，并回答問題．
（1）將△ABC平移，使得點A平移到圖中點D的位置，點B、點C的對應點分別為點E、點F，請畫出△DEF．
（2）畫出△ABC關于點D成中心對稱的△A1B1C1．
（3）△DEF與△A1B1C1是否關于某個點成中心對稱？如果是，請在圖中畫出這個對稱中心，并記作點O．









21．我們通常在施工項目附近的地面上，看到如下圖中的向?qū)俗R，它是道路施工安全標志，表示車輛及行人向左或向右行駛，為其作出正確的向?qū)?，如果你是安全標志的設計人員，請利用下面的方格圖，解決下列問題：

(1)畫出安全標志圖形向右平移4格后的圖形，并標注A、B的對應點A'、B'；
(2)完成（1）后，圖中AB與A'B'的位置關系是_______，數量關系是_______．








22．如圖，中，，，，逆時針旋轉一定角度后能與重合，且點恰好為的中點．

(1)指出旋轉中心，并求出旋轉了多少度；
(2)求出的度數和的長．








23．如圖，在正方形ABCD中，點E是AB邊上的一點，AE＝a，BE＝b．

(1)將繞點D旋轉，使DA與DC重合，點E落在點F處，畫出；
(2)聯結EF，求出的面積．（結果用含a、b的代數式表示）








24．如圖所示，正方形網格中，的三個頂點都在格點上．

(1)把沿方向平移后，點移到點，在網格中畫出平移后得到的；
(2)把繞點按逆時針方向旋轉，在網格中畫出旋轉后得到的；
(3)在平移過程中，線段掃過的圖形的面積是______．








25．如圖，已知四邊形ABCD和直線MN．

(1)畫出四邊形A1B1C1D1，使四邊形A1B1C1D1與四邊形ABCD關于直線MN成軸對稱；
(2)畫出四邊形A2B2C2D2，使四邊形A2B2C2D2與四邊形ABCD關于點O成中心對稱；
(3)四邊形A1B1C1D1與四邊形A2B2C2D2的位置關系是 　?。?br />







26．在七年級下期的數學課堂中，我們共同學習了平移、旋轉等圖形變換，這些圖形變換不僅可以應用到精美的圖案設計上，還可以應用到解決生活實際問題上，下面請同學們按要求完成如下簡單畫圖和架橋設計：
（一）按要求作圖
如圖（1），在邊長為1個單位長度的小正方形組成的網格中，點A，B，C都是格點．
（1）將三角形ABC向左平移6個單位長度得到三角形，請畫出三角形；
（2）將三角形ABC繞點O按逆時針方向旋轉180°得到三角形，請畫出三角形．
（二）橋架在哪？
我們知道，“兩點之間線段最短”常常用在求兩地之間最短路徑上，現在有如圖（2）所示A，B兩村，兩村之間有條河，河的兩岸互相平行，河的寬度為定值．現在要在河上架橋（橋要求垂直于河的兩岸），問橋MN架在何處，才能使得從A村到B村的路程最短？要求作出圖形（保留作圖痕跡）并說明作圖依據．









27．如圖所示是由邊長為1的小等邊三角形構成的網格，每個網格圖中有3個小等邊三角形已涂上陰影．請在余下的空白小等邊三角形中，按下列要求選取三個涂上陰影，使得6個陰影小等邊三角形組成一個中心對稱圖形．（只需要填涂三種不同情況）









28．正方形綠化場地擬種植兩種不同顏色（用陰影部分和非陰影部分表示）的花卉，要求種植的花卉能組成軸對稱或中心對稱圖案，下面是三種不同設計方案中的一部分．

(1)請把圖①、圖②補成既是軸對稱圖形，又是中心對稱圖形，并畫出一條對稱軸；
(2)把圖③補成只是中心對稱圖形，并把中心標上字母P．








29．如圖1，圖2，圖3的網格均由邊長為1的小正方形組成，圖1是三國時期吳國的數學家趙爽所繪制的“弦圖”，它由四個形狀、大小完全相同的直角三角形組成，趙爽利用這個“弦圖”對勾股定理作出了證明，是中國古代數學的一項重要成就，請根據下列要求解答問題．

(1)圖1中的“弦圖”的四個直角三角形組成的圖形是　 　對稱圖形（填“軸”或“中心”）．
(2)請將“弦圖”中的四個直角三角形通過你所學過的圖形變換，在圖2，3的方格紙中設計另外兩個不同的圖案，畫圖要求：
①每個直角三角形的頂點均在方格紙的格點上，且四個三角形互不重疊，不必涂陰影；
②圖2中所設計的圖案（不含方格紙）必須是軸對稱圖形而不是中心對稱圖形；圖3中所設計的圖案（不含方格紙）必須既是軸對稱圖形，又是中心對稱圖形．









參考答案：
1．B
【分析】根據平移的定義，逐一判斷即可解答．
【詳解】解：在下列實例中：
①時針運轉過程，不屬于平移；
②火箭升空過程，屬于平移；
③地球自轉過程，不屬于平移；
④飛機從起跑到離開地面的過程，屬于平移；
所以，不屬于平移過程的有2個，
故選：B．
【點睛】本題考查了平移的定義，掌握平移的定義是解題的關鍵．平移，是指在同一平面內，將一個圖形上的所有點都按照某個直線方向做相同距離的移動，這樣的圖形運動叫做圖形的平移運動，簡稱平移．
2．B
【分析】根據平移的概念：在平面內，把一個圖形整體沿某一的方向移動，這種圖形的平行移動，叫做平移變換，簡稱平移，即可選出答案．
【詳解】解：A、不是由“基本圖案”經過平移得到，故此選項不符合題意；
B、是由“基本圖案”經過平移得到，故此選項符合題意；
C、不是由“基本圖案”經過平移得到，故此選項不符合題意；
D、不是由“基本圖案”經過平移得到，故此選項不符合題意；
故選B．
【點睛】本題考查生活中的平移現象，仔細觀察各選項圖形是解題的關鍵．
3．B
【分析】根據平移和旋轉的定義對各小題分析判斷后利用排除法求解．
【詳解】解：①地下水位逐年下降，是平移現象；
②傳送帶的移動，是平移現象；
③方向盤的轉動，是旋轉現象；
④水龍頭開關的轉動，是旋轉現象；
⑤鐘擺的運動，是旋轉現象；
⑥蕩秋千運動，是旋轉現象．
屬于旋轉的有③④⑤⑥共4個．
故選：B．
【點睛】本題考查了生活中的平移與旋轉，是基礎題，熟練掌握平移與旋轉的定義是解題的關鍵．
4．A
【分析】根據小方格體的兩格與三格的不同，結合要填入的空格的形狀解答．
【詳解】解：觀察圖形可知，出現的小方格體需順時針旋轉90°，向右平移．
故選：A．
【點睛】本題考查了利用旋轉設計圖案，利用平移設計圖案，認準小方格的特征與需要填入的空格的形狀是解題的關鍵．
5．A
【詳解】根據軸對稱圖形的概念：如果一個圖形沿一條直線折疊，直線兩旁的部分能夠互相重合，這個圖形叫做軸對稱圖形進行分析即可．
【解答】解：A．是軸對稱圖形，故此選項符合題意；
B．不是軸對稱圖形，故此選項不合題意；
C．不是軸對稱圖形，故此選項不合題意；
D．不是軸對稱圖形，故此選項不合題意．
故選：A．
【點睛】本題考查了軸對稱圖形的識別，掌握軸對稱圖形的概念是解題的關鍵．
6．B
【分析】根據軸對稱圖形與中心對稱圖形的概念依次分析求解．
【詳解】解：A、不是軸對稱圖形，也不是中心對稱圖形，故本選項不合題意；
B、既是軸對稱圖形，又是中心對稱圖形，故本選項符合題意；
C、不是軸對稱圖形，是中心對稱圖形，故本選項不合題意；
D、是軸對稱圖形，不是中心對稱圖形，故本選項不合題意．
故選B．
【點睛】本題考查中心對稱圖形與軸對稱圖形的概念：軸對稱圖形的關鍵是尋找對稱軸，圖形兩部分沿對稱軸折疊后可重合；中心對稱圖形是要尋找對稱中心，旋轉180度后與原圖重合．
7．A
【分析】根據軸對稱圖形的概念：如果一個圖形沿一條直線折疊，直線兩旁的部分能夠互相重合，這個圖形叫做軸對稱圖形，這條直線叫做對稱軸，這時，我們也可以說這個圖形關于這條直線對稱，進而判斷得出答案．
【詳解】解：①角，②線段，③等腰三角形，④直角三角形，⑤圓，⑥正五角星，其中軸對稱圖形的是：①②③⑤⑥，共5個．
故選：A．
【點睛】此題主要考查了軸對稱圖形，正確掌握軸對稱圖形的定義是解題關鍵．
8．B
【分析】根據旋轉的性質對A、B、C進行判斷；利用旋轉中心為圖形上一點的情況可 D進行判斷．
【詳解】解：A、旋轉前和旋轉后的圖形全等，故A選項不符合題意；
B、在圖形上的對應點到旋轉中心的距離相等，故B選項符合題意；
C、圖形上每一點移動的角度相同，都等于旋轉角，故C選項不符合題意；
D、圖形上可能存在不動的點，故D選項不符合題意．
故選：B．
【點睛】本題考查了旋轉的性質：對應點到旋轉中心的距離相等；對應點與旋轉中心所連線段的夾角等于旋轉角；旋轉前、后的圖形全等．
9．D
【分析】根據中心對稱的性質判斷即可．
【詳解】解：與△關于點成中心對稱，
點與是一組對稱點，，，
A，B，C都不合題意．
與不是對應角，
不成立．
故選：D．
【點睛】本題考查中心對稱的性質，解題的關鍵是掌握中心對稱的性質．
10．D
【分析】根據陰影部分的面積=矩形ABCD的面積求解即可．
【詳解】解：如圖，

陰影部分的面積=矩形ABCD的面積=4×5=20，
故選：D．
【點睛】本題考查了平移的性質等知識，解題的關鍵是學會用轉化的思想思考問題．
11．118°/180度
【分析】將△ABC繞點C順時針旋轉30°得到△DEC，得∠ACD=30°，∠A=∠D=32°，進而根據三角形的內角和定理得結果．
【詳解】解：∵將△ABC繞點C順時針旋轉30°得到△DEC，
∴∠ACD=30°，∠A=∠D=32°，
∴∠DFC=180°-（∠ACD+∠D）=180°-（32°+30°）=118°，
故答案為：118°．
【點睛】本題主要考查了旋轉的性質，三角形內角和定理，熟練掌握旋轉的性質是解題的關鍵．
12．60
【分析】正六邊形連接各個頂點和中心，這些連線會將360°分成6分，每份60°因此至少旋轉60°，正六邊形就能與自身重合．
【詳解】360°÷6=60°
故答案為：60
【點睛】本題考查中心對稱圖形的性質，根據圖形特征找到最少旋轉度數是本題關鍵．
13．90°
【分析】根據圖形旋轉前后對應點與旋轉中心的連線的夾角即為旋轉角確定把△ADE繞點A順時針旋轉得到△ABF后旋轉角即為∠DAB，然后根據正方形的性質求解．
【詳解】解：∵把△ADE繞點A順時針旋轉得到△ABF，
∴旋轉角為∠DAB，
又∵四邊形ABCD是正方形，
∴∠DAB=90°，
故答案為：90°．
【點睛】本題考查旋轉的性質，理解旋轉角的概念是解題基礎．
14．6
【分析】根據題意，再結合平移的性質，可得，cm，，，然后再根據等量代換，得出，然后再根據等量代換，得出，然后再根據長方形的特征，得出四邊形是長方形，然后再根據長方形的面積公式，算出長方形的面積，即可得出四邊形的面積．
【詳解】解：如圖，
∵沿方向平移1.5cm得到，
∴的對應點為點，點的對應點為點，點的對應點為點，
∴由平移的性質，可得：cm，cm，，
又∵沿方向平移1.5cm得到，
∴，
又∵，
，
∴，
∵，
，
∴，
∵，，，
∴根據長方形的特征，可得：四邊形是長方形，
∴，
∴

故答案為：6
【點睛】本題考查了平移的性質，等量代換，根據長方形的特征判定長方形，長方形的面積公式，解本題的關鍵在熟練掌握平移的性質．平移的性質：1、形狀大小不變；2、對應點的連線平行（或在同一直線上）且相等；3、對應線段平行（或在同一直線上）且相等，對應角相等．
15．或
【分析】分兩種情況：當旋轉角小于50°時和當旋轉角大于50°時，分別畫出圖形，由∠ACD與∠ACE的度數之比為3：2，求出∠ACE，即可得到旋轉角度數．
【詳解】解：當旋轉角小于50°時，如圖：

∵∠ACB＝50°，△ABC繞點C逆時針旋轉得到△DEC，
∴∠DCE＝50°，
∵∠ACD與∠ACE的度數之比為3：2，
∴∠ACE＝×50°＝20°，
∴旋轉角∠BCE＝∠ACB﹣∠ACE＝30°，
當旋轉角大于50°時，如圖：

∵∠ACD與∠ACE的度數之比為3：2，∠DCE＝∠ACB＝50°，
∴∠ACE＝2∠DCE＝100°，
∴旋轉角∠BCE＝∠ACB+∠ACE＝150°，
故答案為：30°或150°．
【點睛】本題考查旋轉變換，是重要考點，掌握分類討論法是解題關鍵．
16．8093
【分析】觀察發現，每旋轉3次為一個循環組依次循環，用2021除以3求出循環組數，然后列式計算即可得解．
【詳解】解：∵Rt△ABC中，∠ACB=90°，AC=3，BC=4，AB=5，
∴將△ABC繞點A順時針旋轉到①，可得到點，此時；
將位置①的三角形繞點順時針旋轉到位置②，可得到點，此時；
將位置②的三角形繞點順時針旋轉到位置③，可得到點，此時；
又∵2023÷3=，
∴，
故答案為：8093．
【點睛】本題考查了旋轉的性質及圖形的規律問題，得到AP的長度依次增加5，4，3，且三次一循環是解題的關鍵．
17．（1）圖形見解析；（2）圖形見解析
【分析】（1）分別作出點A、B、C關于直線l的對稱點F、H、G，再依次連接即可畫出三角形ABC關于直線l的軸對稱的圖形；
（2）延長CO至E使OE=OC，則△ABE即為三角形ABC關于點O的中心對稱的圖形．
【詳解】（1）如圖所示，△ABC關于直線l的軸對稱的圖形為△FHG；
（2）如圖所示，△ABC關于點O的中心對稱的圖形△BAE；

【點睛】本題考查的是作圖-軸對稱作圖和作中心對稱圖形，熟知軸對稱和中心對稱的性質是解答此題的關鍵．
18．(1)見解析
(2)見解析

【分析】（1）根據平移的性質作圖即可．
（2）根據旋轉的性質作圖即可．
【詳解】（1）解：如圖：

（2）解：如圖：

【點睛】本題考查作圖——平移變換、旋轉變換，熟練掌握平移和旋轉的性質是解答本題的關鍵．
19．(1)見解析
(2)見解析

【分析】（1）連接三角形的各頂點與O的連線，并延長相同長度，找到對應點，順次連接．
（2）若與關于點對稱，連接兩組對應點的連線的交點O就是對稱點．
【詳解】（1）
（2）
【點睛】本題考查旋轉變換作圖，在找旋轉中心時，要抓住“動”與“不動”，看圖是關鍵．
20．（1）畫圖見解析；（2）畫圖見解析；（3）是，畫圖見解析．
【分析】（1）利用點A和點D的位置確定平移方向與距離，然后利用此平移規律畫出B、C的對應點E、F即可；
（2）延長AD到A1，使A1D＝DA，延長BD到B1，使B1D＝DB，延長CD到C1，使C1D＝DC；
（3）連接EC1、FB1，EC1、FB1和DA1相交于O點，則可判斷△DEF與△A1B1C1關于O點成中心對稱．
【詳解】解：（1）如圖，△DEF為所作；
（2）如圖，△A1B1C1為所作；

（3）△DEF與△A1B1C1關于點O成中心對稱，如圖，點O為所作．
【點睛】本題考查了作圖—旋轉變換：根據旋轉的性質可知，對應角都相等都等于旋轉角，對應線段也相等，由此可以通過作相等的角，在角的邊上截取相等的線段的方法，找到對應點，順次連接得出旋轉后的圖形．也考查了由兩個中心對稱圖形連接對應點找出對稱中心．
21．(1)見解析
(2)平行（或AB//A′B′），相等（或AB= A′B′）

【分析】（1）利用平移變換的性質求出平移后的圖形即可；
（2）利用平移變換的性質判斷即可．
【詳解】（1）解：圖形如圖所示：

（2）解：ABA′B′，AB＝A′B′，
故答案為：ABA′B′，AB＝A′B′．
【點睛】本題考查作圖﹣利用平移設計圖案，解題的關鍵是理解題意，靈活運用所學知識解決問題．
22．(1)旋轉中心為點，旋轉角度為
(2)，

【分析】（1）由三角形內角和定理可求，即可求解；
（2）由旋轉的性質可得，，，即可求解．
【詳解】（1）解：，
，
旋轉中心為點A，旋轉角度為；
（2）解：逆時針旋轉一定角度后能與重合，
，，，
，
點是的中點，
，
．
【點睛】本題考查了旋轉的性質，掌握旋轉的性質是解題的關鍵．
23．(1)見解析
(2)

【分析】(1)根據旋轉的性質即可得到結論；
(2)根據旋轉的性質得到CF=AE=a，∠DCF=90°，推出B，C，F(xiàn)三點共線，根據三角形的面積公式即可得到結論．
【詳解】（1）解：如圖所示；

（2）解：由旋轉圖形的性質可知，CF＝AE＝a，，
∴，即B、C、F三點共線，
∴
＝－
＝
＝
＝．
【點睛】本題考查了作圖?旋轉變換，旋轉的性質，三角形的面積的計算，熟練掌握旋轉的性質是解題的關鍵．
24．(1)見解析
(2)見解析
(3)9

【分析】（1）根據平移的性質作圖即可．
（2）根據旋轉的性質作圖即可．
（3）連接AA1，CC1，則在平移過程中，線段AC掃過的圖形為平行四邊形ACC1A1，S平行四邊形ACC1A1=S△AB1C+S△B1C1C+S△A1B1C1，結合三角形的面積公式求解即可．
【詳解】（1）解：（1）如圖，△A1B1C1即為所求．

（2）解：如圖，△A1B2C2即為所求．

（3）解：連接AA1，CC1，

則在平移過程中，線段AC掃過的圖形為平行四邊形ACC1A1，
S平行四邊形ACC1A1=S△AB1C+S△B1C1C+S△A1B1C1=×3×2+×3×3+×3×1=9．
∴在平移過程中，線段AC掃過的圖形面積為9．
故答案為：9．
【點睛】本題考查作圖－平移變換、旋轉變換，熟練掌握平移和旋轉的性質是解答本題的關鍵．
25．(1)見解析；
(2)見解析；
(3)關于直線成軸對稱．

【分析】（1）根據軸對稱的性質即可畫出四邊形A1B1C1D1，使四邊形A1B1C1D1與四邊形ABCD關于直線MN成軸對稱；
（2）根據中心對稱性質即可畫出四邊形A2B2C2D2，使四邊形A2B2C2D2與四邊形ABCD關于點O成中心對稱；
（3）結合以上畫圖確定四邊形A1B1C1D1與四邊形A2B2C2D2的位置關系即可．
【詳解】（1）解：如圖，A1B1C1D1即為所求；

（2）解：如圖，A2B2C2D2即為所求；

（3）解：如圖可知: 四邊形A1B1C1D1與四邊形A2B2C2D2關于直線CO成軸對稱．
故答案為：關于直線CO成軸對稱．
【點睛】本題主要考查了軸對稱的性質、中心對稱的性質以及抽對稱圖形的識別，掌握軸對稱和中心對稱的性質成為解答本題的關鍵．
26．（一）（1）見解析；（2）見解析；（二）見解析，依據：①平移；②兩點之間線段最短
【分析】（一）（1）利用平移變換的性質分別作出A，B，C的對應點，，即可；
（2）利用中心對稱變換的性質分別作出A，B，C的對應點，，即可；
（二）我們不妨設河寬為EF（橋?qū)挼扔诤訉挘?，我們干脆先走這段距離，將河寬EF平移到AC的位置，此時可以假設已經過橋，要求A到B之間距離最短，則只需B到C之間最短即可，連接BC，交河岸b于點N，過點N作a和b的公垂線段MN，MN即為架橋之處．
【詳解】解：（一）（1）如圖（1），三角形即為所求；
（2）如圖（1），三角形即為所求；

（二）如圖（2），因為河寬為定值，也就是說從A到B，不管橋架在何處，都免不了要走這段距離，我們不妨設河寬為EF（橋?qū)挼扔诤訉挘覀兏纱嘞茸哌@段距離，將河寬EF平移到AC的位置，此時可以假設已經過橋，要求A到B之間距離最短，則只需B到C之間最短即可，連接BC，交河岸b于點N，過點N作a和b的公垂線段MN，MN即為架橋之處．
作圖依據：1．平移；2．兩點之間線段最短．
【點睛】本題考查作圖-利用旋轉設計圖案，解題的關鍵是掌握平移變換的性質，學會利用平移變換解決最短問題．
27．畫圖見解析
【分析】中心對稱圖形的定義：把一個圖形繞某點旋轉后能夠與自身重合，則這個圖形是中心對稱圖形，這個點是對稱中心，根據定義畫圖即可．
【詳解】解：如圖，

【點睛】本題考查的是利用中心對稱圖形的含義設計圖案，掌握“中心對稱圖形的定義”是解本題的關鍵．
28．(1)見解析
(2)見解析

【分析】（1）根據軸對稱圖形，中心對稱圖形的性質畫出圖形即可．
（2）根據中心對稱圖形的定義畫出圖形即可．
【詳解】（1）解：圖形如圖①②所示．

（2）解：圖形如圖③所示，點P即為所求作．
【點睛】本題考查利用旋轉變換設計圖案，正方形的性質，軸對稱圖形，中心對稱圖形等知識，解題的關鍵是理解題意，靈活運用所學知識解決問題．
29．(1)中心
(2)見解析

【分析】（1）利用中心對稱圖形的意義得到答案即可；
（2）①每個直角三角形的頂點均在方格紙的格點上，且四個三角形不重疊，是軸對稱圖形；
②所設計的圖案（不含方格紙）必須是中心對稱圖形或軸對稱圖形．
【詳解】（1）圖1中的“弦圖”的四個直角三角形組成的圖形是中心對稱圖形，
故答案為：中心；
（2）如圖2是軸對稱圖形而不是中心對稱圖形；

圖3既是軸對稱圖形，又是中心對稱圖形．
【點睛】本題考查利用旋轉或軸對稱設計方案，關鍵是理解旋轉和軸對稱的概念，按要求作圖即可．
