初中物理人教版九年級全冊第3節 電阻的測量教課ppt課件

這是一份初中物理人教版九年級全冊第3節 電阻的測量教課ppt課件，共16頁。PPT課件主要包含了電流I，電壓U，電阻R，表達式，由歐姆定律，新課點播，測定值電阻，實驗?zāi)康?，?shí)驗原理，實驗器材等內容，歡迎下載使用。

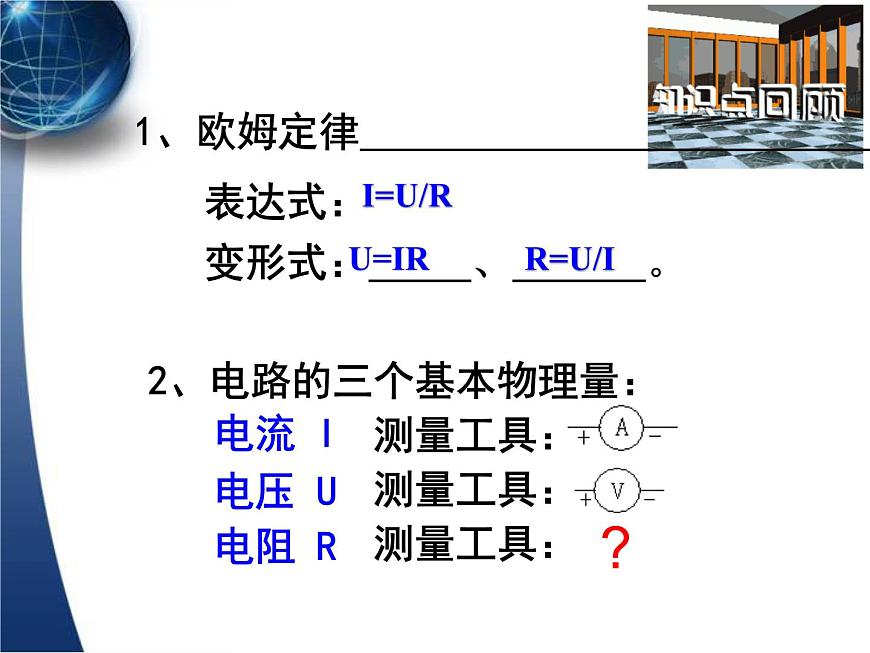

2、電路的三個基本物理量： 測量工具： 測量工具： 測量工具：
變形式： 、 。
1、歐姆定律
用電壓表和電流表分別測出電阻工作時的電壓和電流，就可以間接測出它的電阻。
　　　　　　

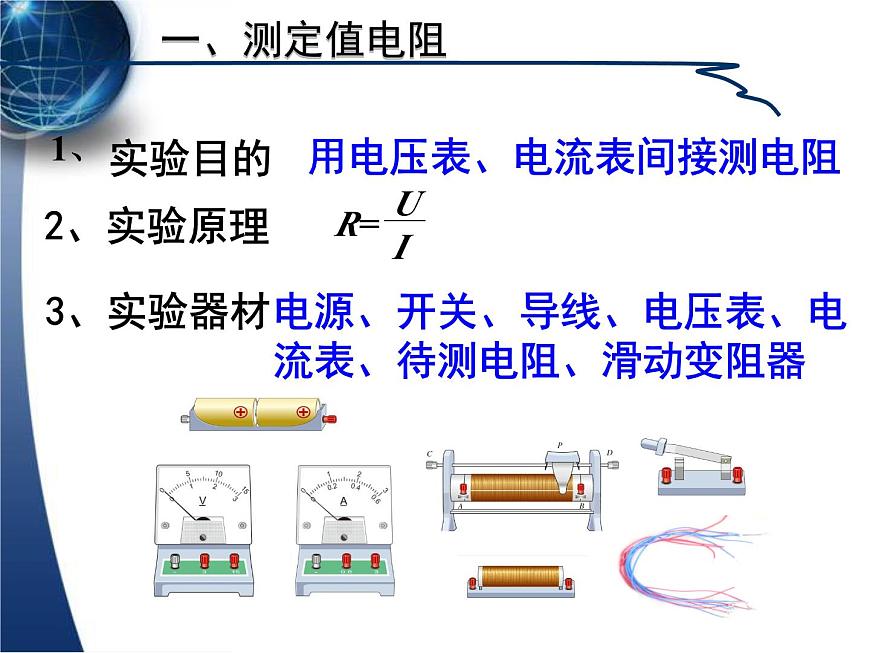

用電壓表、電流表間接測電阻
電源、開關、導線、電壓表、電流表、待測電阻、滑動變阻器
只能測出一組數據，計算出來的電阻不夠準確
1、保護電路2、改變待測電阻兩端電壓和電路中的電流
思考：電路中為什么要接入滑動變阻器？
目的：

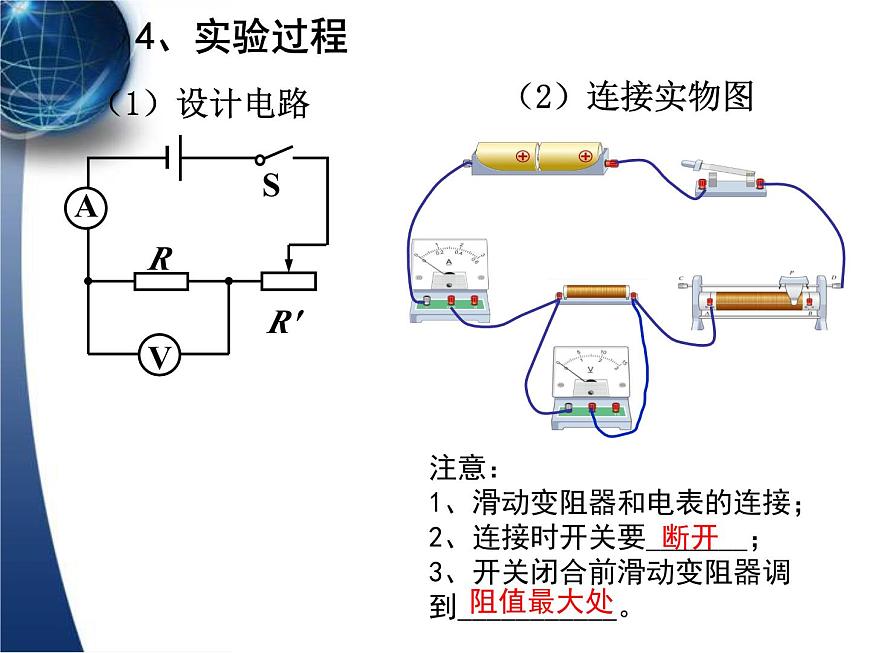

注意：1、滑動變阻器和電表的連接；2、連接時開關要_______；3、開關閉合前滑動變阻器調到___________。

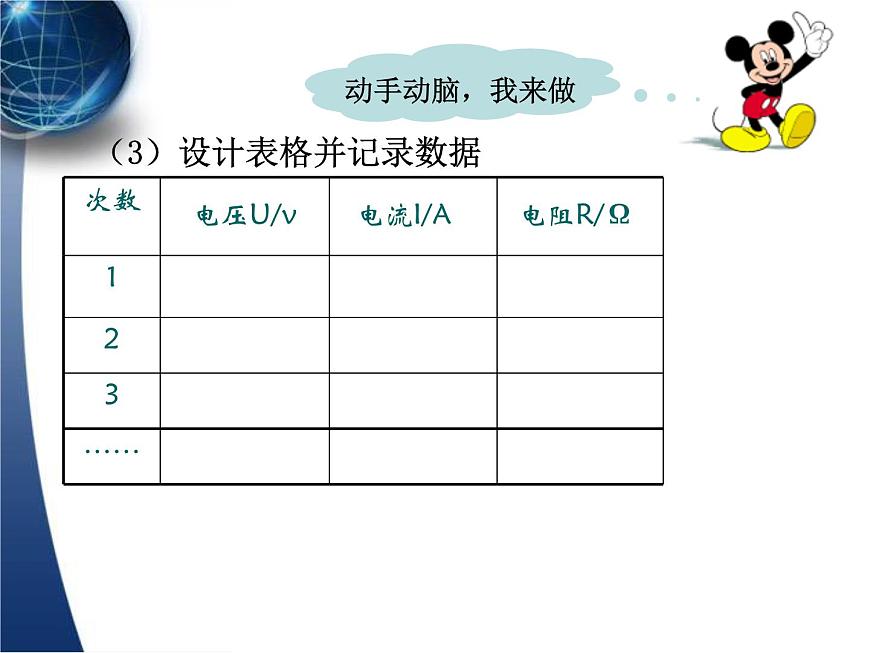

（3）設計表格并記錄數據
1．將上述實驗中的定值電阻換成小燈泡，用同樣的方法測定小燈泡的電阻。2．多測幾組數據，根據實驗數據分別計算出小燈泡的電阻。
1、當電壓值和電流值變化時，算出的電阻值有沒有變化？這是怎么回事呢？?
1、比較計算出的幾個數值，看看每次算出的小燈泡電阻的大小相同嗎？有什么變化規律？你能分析出其中的原因嗎？2、將定值電阻換成小燈泡后，還能不能多次計算再取平均值？說說你的理由。
電阻是導體本身的一種性質，和導體中的電流及導體兩端的電壓無關。
求平均值 減小誤差
燈絲的電阻隨溫度升高而增大。
找規律 此時不能求平均值
注意：多次測量的目的：
定值電阻的阻值是不變的。
?滑動變阻器在電路中的作用
1、一個正常發光時電壓為3.8V的小燈泡，小明在1.2V下測出它的電阻，接著又將燈泡兩端電壓調到3.8V測出其電阻，小明發現后一次電阻比第一次大得多，這是因?yàn)? )A．實驗方法不對 B．實驗誤差C．導體的電阻跟溫度有關D．實驗錯誤
2.將一根阻值為12Ω的電阻線接入電路中，當通過其電流為0.5A，其電阻為___Ω,當通過其電流為1A，其電阻為___Ω,當通過其電流為0A,其電阻值是_____Ω.
