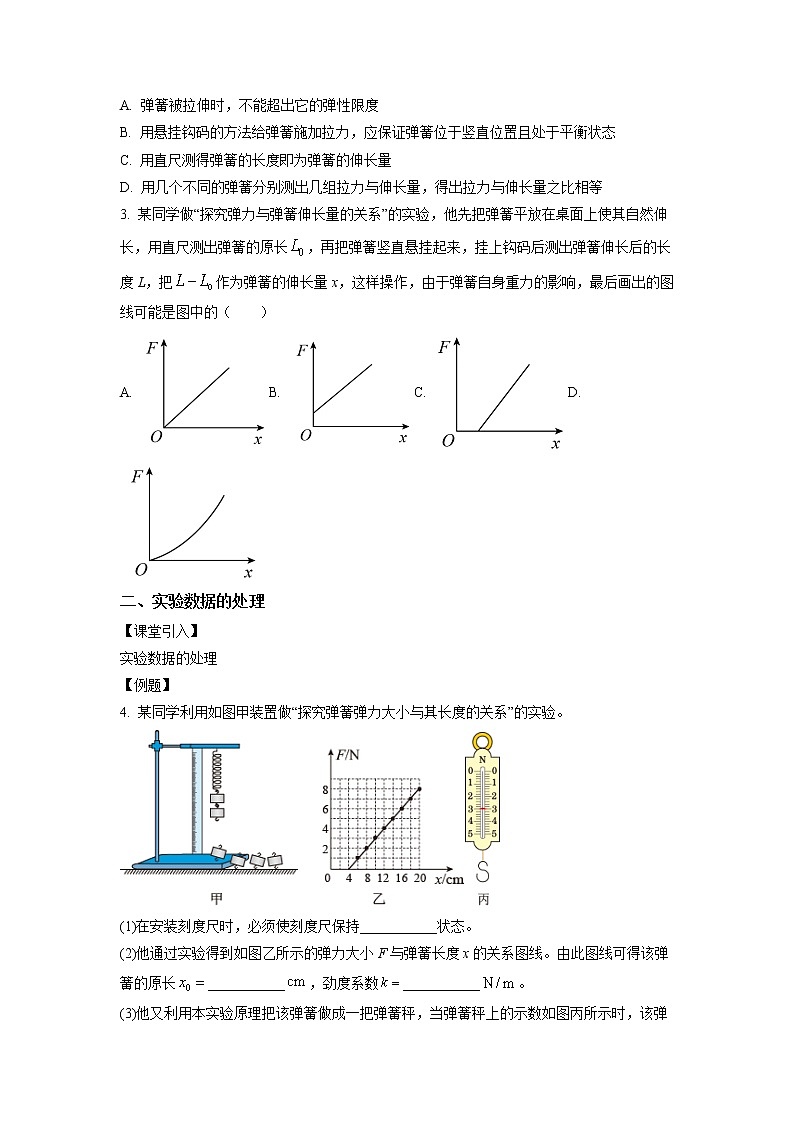

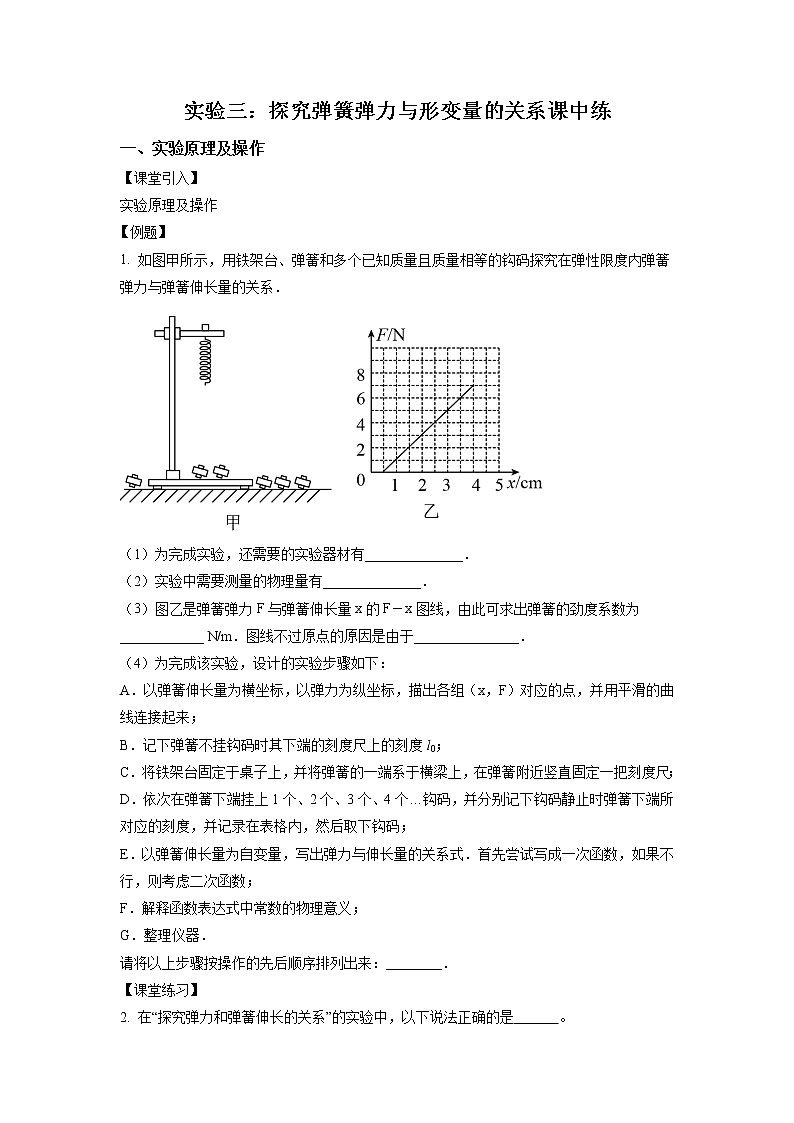

實驗三：探究彈簧彈力與形變量的關系課中練一、實驗原理及操作【課堂引入】實驗原理及操作例題】1. 如圖甲所示，用鐵架臺、彈簧和多個已知質量且質量相等的鉤碼探究在彈性限度內彈簧彈力與彈簧伸長量的關系．（1）為完成實驗，還需要的實驗器材有______________．（2）實驗中需要測量的物理量有______________．（3）圖乙是彈簧彈力F與彈簧伸長量x的F－x圖線，由此可求出彈簧的勁度系數為____________ N/m．圖線不過原點的原因是由于_______________．（4）為完成該實驗，設計的實驗步驟如下：A．以彈簧伸長量為橫坐標，以彈力為縱坐標，描出各組（x，F）對應的點，并用平滑的曲線連接起來；B．記下彈簧不掛鉤碼時其下端的刻度尺上的刻度l0；C．將鐵架臺固定于桌子上，并將彈簧的一端系于橫梁上，在彈簧附近豎直固定一把刻度尺；D．依次在彈簧下端掛上1個、2個、3個、4個…鉤碼，并分別記下鉤碼靜止時彈簧下端所對應的刻度，并記錄在表格內，然后取下鉤碼；E．以彈簧伸長量為自變量，寫出彈力與伸長量的關系式．首先嘗試寫成一次函數，如果不行，則考慮二次函數；F．解釋函數表達式中常數的物理意義；G．整理儀器．請將以上步驟按操作的先后順序排列出來：________．【課堂練習】2. 在“探究彈力和彈簧伸長的關系”的實驗中，以下說法正確的是        。A. 彈簧被拉伸時，不能超出它的彈性限度B. 用懸掛鉤碼的方法給彈簧施加拉力，應保證彈簧位于豎直位置且處于平衡狀態C. 用直尺測得彈簧的長度即為彈簧的伸長量D. 用幾個不同的彈簧分別測出幾組拉力與伸長量，得出拉力與伸長量之比相等3. 某同學做“探究彈力與彈簧伸長量的關系”的實驗，他先把彈簧平放在桌面上使其自然伸長，用直尺測出彈簧的原長，再把彈簧豎直懸掛起來，掛上鉤碼后測出彈簧伸長后的長度L，把作為彈簧的伸長量x，這樣操作，由于彈簧自身重力的影響，最后畫出的圖線可能是圖中的（　?。?/span>A. B. C.  D. 二、實驗數據的處理【課堂引入】實驗數據的處理【例題】4. 某同學利用如圖甲裝置做“探究彈簧彈力大小與其長度的關系”的實驗。(1)在安裝刻度尺時，必須使刻度尺保持___________狀態。(2)他通過實驗得到如圖乙所示的彈力大小F與彈簧長度x的關系圖線。由此圖線可得該彈簧的原長___________，勁度系數___________。(3)他又利用本實驗原理把該彈簧做成一把彈簧秤，當彈簧秤上的示數如圖丙所示時，該彈簧的伸長量為___________。三、創新實驗【例題】5. 某實驗小組探究彈簧的勁度系數k與其長度（圈數）的關系。實驗裝置如圖所示：一均勻長彈簧豎直懸掛，7個指針P0、P1、P2、P3、P4、P5、P6分別固定在彈簧上距懸點0、10、20、30、40、50、60圈處；通過旁邊豎直放置的刻度尺，可以讀出指針的位置，P0指向0刻度。設彈簧下端未掛重物時，各指針的位置記為x0；掛有質量為0.100 kg的砝碼時，各指針的位置記為x。測量結果及部分計算結果如下表所示（n為彈簧的圈數，重力加速度取9.80 m/s2）。已知實驗所用彈簧總?cè)?shù)為60，整個彈簧的自由長度為11.88 cm。(1)將表中數據補充完整：①___________；②___________。 P1P2P3P4P5P6x0（cm）2.044.066.068.0510.0312.01x（cm）2.645.267.8110.3012.9315.41n102030405060k（N/m）163①56.043.633.828.8（m/N）0.0061②0.01790.02290.02960.0347(2)以n為橫坐標，為縱坐標，在答題卷給出的坐標紙上畫出-n圖像___________。(3)題(2)圖中畫出的直線可近似認為通過原點。若從實驗中所用的彈簧截取圈數為n的一段彈簧，該彈簧的勁度系數k與其圈數n的關系的表達式為k=___________N/m；該彈簧的勁度系數k與其自由長度l0（單位為m）的關系的表達式為k=___________N/m。
課堂練習】6. 在“探究彈力和彈簧伸長量的關系，并測量彈簧的勁度系數”的實驗中，實驗裝置如圖所示．所用的每隔鉤碼的重力相當于對彈簧提供了向右恒定的拉力，實驗時先測出不掛鉤碼時彈簧的自然長度，再將5個鉤碼逐個掛在繩子的下端，每次測量相應的彈簧的總長度.(1)某同學通過以上實驗測量后把6組實驗數據描點在坐標系圖中，請作出F-L圖線；(2)由此圖線可得出該彈簧的原長=________cm，勁度系數k=_______N/m.(3)該同學實驗時，把彈簧水平放置與彈簧懸掛放置相比較優點在于：________________________；缺點在于：__________________________.

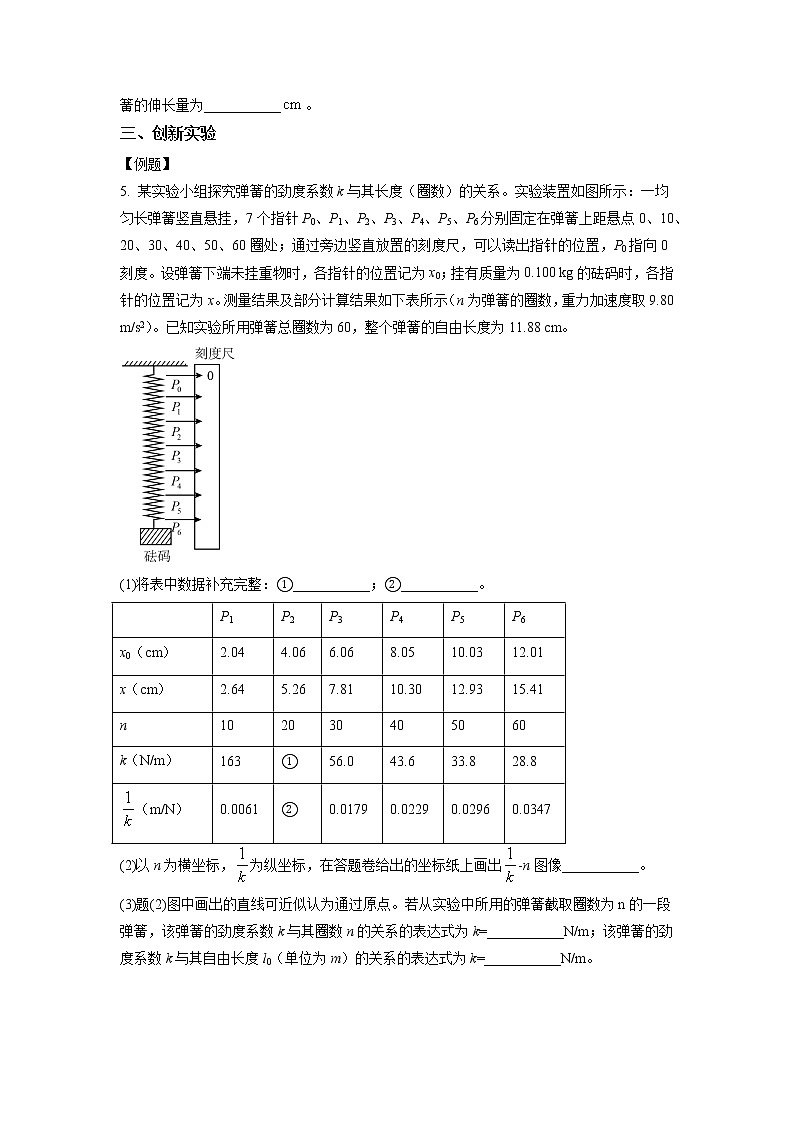

參考答案1. 【答案】 （1）刻度尺；（2）彈簧原長、彈簧所受外力與對應的伸長量（或與對應的長度）；（3）200 ；彈簧自重；（4）CBDAEFG【詳解】（1）實驗需要測彈簧的長度、形變量，故還需要的實驗器材有：刻度尺（2）為了測量彈簧的形變量；實驗中還應測量彈簧原長、彈簧所受外力與對應的伸長量（或與對應的長度）（3）圖象中的斜率表示形變量，則；圖線不過原點說明沒有力時有了形變量，故說明彈簧有自身的重力存在；（4）實驗中要先組裝器材，即CB，然后進行實驗，即D，最后數據處理，分析解釋表達式，最后整理儀器；即AEFG．所以先后順序?yàn)?/span>CBDAEFG；2. 【答案】AB【詳解】A．彈簧被拉伸時，不能超出它的彈性限度，否則彈簧會損壞，選項A正確；B．用懸掛鉤碼的方法給彈簧施加拉力，要保證彈簧位于豎直位置，使鉤碼的重力等于彈簧的彈力，要待鉤碼平衡時再讀讀數，選項B正確；C．彈簧的長度不等于彈簧的伸長量，伸長量等于彈簧的長度減去原長，選項C錯誤；D．用幾個不同的彈簧，分別測出幾組拉力與伸長量，得出彈力與形變量成正比，選項D錯誤。故選AB。3. 【答案】C【詳解】（1）實驗中用橫軸表示彈簧的伸長量x，縱軸表示彈簧的拉力F（即所掛重物的重力大小）；（2）彈簧平放時測量自然長度，此時彈簧伸長量為0cm；（3）當豎直懸掛時，由于自身重力的影響彈簧會有一段伸長量，但此時所掛重物的重力為0N（即：F=0N）；（4）因?yàn)樵趶椈傻膹椥韵薅葍?nèi)，彈簧的伸長與其所受的拉力成正比；綜合上述分析四個圖象中只有C符合。故選C。4. 【答案】(1)豎直；(2) 4，50；(3)6【詳解】(1)由于彈簧掛上重物后處于豎直狀態，因此刻度值必須保持豎直狀態。(2)圖像與橫坐標的交點就是彈簧的原長，因此該彈簧的原長在F-x圖像中，圖像的斜率表示勁度系數，因此勁度系數(3)根據可得5. 【答案】(1)81.7；0.0122；(2) 見解析；(3) ；【詳解】(1)根據表中數據①中根據表中數據②中(2)以n為橫坐標，為縱坐標，在坐標紙上描點畫出-n圖像圖線如圖
(3)由圖線可知直線的斜率為，故直線方程滿足即（N/m）（在之間均可）由于60匝彈簧的總長度為11.88cm；則n匝彈簧的原長滿足代入可得（在之間均可）6. 【答案】(1)見解析；(2) 5cm ；；(3)可以避免彈簧自身重力對實驗的影響；彈簧與桌面及繩子與滑輪間存在的摩擦?xí)斐蓪?shí)驗誤差【詳解】(1)用平滑的曲線將各點連接起來，如圖所示：(2)彈簧的原長L0即為彈力為零時彈簧的長度，由圖象可知，L0=5×10-2m=5cm．勁度系數為圖象直線部分的斜率，k=20N/m.(3)優點是：避免彈簧自身所受重力對實驗的影響；缺點是：彈簧與桌面及繩子與滑輪間存在的摩擦造成實驗的誤差．
