初中物理人教版九年級全冊第2節 電生磁背景圖ppt課件

這是一份初中物理人教版九年級全冊第2節 電生磁背景圖ppt課件，共14頁。

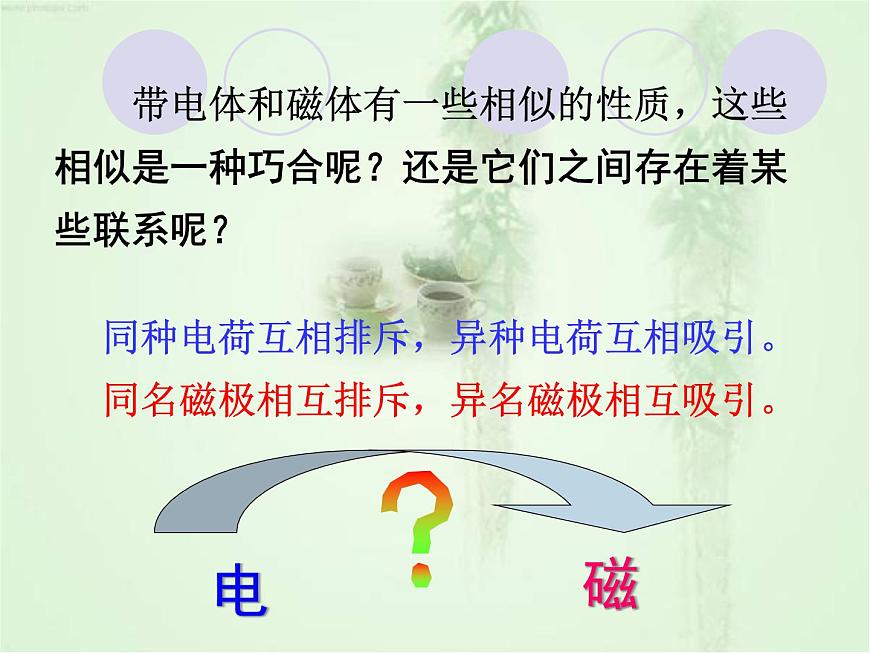

　　帶電體和磁體有一些相似的性質，這些相似是一種巧合呢？還是它們之間存在著某些聯系呢？
同種電荷互相排斥，異種電荷互相吸引。同名磁極相互排斥，異名磁極相互吸引。

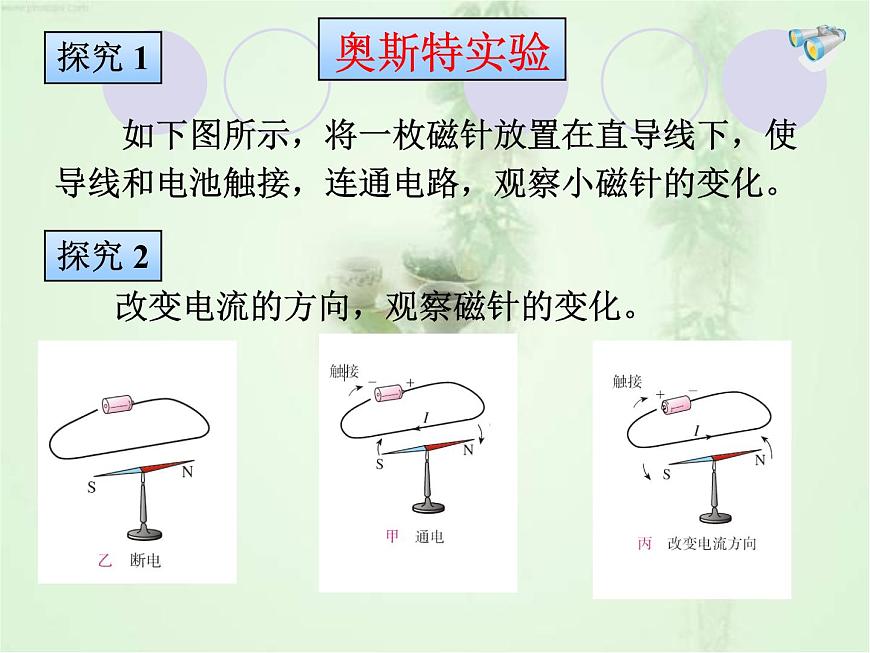

　　如下圖所示，將一枚磁針?lè)胖迷谥睂?dǎo)線下，使導線和電池觸接，連通電路，觀察小磁針的變化。
改變電流的方向，觀察磁針的變化。

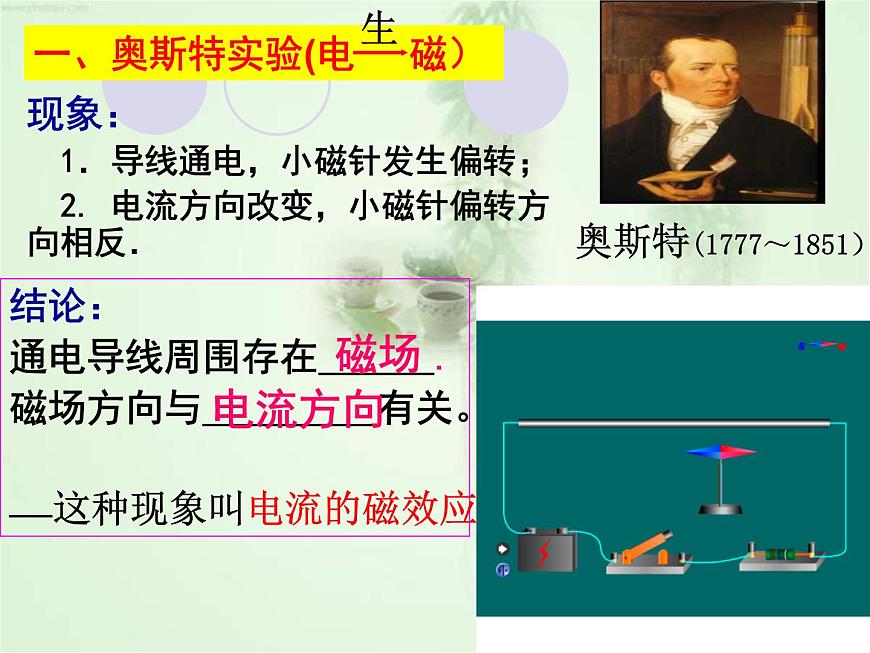

結論：通電導線周圍存在 .磁場方向與 有關?！　　　?br/>現象： 1．導線通電，小磁針發生偏轉； 2. 電流方向改變，小磁針偏轉方向相反．
一、奧斯特實驗(電 磁）
——這種現象叫電流的磁效應
奧斯特(1777～1851）

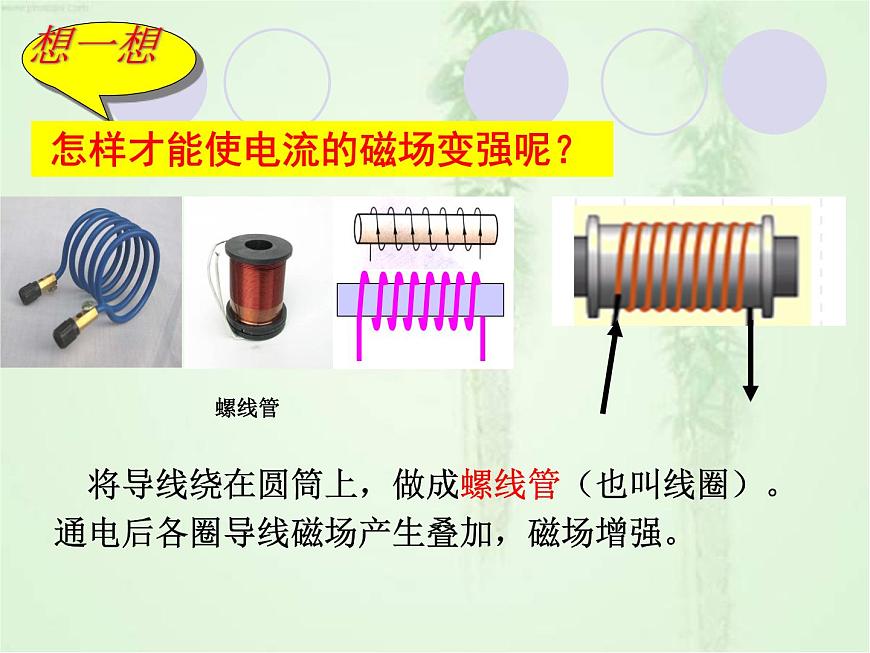

怎樣才能使電流的磁場變強呢？
　將導線繞在圓筒上，做成螺線管（也叫線圈）。通電后各圈導線磁場產生疊加，磁場增強。

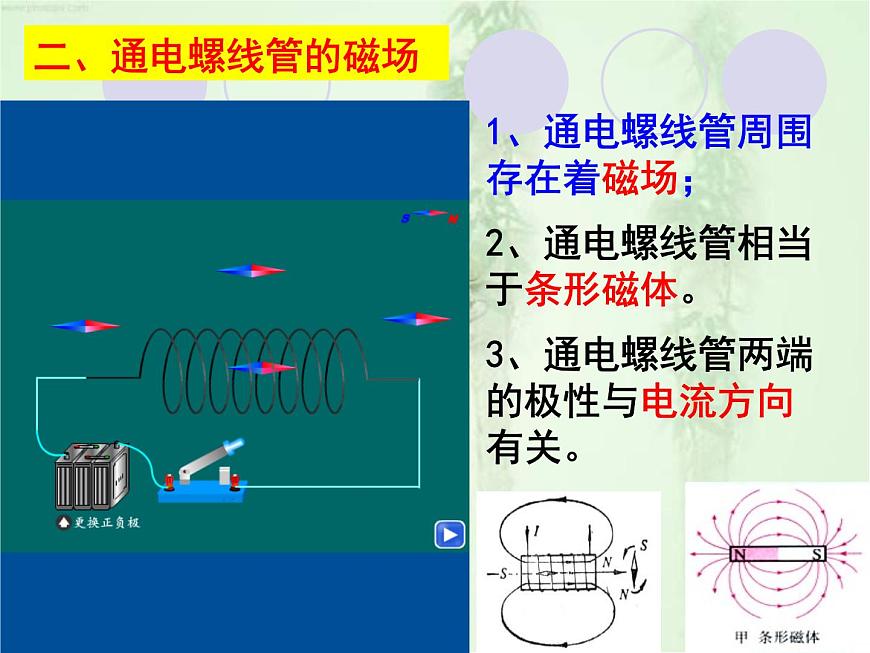

1、通電螺線管周圍存在著磁場；2、通電螺線管相當于條形磁體。3、通電螺線管兩端的極性與電流方向有關。

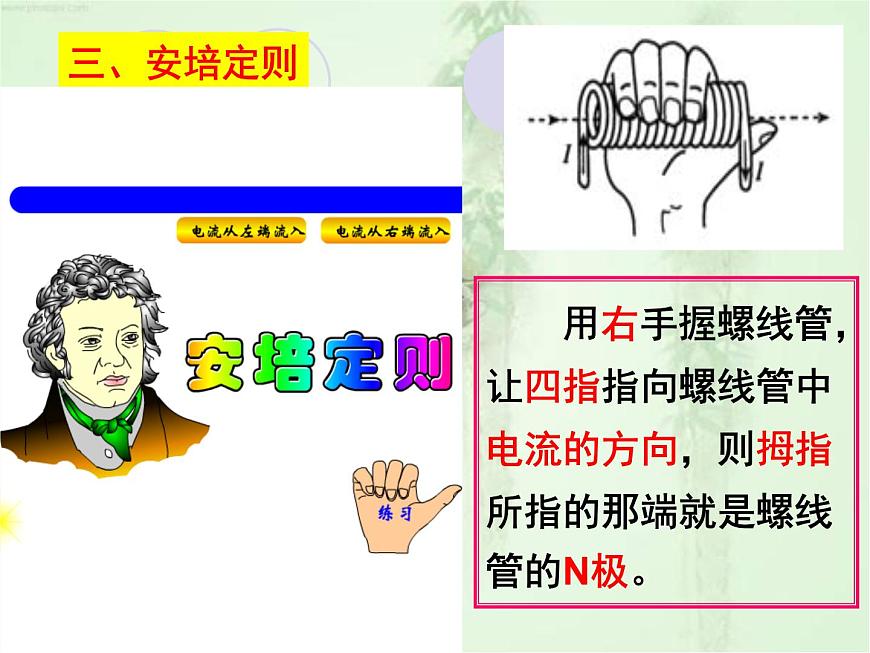

用右手握螺線管，讓四指指向螺線管中電流的方向，則拇指所指的那端就是螺線管的N極。
　　1．判斷下面螺線管中的N極和S極：
　　2．判斷螺線管中的電流方向：
　　3．根據小磁針靜止時指針的指向，判斷出電源的正負極。
題型1：根據電流方向判定極性
題型2：根據極性判定電流方向
4、在下圖中小磁針靜止，標出通電螺線管的N、S極和電源的正負極．
題型3：根據極性判定周圍小磁針的指向
5、圖為通電螺線管和一小磁針靜止時的情形，請?jiān)趫D中標出電流方向、通電螺線管的磁極名和小磁針的磁極名。
6.在下圖中已知通電螺線管的磁極的極性和電池正負極，請畫出線圈的繞線。
題型4：根據極性畫出導線的繞法
