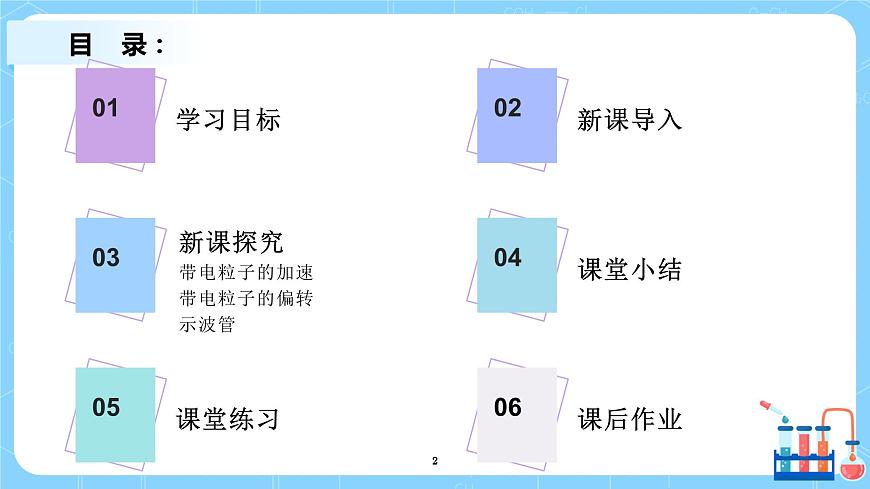

新課探究帶電粒子的加速帶電粒子的偏轉示波管

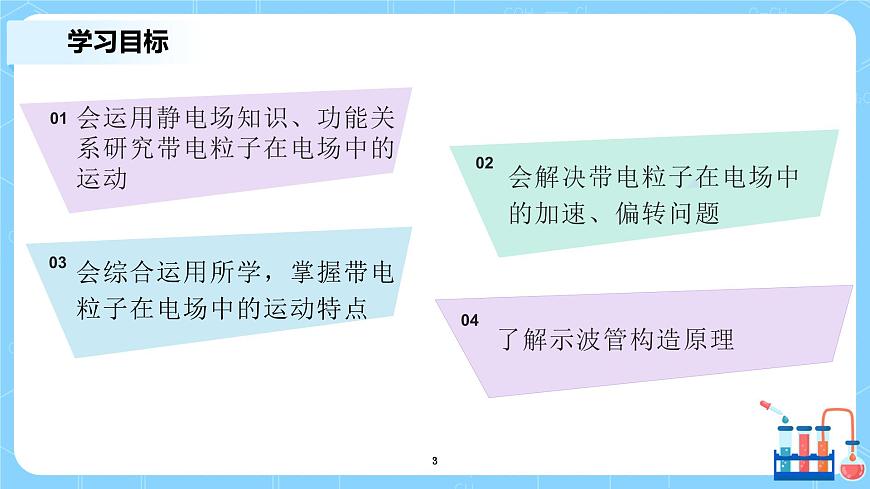

會綜合運用所學，掌握帶電粒子在電場中的運動特點
會運用靜電場知識、功能關系研究帶電粒子在電場中的運動

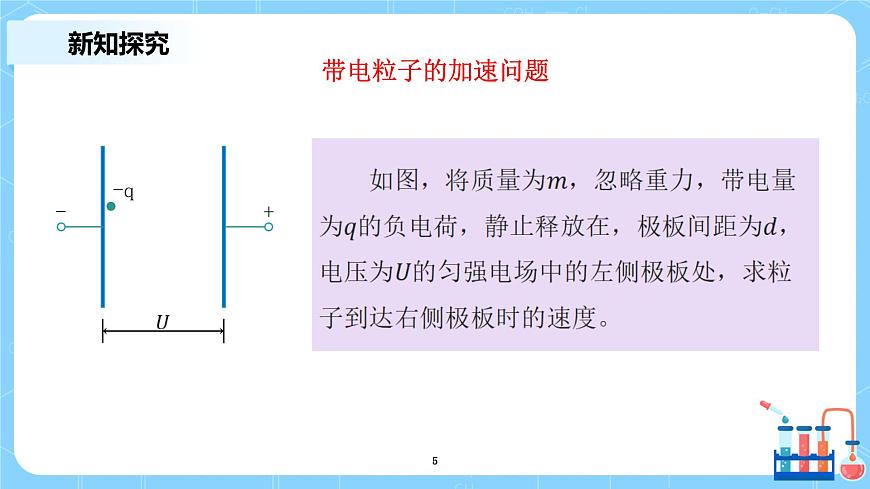

會解決帶電粒子在電場中的加速、偏轉問題

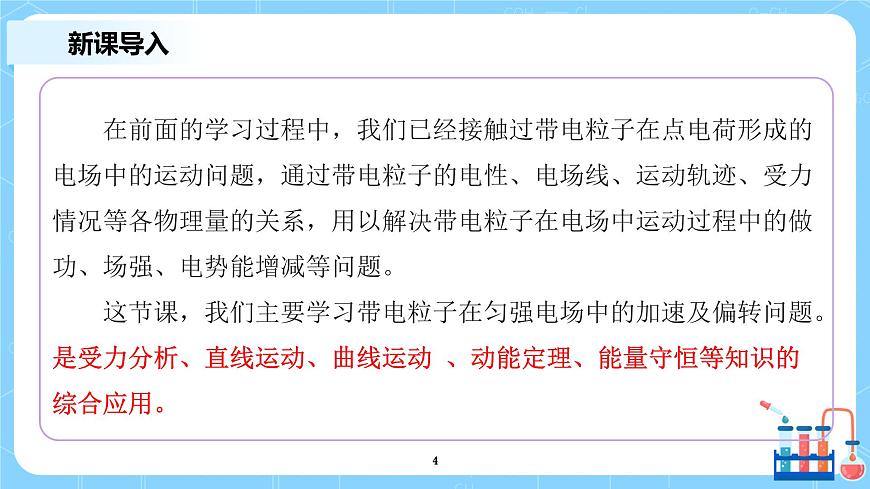

在前面的學習過程中，我們已經接觸過帶電粒子在點電荷形成的電場中的運動問題，通過帶電粒子的電性、電場線、運動軌跡、受力情況等各物理量的關系，用以解決帶電粒子在電場中運動過程中的做功、場強、電勢能增減等問題。這節課，我們主要學習帶電粒子在勻強電場中的加速及偏轉問題。是受力分析、直線運動、曲線運動 、動能定理、能量守恒等知識的綜合應用。

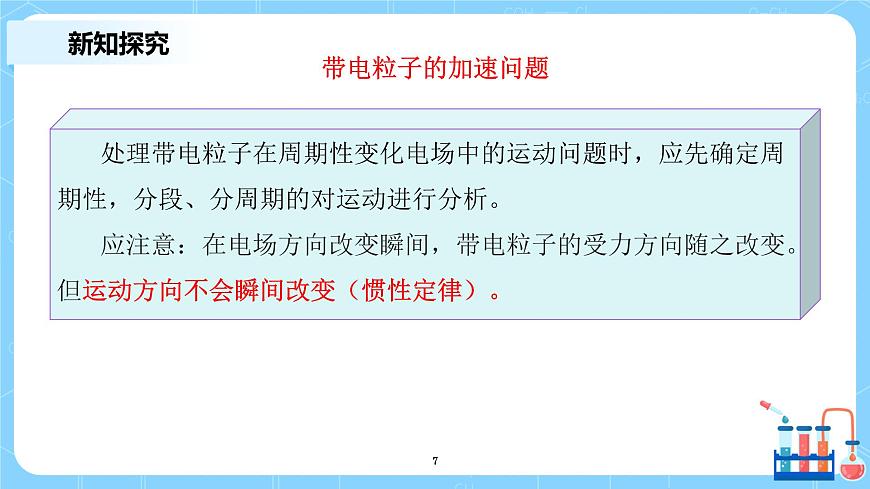

處理帶電粒子在周期性變化電場中的運動問題時，應先確定周期性，分段、分周期的對運動進行分析。應注意：在電場方向改變瞬間，帶電粒子的受力方向隨之改變。但運動方向不會瞬間改變（慣性定律）。

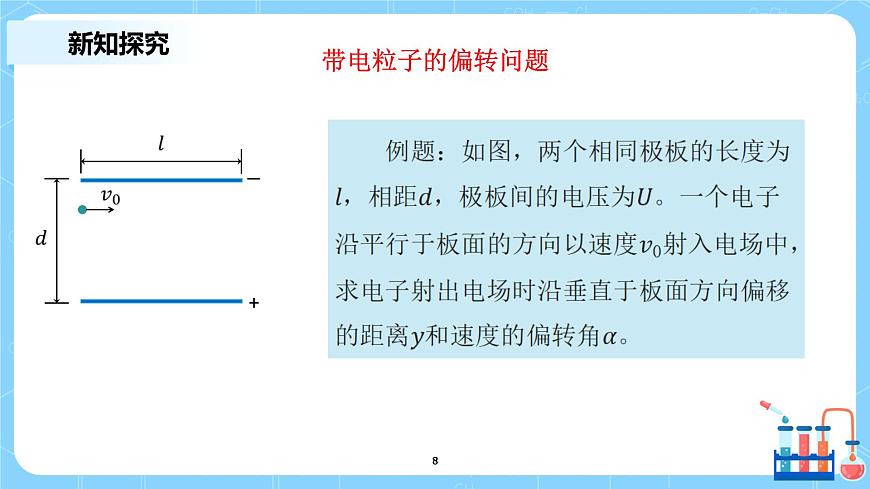

如右圖，根據平拋運動的特點，有
帶電粒子偏轉問題的推論
關于位移與初速度夾角θ有：
1.速度偏轉角（α）的正切為位移與初速度夾角（θ）正切的2倍，即tanα=2tanθ。2.速度的反向延長線交于水平位移的中點。
3.以相同的初速度進入同一電場的帶電粒子，只要粒子比荷（q/m）相同，則偏轉距離y和偏轉角θ相同。
關于帶電粒子在電場中的重力
基本粒子：如電子、質子、α粒子、離子等，除有說明或有明確的暗示以外，此類粒子一般不考慮重力(但并不忽略質量)。
帶電微粒：如液滴、油滴、塵埃、小球等，除有說明或有明確的暗示以外，一般都不能忽略重力。
工作原理：1.在加速電壓下，電子槍產生告訴飛行的電子束；2.示波管的YY′偏轉電極上加的是待測的信號電壓，使電子沿YY′方向偏轉。
工作原理：3.示波管的XX′偏轉電極上加的是儀器自身產生的鋸齒形電壓(如圖所示)，叫作掃描電壓，使電子沿XX′方向偏轉。
鋸齒形掃描電壓對應亮斑
1．（直線加速問題）質量和電荷量不同的帶電粒子，在電場中由靜止開始經相同電壓加速后（　?。〢．比荷大的粒子速度大，電荷量大的粒子動能大B．比荷大的粒子動能大，電荷量大的粒子速度大C．比荷大的粒子速度和動能都大D．電荷量大的粒子速度和動能都大

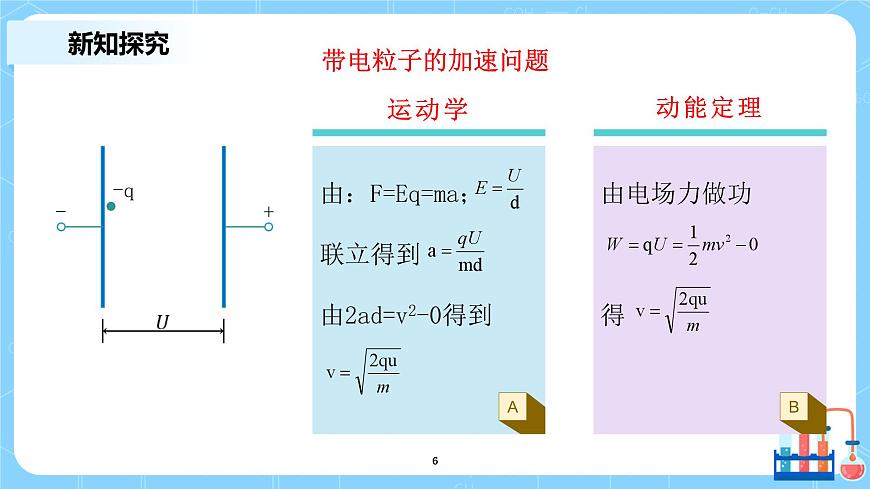

【詳解】根據動能定理 得v= ；根據上式可知，在相同電壓的加速電場中，比荷大的粒子其速度v大，電荷量q大的粒子動能大。
2．（在周期性變化電場的運動）如圖所示，在平行板電容器A、B兩板上加上如圖所示的交變電壓，開始時B板電勢比A板高，這時兩板中間原來靜止的電子在電場力作用下開始運動，設A、B兩板間的距離足夠大，則下述說法中正確的是（　?。〢．電子先向A板運動，然后向B板運動，再返回A板做周期性來回運動B．電子一直向A板運動C．電子一直向B板運動D．電子先向B板運動，然后向A板運動，再返回B板做周期性來回運動
【詳解】分析電子在第一個周期的運動情況0～0.2s時間內，B板電勢高，電場強度向右，電場力向左，電子向左做初速度等于零的勻加速直線運動，設兩板間的距離為d，末速度為 ； 解得 ；0.2s～0.4s時間內，B板電勢低，電場強度向左，電場力向右，電子向左做初速度等于v的勻減速直線運動，末速度分別為 ；解得v2=0；由以上可知，電子在第一個周期內一直向左運動，所以電子一直向B板運動，C正確，ABD錯誤。
3．（計重力的運動）（多選）如圖所示，平行板電容器的兩個極板與水平面成一角度，兩極板與一直流電源相連。若一帶電粒子恰能沿圖中虛線所示，由上極板的左下端沿水平直線通過電容器，由下極板的右上端射出極板。設粒子質量為、重力加速度為、極板與水平面夾角為銳角、極板長為。則在此過程中，該粒子（?????）A．所受重力與靜電力平衡B．射入電場的初速度至少為C．動能逐漸增加 D．做勻變速直線運動
【詳解】根據題意可知，粒子做直線運動，帶電粒子在平行板電容器之間受到兩個力的作用，如圖。一是重力，方向豎直向下；二是靜電力，方向垂直于極板向上。則靜電力與重力的合力方向與速度方向相反，粒子做勻減速直線運動，動能逐漸減小，AC錯誤，D正確；對該粒子做受力分析有 加速度 又有 解得 又有 解得 B正確。
4．（偏轉運動）如圖所示，有一帶電粒子貼著A板沿水平方向射入勻強電場，當偏轉電壓為U1時，帶電粒子沿①軌跡從兩板正中間飛出；當偏轉電壓為U2時，帶電粒子沿②軌跡落到B板中間；設粒子兩次射入電場的水平速度相同，則兩次偏轉電壓之比為（　?。〢．U1∶U2=1∶8B．U1∶U2=1∶4C．U1∶U2=1∶2D．U1∶U2=1∶1
【詳解】帶電粒子在勻強電場中做類平拋運動，水平位移為x=v0t；兩次運動的水平位移之比為2∶1，兩次運動的水平速度相同，故運動時間之比為t1∶t2=2∶1由于豎直方向上的位移為h= at2；h1∶h2=1∶2；故加速度之比為1∶8，又因?yàn)榧铀俣萢=；故兩次偏轉電壓之比為U1∶U2=1∶8；BCD錯誤，A正確。
5．（示波管）示波管原理圖如圖甲所示。它由電子槍、偏轉電極和熒光屏組成，管內抽成真空。如果在偏轉電極XX′和YY′之間都沒有加電壓，電子束從電子槍射出后沿直線運動，打在熒光屏中心，產生一個亮斑如圖乙所示。若板間電勢差UXX′和UYY′隨時間變化關系圖像如丙、丁所示，則熒光屏上的圖像可能為（???）
【詳解】】UXX′和UYY′均為正值，電場強度方向由X指向X′，Y指向Y′，電子帶負電，電場力方向與電場強度方向相反，所以分別向X，Y方向偏轉，可知A正確。
完成《10.5 帶電粒子在電場中的運動同步分題型練習題》
