2021學年5 電磁感應現象的兩類情況教學演示ppt課件

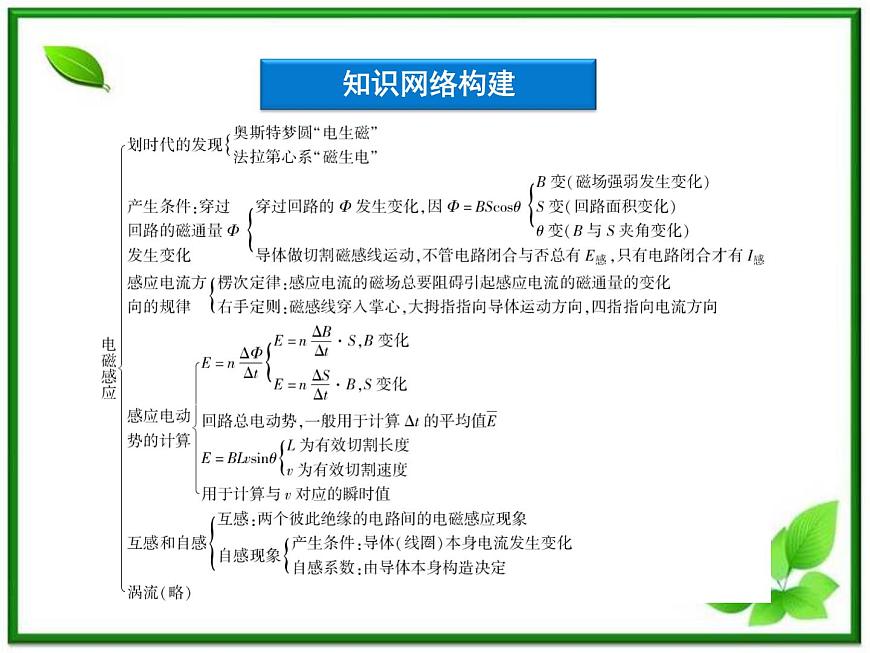

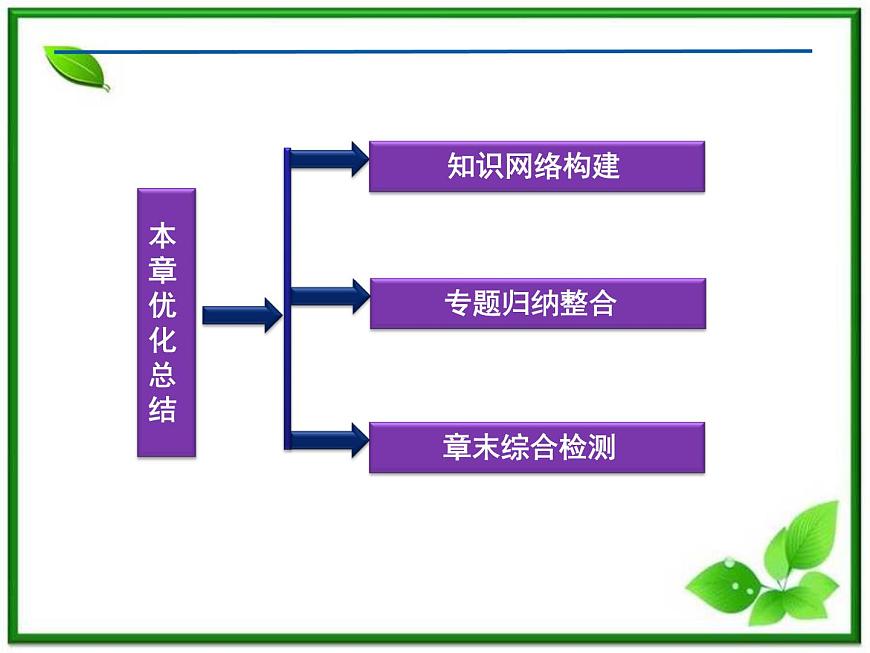

這是一份2021學年5 電磁感應現象的兩類情況教學演示ppt課件，共22頁。PPT課件主要包含了章末綜合檢測，本章優化總結，知識網絡構建，專題歸納整合，圖16－1，答案AC，圖16－4，圖16－6等內容，歡迎下載使用。

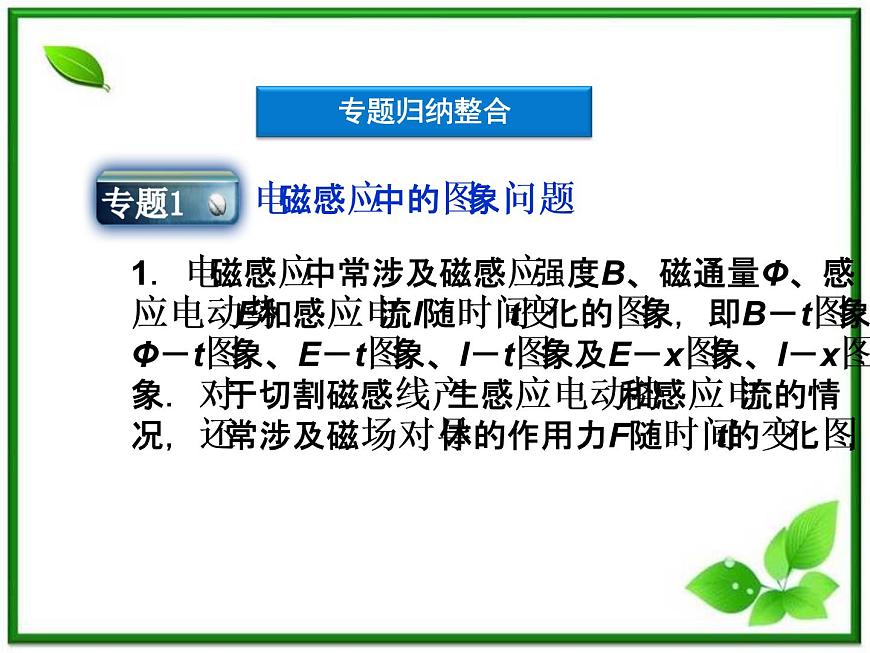

1．電磁感應中常涉及磁感應強度B、磁通量Φ、感應電動勢E和感應電流I隨時間t變化的圖象，即B－t圖象、Φ－t圖象、E－t圖象、I－t圖象及E－x圖象、I－x圖象．對于切割磁感線產生感應電動勢和感應電流的情況，還常涉及磁場對導體的作用力F隨時間t的變化圖，

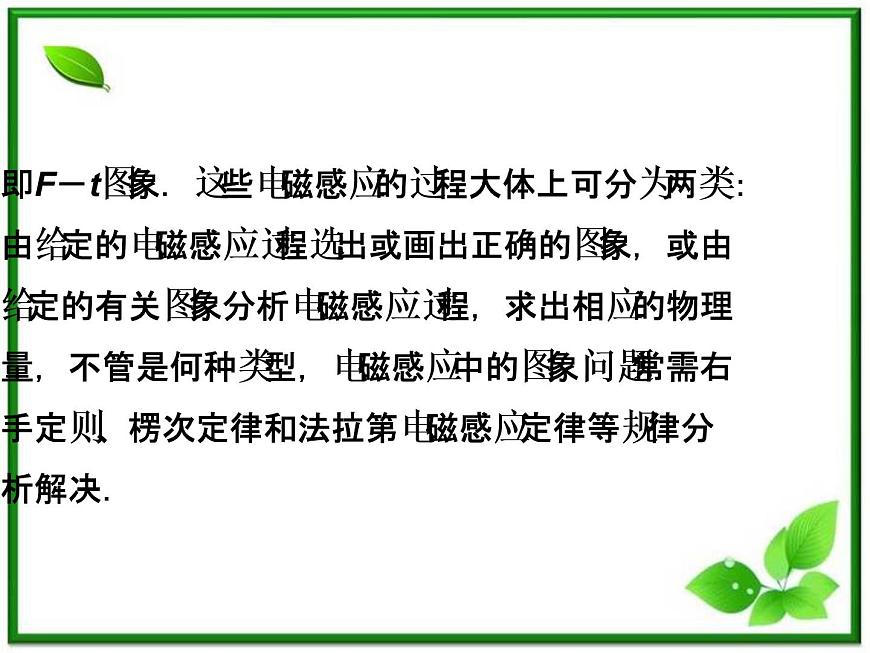

即F－t圖象．這些電磁感應的過程大體上可分為兩類：由給定的電磁感應過程選出或畫出正確的圖象，或由給定的有關圖象分析電磁感應過程，求出相應的物理量，不管是何種類型，電磁感應中的圖象問題常需右手定則、楞次定律和法拉第電磁感應定律等規律分析解決．

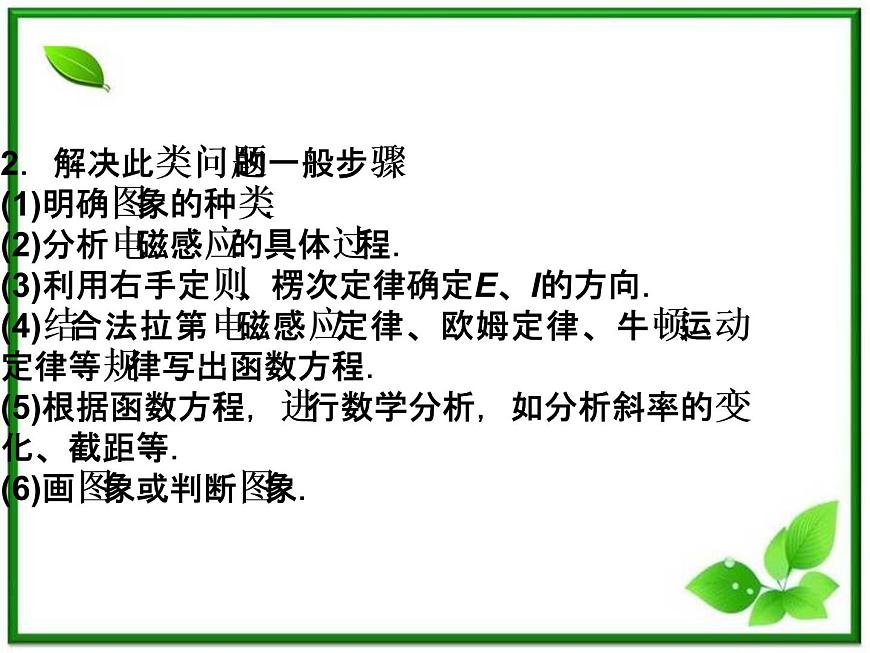

2．解決此類問題的一般步驟(1)明確圖象的種類．(2)分析電磁感應的具體過程．(3)利用右手定則、楞次定律確定E、I的方向．(4)結合法拉第電磁感應定律、歐姆定律、牛頓運動定律等規律寫出函數方程．(5)根據函數方程，進行數學分析，如分析斜率的變化、截距等．(6)畫圖象或判斷圖象．

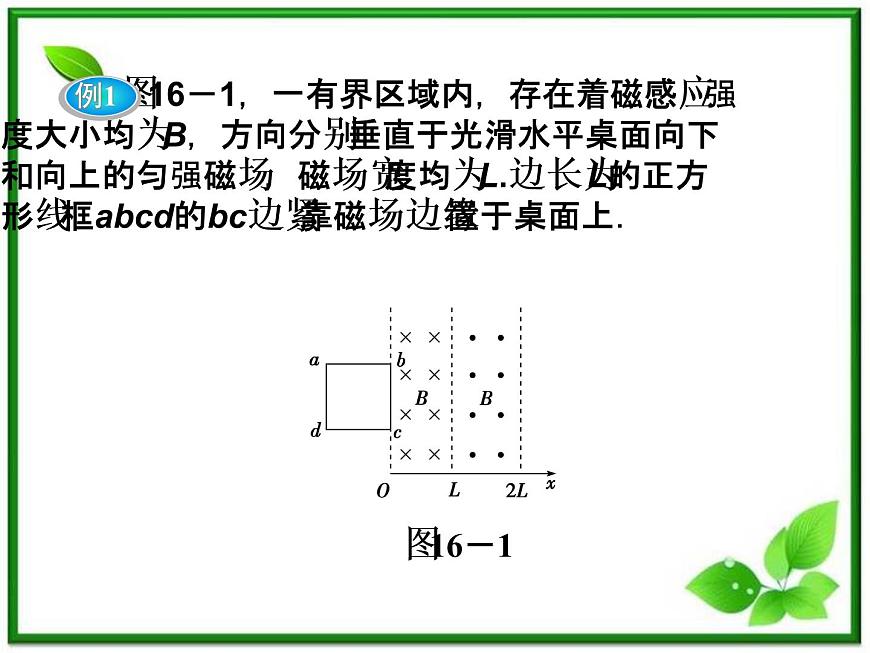

如圖16－1，一有界區域內，存在著磁感應強度大小均為B，方向分別垂直于光滑水平桌面向下和向上的勻強磁場，磁場寬度均為L(zhǎng).邊長為L(zhǎng)的正方形線框abcd的bc邊緊靠磁場邊緣置于桌面上．

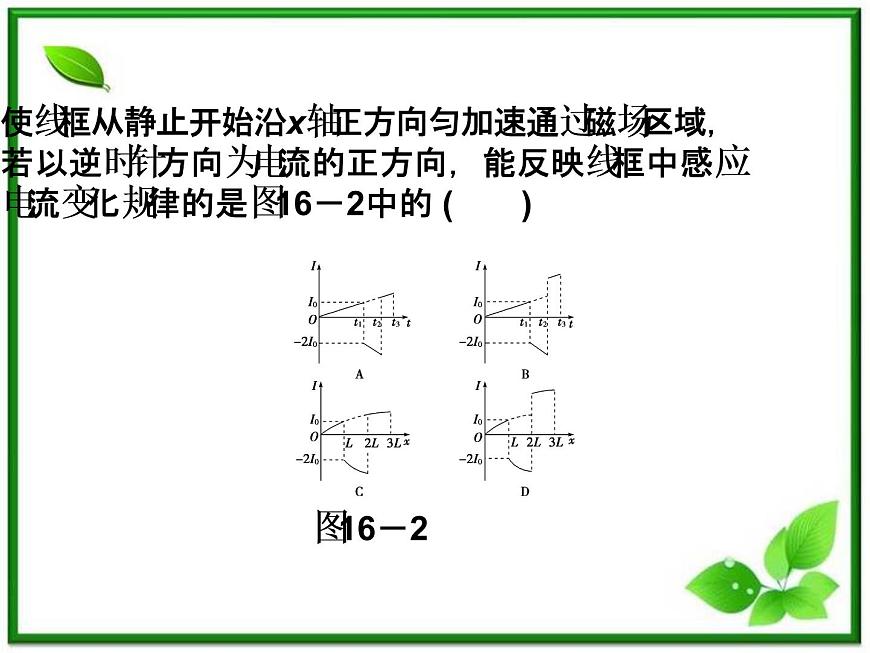

使線框從靜止開始沿x軸正方向勻加速通過磁場區域，若以逆時針?lè)较驗殡娏鞯恼较颍芊从尘€框中感應電流變化規律的是圖16－2中的 (　　)圖16－2
1．在電磁感應現象中，產生感應電動勢的那部分導體相當于電源，可對回路中的用電器供電．通過感應電流的導體在磁場中又會受到安培力作用，因此電磁感應與電路問題、力學問題往往聯系在一起．
2．解決此類問題的基本方法是：(1)首先找到產生電磁感應的那部分電路，看成等效電源，畫出等效電路，依據法拉第電磁感應定律求得感應電動勢，再依據電路知識求得感應電流的大小．(2)分析導體的受力情況(安培力方向由左手定則判定)，應用牛頓定律及動力學方程求解物體的運動問題．
圖16－3如圖16－3所示，兩根足夠長的光滑平行金屬導軌MN、PQ間距為L(zhǎng)＝0.5 m，其電阻不計，兩導軌及其構成的平面均與水平面成30°角．
完全相同的兩金屬棒ab、cd分別垂直導軌放置，每棒兩端都與導軌始終有良好接觸，已知兩棒質量為m＝0.02 kg，電阻均為R＝0.1 Ω，整個裝置處在垂直于導軌平面向上的勻強磁場中，磁感應強度B＝0.2 T，棒ab在平行于導軌向上的力F作用下，沿導軌向上勻速運動，而棒cd恰好能夠保持靜止．取g＝10 m/s2，問：(1)通過棒cd的電流I是多少，方向如何？(2)棒ab受到的力F多大？(3)棒cd每產生Q＝0.1 J的熱量，力F做的功W是多少？
圖16－5(2)棒ab與cd所受的安培力大小相等，對ab棒，受力分析如圖16－5所示，由共點力平衡條件知F＝mgsinθ＋BIL代入數據解得F＝0.2 N.(3)設在時間t內棒cd產生Q＝0.1 J的熱量，由焦耳定律知Q＝I2Rt設ab棒勻速運動的速度是v，其產生的感應電動勢E＝BLv
【答案】　(1)1 A　方向由d到c　(2)0.2 N　(3)0.4 J
1．電磁感應的過程，機械能或其他形式的能轉化為電能，通電導體在磁場中受安培力作用或電流通過電阻發熱，又將電能轉化為機械能或電阻的內能．常見到的是導體的穩定運動，即勻速運動或勻變速運動．
2．解決的方法是：(1)利用法拉第電磁感應定律和楞次定律確定電路中的電動勢大小、方向．(2)畫出等效電路圖，注意識別電路中的內、外電阻，根據定義寫出消耗電功率的表達式．(3)分析導體機械能的變化，利用能的轉化和守恒定律確定機械功率的改變與回路中電功率的改變所滿足的關系．
注意：(1)研究分析電磁感應過程中的能量轉化時，抓住了有哪些力做功，就可以確定有哪些形式的能量參與了轉化．例如：摩擦力做負功時，必然有內能出現；重力做功時，一般會有機械能參與轉化；安培力做負功時其他形式的能轉化為電能；安培力做正功時，電能轉化為其他形式的能等．(2)在計算感應電流的焦耳熱時，如果是恒定電流，可用Q＝I2Rt求解，如果不是恒定電流，就只能用能的轉化和守恒定律求解了．
在豎直向下的磁感應強度為B的勻強磁場中，有兩根水平放置相距L且足夠長的平行金屬導軌AB、CD，在導軌的AC端連接一阻值為R的電阻．一根垂直于導軌放置的金屬棒ab，其質量為m.現用水平細繩跨過定滑輪連接一質量為M的重物拉動金屬桿ab，如圖16－6所示，若重物從靜止開始下落，且導軌和金屬棒的電阻、定滑輪的質量及一切摩擦均不計，求：
(1)金屬棒的最大速度；(2)若重物從靜止開始至勻速運動的某一時刻，下落的高度為h，求這一過程中電阻R上產生的熱量 .【解析】　(1)重物M拉動金屬桿運動，切割磁感線產生感應電流，ab桿將受到水平向左的安培力的作用，桿的速度將逐漸增大，在物體的重力和安培力相等時，金屬棒達到最大速度．設最大速度為vm，
