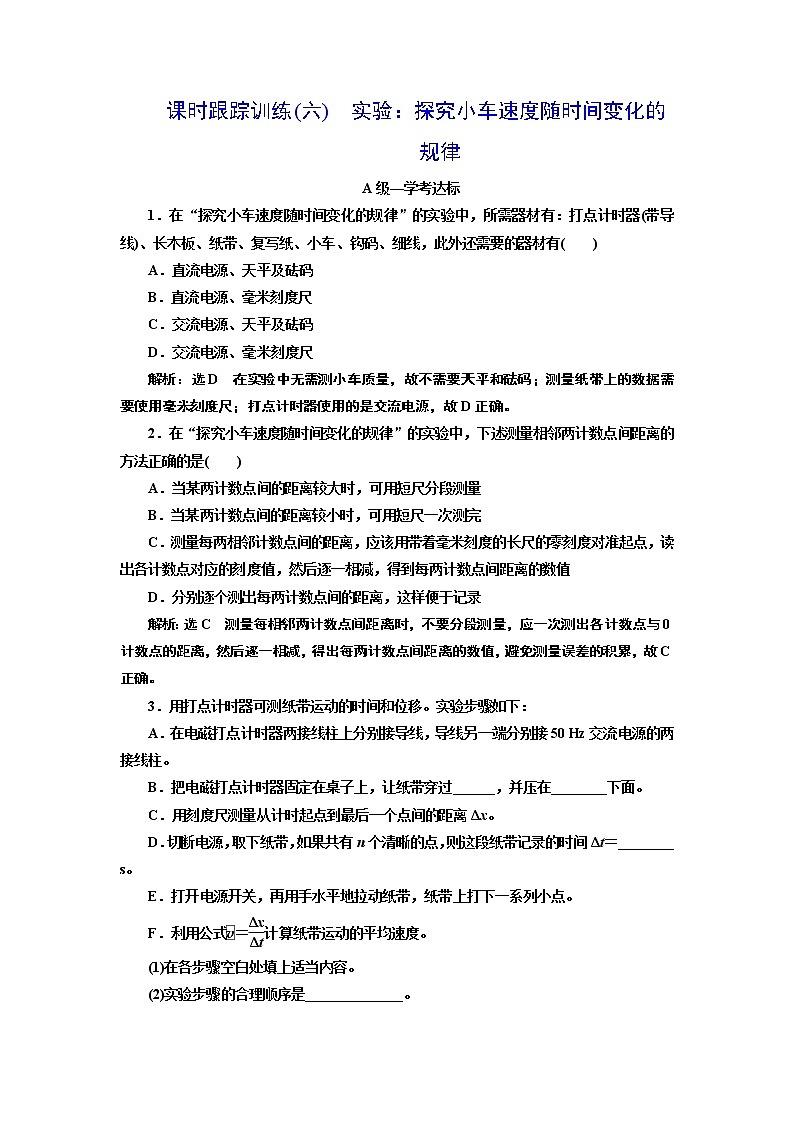

人教版 (2019)必修 第一冊1 實驗：探究小車速度隨時間變化的規律課時訓練

這是一份人教版 (2019)必修 第一冊1 實驗：探究小車速度隨時間變化的規律課時訓練，共4頁。
規律


A級—學考達標


1．在“探究小車速度隨時間變化的規律”的實驗中，所需器材有：打點計時器(帶導線)、長木板、紙帶、復寫紙、小車、鉤碼、細線，此外還需要的器材有( )


A．直流電源、天平及砝碼


B．直流電源、毫米刻度尺


C．交流電源、天平及砝碼


D．交流電源、毫米刻度尺


解析：選D 在實驗中無需測小車質量，故不需要天平和砝碼；測量紙帶上的數據需要使用毫米刻度尺；打點計時器使用的是交流電源，故D正確。


2．在“探究小車速度隨時間變化的規律”的實驗中，下述測量相鄰兩計數點間距離的方法正確的是( )


A．當某兩計數點間的距離較大時，可用短尺分段測量


B．當某兩計數點間的距離較小時，可用短尺一次測完


C．測量每兩相鄰計數點間的距離，應該用帶著毫米刻度的長尺的零刻度對準起點，讀出各計數點對應的刻度值，然后逐一相減，得到每兩計數點間距離的數值


D．分別逐個測出每兩計數點間的距離，這樣便于記錄


解析：選C 測量每相鄰兩計數點間距離時，不要分段測量，應一次測出各計數點與0計數點的距離，然后逐一相減，得出每兩計數點間距離的數值，避免測量誤差的積累，故C正確。


3．用打點計時器可測紙帶運動的時間和位移。實驗步驟如下：


A．在電磁打點計時器兩接線柱上分別接導線，導線另一端分別接50 Hz交流電源的兩接線柱。


B．把電磁打點計時器固定在桌子上，讓紙帶穿過______，并壓在________下面。


C．用刻度尺測量從計時起點到最后一個點間的距離Δx。


D．切斷電源，取下紙帶，如果共有n個清晰的點，則這段紙帶記錄的時間Δt＝________ s。


E．打開電源開關，再用手水平地拉動紙帶，紙帶上打下一系列小點。


F．利用公式eq \x\t(v)＝eq \f(Δx,Δt)計算紙帶運動的平均速度。


(1)在各步驟空白處填上適當內容。


(2)實驗步驟的合理順序是______________。

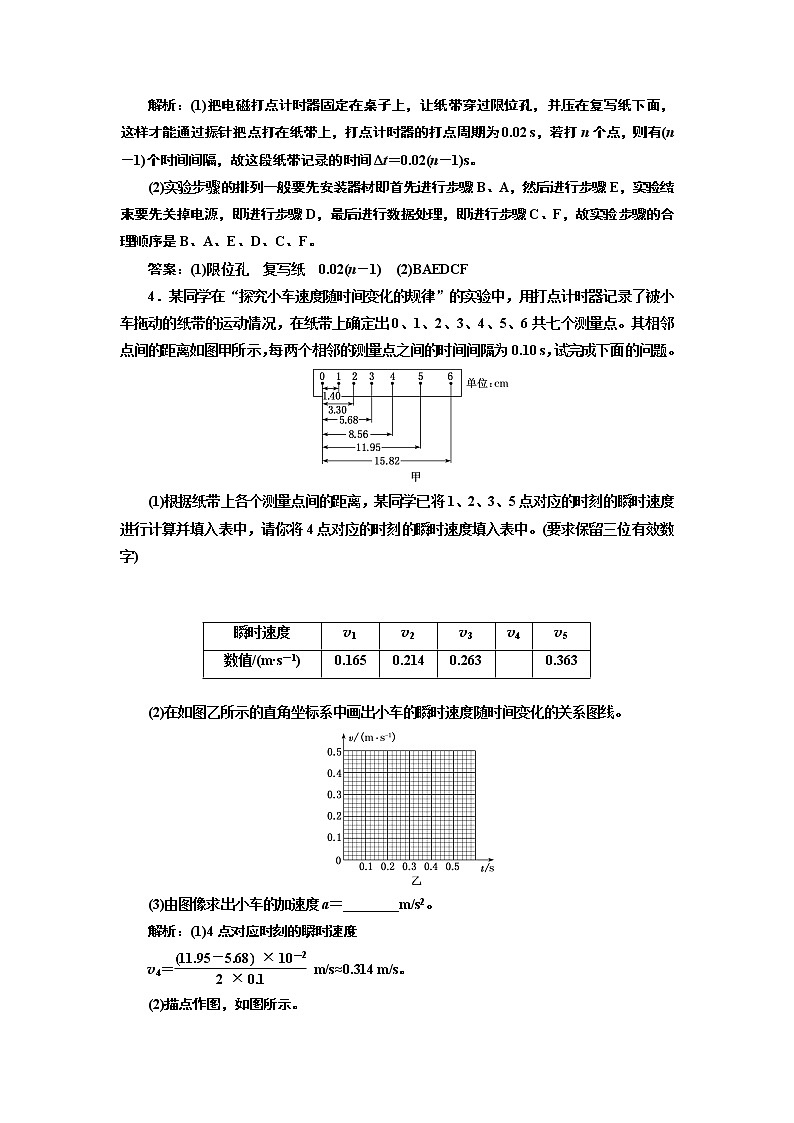

解析：(1)把電磁打點計時器固定在桌子上，讓紙帶穿過限位孔，并壓在復寫紙下面，這樣才能通過振針把點打在紙帶上，打點計時器的打點周期為0.02 s，若打n個點，則有(n－1)個時間間隔，故這段紙帶記錄的時間Δt＝0.02(n－1)s。


(2)實驗步驟的排列一般要先安裝器材即首先進行步驟B、A，然后進行步驟E，實驗結束要先關掉電源，即進行步驟D，最后進行數據處理，即進行步驟C、F，故實驗步驟的合理順序是B、A、E、D、C、F。


答案：(1)限位孔 復寫紙 0.02(n－1) (2)BAEDCF


4．某同學在“探究小車速度隨時間變化的規律”的實驗中，用打點計時器記錄了被小車拖動的紙帶的運動情況，在紙帶上確定出0、1、2、3、4、5、6共七個測量點。其相鄰點間的距離如圖甲所示，每兩個相鄰的測量點之間的時間間隔為0.10 s，試完成下面的問題。





(1)根據紙帶上各個測量點間的距離，某同學已將1、2、3、5點對應的時刻的瞬時速度進行計算并填入表中，請你將4點對應的時刻的瞬時速度填入表中。(要求保留三位有效數字)











(2)在如圖乙所示的直角坐標系中畫出小車的瞬時速度隨時間變化的關系圖線。





(3)由圖像求出小車的加速度a＝________m/s2。


解析：(1)4點對應時刻的瞬時速度


v4＝eq \f(?11.95－5.68?×10－2,2×0.1) m/s≈0.314 m/s。


(2)描點作圖，如圖所示。





(3)根據圖像得：a＝eq \f(0.32－0.12,0.4) m/s2＝0.500 m/s2。


答案：(1)0.314 (2)見解析圖 (3)0.500





B級—選考提能


5．光電計時器是一種常用計時儀器，其結構如圖甲所示，a、b分別是光電門的激光發射和接收裝置，當有滑塊從a、b間通過時，光電計時器就可以顯示出滑塊的擋光時間?，F(xiàn)有一滑塊在斜面上滑行，先后兩次通過光電門1和2，計時器顯示的擋光時間分別是t1＝5×10－2 s，t2＝3×10－2 s，從光電門1到光電門2所經歷的總時間t＝1.5 s，用分度值為1 mm的刻度尺測量小滑塊的長度d，示數如圖乙所示。





(1)滑塊的長度d為________cm。


(2)滑塊通過光電門的速度v1、v2分別為________m/s、________m/s。


(3)滑塊的加速度大小為________m/s2。


解析：(1)由題圖可知d＝8.42 cm－4.00 cm＝4.42 cm。


(2)通過光電門1的速度


v1＝eq \f(d,t1)＝0.88 m/s，


通過光電門2的速度


v2＝eq \f(d,t2)＝1.47 m/s。


(3)滑塊的加速度


a＝eq \f(v2－v1,t)＝eq \f(1.47 m/s－0.88 m/s,1.5 s)＝0.39 m/s2。


答案：(1)4.42 (2)0.88 1.47 (3)0.39


6．某同學用如圖甲裝置研究小車在不同接觸面上的運動情況。該同學將小車以適當?shù)某跛俣柔尫藕?，用打點計時器記錄小車的運動情況。通過反復實驗得到一系列打上點的紙帶，并最終選擇了如圖乙所示的一條紙帶(附有刻度尺)進行測量。(測量和計算結果均保留小數點后兩位)





(1)如表為A、B、C、…、J各點對應的刻度值，按照正確的讀數方法填寫E點對應的刻度值(單位：cm)。





(2)已知打點的時間間隔為0.02 s，根據以上數據，在紙帶上打C點時小車的速度大小vC＝________m/s；


(3)對紙帶E、J兩點間小車的運動作出v-t圖像，根據圖像可知小車的速度變化情況為________________，并求出它的加速度大小為________m/s2。


解析：(1)根據讀數規則，E點的讀數為6.00 cm。


(2)vC＝eq \f(xB－xD,2T)＝0.90 m/s。


(3)分別求出F、G、H、I對應的速度


vF＝eq \f(?6.00 cm－3.00 cm?×10－2,2×0.02 s)＝0.75 m/s


vG＝eq \f(?4.40 cm－1.80 cm?×10－2,2×0.02 s)＝0.65 m/s


vH＝eq \f(?3.00 cm－0.80 cm?×10－2,2×0.02 s)＝0.55 m/s


vI＝eq \f(?1.80 cm－0?×10－2,2×0.02 s)＝0.45 m/s


若F、G、H、I對應時間分別為0.02 s,0.04 s,0.06 s，0.08 s。


建立關于v、t的坐標系，將F、G、H、I對應速度與時間在坐標系中描點，并過這些點作v-t圖像，如圖所示，從而判斷小車的速度在均勻減小，由圖線的斜率得到加速度的大小為5.00 m/s2。





答案：(1)6.00 (2)0.90 (3)圖像見解析 均勻減小 5.00


瞬時速度
v1
v2
v3
v4
v5
數值/(m·s－1)
0.165
0.214
0.263
0.363
A
B
C
D
E
F
G
H
I
J
13.20
11.38
9.60
7.80
4.40
3.00
1.80
0.80
0.00
