人教版 (2019)必修 第一冊1 實驗：探究小車速度隨時間變化的規律教學演示課件ppt

這是一份人教版 (2019)必修 第一冊1 實驗：探究小車速度隨時間變化的規律教學演示課件ppt，共29頁。PPT課件主要包含了圖線的特點，一條傾斜直線，小車的運動規律，速度隨時間均勻變化，如何求加速度，a的特點等內容，歡迎下載使用。

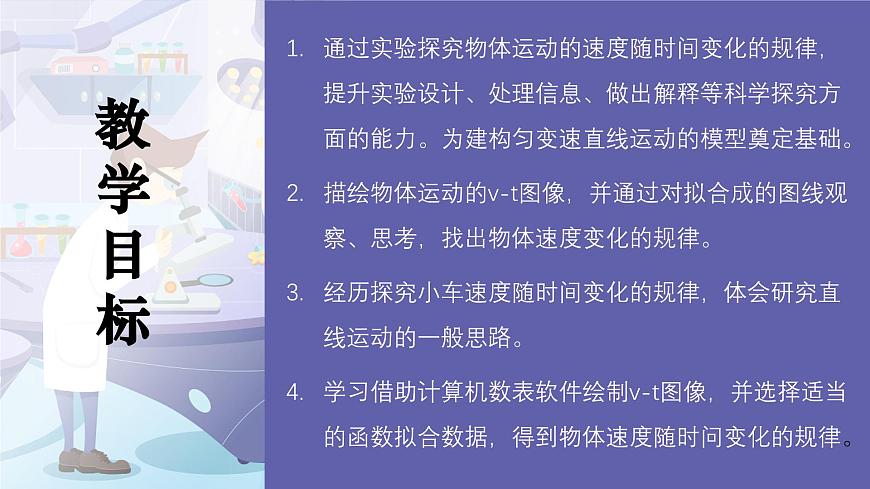

通過實驗探究物體運動的速度隨時間變化的規律，提升實驗設計、處理信息、做出解釋等科學探究方面的能力。為建構勻變速直線運動的模型奠定基礎。描繪物體運動的v-t圖像，并通過對擬合成的圖線觀察、思考，找出物體速度變化的規律。經歷探究小車速度隨時間變化的規律，體會研究直線運動的一般思路。學習借助計算機數表軟件繪制v-t圖像，并選擇適當?shù)暮瘮?shù)擬合數據，得到物體速度隨時問變化的規律。
物體的運動通常是比較復雜的，物體的運動規律各不相同。
如何探究運動的規律呢？
物理定律不能單靠“思維”來獲得， 還應致力于觀察和實驗。 ——普朗克
尋求一種運動的特點和規律，一般要從某個具體事例開始。這一節我們研究小車在重物牽引下的運動，看看小車的速度是怎樣隨時間變化的。要研究小車在重物牽引下速度隨時間變化的規律，你認為如何設計此實驗？需要測量哪些物理量？選用什么器材？

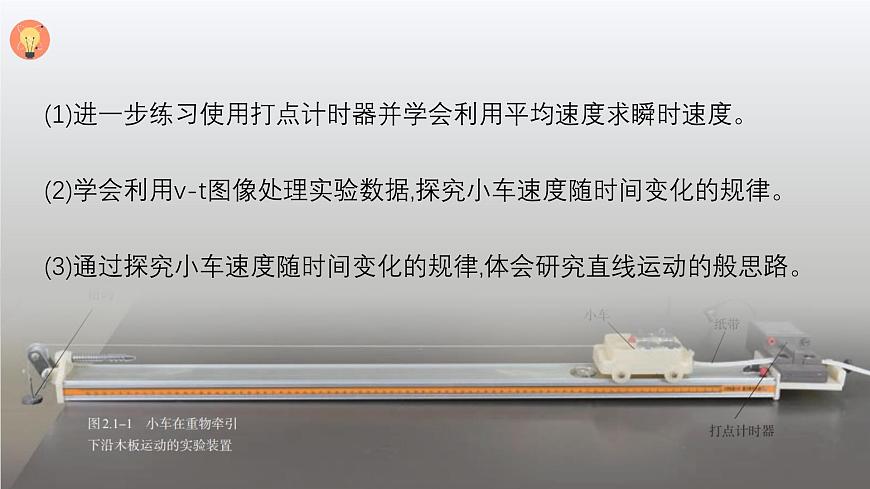

(1)進一步練習使用打點計時器并學會利用平均速度求瞬時速度。(2)學會利用v-t圖像處理實驗數據,探究小車速度隨時間變化的規律。(3)通過探究小車速度隨時間變化的規律,體會研究直線運動的般思路。

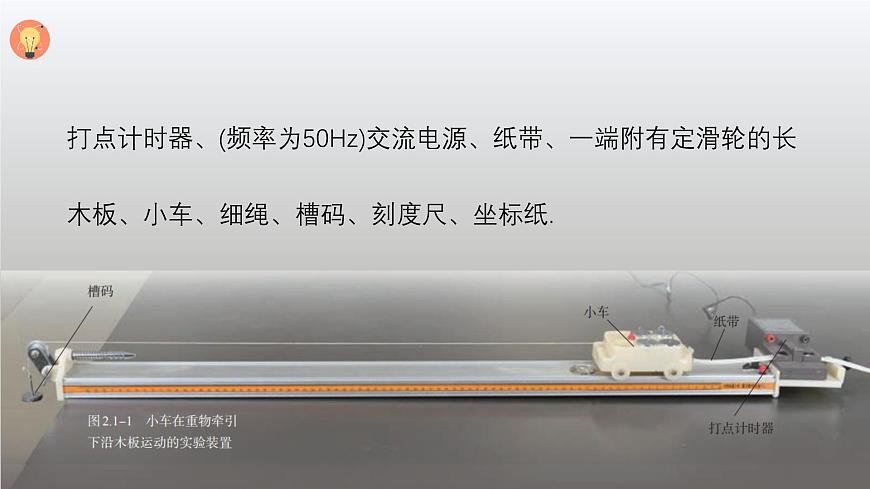

打點計時器、(頻率為50Hz)交流電源、紙帶、一端附有定滑輪的長木板、小車、細繩、槽碼、刻度尺、坐標紙.
(1)如圖所示,把一端附有定滑輪的長木板平放在實驗桌上,并使定滑輪伸出桌面,打點計時器固定在長木板沒有定滑輪的一端,連接好器材
(2)把一條細繩拴在小車上,細繩的另一端跨過定滑輪且掛上適當數量的槽碼,紙帶穿過打點計時器,整理好并平放在計時器的后面,把紙帶的另一端固定在小車的后面
(3)把小車停在靠近打點計時器的位置,接通電源,啟動打點計時器,然后放開小車,讓小車拖著紙帶運動,打點計時器就在紙帶上打下一行小點.隨后,立即關閉電源.
(1)平行：細繩、紙帶與長木板平行(2)靠近：小車釋放前，應靠近打點計時器(3)先后：實驗時先接通電源，后釋放小車；實驗后先斷開電源，后取下紙帶(4)防撞：小車到達滑輪前讓其停止運動，防止與滑輪相撞或掉下桌面摔壞(5)適當：懸掛鉤碼要適當，避免紙帶打出的點太少或過于密集
(1)選擇一條點跡最清晰的紙帶進行數據處理,如圖所示(相鄰兩點間還有四個點未畫出,每兩個計數點間的時間間隔為 T,0點為計時起點).標明0,1,2,3,4,·,測量各計數點到0點的距離x,
v-t圖像分析運動規律
(1)在坐標紙上建立v-t坐標系,并根據表格中的數據在坐標系中描點.(2)畫一條直線,讓這條直線通過盡可能多的點,不在線上的點均勻分布在直線的兩側,偏差比較大的點忽略不計。(3)觀察所得到的直線,分析小車的速度隨時間的變化規律.根據畫出的v-t圖像求出小車運動的加速度a。
與縱軸的交點是什么意思？
結論：小車做加速度不變的加速運動
1．某實驗小組用圖甲所示的裝置研究勻變速直線運動。
(1)正確組裝好打點計時器及紙帶。(2)在靠近打點計時器處釋放物塊時，要在釋放________(選填“前”或“后”)接通打點計時器的電源，得到圖乙所示的一條紙帶。已知打點計時器所用電源的頻率為50 Hz，相鄰兩點間還有四個點沒畫出。(3)若測得d3＝19．0 cm，d6＝74．0 cm，則物塊的加速度大小為__________m/s2。
2．在做“研究勻變速直線運動”的實驗時，某同學得到一條用打點計時器打下的紙帶，如圖所示，各個計數點已經在紙帶上標出，圖中每相鄰兩個計數點間還有4個點沒有畫出，打點計時器接頻率f＝50 Hz的交流電源。
(1)打下計數點6時紙帶的速度v6＝__________(用給定字母表示)；(2)木塊加速度為a＝________________________(用給定字母表示)；(3)如果交變電流的頻率f ＞50 Hz，但當時做實驗的同學并不知道，那么測得的加速度值比真實值__________(選填“偏大”或“偏小”)。
3.(2020·江蘇高考)疫情期間“停課不停學”，小明同學在家自主開展實驗探究。用手機拍攝物體自由下落的視頻，得到分幀圖片，利用圖片中小球的位置來測量當?shù)氐闹亓铀俣?，?shí)驗裝置如圖1所示。(1)家中有乒乓球、小塑料球和小鋼球，其中最適合用作實驗中下落物體的是________。
(2)下列主要操作步驟的正確順序是________。(填寫各步驟前的序號)①把刻度尺豎直固定在墻上②捏住小球，從刻度尺旁靜止釋放③手機固定在三角架上，調整好手機鏡頭的位置④打開手機攝像功能，開始攝像
(3)停止攝像，從視頻中截取三幀圖片，圖片中的小球和刻度如圖2所示。已知所截取的圖片相鄰兩幀之間的時間間隔為 s，刻度尺的分度值是1 mm，由此測得重力加速度為________m/s2。
(4)在某次實驗中，小明釋放小球時手稍有晃動，視頻顯示小球下落時偏離了豎直方向。從該視頻中截取圖片，________(選填“仍能”或“不能”)用(3)問中的方法測出重力加速度。
