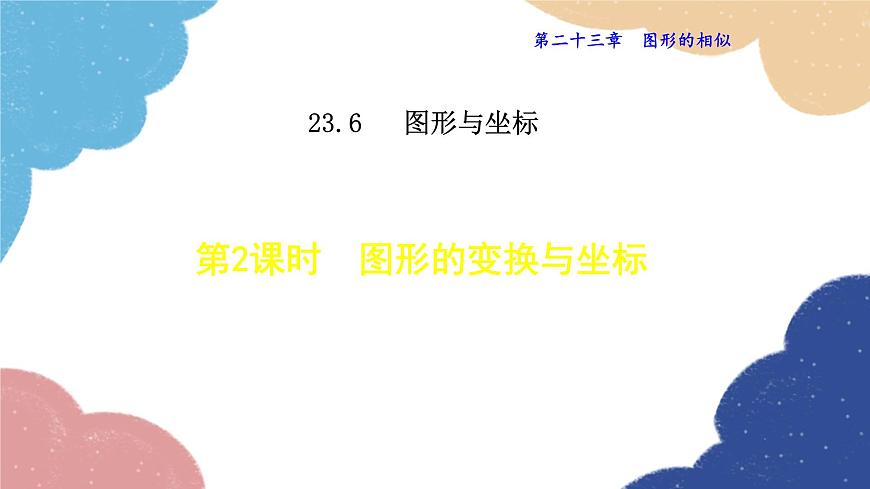

初中華東師大版（2024）2. 圖形的變換與坐標評課課件ppt

這是一份初中華東師大版（2024）2. 圖形的變換與坐標評課課件ppt，共32頁。PPT課件主要包含了課堂講解，課時流程，逐點導講練，課堂小結，作業提升，知識點，圖形的平移與坐標，圖形的對稱與坐標，試一試，圖形的旋轉與坐標等內容，歡迎下載使用。

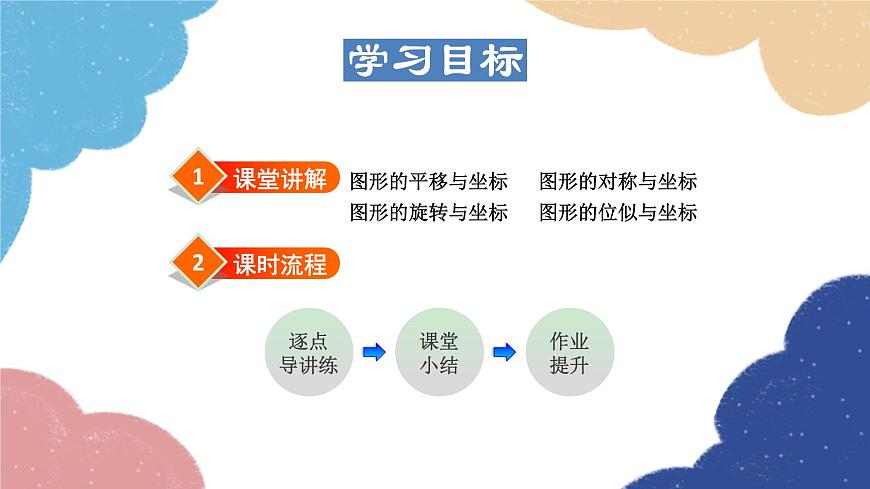

圖形的平移與坐標 圖形的對稱與坐標 圖形的旋轉與坐標 圖形的位似與坐標

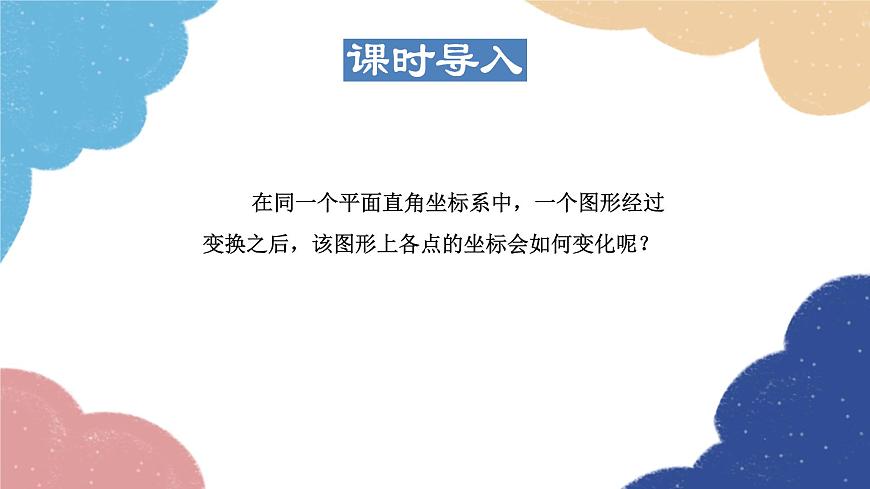

在同一個平面直角坐標系中，一個圖形經過變換之后，該圖形上各點的坐標會如何變化呢？

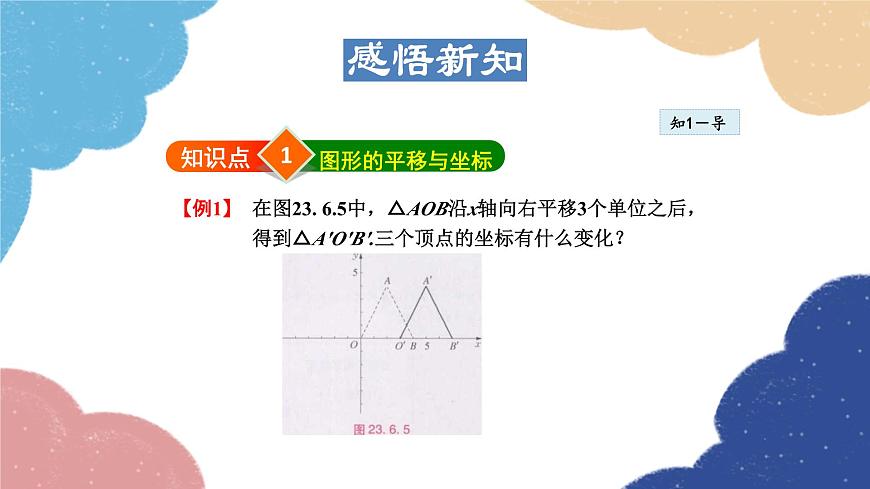

【例1】 在圖23. 6.5中，△AOB沿x軸向右平移3個單位之后， 得到△A'O'B'.三個頂點的坐標有什么變化？

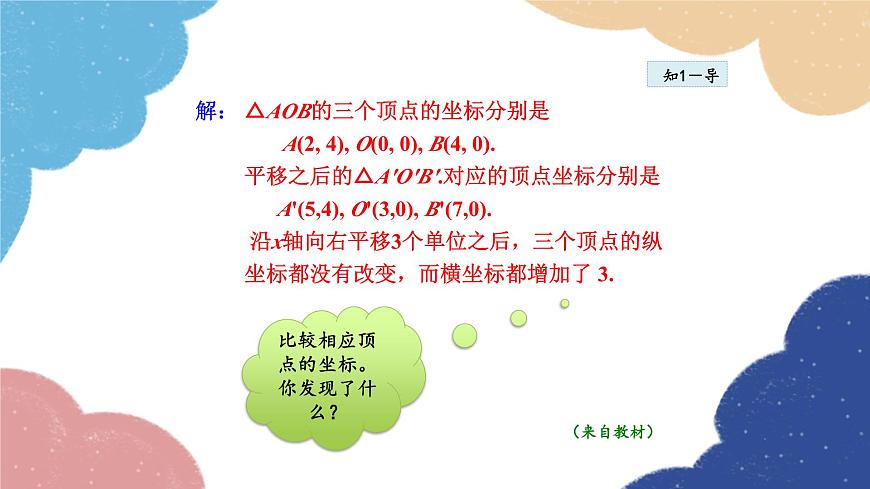

解： △AOB的三個頂點的坐標分別是 A(2, 4), O(0, 0), B(4, 0). 平移之后的△A'O'B'.對應的頂點坐標分別是 A'(5,4), O'(3,0), B'(7,0). 沿x軸向右平移3個單位之后，三個頂點的縱 坐標都沒有改變，而橫坐標都增加了 3.
比較相應頂點的坐標。你發現了什么？

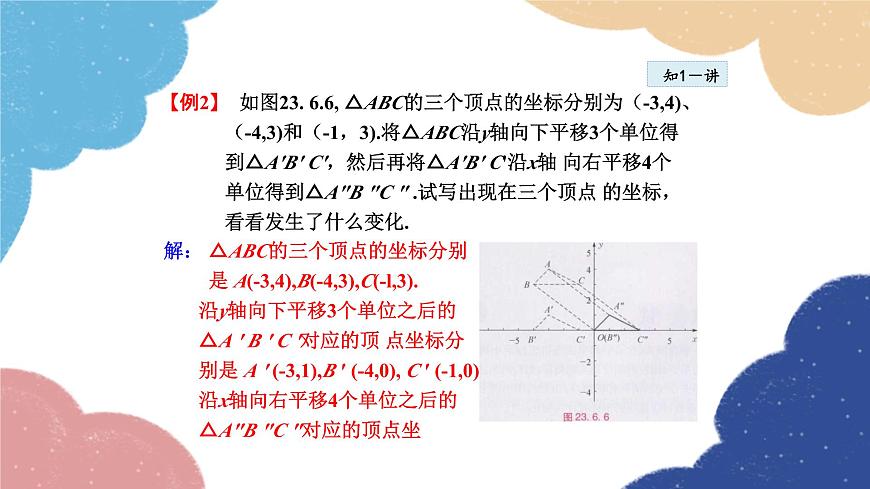

【例2】 如圖23. 6.6, △ABC的三個頂點的坐標分別為（-3,4)、（-4,3)和（-1，3).將△ABC沿y軸向下平移3個單位得到△A'B' C'，然后再將△A'B' C'沿x軸 向右平移4個單位得到△A"B "C " .試寫出現在三個頂點 的坐標，看看發生了什么變化.
解： △ABC的三個頂點的坐標分別 是 A(-3,4),B(-4,3),C(-l,3). 沿y軸向下平移3個單位之后的 △A ′ B ′ C ′對應的頂 點坐標分 別是 A ′ (-3,1),B ′ (-4,0), C ′ (-1,0). 沿x軸向右平移4個單位之后的 △A"B "C "對應的頂點坐

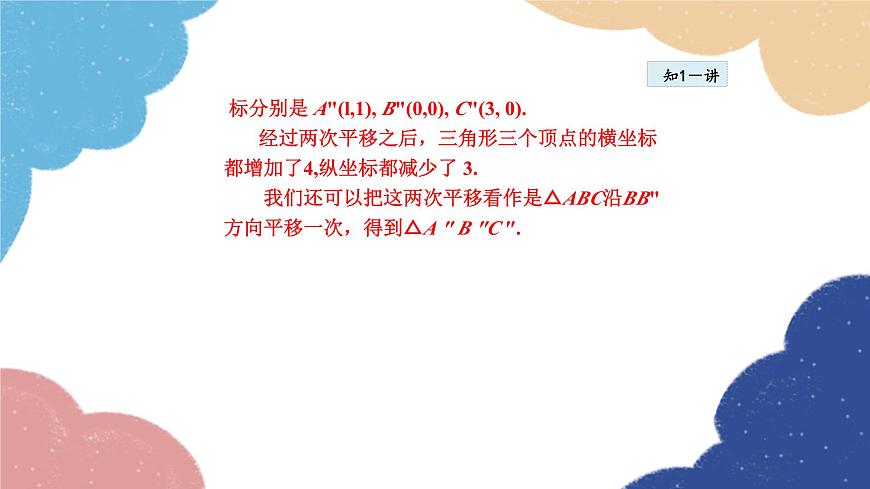

標分別是 A"(l,1), B"(0,0), C"(3, 0). 經過兩次平移之后，三角形三個頂點的橫坐標都增加了4,縱坐標都減少了 3. 我們還可以把這兩次平移看作是△ABC沿BB"方向平移一次，得到△A ″ B "C ″.

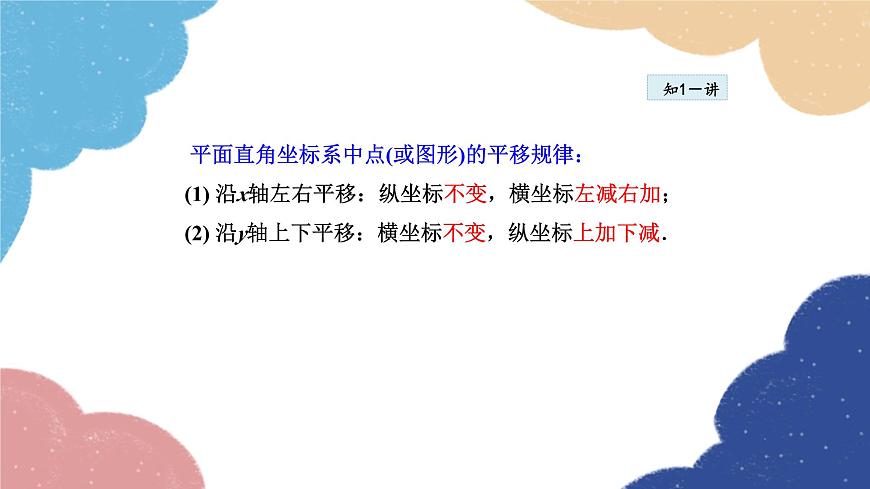

?平面直角坐標系中點(或圖形)的平移規律：(1) 沿x軸左右平移：縱坐標不變，橫坐標左減右加；(2) 沿y軸上下平移：橫坐標不變，縱坐標上加下減．
【例3】 如圖所示，在平面直角坐標系中，點A、B的坐標分 別為(2，0)，(0，1)，若將線段AB平移到線段A1B1 的位置，則a＋b的值為(　　) A．2　　　B．3　　　C．4　　　D．5
導引：點A到點A1，橫坐標增加了1，即要將線段AB先沿x軸向右平移1個單位，故a＝1；點B到點B1，縱坐標增加了1，即要將線段AB再沿y軸向上平移1個單位，故b＝1.所以a＋b＝1＋1＝2.
圖形的平移與點的平移相同，圖形上的每一個點都按相同的規律進行平移，根據點的橫坐標的變化說明沿x軸左右平移的方法，根據點的縱坐標的變化說明沿y軸上下平移的方法．
在平面直角坐標系中，將點A(x，y)向左平移5個單位長度，再向上平移3個單位長度后與點B(－3，2)重合，則點A的坐標是(　　) A．(2，5)　 B．(－8，5)　 C．(－8，－1)　 D．(2，－1)
2 如圖，在平面直角坐標系中，△ABC的頂點都在方格紙的格點上，如果將△ABC先向右平移4個單位長度，再向下平移1個單位長度，得到△A1B1C1，那么點A的對應點A1的坐標為(　　) A．(4，3) B．(2，4) C．(3，1) D．(2，5)
在圖23. 6. 7中，△AOB關于x軸的軸對稱圖形是 △A ' O B，它們對應頂點的坐標有什么變化？
你找到對 應頂點坐標的變化規律了嗎？
請?jiān)趫D23. 6. 8中的平面直角坐標系中畫一個平行四邊形，寫出它的四個頂點的坐標,然后畫出這個平行四邊形關于y軸的對稱圖形，寫出對稱圖形四個頂點的坐標，觀察對應頂點的坐標有什么變化.
平面直角坐標系中點(或圖形)的對稱規律：(1) 關于x軸對稱：橫坐標不變，縱坐標互為相反數；(2) 關于y軸對稱：橫坐標互為相反數，縱坐標不變；(3) 關于原點對稱：橫坐標互為相反數，縱坐標互為 相反數．
【例4】 (1) 在平面直角坐標系中，若點M(2，3)與點N(x， －3)關于x軸對稱，則x的值為________． (2)〈江蘇鹽城，有改動〉如圖所示，△ABC的頂 點都在正方形網格的格點上，點A的坐標為(－1， 4)．現將△ABC沿y軸翻折到第一象限． ①請寫出B、C的對應點B′、C′的坐標； ②請你在下圖中畫出△A′B′C′.
導引：(1)若兩點關于x軸對稱，則橫坐標不變，縱坐標互為 相反數，由此可以求出x＝2；　(2)根據已知條件可知△A′B′C′與△ABC關于y軸對 稱．先確定出B點坐標為(－4，3)，C點坐標為 (－3，1)，再根據點的對稱規律確定出點A′、B′、 C′的坐標，然后順次連結A′、B′、C′、A′即可得 到△A′B′C′.
解： (1) 2　 (2) ①點B′的坐標為(4，3)，點C′的坐標為(3，1)． ②△A′B′C′的位置如圖所示．
1. 在直角坐標系中，點B的坐標為(3，1)，則點B關于原點成中心對稱的點的坐標為(　　) A．(3，－1) 　 B．(－3，1) C．(－1，－3) 　 D．(－3，－1)
平面直角坐標系中圖形的旋轉規律：(1) 將圖形繞原點順時針旋轉90°，點(a，b)的對應點的坐標為(b，－a)；(2) 將圖形繞原點逆時針旋轉90°，點(a，b)的對應點的坐標為(－b，a)．
【例5】 如圖23.6-8所示，在矩形OABC中，點B的坐標為 (－2，3)．畫出矩形OABC繞點O順時針旋轉90°后的矩形OA1B1C1，并直接寫出點A1、B1、C1的坐標．
導引：以坐標原點O為旋轉中心， 將OA、OC分別繞點O順時 針旋轉90°，確定出點A1、 C1的位置，畫出矩形OA1B1C1， 根據畫出的圖形寫出點A1、 B1、C1的坐標．
解： 如圖23.6-9所示，矩形OA1B1C1就是所求作的矩形， A1(0，2)，B1(3，2)，C1(3，0)．
在以坐標原點為旋轉中心進行旋轉時，應注意旋轉的方向(順時針或逆時針)和旋轉角度(90°或180°)．然后根據旋轉規律可以確定旋轉后對應點的坐標，其規律如下：
繞原點逆時針旋轉90°
繞原點順時針旋轉90°
1. 如圖，在△ABO中，AB⊥OB，OB＝ ，AB＝1.將△ABO繞O點旋轉90°后得到△A1B1O，則點A1的坐標為(　　)A．(－1， ) 　　　B．(－1， )或(1，－ )C．(－1，－ ) 　　　D．(－1，－ )或(－ ，－1)
如圖23. 6. 9，將△AOB縮小后得到△COD，你能求出它們的相似比嗎?
△AOB的頂點坐標發生了什么變化？
如圖23. 6. 10,已知矩形ABCD四個頂點的坐標分別是A(0, 0)、B(3, 0)、C(3, 2)、D(0, 2)，將這四個頂點的坐標同時擴大到原來的 2 倍后得到一組新坐標，畫出新 坐標對應的點所確定的圖形，看看新的圖形和原圖形之間有什么關系.
平面直角坐標系中圖形的位似規律： 以原點為位似中心，在同側將圖形放大或縮小k倍，則點(a，b)的對應點的坐標為(ak，bk)；在異側將圖形放大或縮小k倍，則點(a，b)的對應點的坐標為(－ak，－bk)．
【例6】 三角形的頂點坐標分別是A(2，2)，B(4，2)，C(6，4)， 試畫出將△ABC以O(shè)點為位似中心縮小，且縮小后的 △DEF與△ABC對應邊的比為1∶2的位似圖形．
錯解：將A(2，2)，B(4，2)，C(6，4)三 點的橫坐標、縱坐標都縮小為原來的 得D(1，1), E(2，1)，F(xiàn)(3，2)，順次連結點D，E，F(xiàn)，D，即可得到縮小后的△DEF，如圖23.6-12所示．
錯解分析：錯解沒有考慮到以O(shè)點為位似中心的位似 圖 形有兩個，要在位似中心的同側和異側分別作圖．正解：所求作的△DEF 如圖23.6-13所示．
本題運用了分類討論思想，作位似圖形時一定要看清題目要求，是讓在給定的區域作圖還是沒給定區域，若是后者則應將所有圖形全部畫出．
如圖，△OAB與△OCD是以點O為位似中心的位似圖形，相似比為1∶2，∠OCD＝90°，CO＝CD.若B(1，0)，則點C的坐標為(　　) A．(1，2) B．(1，1) C．( ， ) D．(2，1)
2 如圖，在邊長為1的小正方形組成的網格中，建立平面直角坐標系，△ABO與△A′B′O′是以點P為位似中心的位似圖形，它們的頂點均在格點(網格線的交點)上，則點P的坐標為(　　) A．(0，0)　　 B．(0，1)　　 C．(－3，2)　　 D．(3，－2)
