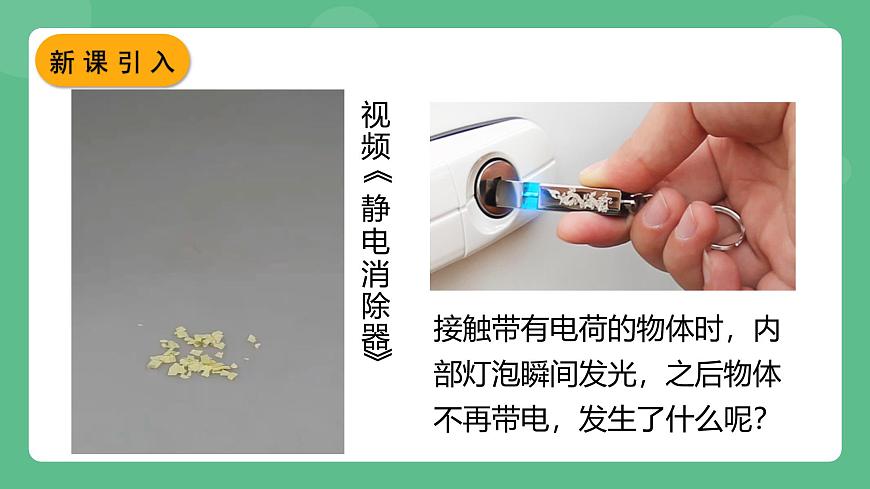

接觸帶有電荷的物體時，內部燈泡瞬間發光，之后物體不再帶電，發生了什么呢？

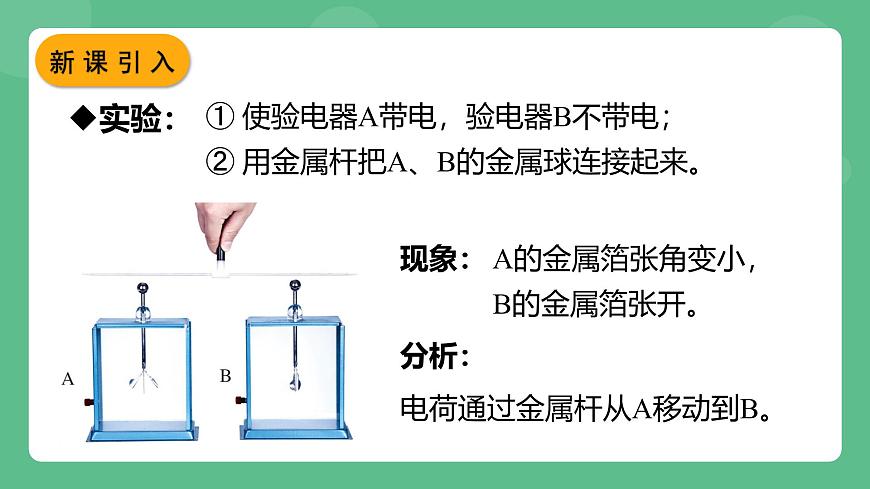

① 使驗電器A帶電，驗電器B不帶電；② 用金屬桿把A、B的金屬球連接起來。
A的金屬箔張角變小，B的金屬箔張開。
電荷通過金屬桿從A移動到B。

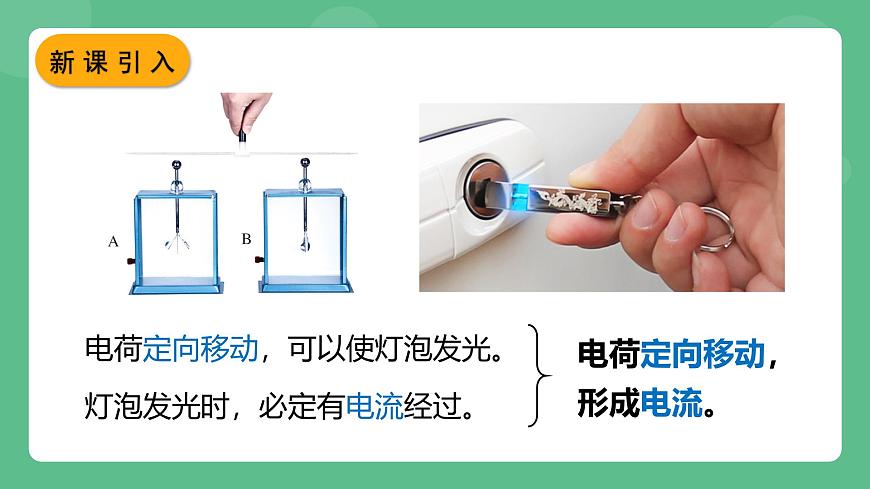

電荷定向移動，可以使燈泡發光。
燈泡發光時，必定有電流經過。

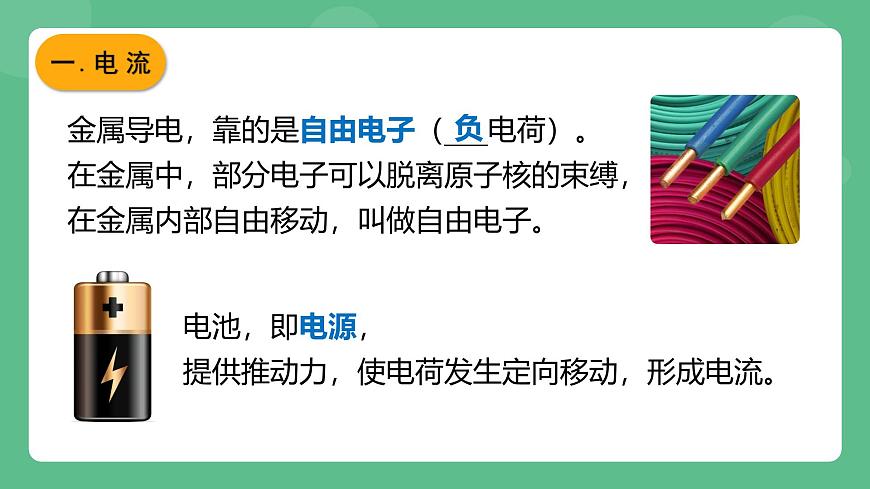

金屬導電，靠的是自由電子（___電荷）。在金屬中，部分電子可以脫離原子核的束縛， 在金屬內部自由移動，叫做自由電子。
電池，即電源，提供推動力，使電荷發生定向移動，形成電流。

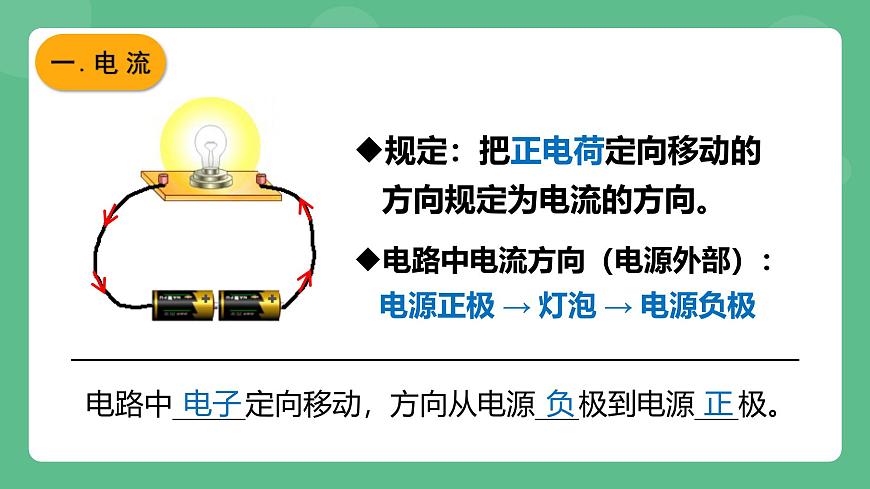

規定：把正電荷定向移動的方向規定為電流的方向。
電路中電流方向（電源外部）： 電源正極 → 燈泡 → 電源負極
電路中_____定向移動，方向從電源___極到電源___極。
拓展：二極管 —— 單向?qū)щ娦?br/>電流只能從二極管的正極流向負極， 不能反向流動。
小組活動：一人將電源放入紙盒中，引出兩根導線；其他人利用發光二極管判斷這兩根導線分別連接電源的哪一極。
1、關于電荷與電流，下列說法正確的是（　　）A．云層間的閃電是電流流過空氣的結果B．電路斷開后，電路中就沒有了電荷C．電路接通后，電源不斷的產生電荷D．用電器工作時要不斷消耗電荷
2、下列有關電流形成的說法中正確的是（　?。〢．只有正電荷定向移動才能形成電流B．電荷運動就會形成電流C．正、負電荷同時向相反方向定向移動可以形成電流D．金屬中，自由電子定向運動的方向，就是電流方向
3、如圖甲所示的電路中，燈泡正 常發光。驗電器帶電情況如圖乙所 示，用帶絕緣柄的金屬棒把兩個驗 電器連接起來。根據圖中信息可以判斷出（　?。〢．開關中的電流方向是由A向BB．開關中負電荷定向移動的方向是由B向AC．連接的瞬間，金屬棒中正電荷定向移動的方向是由A向BD．連接的瞬間，金屬棒中的電流方向是由B向A
結合生活經驗，這個電路完整嗎？
用電器：燈泡、電動機、電鈴 　　　　等消耗電能的裝置
電源：電池、發電機等提供 　　　電能的裝置
多次練習組裝電路，要求：① 用電器能正常工作，即燈泡亮、 　 電動機轉、電鈴響…… ② 用電器要受開關的控制。
① 電源；② 閉合電路，即通路。
短路：導線不通過用電器，直接把電源兩極連接起來。
短路時電路中電流非常大，會燒壞電源或?qū)Ь€，甚至造成火災。
4、如圖所示，一個移動電源正在給手機電池充電，此時該手機的電池相當于（　?。〢．用電器　　　　B．開關C．導線　　　　　D．電源
5、下列說法正確的是（　?。〢．電路中只要有電流，就一定有電源B．電路中只要有電源，就一定有電流C．電流總是從電源的正極流向電源的負極D．只要電路中有足夠的電子，電路中就有持續的電流
6、如圖所示的電路中，開關閉合后，小燈泡能正常發光的是（　?。?，可能造成火災的是（　?。?br/>常見的電路元件及其符號
電路元件的符號要用統一規定的符號，不能自造符號；要注意所畫符號和實物的對應性；合理安排電路元件符號，使之均勻分布在電路中，元件符號避免畫在電路的拐角處；電路圖最好呈長方形，導線要橫平豎直，力求把電路圖畫得簡潔、大小比例適中。
① 導線一定要接到元件的接線柱上；② 導線不能有交叉。
7、畫出手電筒的電路圖：
