初中物理魯教版（五四學制）（2024）九年級上冊第十一章 電流和電路第二節 電流和電路完美版課件ppt

這是一份初中物理魯教版（五四學制）（2024）九年級上冊第十一章 電流和電路第二節 電流和電路完美版課件ppt，共29頁。PPT課件主要包含了手電筒，手機電路板，電流的形成，電流的方向，定向移動，典例1，電路的連接實驗，電路元件的作用，1電源，典例2等內容，歡迎下載使用。

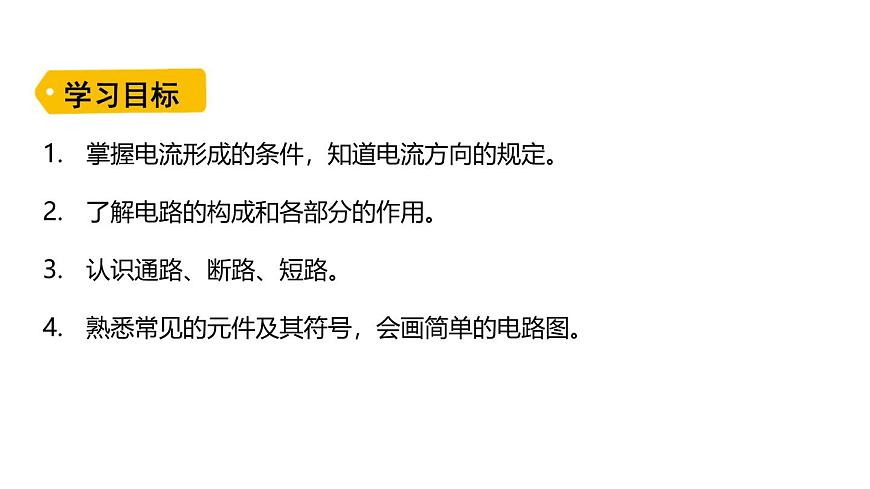

掌握電流形成的條件，知道電流方向的規定。 了解電路的構成和各部分的作用。認識通路、斷路、短路。熟悉常見的元件及其符號，會畫簡單的電路圖。

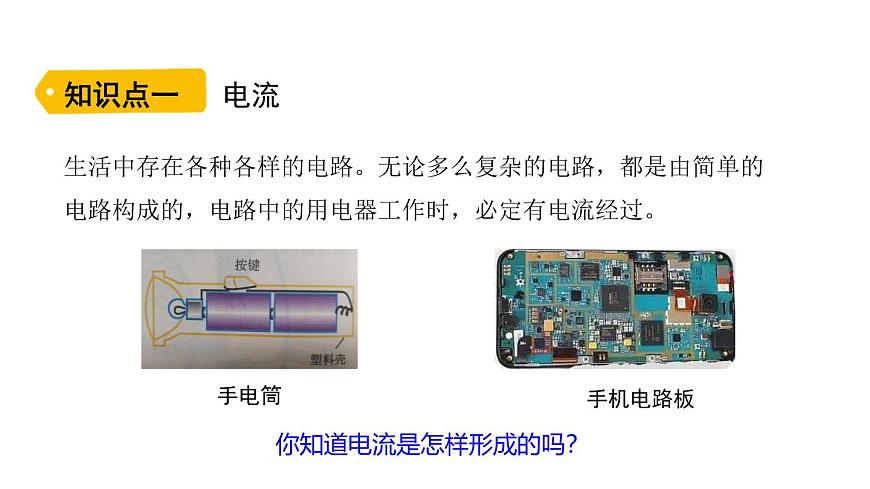

生活中存在各種各樣的電路。無論多么復雜的電路，都是由簡單的電路構成的，電路中的用電器工作時，必定有電流經過。
你知道電流是怎樣形成的嗎？

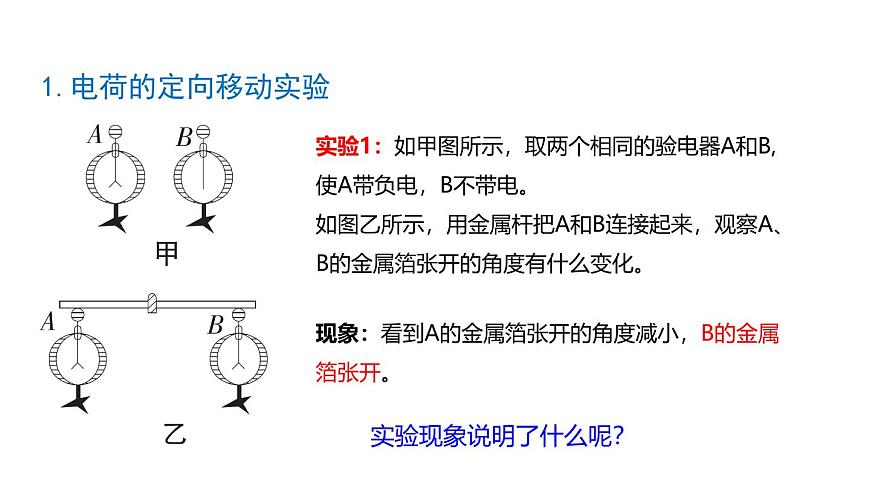

1.電荷的定向移動實驗
實驗1：如甲圖所示，取兩個相同的驗電器A和B,使A帶負電，B不帶電。如圖乙所示，用金屬桿把A和B連接起來，觀察A、B的金屬箔張開的角度有什么變化。
現象：看到A的金屬箔張開的角度減小，B的金屬箔張開。
實驗現象說明了什么呢？

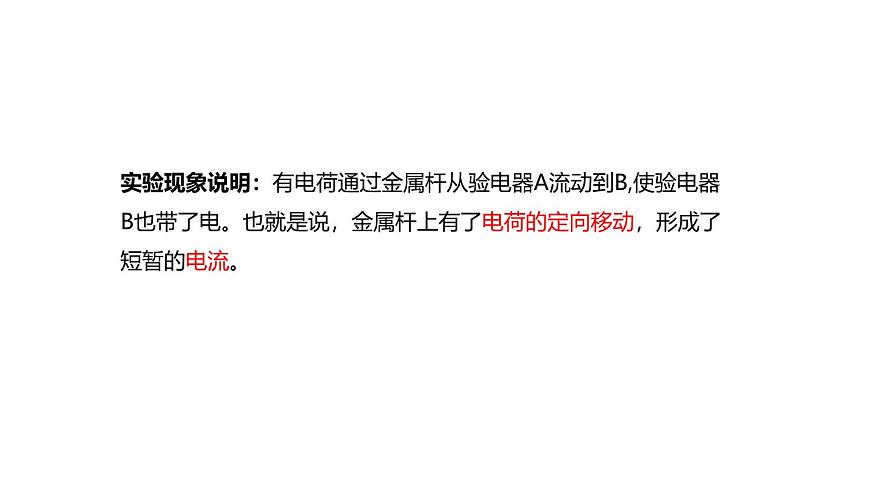

實驗現象說明：有電荷通過金屬桿從驗電器A流動到B,使驗電器B也帶了電。也就是說，金屬桿上有了電荷的定向移動，形成了短暫的電流。
結論：閉合開關，小燈泡持續發光，表明電池提供持續的電流流過了小燈泡。

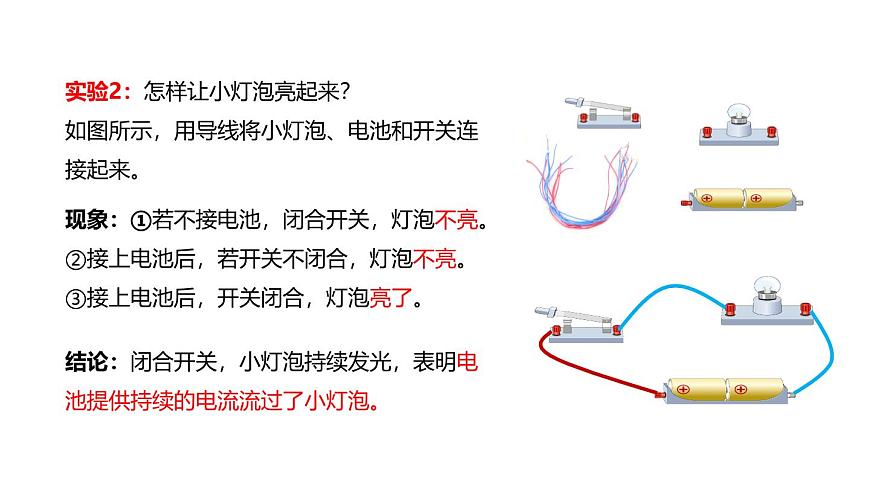

實驗2：怎樣讓小燈泡亮起來？如圖所示，用導線將小燈泡、電池和開關連接起來。
現象：①若不接電池，閉合開關，燈泡不亮。②接上電池后，若開關不閉合，燈泡不亮。③接上電池后，開關閉合，燈泡亮了。

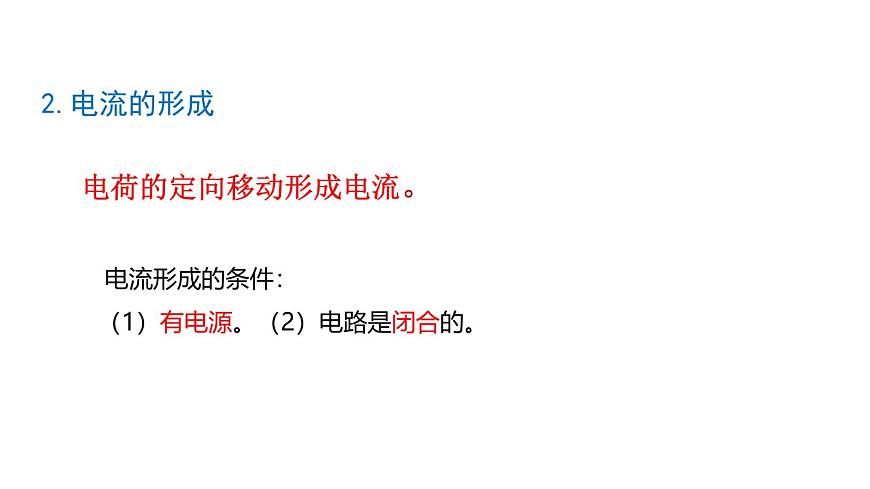

電流形成的條件：（1）有電源。（2）電路是閉合的。
電荷的定向移動形成電流。

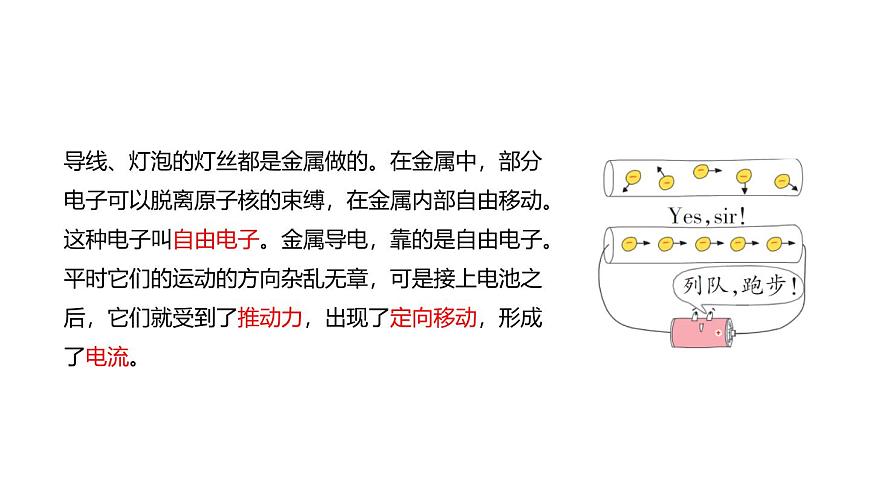

導線、燈泡的燈絲都是金屬做的。在金屬中，部分電子可以脫離原子核的束縛，在金屬內部自由移動。這種電子叫自由電子。金屬導電，靠的是自由電子。平時它們的運動的方向雜亂無章，可是接上電池之后，它們就受到了推動力，出現了定向移動，形成了電流。
電流的形成情況：（1）電流可能只是由正電荷定向移動形成的。（2）電流可能只是由負電荷定向移動形成的，如金屬導體中能自由移動的電荷是帶負電的電子。（3）電流可能是由正、負電荷同時向相反方向定向移動形成的，如各種酸、堿、鹽的水溶液中能自由移動的電荷是正、負離子。
物理學中，把正電荷定向移動的方向規定為電流的方向。這樣負電荷定向移動的方向就與電流的方向相反。
按照這個規定，當電池、導線、小燈泡組成的電路閉合時，在電路外部，電流的方向是從電源正極經過用電器流向電源負極 。在電源內部，電流的方向是從電源負極流向電源正極。
發光二極管是一種電子元件，簡稱LED。當電流由正極經過LED流向負極時，LED發光，表明它處于導通狀態；反之，LED不會發光。
下列關于電流的說法正確的是（ ）。A. 只有自由電子的移動才能形成電流B. 只有正電荷的移動才能形成電流C. 正電荷移動的方向就是電流方向D. 負電荷定向移動的方向與電流方向相反
用小燈泡、小電動機、音樂門鈴各一個，開關一個，電池兩節(帶電池盒)和若干導線，先后三次連接電路，分別使燈泡亮、電動機轉、門鈴發聲。燈泡、電動機、門鈴要受開關的控制。
把電源、用電器、開關用導線連接起來組成的電流可以流過的路徑叫電路。
一個完整的電路包括電源、用電器、開關和導線四種電路元件，缺一不可。
（2）用電器：消耗電能的裝置，它把電能轉化為其他形式的能。（3）開關：控制電路通斷的裝置，常見的有閘刀開關、拉線開關、撥動開關、聲光控開關等。（4）導線：將電源、用電器、開關連接起來，形成讓電荷移動的通路。
下列說法正確的是（　　）。A．用導線把開關、電燈等用電器連接起來就組成了一個完整的電路B．電源是電路中供電的裝置C．干電池、蓄電池、發電機、電動機都是電源D．用手電筒時，電流方向是由電池的負極經燈泡流向正極
解析：完整的電路包括電源、開關、導線、用電器。電動機不是電源。電流方向是由電池的正極經燈泡流向負極。
處處連通的電路。特點：電路中有電流，用電器工作。
在某處斷開的電路。特點：電路中無電流，用電器不工作。
不經過用電器直接將電源的兩極相連的電路。
特點：用電器不工作，電路中有很大的電流， 會損壞電源甚至燒壞導線的絕緣層， 引起火災。
當電路中有多個用電器時，電路接通時，把其中部分用電器兩端直接用導線連接起來。這種情況較該用電器被短接。
閉合S1,當再閉合S2時，燈L2被短接而熄滅。電流經過外導線和開關S2而繞過了小燈泡。燈L1發光。
可以利用這種短路來控制電路。
小卡正確連接如圖所示的電路，閉合開關S，發現燈L1不發光，燈L2發光，由此判定電路可能是（　?。．燈L1短路B．燈L2 短路C．燈L1斷路D．燈L2 斷路
畫圖時如果把電池、電燈等物體原樣畫出來，既麻煩又不清楚，所以我們常用符號代替它們。用符號表示電路連接的圖，叫電路圖。
3. 畫電路圖的注意事項
（1）電路元件的符號要用統一規定的符號。（2）所畫符號和實物要對應。例如，開關的狀態應與實物一致。（3）合理安排電路元件符號，使之均勻分布在電路中。要注意元件的符號不能畫在電路的拐角處。（4）導線要橫平豎直，力求把電路圖畫得簡潔、美觀、大小適中。
如圖所示，驗電器A帶正電，用帶有絕緣柄的金屬棒將驗電器A和不帶電的驗電器B的金屬球連接起來，發現驗電器B的金屬箔片張開，則驗電器B帶? 電，瞬間自由電子定向移動的方向是? （選填“由A到B”或“由B到A”）。
2. 如圖所示是便攜式充電寶正在給手機充電，在此過程中，該充電寶相當于電路中的（　?。?。A．電源B．開關C．導線D．用電器
3. 如圖所示，當開關S1斷開時，電路是______；當開關S1 閉合、S2 斷開時，電路是______；當開關S1、S2都閉合時，電路是_______。（選填“通路”“斷路”或“短路”）
