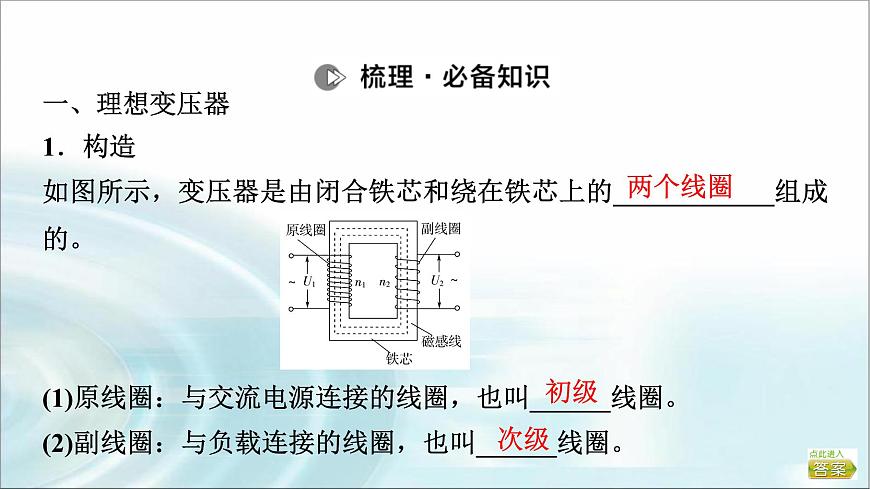

一、理想變壓器1．構造如圖所示，變壓器是由閉合鐵芯和繞在鐵芯上的____________組成的。
(1)原線圈：與交流電源連接的線圈，也叫______線圈。(2)副線圈：與負載連接的線圈，也叫______線圈。

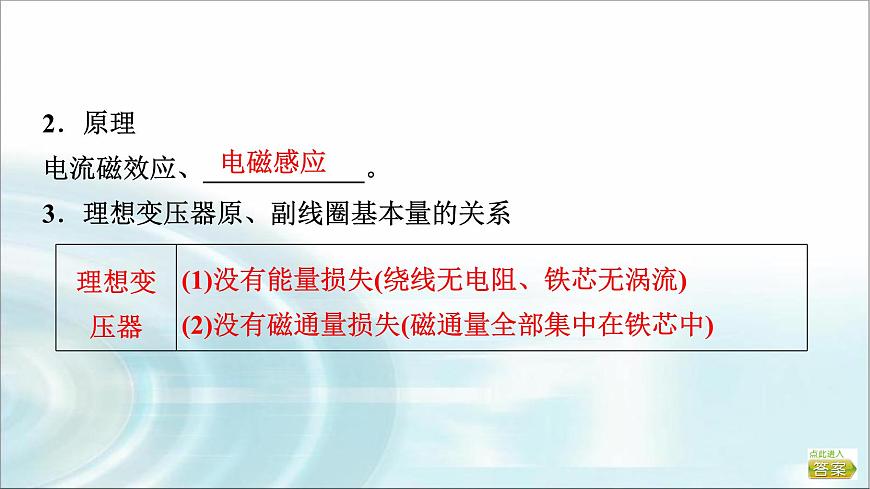

2．原理電流磁效應、____________。3．理想變壓器原、副線圈基本量的關系

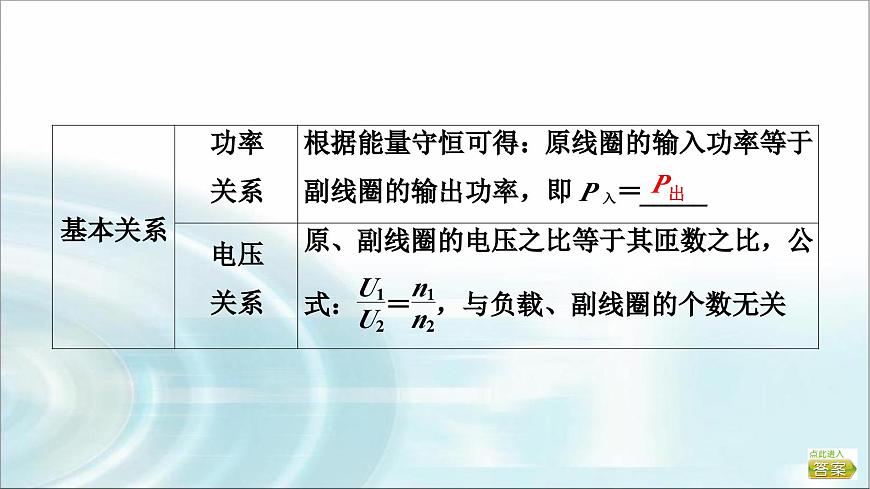

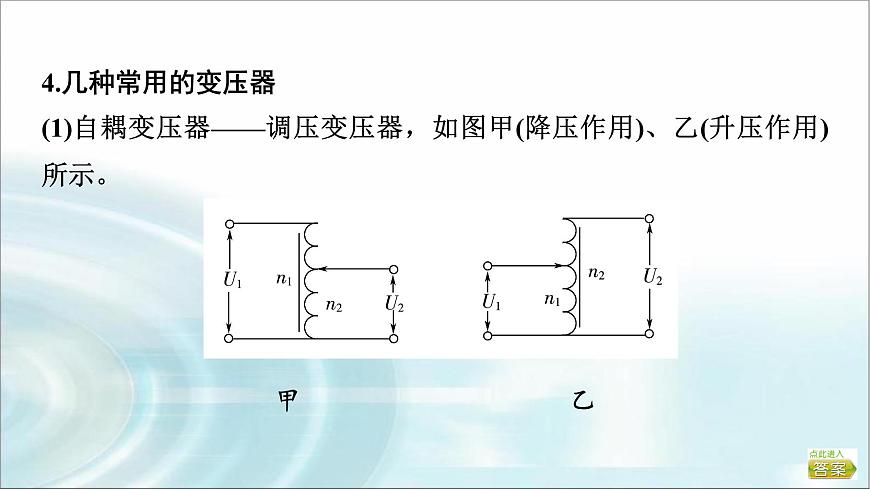

4.幾種常用的變壓器(1)自耦變壓器——調壓變壓器，如圖甲(降壓作用)、乙(升壓作用)所示。 甲　　　　　　　　　　乙

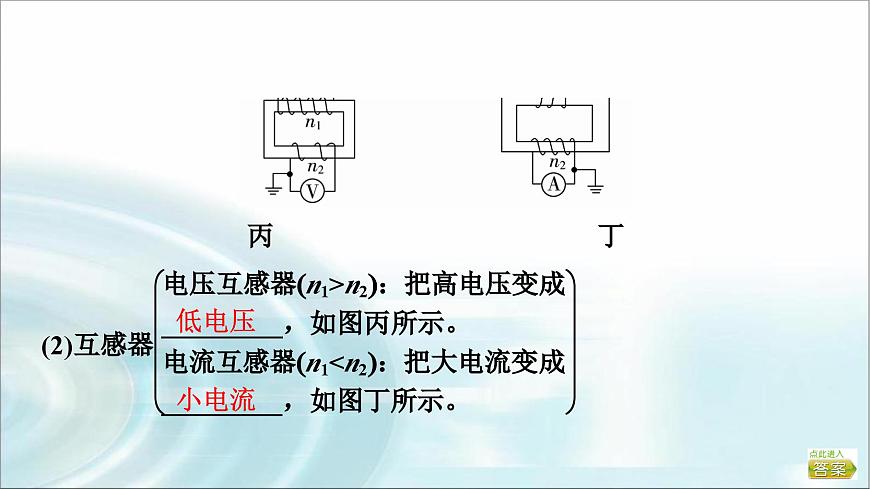

二、電能的輸送如圖所示，若發電站輸出電功率為P，輸出電壓為U，用戶得到的電功率為P′，用戶的電壓為U′，輸電線總電阻為R。
2．電壓損失(1)ΔU＝U－U′。(2)ΔU＝______。3．功率損失(1)ΔP＝P－P′。
4．減少輸電線上電能損失的方法(1)減小輸電線的電阻R。由R＝ρ知，可加大導線的____________、采用____________的材料做導線。(2)減小輸電線中的電流。在輸電功率一定的情況下，根據P＝UI，要減小電流，必須提高_(dá)___________。
一、易錯易誤辨析(正確的打“√”，錯誤的打“×”)(1)變壓器能改變交變電流的電壓，不能改變交變電流的頻率。(　　) (2)正常工作的變壓器當副線圈與用電器斷開時，副線圈兩端無電壓。(　　)(3)變壓器副線圈并聯更多的用電器時，原線圈輸入的電流隨之減小。(　　)
(4)增大輸電導線的橫截面積不利于減少輸電過程中的電能損失。(　　)(5)高壓輸電是通過減小輸電電流來減少電路的發熱損耗。(　　)(6)在輸送電壓一定時，輸送的電功率越大，輸電過程中的電能損失越大。(　　)
二、教材習題衍生1．(理想變壓器基本規律)(2020·江蘇卷)電流互感器是一種測量電路中電流的變壓器，工作原理如圖所示。其原線圈匝數較少，串聯在電路中，副線圈匝數較多，兩端接在電流表上。則電流互感器(　　)A．是一種降壓變壓器B．能測量直流電路的電流C．原、副線圈電流的頻率不同D．副線圈的電流小于原線圈的電流
2．(遠距離輸電)從發電站輸出的功率為220 kW，輸電線的總電阻為0.05 Ω，用110 V和11 kV兩種電壓輸電。兩種情況下輸電線上由電阻造成的電壓損失之比為(　　)A．100∶1 B．1∶100C．1∶10 D．10∶1
3．(理想變壓器的動態分析問題)如圖所示的電路中，變壓器為理想變壓器，a、b接在電壓有效值不變的交流電源兩端，R0為定值電阻，R為滑動變阻器?，F(xiàn)將變阻器的滑片從一個位置滑動到另一位置，觀察到電流表A1的示數增大了0.2 A，電流表A2的示數增大了0.8 A，則下列說法正確的是(　　)A．電壓表V1示數增大 B．電壓表V2、V3示數均增大C．該變壓器起升壓作用 D．變阻器滑片是沿c→d的方向滑動[答案]　D
1．分析原線圈有串聯負載的變壓器電路問題時要注意變壓器的輸入電壓不等于電源的電壓，而是等于電源電壓減去串聯負載的電壓，即：U1＝U源－U串。2．分析含有二極管的變壓器電路問題時要注意理想二極管單向?qū)щ娦裕瑢?duì)交變電流的影響，及對應有效值的變化。
考點1　理想變壓器基本規律的應用
3．理想變壓器的各量的制約關系
[跟進訓練]1．(理想變壓器工作原理)(2019·江蘇卷)某理想變壓器原、副線圈的匝數之比為1∶10，當輸入電壓增加20 V時，輸出電壓(　　)A．降低2 V B．增加2 VC．降低200 V D．增加200 V
2．(原線圈中并聯電阻)如圖所示，理想變壓器原副線圈的匝數比為2∶1，電阻R1＝R2＝10 Ω，電流表和電壓表均為理想交流電表。若電流表A的示數為0.5 A，則電壓表V的示數為(　　)A．2 V B．2.5 V C．4 V D．10 V
3．(原線圈中串聯電阻)(2023·南京金陵中學期末考試)在圖所示的交流電路中，電源電壓的有效值為220 V，理想變壓器原、副線圈的匝數比為10∶1，R1、R2、R3均為固定電阻，R2＝10 Ω，R3＝20 Ω，各電表均為理想電表。已知電阻R2中電流i2隨時間t變化的正弦曲線如圖所示。下列說法正確的是(　　)圖　　　　　　　圖　　
A．所用交流電的頻率為100 Hz B．電壓表的示數為100 VC．電流表的示數為1.0 AD．變壓器傳輸?shù)碾姽β蕿?5.0 W
4．(含二極管的變壓器問題)如圖所示的電路中，理想變壓器原、副線圈的匝數比n1∶n2＝22∶5，電阻R1＝R2＝25 Ω，D為理想二極管，原線圈接u＝220sin(100πt)V 的交流電，則(　　)A．交流電的頻率為100 HzB．通過R2的電流為1 A
(1)變壓器不能改變直流電壓。(2)變壓器只能改變交變電流的電壓和電流，不能改變交變電流的頻率。(3)理想變壓器本身不消耗能量。(4)理想變壓器基本關系中的U1、U2、I1、I2均為有效值。
1．理想變壓器的制約關系
考點2　理想變壓器的動態分析問題
[典例]　一自耦變壓器如圖所示，其a、b端接到一電壓有效值不變的交變電源兩端，在c、d間接有一定值電阻R1和滑動變阻器R0。電壓表均可視為理想交流電壓表，輸電導線的電阻均可忽略不計。則下列說法正確的是(　　)
A．保持變壓器滑動觸頭位置不變，將滑動變阻器滑片P下滑時，三個電壓表的示數均減小B．保持變壓器滑動觸頭位置不變，將滑動變阻器滑片P下滑時，V1、V2的示數不變，而V3的示數減小C．保持滑動變阻器滑片P不動時，將變壓器滑動觸頭從M點順時針旋轉到N點的過程中，三個電壓表的示數均減小D．保持滑動變阻器滑片P不動時，將變壓器滑動觸頭從M點順時針旋轉到N點的過程中，V1、V2示數均減小，V3的示數增大
思路點撥：本題中變壓器為自耦變壓器，分析時要注意區分原線圈和副線圈，分清不變量和變量，弄清理想變壓器中電壓、電流、功率之間的聯系和相互制約關系，利用閉合電路歐姆定律、串并聯電路特點進行分析判定。
B　[滑動觸頭位置保持不變時，變壓器原、副線圈的匝數比不變，因電源的電壓不變，所以V1、V2的示數不變，R1與R0串聯分得的總電壓不變；當滑動變阻器滑片P下滑時，R0接入電路的阻值變小，分得的電壓減小，所以V3的示數減小，選項A錯誤，選項B正確；保持滑動變阻器滑片P不動時，將滑動觸頭從M點順時針旋轉到N點的過程中，副線圈的匝數變小，由U1∶U2＝n1∶n2可知，V2、V3的示數均減小，V1的示數不變，選項C、D錯誤。]
[跟進訓練]?1.有一理想變壓器，副線圈所接電路如圖所示，燈L1、L2為規格相同的兩只小燈泡。當S斷開時，燈L1正常發光。S閉合后，下列說法正確的是(　　)A．電阻R消耗的電功率增大B．燈L1、L2都能正常發光C．原線圈的輸入功率減小D．原、副線圈的電流比減小
2．(2023·泰州模擬)如圖所示，理想變壓器原、副線圈匝數比為n1∶n2＝1∶5。定值電阻R1的阻值為10 Ω，滑動變阻器R2的最大阻值為50 Ω，定值電阻R3的阻值為10 Ω，圖中電表均為理想電表，原線圈輸入如圖所示的交變電流，其有效值不隨負載變化。當滑動變阻器接入電路的阻值由50 Ω減小到0的過程中(　　)圖　　　　　　　圖
A．電流表的示數為5 AB．通過R2的電流減小C．電壓表的示數增大D．R2和R3的總電功率先增大后減小
3.如圖所示，電路中的變壓器為理想變壓器，S為單刀雙擲開關，U1為加在原線圈兩端的交變電壓，I1、I2分別為原、副線圈中的電流。下列說法中正確的是(　　)
A．保持U1不變，S由b切換到a，則R上消耗的功率減小B．保持U1不變，S由a切換到b，則I2增大C．保持U1不變，S由b切換到a，則I1增大D．保持U1不變，S由a切換到b，則變壓器的輸入功率增大
C　[保持U1不變，S由b切換到a時，副線圈匝數增多，則輸出電壓U2增大，電流I2增大，R消耗的功率增大，由變壓器功率關系可知，其輸入功率也增大，故I1增大；S由a切換到b時，副線圈匝數減少，則輸出電壓U2減小，輸出電流I2減小，所以根據P2＝I2U2，P2減??；又因P1＝P2，所以變壓器輸入功率減小。由以上分析可知，正確選項為C。]
4．(2023·錫山模擬)如圖，理想變壓器原、副線圈總匝數相同，滑動觸頭P1初始位置在副線圈正中間，輸入端接入電壓有效值恒定的交變電源。定值電阻R1的阻值為R，滑動變阻器R2的最大阻值為9R，滑片P2初始位置在最右端。理想電壓表 的示數為U，理想電流表 的示數為I。下列說法正確的是(　　)
A．保持P1位置不變，P2向左緩慢滑動的過程中，I減小，U不變B．保持P1位置不變，P2向左緩慢滑動的過程中，R1消耗的功率增大C．保持P2位置不變，P1向下緩慢滑動的過程中，I減小，U增大D．保持P2位置不變，P1向下緩慢滑動的過程中，R1消耗的功率減小
保持P1位置不變，P2向左緩慢滑動的過程中，即原、副線圈的匝數比保持不變，R2接入電路的阻值減小，則由上述分析可知，原線圈位置的等效電阻保持不變，因?yàn)榛瑒?dòng)變阻器的電阻變小，則電流I變大，U變小，而R1消耗的功率增大，故A錯誤，B正確；保持P2位置不變，P1向下緩慢滑動的過程中，n2減小，等效電阻增大，電流I減小，則電壓表的示數減小，故C錯誤；滑動觸頭P1初始位
1．理清三個回路遠距離輸電電網間的基本結構如圖所示。輸電過程的電路被劃分為三個獨立的回路，即電源回路、輸送回路和用戶回路。在每個回路中，變壓器的原線圈是回路的用電器，而相應的副線圈是下一個回路的電源，每個回路均可應用閉合電路歐姆定律、串并聯電路的規律，而變壓器的電壓、電流、功率關系則是聯系不同回路的橋梁。
3．掌握一個能量守恒定律發電機把機械能轉化為電能，并通過導線將能量輸送給線圈1，線圈1上的能量就是遠程輸電的總能量，在輸送過程中，先被輸送回路上的導線電阻損耗一小部分，剩余的絕大部分通過降壓變壓器和用戶回路被用戶使用消耗，所以其能量關系為P1＝P線損＋P用戶。
[典例]　(輸電過程中的電壓損失和功率損失)如圖所示為遠距離輸電的原理圖，升壓變壓器的變壓比為m，降壓變壓器的變壓比為n，輸電線的電阻為R，升壓變壓器和降壓變壓器均為一理想變壓器，發電機輸出的電壓恒為U，若由于用戶的負載變化，使電壓表V2的示數減小了ΔU，則下列判斷正確的是(　　)
A．55 kV B．110 kV C．440 kV D．880 kV
2．遠距離輸電的原理圖如圖所示，升壓變壓器原、副線圈的匝數分別為n1、n2，電壓分別為U1、U2，電流分別為I1、I2，輸電線上的電阻為R。變壓器為理想變壓器，則下列關系式中正確的是(　　)
3．如圖為遠距離輸電示意圖，兩變壓器均為理想變壓器，升壓變壓器T的原、副線圈匝數分別為n1、n2，在T的原線圈兩端接入一電壓u＝Umsin ωt的交流電源。若輸送電功率為P，輸電線的總電阻為2r，不考慮其他因素的影響，則輸電線上損失的電功率為(　　)
4．(2023·蘇大附中月考)如圖所示，某小型水電站發電機的輸出功率P＝100 kW，發電機的電壓U1＝250 V，經變壓器升壓后向遠處輸電，輸電線總電阻R線＝8 Ω，在用戶端用降壓變壓器把電壓降為U4＝220 V。已知輸電線上損失的功率P線＝5 kW，假設兩個變壓器均是理想變壓器，下列說法正確的是(　　)
A．發電機輸出的電流I1＝40 AB．輸電線上的電流I線＝625 AC．降壓變壓器的匝數比n3∶n4＝190∶11D．用戶得到的電流I4＝455 A
[示例1]　如圖甲為遠距離輸電示意圖，變壓器均為理想變壓器，升壓變壓器原、副線圈匝數比為1∶100，其輸入電壓如圖乙所示，遠距離輸電線的總電阻為100 Ω。降壓變壓器右側部分為一火警報警系統原理圖，其中R1為一定值電阻，R2為用半導體熱敏材料制成的傳感器，當溫度升高時其阻值變小。電壓表V顯示加在報警器上的電壓(報警器未畫出)。未出現火警時，升壓變壓器的輸入功率為750 kW。下列說法正確的是(　　)
　　　甲　　　　　　　　　　　乙A．降壓變壓器副線圈輸出的交變電流頻率為100 HzB．遠距離輸電線路損耗功率為180 kWC．當出現火警時，電壓表V的示數變小D．當出現火警時，輸電線上的電流變小
[即時訓練]1．如圖所示為某小型發電站高壓輸電示意圖，變壓器均為理想變壓器，發電機輸出功率P＝20 kW。在輸電線路上接入一個電流互感器，其原、副線圈的匝數比為1∶10，電流表的示數為1 A，輸電線的總電阻r＝10 Ω。下列說法正確的是(　　)
A．采用高壓輸電可以增大輸電線路中的電流B．升壓變壓器的輸出電壓U2＝2 000 VC．用戶獲得的功率為20 kWD．將P下移，用戶獲得的電壓將增大
A．若開關S1、S2都斷開，則電壓表示數為零B．負載端所接收交流電的頻率為25 HzC．深夜開燈時燈較亮是因?yàn)楦邏狠旊娋€上電壓損失減小D．用電高峰期燈泡較暗，可通過減少降壓變壓器副線圈的匝數來提高其亮度
C　[開關都斷開時降壓變壓器空載，其副線圈兩端有電壓，電壓表示數不為零，選項A錯誤；變壓器不能改變交流電的頻率，故負載端所接收交流電的頻率還是50 Hz，選項B錯誤；深夜大部分用戶已關燈，干路中電流減小，線路損耗電壓也減小，用戶得到的電壓升高，故此時開燈較亮，選項C正確；用電高峰時，負載增多，負載電阻減小，干路中電流增大，因此輸電線路上損耗電壓增大，導致降壓變壓器的輸入電壓降低，為提高負載電壓，可增大降壓變壓器副線圈的匝數，使負載電壓提高，選項D錯誤。]
[即時訓練]2．小型水力發電站的發電機有穩定的輸出電壓，該電壓先通過發電站附近的升壓變壓器升壓，然后通過輸電線路把電能輸送到遠處用戶附近的降壓變壓器，經降壓變壓器降低電壓后再輸送至各用戶，如圖所示。設變壓器都是理想變壓器，那么在用電高峰期，隨著用電器增多，用戶消耗的電功率增加，下列說法正確的是(　　)
A．發電機的輸出電流變小B．高壓輸電線路的功率損失變小C．降壓變壓器副線圈兩端的電壓變小D．升壓變壓器副線圈兩端的電壓變大
