新教材2023_2024學年高中物理第3章機械波專題提升4振動圖像與波的圖像的比較機械波的多解問題分層作業新人教版選擇性必修第一冊

這是一份新教材2023_2024學年高中物理第3章機械波專題提升4振動圖像與波的圖像的比較機械波的多解問題分層作業新人教版選擇性必修第一冊，共7頁。

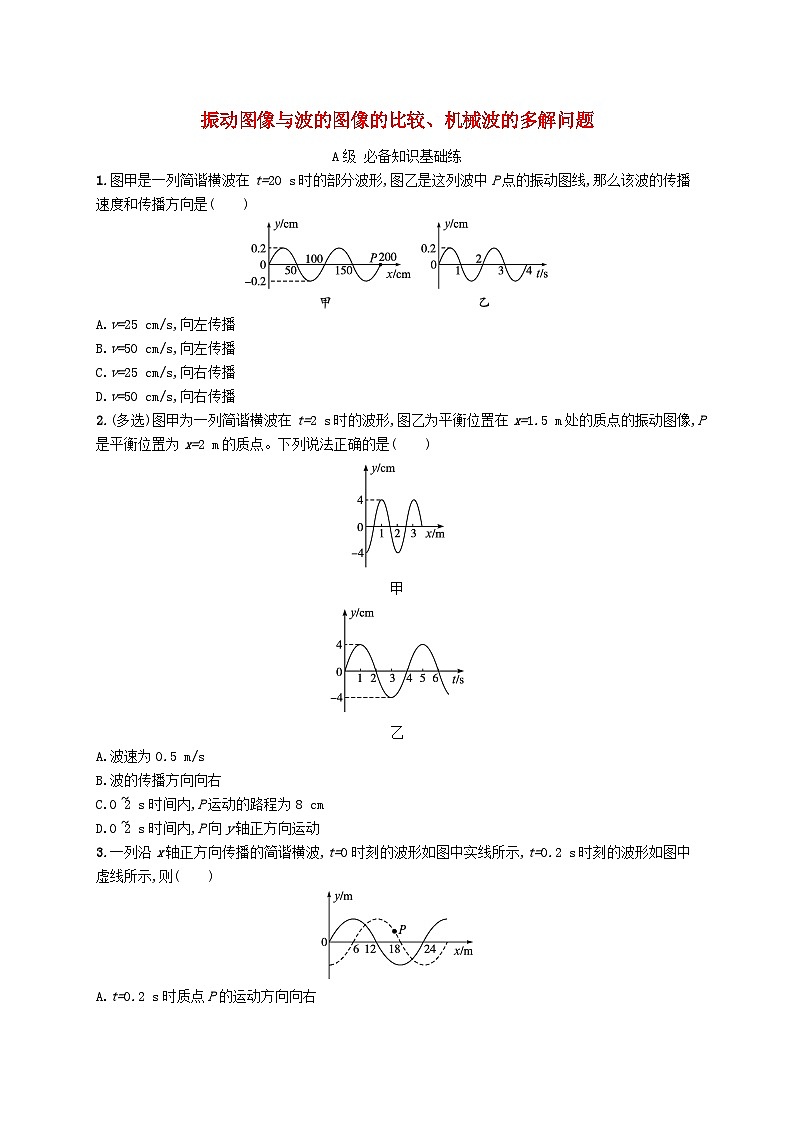

振動圖像與波的圖像的比較、機械波的多解問題A級 必備知識基礎練1.圖甲是一列簡諧橫波在t=20 s時的部分波形,圖乙是這列波中P點的振動圖線,那么該波的傳播速度和傳播方向是(　　)A.v=25 cm/s,向左傳播B.v=50 cm/s,向左傳播C.v=25 cm/s,向右傳播D.v=50 cm/s,向右傳播2.(多選)圖甲為一列簡諧橫波在t=2 s時的波形,圖乙為平衡位置在x=1.5 m處的質點的振動圖像,P是平衡位置為x=2 m的質點。下列說法正確的是(　　)甲乙A.波速為0.5 m/sB.波的傳播方向向右C.0~2 s時間內,P運動的路程為8 cmD.0~2 s時間內,P向y軸正方向運動3.一列沿x軸正方向傳播的簡諧橫波,t=0時刻的波形如圖中實線所示,t=0.2 s時刻的波形如圖中虛線所示,則(　　)A.t=0.2 s時質點P的運動方向向右B.波的周期可能為0.27 sC.波的頻率可能為1.25 HzD.波的傳播速度可能為20 m/s4.(多選)如圖所示,機械波沿直線ab向右傳播,ab=2 m,某時刻a點處于波谷位置,b點在平衡位置且向上運動,下列說法正確的是(　　)A.波長可能是 m B.波長可能是 mC.波長可能小于 m D.波長可能大于 m5.(多選)一列簡諧橫波在t=0時波形如圖所示,P、Q兩點的坐標分別為(-1,0)、(-7,0),波的傳播方向由右向左,已知 t=0.7 s 時,P點第二次出現波峰,則????????????? (　　)A.t=0.9 s時,Q點第一次出現波峰B.t=1.2 s時,Q點第一次出現波峰C.波源起振方向一定向上D.質點Q位于波峰時,質點P位于波谷6.(多選)甲如圖甲所示,一列簡諧橫波在x軸上傳播,圖乙和圖丙分別為x軸上P、Q兩質點的振動圖像,且xPQ=6 m。下列判斷正確的是(　　)A.波長可能是8 mB.波長可能是10 mC.波速可能是1.2 m/sD.波速可能是3.6 m/s7.一列簡諧橫波某時刻的波形如圖甲所示,從該時刻開始計時,波上質點Q的振動圖像如圖乙所示,則:(1)從該時刻起,再經過Δt=0.4 s,質點P的位移、通過的路程分別為多少?(2)再經多長時間x=45 m處的質點(未畫出)第二次位于波峰?            B級 關鍵能力提升練8.(多選)一機械波沿x軸傳播,圖甲為t=0時的波形,此時P、Q兩質點的位移均為-1 m,圖乙為x=5 m處的A質點的振動圖像,則(　　)A.這列波向x軸正方向傳播,波速為 m/sB.t=0.2 s時,P、Q兩質點加速度相同C.P質點的振動方程為y=2sint- cmD.這列波的波動方程為y=2sinx+ cm9.(多選)一列簡諧橫波在x軸上傳播,圖甲和圖乙分別為x軸上a、b質點的振動圖像,a質點在b質點左側,且兩質點平衡位置間的距離為9 m。下列說法正確的是(　　)A.該波一定由a向b傳播B.該波可能由b向a傳播C.該波最大波速為9 m/sD.該波波長可能為4 m10.(多選)(2023山東青島高二期中)如圖所示,t=0時刻,位于原點O處的波源質點從平衡位置開始沿y軸正方向做振幅A=4 cm的簡諧運動,該波源產生的簡諧橫波在均勻介質中沿x軸正向傳播。t=0.5 s時,平衡位置在x=10 m處的質點P開始運動,此時波源質點的振動位移為2 cm,下列說法正確的是(　　)A.該列簡諧橫波的傳播速度為20 m/sB.該列簡諧橫波的最大周期為1.2 sC.該列簡諧橫波在介質中傳播的最大波長為120 mD.t=0.5 s時,x=5 m處質點的位移可能為y=4sinπ cm(n=0,1,2,3,…)11.如圖所示,A、B是一列簡諧橫波中的兩質點。某時刻,A正處于正向最大位移處,另一點B恰好通過平衡位置向-y方向振動。已知A、B的平衡位置坐標分別為xA=0、xB=70 m,并且波長λ符合不等式:20 m<λ<80 m。求波長。
參考答案振動圖像與波的圖像的比較、機械波的多解問題1.B　由題圖乙知T=2s。由題圖甲知λ=100cm。由v=得v=cm/s=50cm/s,選項A、C錯誤;由題圖乙知,2s末,P點向上振動,根據振動的周期性,可得 20s 時P點仍向上振動,可判斷波向左傳播,選項B正確,D錯誤。2.AC　由題圖甲讀出波長λ=2m,由題圖乙讀出周期T=4s,則v==0.5m/s,選項A正確;題圖甲是t=2s時的波形,題圖乙是x=1.5m處質點的振動圖像,該質點在t=2s時向下振動,所以波向左傳播,B錯誤;在0~2s內質點P由波峰向波谷振動,通過的路程s=2A=8cm,C正確,D錯誤。3.C　t=0.2s時質點P的運動方向向上(y軸正方向),A錯誤;波長λ=24m,Δt=T=0.2s,T=s(n=0,1,2,3,…),B錯誤;f=Hz,n=0時,f=1.25Hz,C正確;波速v==30(4n+1)m/s,D錯誤。4.BC　t=0時刻,a質點在波谷,b質點在平衡位置且向上運動,如圖所示,根據波由a傳向b,可知波長λ滿足λ+nλ=2m(n=0,1,2,…),這樣λ=m(n=0,1,2,…),由此可知波長不可能大于m。當n=0時,λ=m;當n=2時,λ=m,大于m;當n=3時,λ=m,小于m。故選B、C。5.ACD　由題圖知波長λ=4m,第二個波峰到達P點所需時間為T=0.7s,有T=0.4s,波速v=m/s=10m/s。第一個波峰傳播到Q,傳播距離Δx=2m-(-7m)=9m,所需時間Δt=s=0.9s,故選項A正確,B錯誤;P、Q兩點間距6m=λ,振動情況相反,選項D正確;波的最前方x=1m處的質點正處于平衡位置向上運動,由此可知波源起振方向向上,選項C正確。6.AC　若波是從Q向P傳播,則P、Q的振動相差個周期,距離相差個波長,則λ1=6m,即λ1=m(n=0,1,2,…),同理,波從P向Q傳播時,λ2=m(n=0,1,2,…),由此知選項A正確,B錯誤;根據波速公式v=,波對應的傳播速度分別為v1=m/s(n=0,1,2,…),v2=m/s(n=0,1,2,…),由此知選項C正確,D錯誤。7.答案 (1)0　4 cm　(2)1.8 s解析 (1)由振動圖像可以看出,此波的周期為0.8s。因?yàn)棣?/span>t=0.4s=,故經0.4s質點P回到平衡位置。質點P的位移為0,質點P通過的路程為2A=4cm。(2)由Q點在t=0時刻向上振動知,波沿x軸正方向傳播。波速v=m/s=25m/s,x=45m處的質點第一次到達波峰的時間t1=s=1s,此質點第二次位于波峰的時間t=t1+T=1.8s。8.CD　t=0時x=5m處的A質點的振動方向向上,可知該波向x軸正方向傳播,根據題圖甲可知該波的波長為λ=20m,根據題圖乙可知該波的周期為T=1.2s,所以該波的波速為v=m/s=m/s,故A錯誤;根據題意分析,t=0.2s時,P、Q質點加速度不相同,故B錯誤;由題圖甲可知振幅為2cm,P點的振動方程為y=AsinωPt-=Asin·t-=2sint-cm,故C正確;這列波的波動方程為y=Acos·x=2sinx+cm,故D正確。9.BCD　由振動圖像無法比較兩質點振動的先后順序,故該波可能由b向a傳播,故A錯誤,B正確。若波沿x軸正方向傳播,由振動圖像可知,T=4s,t=0時刻,a質點處于平衡位置向下運動,b質點處于波峰,結合波形得到x=λ=9m,則波長λ=m,波速v=m/s(n=0,1,2,…),當n=2時,波長為4m,當n=0時波速最大,為9m/s;若波沿x軸負方向傳播,結合波形得到x=λ=9m,則波長λ=m,波速v=m/s(n=0,1,2,…),當n=0時波速最大,為3m/s,故該波最大波速為9m/s,C、D正確。10.ACD　由題意可知,該列簡諧橫波的傳播速度為v=m/s=20m/s,故A正確;波源的振動方程為x=4sint,當x=2cm時,得t=(在一個周期內,位移為正值,速度方向兩種可能),即t=nT+=0.5s或t=nT+=0.5s,當n=0時,周期最大,Tm=6s,故B錯誤;該列簡諧橫波在介質中傳播的最大波長為λm=vTm=120m,故C正確;波傳到x=5m處質點所用的時間為t1=s=s,t=0.5s時,該質點已經振動了t2=0.25s,則t=0.5s時,x=5m處質點的位移可能為y=Asinωt=4sint2cm,結合B選項分析得y=4sinπcm(n=0,1,2,3,…)或y=4sinπcm(n=0,1,2,3,…),故D正確。11.答案 波向-x方向傳播時,波長為 m、 m或56 m　波向+x方向傳播時,波長為 m或40 m解析 本題考查波傳播的雙向性和空間的周期性,若無限制,則A、B之間平衡位置的距離70m=nλ+Δx,其中Δx小于λ。由某時刻A、B的位置及振動方向可以判斷,Δx應為λ。若Δx=,則可寫出通式xB-xA=λ,得70m=λ,所以波長通式為λ=m,其中n=0,1,2,3,…,將n=0,1,2,3,…依次代入通式解得λ=280m,56m,m,m,…,由已知20m<λ<80m的限制條件,得波長應為m、m或56m,且該波向-x方向傳播。若Δx=λ,則可寫出通式xB-xA=λ,得70m=λ,所以波長的通式λ=m,其中n=0,1,2,3,…,將n=0,1,2,3,…依次代入通式解得λ=m,40m,m,m,…,由已知20m<λ<80m的限制條件,得波長應為m或40m,且波向+x方向傳播。
