新教材2023_2024學年高中物理第1章磁吃電流的作用專題提升3帶電粒子在復合場中的運動分層作業課件教科版選擇性必修第二冊

這是一份新教材2023_2024學年高中物理第1章磁吃電流的作用專題提升3帶電粒子在復合場中的運動分層作業課件教科版選擇性必修第二冊，共41頁。

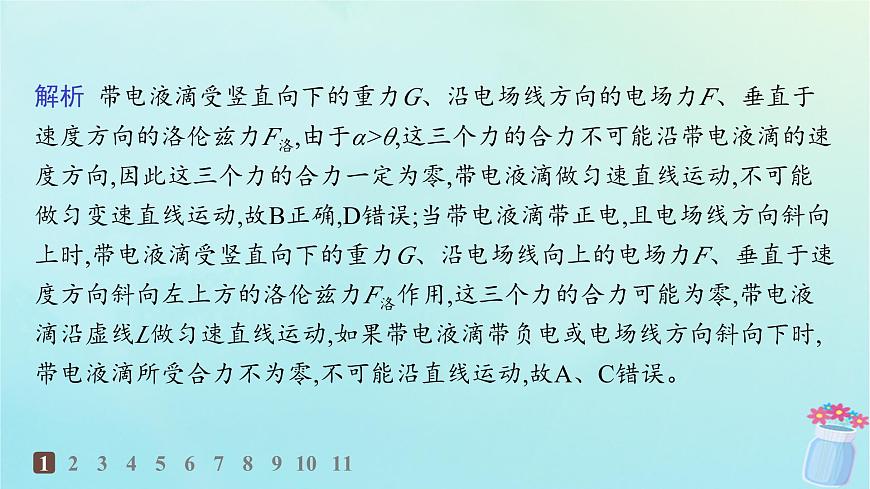

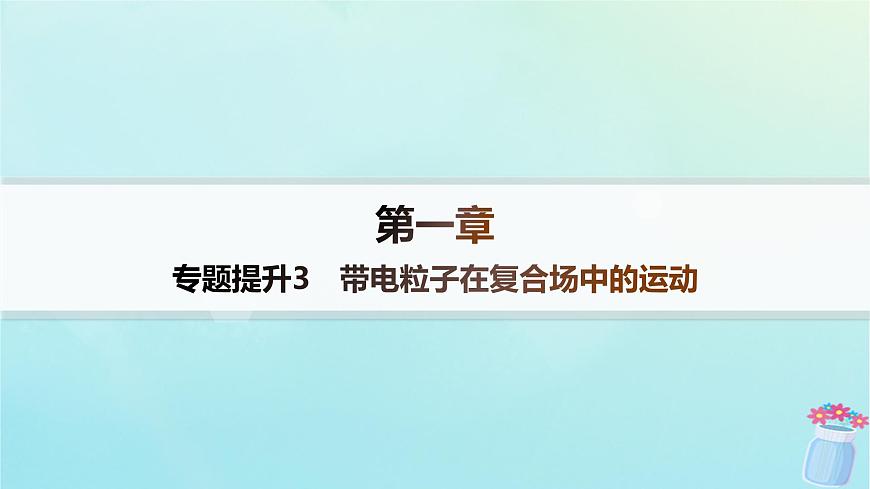

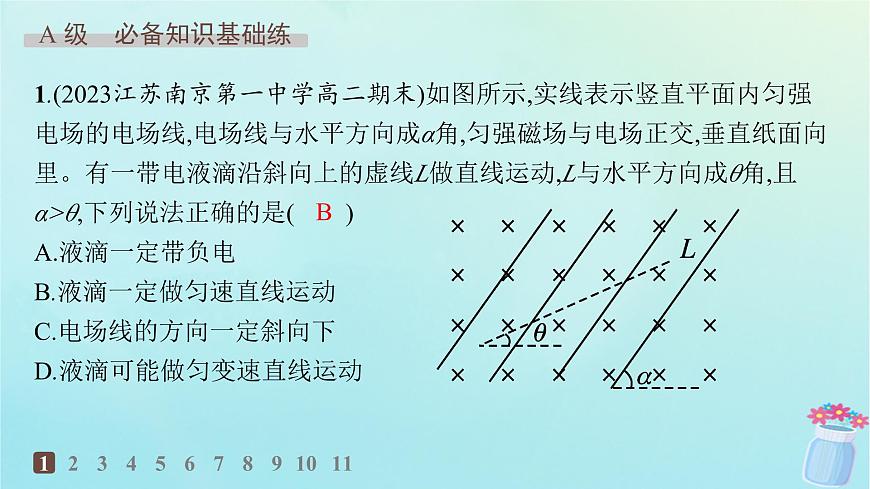

第一章專題提升3　帶電粒子在復合場中的運動12345678910111.(2023江蘇南京第一中學高二期末)如圖所示,實線表示豎直平面內勻強電場的電場線,電場線與水平方向成α角,勻強磁場與電場正交,垂直紙面向里。有一帶電液滴沿斜向上的虛線L做直線運動,L與水平方向成θ角,且α>θ,下列說法正確的是(　　)A.液滴一定帶負電B.液滴一定做勻速直線運動C.電場線的方向一定斜向下D.液滴可能做勻變速直線運動B解析 帶電液滴受豎直向下的重力G、沿電場線方向的電場力F、垂直于速度方向的洛倫茲力F洛,由于α>θ,這三個力的合力不可能沿帶電液滴的速度方向,因此這三個力的合力一定為零,帶電液滴做勻速直線運動,不可能做勻變速直線運動,故B正確,D錯誤;當帶電液滴帶正電,且電場線方向斜向上時,帶電液滴受豎直向下的重力G、沿電場線向上的電場力F、垂直于速度方向斜向左上方的洛倫茲力F洛作用,這三個力的合力可能為零,帶電液滴沿虛線L做勻速直線運動,如果帶電液滴帶負電或電場線方向斜向下時,帶電液滴所受合力不為零,不可能沿直線運動,故A、C錯誤。123456789101112345678910112.(2023天津新華中學高二期末)如圖所示的區域內存在方向互相垂直的勻強電場和勻強磁場,其中電場方向豎直向下, 磁場方向垂直紙面向里。一個質量為m的帶電液滴,在與勻強磁場垂直的豎直面內做勻速圓周運動。下列關于這個帶電液滴的電性和轉動方向說法正確的是(　　)A.一定帶正電,沿逆時針方向轉動B.一定帶負電,沿順時針方向轉動C.一定帶負電,但轉動方向不能確定D.電性和轉動方向都不能確定B解析 帶電液滴在與勻強磁場垂直的豎直面內做勻速圓周運動,可知電場力與重力平衡,電場力向上,則帶電液滴一定帶負電,根據左手定則可知,帶電液滴沿順時針方向轉動。故選B。123456789101112345678910113.(多選)(2023重慶高二期末)一質量為m、電荷量為q的微粒,以與水平方向成θ角的速度v,從O點進入方向如圖所示的正交的勻強電場和勻強磁場組成的混合場區,該微粒在電場力、洛倫茲力和重力的共同作用下,恰好沿直線運動到A,下列說法正確的是(　　)A.該微?？赡軒д姾葿.該微粒從O到A的運動一定是勻速直線運動C.該磁場的磁感應強度大小為D.該電場的電場強度為BD1234567891011解析 假設微粒帶正電,電場力向左,洛倫茲力垂直于OA線斜向右下方,則電場力、洛倫茲力和重力不能平衡,則假設錯誤,微粒帶負電,故A錯誤;微粒如果做勻變速運動,重力和電場力不變,而洛倫茲力變化,微粒不能沿直線運動,所以微粒從O到A的運動一定是勻速直線運動,故B正確;微粒受力如圖所示,根據平衡條件和幾何關系可得qE=qvBsin θ,mg=qvBcos θ,解得12345678910114.(2023湖南株洲高二期末)如圖所示,在直角坐標系xOy的第一象限區域中,有沿y軸正方向的勻強電場,電場強度的大小為E。在第二象限有一半徑為R=a的圓形勻強磁場區域,磁場的圓心O'坐標為(-a,a),與坐標軸分別相切于P點和N點,磁場方向垂直紙面向里。電子以初速度v0在紙面內從P點沿PO'方向進入磁場,恰好能沿x軸正方向從N點離開磁場,進入電場區域。忽略電子間的相互作用力,不計電子的重力,已知電子的電荷量和質量分別為e和m。(1)求磁場的磁感應強度大小。(2)若只將電子初速度變?yōu)? v0,求:①電子在磁場中運動的時間;②電子運動過程中距離x軸最遠時的坐標。123456789101112345678910111234567891011②電子進入電場時速度方向與x軸正方向的夾角為30°,將電子的運動分解得豎直方向速度v1= v0sin 30°,電子從進入電場到豎直方向由運動學公式,有v2=v1-a't'根據牛頓第二定律,有eE=ma'12345678910115.(2023廣東廣州高二開學考試)如圖所示,在坐標系xOy的第二象限存在勻強磁場,磁場方向垂直于xOy平面向里;第三象限內有沿x軸正方向的勻強電場;第四象限的某圓形區域內存在一垂直于xOy平面向里的勻強磁場,磁感應強度大小為第二象限磁場磁感應強度的4倍。一質量為m、電荷量為q(q>0)的粒子以速率v自y軸的A點斜射入磁場,經x軸上的C點以沿y軸負方向的速度進入電場,然后從y軸負半軸上的D點射出,最后粒子以沿著y軸正方向的速度經過x軸上的Q點。已知OA= d,OC=d,OD= d,OQ=4d,不計粒子重力。求:(1)第二象限磁感應強度B的大小;(2)粒子由A至D過程所用的時間;(3)粒子在第四象限圓形磁場區域的軌跡半徑及該圓形磁場區域的最小面積。1234567891011解析 (1)由題意畫出粒子軌跡圖,如圖所示粒子在第二象限做勻速圓周運動,設粒子在第二象限做勻速圓周運動的半徑為r,由牛頓第二定律有12345678910111234567891011故粒子在第四象限運動的軌跡必定與D、Q速度所在直線相切,由于粒子運動軌跡半徑為d,故粒子在第四象限運動的軌跡是如圖所示的軌跡圓O21234567891011該軌跡圓與vD速度所在直線相切于M點、與vQ速度所在直線相切于N點,連接MN,由幾何關系可知MN= d由于M點、N點必須在磁場內,即線段MN在磁場內,故磁場面積最小時必定是以MN為直徑的圓(如圖所示),即面積最小的磁場半徑為12345678910116.(2023廣東湛江高二期末)如圖所示,在平面直角坐標系xOy內,第Ⅰ象限的等腰直角三角形MNP區域內存在垂直于坐標平面向外的勻強磁場,y0)的帶電粒子從y軸的M點(0,-L)以與y軸負方向成θ=60°角、大小為v0的初速度垂直磁場進入第四象限,經磁場偏轉從y軸上的N點(0,L)進入第二象限,又經電場作用垂直于x軸從x軸上的A點直接進入第三象限的矩形磁場區域,該矩形一條邊與x軸重合,最后返回M點時速度方向與初速度v0方向相同,不計粒子重力,求:(1)第一、四象限內磁場的磁感應強度的大小B1;(2)第二象限內電場強度的大小E;(3)第三象限內矩形磁場區域的磁感應強度的大小B2及矩形區域磁場的最小面積。1234567891011解析 (1)粒子在第一、二、四象限內的運動軌跡如圖所示 1234567891011(2)粒子進入第二象限后受水平向右的電場力作用,從N點運動至A點的運動可以看成是類平拋的逆過程,有1234567891011(3)粒子從A點進入矩形磁場時的速度大小為v1=v0cos 60°=設粒子從C點射出矩形磁場,正對著M點,速度與初速度v0共線,圓心為O″,半徑為r1,如圖所示12345678910119.(2023江蘇南通高二期末)如圖甲所示,有一半徑為R、磁感應強度大小為B、方向垂直紙面向外的圓形勻強磁場區域,右側與y軸相切,下側與x軸相切于A點。一群速率相同的同種正電粒子沿不同方向從坐標A點處射入磁場,所有粒子平行于x軸從磁場中射出,而后擊中右側的感光板,感光板與y軸的距離為1.5R,已知粒子的質量為m,電荷量為q,不計粒子的重力和粒子間的相互作用。甲 乙1234567891011(1)求粒子速率v0的大小。(2)若在y軸與感光板之間充滿垂直紙面的勻強磁場,求能使粒子擊中感光板的磁感應強度大小的范圍。(3)若在y軸與感光板之間加上與y軸平行,大小、方向按圖乙變化的電場,其中 ,設粒子在電場中運動的時間遠小于電場的周期,求粒子打在感光板上的范圍。?123456789101112345678910111234567891011(3)粒子進入電場后,由于粒子在電場中運動的時間遠小于電場的周期,所以粒子在電場中均可看作類平拋運動,由牛頓第二定律得qE0=ma在x方向1.5R=v0t對向上偏轉最大的粒子y1= at2由以上各式解得y1=2R對向下偏轉最大的粒子y2= at2由以上各式解得y2=2R在感光板上的總長度為y1+y2+2R=6R所以粒子打在感光板上的范圍為-2R
