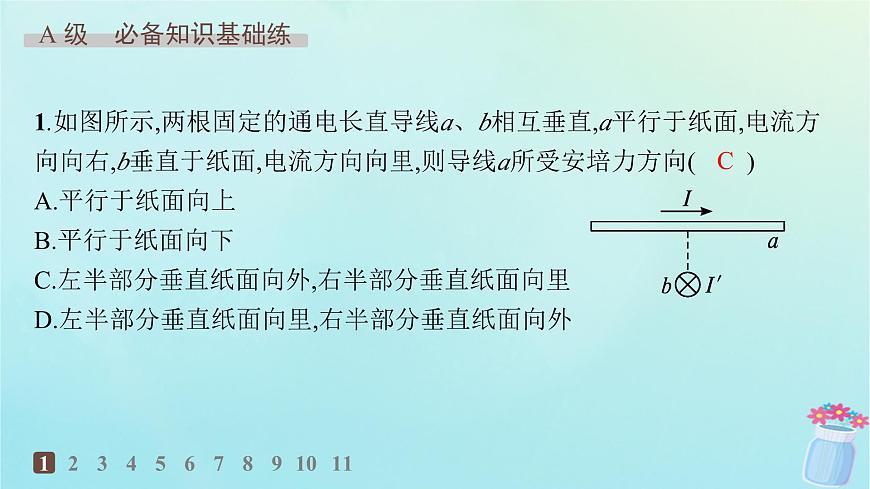

1.如圖所示,兩根固定的通電長直導線a、b相互垂直,a平行于紙面,電流方向向右,b垂直于紙面,電流方向向里,則導線a所受安培力方向(　　)A.平行于紙面向上B.平行于紙面向下C.左半部分垂直紙面向外,右半部分垂直紙面向里D.左半部分垂直紙面向里,右半部分垂直紙面向外

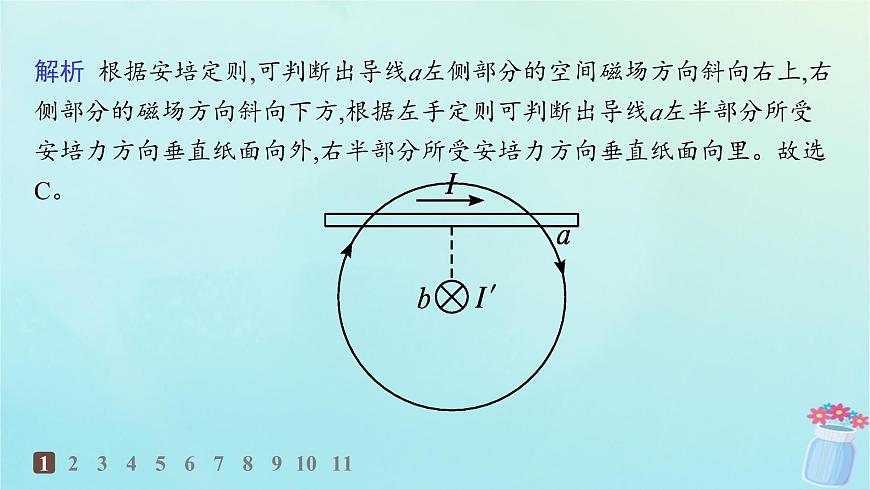

解析 根據安培定則,可判斷出導線a左側部分的空間磁場方向斜向右上,右側部分的磁場方向斜向下方,根據左手定則可判斷出導線a左半部分所受安培力方向垂直紙面向外,右半部分所受安培力方向垂直紙面向里。故選C。

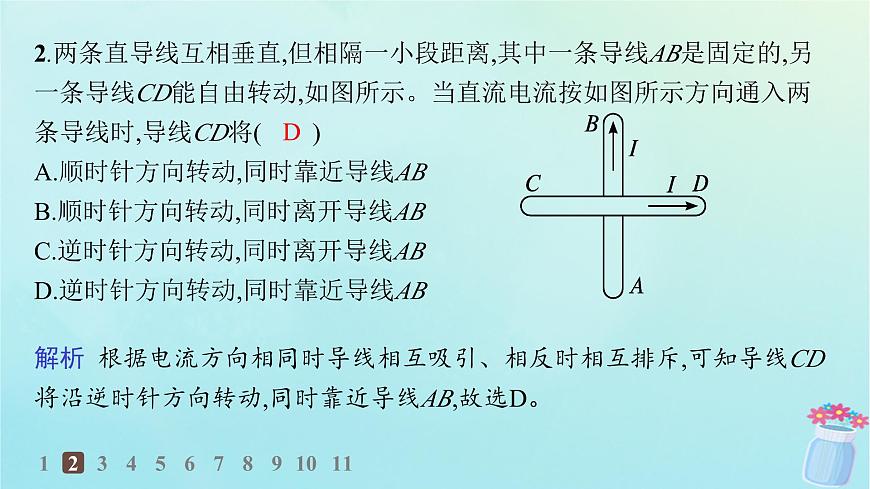

2.兩條直導線互相垂直,但相隔一小段距離,其中一條導線AB是固定的,另一條導線CD能自由轉動,如圖所示。當直流電流按如圖所示方向通入兩條導線時,導線CD將(　　)A.順時針?lè)较蜣D(zhuǎn)動,同時靠近導線ABB.順時針?lè)较蜣D(zhuǎn)動,同時離開導線ABC.逆時針?lè)较蜣D(zhuǎn)動,同時離開導線ABD.逆時針?lè)较蜣D(zhuǎn)動,同時靠近導線AB
解析 根據電流方向相同時導線相互吸引、相反時相互排斥,可知導線CD將沿逆時針?lè)较蜣D(zhuǎn)動,同時靠近導線AB,故選D。

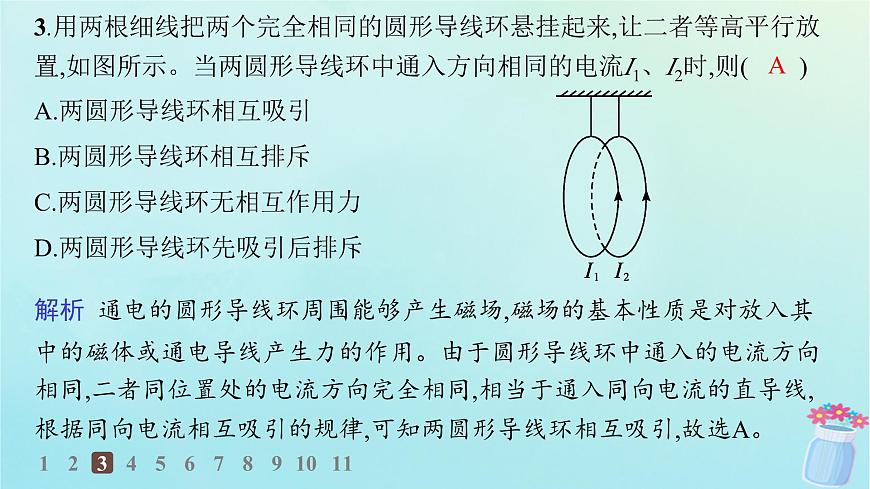

3.用兩根細線把兩個完全相同的圓形導線環懸掛起來,讓二者等高平行放置,如圖所示。當兩圓形導線環中通入方向相同的電流I1、I2時,則(　　)A.兩圓形導線環相互吸引B.兩圓形導線環相互排斥C.兩圓形導線環無相互作用力D.兩圓形導線環先吸引后排斥
解析 通電的圓形導線環周圍能夠產生磁場,磁場的基本性質是對放入其中的磁體或通電導線產生力的作用。由于圓形導線環中通入的電流方向相同,二者同位置處的電流方向完全相同,相當于通入同向電流的直導線,根據同向電流相互吸引的規律,可知兩圓形導線環相互吸引,故選A。

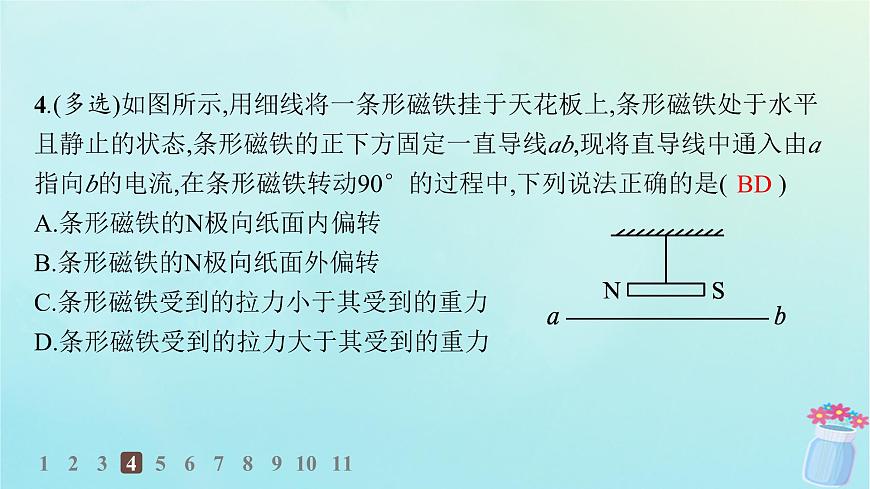

4.(多選)如圖所示,用細線將一條形磁鐵掛于天花板上,條形磁鐵處于水平且靜止的狀態,條形磁鐵的正下方固定一直導線ab,現將直導線中通入由a指向b的電流,在條形磁鐵轉動90°的過程中,下列說法正確的是(　　)A.條形磁鐵的N極向紙面內偏轉B.條形磁鐵的N極向紙面外偏轉C.條形磁鐵受到的拉力小于其受到的重力D.條形磁鐵受到的拉力大于其受到的重力

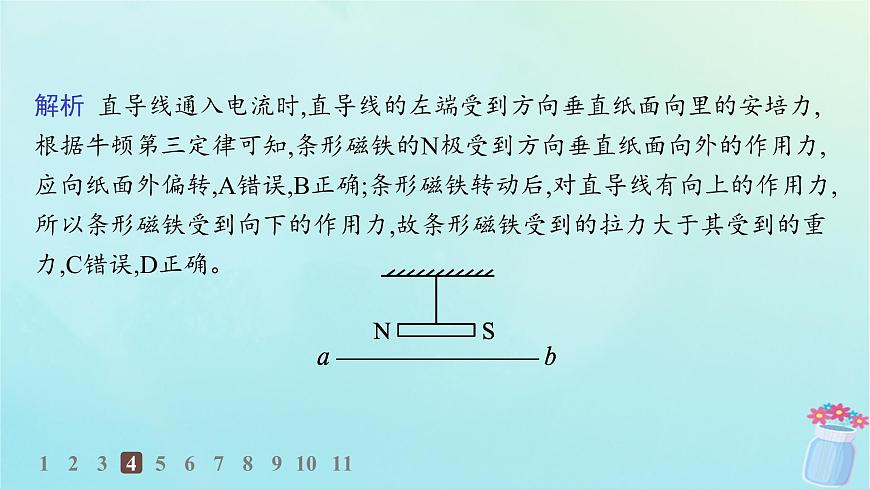

解析 直導線通入電流時,直導線的左端受到方向垂直紙面向里的安培力,根據牛頓第三定律可知,條形磁鐵的N極受到方向垂直紙面向外的作用力,應向紙面外偏轉,A錯誤,B正確;條形磁鐵轉動后,對直導線有向上的作用力,所以條形磁鐵受到向下的作用力,故條形磁鐵受到的拉力大于其受到的重力,C錯誤,D正確。

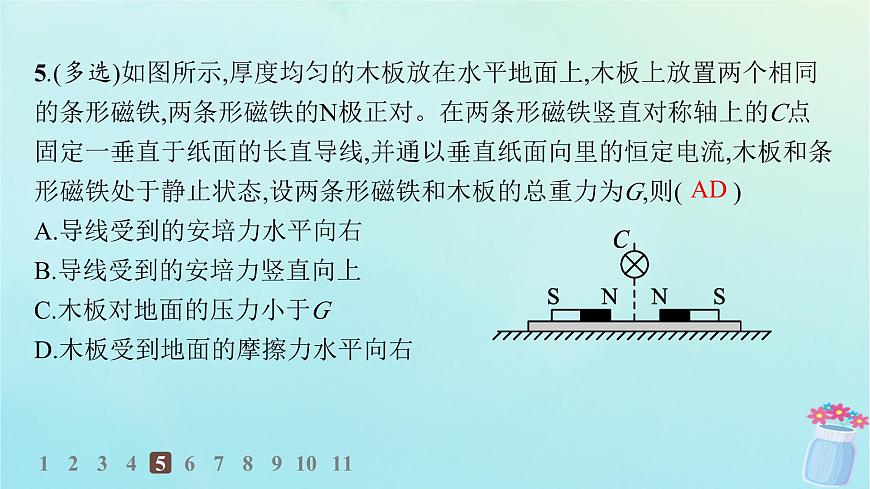

5.(多選)如圖所示,厚度均勻的木板放在水平地面上,木板上放置兩個相同的條形磁鐵,兩條形磁鐵的N極正對。在兩條形磁鐵豎直對稱軸上的C點固定一垂直于紙面的長直導線,并通以垂直紙面向里的恒定電流,木板和條形磁鐵處于靜止?fàn)顟B(tài),設兩條形磁鐵和木板的總重力為G,則(　　)A.導線受到的安培力水平向右B.導線受到的安培力豎直向上C.木板對地面的壓力小于GD.木板受到地面的摩擦力水平向右
解析 兩條形磁鐵在C處產生的合磁場豎直向上,根據左手定則,導線受到的安培力水平向右。根據相互作用力的關系,導線對條形磁鐵的作用力水平向左,所以木板有向左運動的趨勢,說明木板受到地面的摩擦力水平向右。在豎直方向上,沒有相互作用力,所以木板對地面的壓力等于G。故選A、D。
6.(2023重慶巴蜀中學高二期末)如圖所示,把輕質導線圈用絕緣細線懸掛起來,其附近有一條形磁鐵,該條形磁鐵的軸線穿過導線圈的圓心,且與導線圈平面垂直,現保持條形磁鐵不動,在導線圈中通以如圖所示的電流,則(　　)A.導線圈保持不動B.導線圈向左偏且有向外擴張的趨勢C.導線圈向左偏且有向內收縮的趨勢D.導線圈向右偏且有向內收縮的趨勢
解析 根據條形磁鐵周圍的磁場特點,將磁場分解為水平向右和豎直方向的磁場,結合左手定則可知,豎直方向的磁場對導線圈有向左的作用力,水平向右的磁場對導線圈有背離圓心的安培力,因此導線圈有向左偏和擴張的趨勢。故選B。
7.如圖所示,臺秤上放一上表面光滑的平板,其左邊固定一擋板,一輕質彈簧將擋板和一條形磁鐵連接起來,此時臺秤讀數為F1。在條形磁鐵上方中心偏左位置固定一通電導線,電流方向垂直紙面向里,當通上電流后,臺秤讀數為F2,則下列說法正確的是(　　)A.F1>F2B.F1F2,故A正確,B錯誤。
8.如圖所示,兩平行導軌ab、cd豎直放置在勻強磁場中,勻強磁場方向豎直向上,將一根金屬棒PQ放在導軌上,使其水平且始終與導軌保持良好接觸。將金屬棒PQ中通以變化的電流I,同時釋放金屬棒PQ使其運動。已知電流I隨時間變化的關系為I=kt(k為常數,單位A/s,k>0),金屬棒PQ與導軌間的動摩擦因數一定。以豎直向下為正方向,則下面關于金屬棒PQ的速度v、加速度a隨時間變化的關系圖像可能正確的是(　　)
解析 根據牛頓第二定律得,金屬棒PQ的加速度 f=μN(yùn)=μFA=μBIL =μBLkt,聯立解得加速度 ,與時間成線性關系,故C錯誤;開始時金屬棒PQ的重力大于其受到的摩擦力,金屬棒PQ加速度方向向下,與速度方向相同,做加速運動,摩擦力逐漸增大,加速度逐漸減小,即做加速度逐漸減小的變加速運動,當重力小于摩擦力時,金屬棒PQ加速度方向向上,摩擦力逐漸增大,加速度逐漸增大,做加速度逐漸增大的變減速運動,故A錯誤,B正確;t=0時刻無電流,無安培力,只有重力,加速度豎直向下,為正值,故D錯誤。
9.如圖所示,小磁針?lè)胖迷谒矫鎯?nèi)的O點,有四個距O點相同距離的螺線管A、B、C、D,其中心軸均通過O點,且與坐標軸的夾角均為45°。設小磁針的N極從y軸順時針轉動的角度為θ,在四個螺線管沒有通電的情況下θ=0°。若四個螺線管中分別通有I、2I、3I、4I的電流,電流方向如圖所示,則θ為(　　)A.45°B.90°C.135°D.180°
解析 根據右手定則可判斷通電螺線管在O點形成的磁場方向,如圖所示。通電螺線管在O點形成的磁場強度的大小與通電電流大小成正比關系,根據矢量運算法則,可知在O點形成的合磁場方向沿y軸負方向,故小磁針的N極指向y軸負方向。小磁針的N極從y軸順時針轉動的角度為θ=180°,D正確,A、B、C錯誤。
10.如圖所示,在同一水平面的兩導軌相互平行,兩導軌間距為2 m,其間有方向豎直向上的勻強磁場,磁感應強度為0.2 T,一根質量為0.6 kg的金屬棒放在導軌上,金屬棒與導軌垂直且接觸良好。當金屬棒中的電流為5 A時,金屬棒做勻速直線運動;當金屬棒中的電流突然增大為8 A時,求金屬棒加速度的大小。?
答案 2 m/s2解析 當金屬棒中的電流為5 A時,金屬棒做勻速直線運動,有I1Bl=F當金屬棒中的電流為8 A時,金屬棒的加速度為a,則I2Bl-F=ma
11.(2023河南高二期末)如圖所示,ACD是豎直面內的正三角形,AC邊水平,在三角形的兩個頂點A、C處固定有垂直于三角形平面的長直導線,兩長直導線中通有大小相等、方向垂直紙面向里的恒定電流,在D點用絕緣細線水平懸吊長為L(zhǎng)、質量為m的一小段直導線,這段直導線中通有垂直紙面向里、大小為I的恒定電流,直導線靜止時,懸線上的拉力大小等于2mg,重力加速度為g。
(1)求A處長直導線中電流在D點產生的磁場對D點直導線的安培力大小。(2)求A處長直導線中電流在D點產生的磁場磁感應強度大小。(3)若將C處長直導線中的電流瞬間減為零,在C處長直導線中電流減為零的一瞬間,求D處直導線的加速度大小。
解析 (1)由安培定則及左手定則可知,A處長直導線中電流在D處產生的磁場對D處直導線的安培力F1沿DA方向,C處長直導線中電流在D處產生的磁場對D處直導線的安培力F2沿DC方向,D處直導線受力如圖所示
根據平衡條件得F1=F2,2F1cs 30°=mg解得F1=F2= mg。
