蘇教版 (2019)必修 第二冊第三單元 化學能與電能的轉化獲獎ppt課件

這是一份蘇教版 (2019)必修 第二冊第三單元 化學能與電能的轉化獲獎ppt課件，文件包含專題6第三單元第2課時化學電源pptx、干電池構造示意swf、簡易氫氧燃料電池的制作視頻wmv、鉛蓄電池的結構及放電原理swf等4份課件配套教學資源，其中PPT共60頁， 歡迎下載使用。
1.會設計簡單的原電池。2.知道干電池、充電電池、燃料電池等化學電源的特點。3.掌握構成電池的要素，了解不同電極材料對電池性能的影響。4.能正確書寫簡單化學電源的電極反應式。
1.依據已知一個氧化還原反應，首先分析找出氧化劑、還原劑，一般還原劑為負極材料(或在負極上被氧化)，氧化劑(電解質溶液中的陽離子)在正極上被還原。2.設計思路(1)定：確定一個能夠自發進行的氧化還原反應。

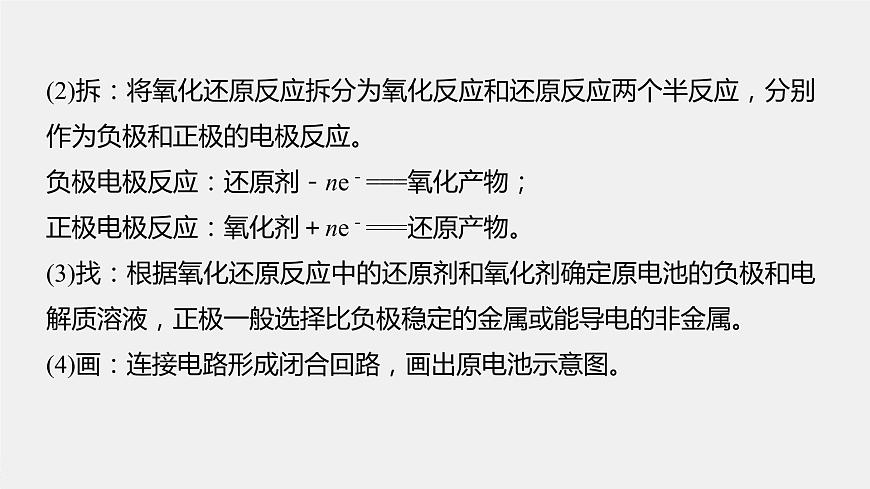

(2)拆：將氧化還原反應拆分為氧化反應和還原反應兩個半反應，分別作為負極和正極的電極反應。負極電極反應：還原劑－ne－===氧化產物；正極電極反應：氧化劑＋ne－===還原產物。(3)找：根據氧化還原反應中的還原劑和氧化劑確定原電池的負極和電解質溶液，正極一般選擇比負極穩定的金屬或能導電的非金屬。(4)畫：連接電路形成閉合回路，畫出原電池示意圖。
3.實例(1)以Fe＋CuSO4===FeSO4＋Cu為例
Fe－2e－===Fe2＋
Cu2＋＋2e－===Cu
(2)實物原電池材料：銅片、鋅片、導線、橙子
(1)理論上任何氧化還原反應都可設計成原電池(　　)(2)原電池中負極上發生氧化反應(　　)(3)原電池中正極材料一定發生還原反應(　　)(4)原電池中正極材料必須與電解質溶液的某種離子反應(　　)
1.理論上講，任何自發的氧化還原反應都可以設計成原電池。選擇適宜的材料和試劑，請利用反應“Fe＋2Fe3＋===3Fe2＋”設計一個原電池。回答下列問題：(1)負極材料選用_____，選擇依據是____________________________________________________。(2)正極材料可選用___________，選擇依據是____________________________________________。
固體鐵單質能導電，可被電解質溶
液中的Fe3＋氧化為Fe2＋
銅(或石墨)的還原性比鐵
(3)選用_________________溶液作電解質溶液。(4)寫出電極反應式正極：____________________，負極：________________。(5)該原電池中，電子從________極流出，電解質溶液中的陽離子(Fe3＋)移向______________極。
FeCl3[或Fe2(SO4)3]
2Fe3＋＋2e－===2Fe2＋
2.同學們?cè)凇昂?jiǎn)易電池的設計與制作”的實驗中，對影響自制電池效果的因素進行了實驗探究。提出問題　影響自制電池效果的因素有哪些？查閱資源　電極材料，電極間距，水果種類對自制水果電池的效果可能有影響。實驗探究?、?按如圖連接水果電池。
解釋與結論(1)實驗①②③的目的是______________________________。對比實驗①②③得出的結論是________________________________________________________。(2)欲得出“水果種類對電池效果有影響”的結論，需要對比實驗______(填序號)。對比④⑤得出結論是________________________________________________________。
探究電極材料對電池效果的影響
在其他條件相同時，電極材料活潑性差
在其他條件相同時，電極間距離越小，電流越大，電池效果越好
反思與探討(3)水果電池中，水果的作用是_____________。(4)對比實驗①②③可知，構成水果電池的電極必須具備的條件為_(kāi)___________________，構成水果電池的其他要素還有___________________________、_____________、______________。(5)水果電池是利用水果中的化學物質和金屬發生化學反應而產生電能的一種裝置，如將實驗①中的西紅柿換成硫酸銅溶液，進行實驗，電流表示數不為零，Cu片和Al片上發生的電極反應式分別為_(kāi)__________________、__________________，總離子方程式為_(kāi)________________________。
形成閉合回路　 有電解質溶液
2Al－6e－===2Al3＋
2Al＋3Cu2＋===3Cu
水果電池的電流效果與電極材料、水果的種類有關，另外還與兩電極間距離以及電極插入水果的深度等因素有關。
1.鋅錳干電池(1)結構鋅錳干電池是以鋅筒為 極，石墨棒為 極，在石墨棒周?chē)畛浜隣畹腗nO2和NH4Cl作 。(2)原理鋅錳電池是一次電池，放電之后不能充電，內部的氧化還原反應是不可逆的。
負極發生的電極反應為 ，正極發生的電極反應為2MnO2＋ ＋2e－===Mn2O3＋2NH3↑＋H2O。(4)缺陷與改進措施鋅錳干電池電量小，而且在放電過程中容易發生氣脹或漏液，會導致電器設備的腐蝕。
Zn－2e－===Zn2＋
改進措施：①在外殼套上防腐金屬筒或塑料筒制成防漏電池；②將電池內的電解質NH4Cl換成濕的KOH，并在構造上進行改進，制成堿性鋅錳電池。
2.充電電池(1)充電電池又稱二次電池。其能量的轉化關系是化學能 電能。(2)常見的充電電池
①鉛蓄電池常作汽車電瓶，電壓穩定，使用方便安全。負極材料是 ，正極材料是 ，電解質溶液是 。②鎳鎘電池以Cd為負極，NiO(OH)為正極，以KOH為電解質，壽命比鉛蓄電池長，但鎘是致癌物質，廢棄的鎳鎘電池如不回收，會嚴重污染環境。
③鋰離子電池堿金屬中的Li是最輕的金屬，活動性極強，是制造電池的理想物質。鋰離子電池是新一代可充電的綠色電池。
3.燃料電池(1)燃料電池是利用燃料和氧化劑之間發生的氧化還原反應，將化學能直接轉化為電能的化學電源。(2)燃料電池與火力發電相比，其燃料的利用率高、能量轉化率高。與干電池或者蓄電池的主要差別在于反應物不是儲存在電池內部，而是由外設裝備提供燃料和氧化劑等。
(1)鋅錳干電池工作一段時間后碳棒變細(　　)(2)氫氧燃料電池是將熱能直接轉變?yōu)殡娔?　　)(3)充電電池可以無限制地反復充、放電(　　)(4)氫氧燃料電池比氫氣直接燃燒發電能量利用率高(　　)
1.如圖為原電池裝置示意圖。(1)將鋁片和銅片用導線相連，一組插入濃硝酸中，一組插入燒堿溶液中，分別形成了原電池，在這兩個原電池中，作負極的分別是_____(填字母)。A.鋁片、銅片 B.銅片、鋁片C.鋁片、鋁片 D.銅片、銅片寫出插入燒堿溶液中形成的原電池的負極反應式：______________________________。
解析　鋁遇濃硝酸鈍化，銅能與濃硝酸反應，故此時作負極的是銅片；鋁能與燒堿溶液反應，銅不能，此時作負極的是鋁片；鋁在燒堿溶液中失去電子后結合OH－生成 。
______(填“增加”“減小”或“不變”)。若該電池反應消耗了0.1 ml H2SO4，則轉移電子的數目為_(kāi)_______。
(2)若A為Pb，B為PbO2，電解質溶液為H2SO4溶液，工作時的總反應為Pb＋PbO2＋2H2SO4===2PbSO4＋2H2O。寫出B的電極反應式：____________________________________________；該電池在工作時，A電極的質量將
(3)若A、B均為鉑片，電解質溶液為30%KOH溶液，分別從A、B兩極通入H2和O2，該電池即為氫氧燃料電池，其電極反應式為：負極：__________________________(氧化反應)；正極：_______________________(還原反應)；總反應：_________________。
2H2＋4OH－－4e－===4H2O
2H2＋O2===2H2O
O2＋2H2O＋4e－===4OH－
解析　堿性條件下電極反應式中不能出現H＋，只能出現OH－；因?yàn)殡姵胤磻?yīng)最終生成了水，對KOH溶液有稀釋作用，故溶液的堿性將減弱。
原電池中的注意事項(1)通常能自發進行的氧化還原反應才能組成原電池。(2)形成閉合回路的方式有多種，可以用導線連接兩個電極構成閉合回路，也可以讓兩個電極相接觸構成閉合回路。(3)在原電池中，電子在導線中定向移動(由負極流出，流入正極)，離子在溶液中定向移動(陽離子移向正極，陰離子移向負極)，即“電子不下水，離子不上岸”或“電子走陸路，離子走水路”，它們共同組成了一個完整的閉合回路。
1.自制簡易燃料電池(1)材料：0.5 ml·L－1的Na2SO4溶液。3～6 V直流電源、發光二極管(起輝電壓1.7 V，電流0.6 mA)(2)多孔碳棒電極制作：將碳電極放在高溫火焰上灼燒至紅熱，迅速浸入冷水中。
(3)操作①按下開關S1，接通電源，電解溶液約半分鐘，碳棒上分別產生明顯的氣泡。②斷開開關S1，按下開關S2，可以觀察到______ 。
(4)結論和解釋?zhuān)簶?gòu)成了 ，先電解水生成了H2和O2，H2為負極上的反應物，發生：2H2－4e－===4H＋，O2在正極上發生：O2＋2H2O＋4e－===4OH－。
實際上為一個Li＋濃差電池，通過Li＋的電池兩極間的相互傳輸，完成電子的傳遞過程。主要包括鋰－銅電池、鋰－空氣電池、鋰－硫電池等。(1)優點：清潔；工作電壓高；能量密度大；質量輕。
(2)缺點：作為電動汽車的驅動電源，安全性有待改善；能量密度不足。(3)用途：廣泛用于手機、筆記本電腦、數碼相機等便攜式電子設備。
3.與原電池相反，電解池是將電能轉化為化學能的裝置。如二次電池的充電，冶煉活潑金屬鈉、鎂、鋁等都是將電能轉化為化學能。
(1)氫氧燃料電池的總反應式為2H2＋O2 2H2O (　　)(2)在制備簡易氫氧燃料電池時，將碳電極做成多孔碳棒電極的目的是吸附氣體(　　)(3)鋰離子電池中在負極上反應的是Li＋ (　　)(4)鋰離子電池放電時，失去電子的物質其實是金屬鋰(　　)(5)電解冶煉鎂、鋁通常電解MgCl2和Al2O3，也可電解MgO和AlCl3 (　　)
氫氧燃料電池是符合綠色化學理念的新型電池。如圖為電池示意圖，該電池電極表面鍍一層細小的鉑粉，鉑吸附氣體的能力強，性質穩定。請回答：(1)氫氧燃料電池的能量轉化主要形式是___________________，在導線中電子流動方向?yàn)開_____(用a、b表示)。
解析　該裝置把化學能轉變?yōu)殡娔?，所以是原電池；發生反應時，氫氣失電子，氧氣得電子，所以電子的流動方向?yàn)閍→b。
(2)負極反應式為_(kāi)________________________。
解析　負極上氫氣失電子生成氫離子，和氫氧根離子反應生成水，所以電極反應式為2H2＋4OH－－4e－===4H2O。
(3)電極表面鍍鉑粉的原因是_____________________________________________________。
增大電極單位面積吸附H2、
O2的分子數，加快電極反應速率
解析　該電池電極表面鍍一層細小的鉑粉，增大了電極單位面積吸附H2、O2的分子數，相當于增大反應物的濃度，所以加快電極反應速率。
①反應Ⅰ中的還原劑是____，反應Ⅱ中的氧化劑是______。
(4)該電池工作時，H2和O2連續由外部供給，電池可連續不斷提供電能。因此，大量安全儲氫是關鍵技術之一，金屬鋰是一種重要的儲氫材料，吸氫和放氫原理如下：
Li H2O
解析　反應Ⅰ中鋰失電子發生氧化反應，所以鋰是還原劑；反應Ⅱ中H2O得電子生成氫氣，發生還原反應，所以H2O是氧化劑。
Ⅱ.LiH＋H2O===LiOH＋H2↑
②已知LiH固體密度為0.82 g·cm－3，用鋰吸收224 L(標準狀況)H2，生成的LiH固體體積與被吸收的H2體積比為_(kāi)_______。
解析　設LiH固體體積為V，
③由②生成的LiH與H2O作用，放出的H2用作電池燃料，若能量轉化率為80%，則導線中通過電子的物質的量為_(kāi)___ ml。
解析　20 ml LiH可生成20 ml H2，實際參加反應的H2為20 ml×80%＝16 ml，1 ml H2轉化成1 ml H2O，轉移2 ml電子，所以16 ml H2可轉移32 ml電子。
1.利用離子反應“Fe＋2Fe3＋===3Fe2＋”設計原電池，下列設計不合理的是①銅片、鐵片、FeCl3溶液組成的原電池②石墨、鐵片、Fe(NO3)3溶液組成的原電池③鐵片、鋅片、Fe2(SO4)3溶液組成的原電池④銀片、鐵片、Fe(NO3)2溶液組成的原電池A.①② B.②③ C.③④ D.②④
解析　Cu不如鐵活潑，則Fe作負極、Cu作正極，故①正確；活潑金屬鐵作負極，電解質溶液是含有Fe3＋的溶液，故②正確；Fe不如Zn活潑，則Fe作正極、Zn作負極，故③錯誤；電解質溶液應是鐵鹽溶液，而不是亞鐵鹽溶液，故④錯誤。
2.下列電池工作時，O2在正極得電子的是
解析　氫氧燃料電池的總反應是2H2＋O2===2H2O，因而正極是O2得電子發生還原反應。
3.下列有關鋅錳干電池的說法中正確的是A.鋅外殼是負極，石墨棒是正極材料B.在外電路中電子從石墨棒流向鋅外殼C.電流從鋅外殼流到石墨棒上D.在電池內部陽離子從石墨棒向鋅外殼移動
解析　A項，在鋅錳干電池中，鋅外殼是負極，石墨棒是正極，故正確；B項，在外電路中電子從鋅外殼流向石墨棒，故錯誤；C項，電流的方向與電子的流向相反，應從石墨棒流向鋅外殼，故錯誤；D項，電池內部，陽離子向正極石墨棒移動，故錯誤。
4.選擇適宜的材料和試劑，請利用反應“Cu＋2Ag＋===2Ag＋Cu2＋”設計一個化學電池。請回答下列問題：(1)負極材料：____；正極材料：_________；電解質溶液：___________。(2)寫出電極反應式：正極：__________________；負極：_________________。(3)原電池中電子從___________極流出，電解質溶液中陰離子流向_____極(填“正”或“負”)。
銅 銀(或碳棒) AgNO3溶液
2Ag＋＋2e－===2Ag
Cu－2e－===Cu2＋
5.有一種微型電池，其電極分別為Zn和Ag2O，電解質溶液是KOH溶液，試回答下列問題：(1)原電池是把______能轉化成______能的裝置。(2)該電池中Zn極為_(kāi)____極。(3)當金屬Zn消耗了16.25 g時，轉移電子的物質的量為_(kāi)_______。
化學　 電
題組一　原電池的設計及應用1.(2020·湖北四地七校期中聯考)如圖是某化學課外活動小組設計的用化學電源使LED燈發光的裝置。下列有關該裝置的說法正確的是A.銅為負極，其附近的溶液變藍，溶液中有Cu2＋產生B.其能量轉化的形式主要是化學能→電能→光能C.如果將鋅片換成鐵片，電路中的電流方向?qū)l(fā)生改變D.如果將稀硫酸換成檸檬汁，LED燈將不會發光
解析　鋅片作負極，發生氧化反應，銅片作正極，發生還原反應，A錯誤；該裝置的能量轉化形式是“化學能→電能→光能”，B正確；如把鋅片換為鐵片，銅片依然為正極，電路中的電流方向不會發生改變，C錯誤；如將稀H2SO4換為檸檬汁，由于檸檬汁中含有檸檬酸，溶液呈酸性，LED燈也會發光，D錯誤。
2.(2020·河北保定一中高一期中)某興趣小組設計的簡易原電池裝置如圖所示。該電池工作時，下列說法正確的是A.鋅片作正極B.碳棒上有氣泡產生C.可將電能轉化為化學能D.電子由碳棒經導線流向鋅片
解析　電池工作時，Zn失去電子，作負極，故A錯誤；碳棒為正極，氫離子在正極上得到電子生成氫氣，有氣泡產生，故B正確；原電池是將化學能轉化為電能的裝置，故C錯誤；Zn為負極，電子由鋅片經導線流向碳棒，故D錯誤。
3.(2019·吉林第三中學階段測試)原電池總反應離子方程式為Mg＋2H＋===Mg2＋＋H2↑，能實現該反應的原電池是A.正極為銅，負極為鎂，電解質溶液為稀鹽酸B.正極為銅，負極為鐵，電解質溶液為稀硫酸C.正極為石墨，負極為鎂，電解質溶液為CuSO4溶液D.正極為銀，負極為鎂，電解質溶液為NaCl溶液
解析　由原電池總反應式Mg＋2H＋===Mg2＋＋H2↑可知，鎂發生氧化反應作負極，不如鎂活潑的金屬或?qū)щ姷姆墙饘僮髡龢O，電解質溶液是酸溶液。鎂的活潑性大于銅，鎂作負極，銅作正極，電解質溶液是稀鹽酸，符合條件，A正確；原電池負極應是鎂，不是鐵，B錯誤；電解質溶液應是酸溶液，但硫酸銅溶液是鹽溶液，C錯誤；電解質溶液應是酸溶液，但氯化鈉溶液是鹽溶液，D錯誤。
題組二　化學電源4.(2019·商丘高一檢測)有關下列四個常用電化學裝置的敘述中，正確的是
A.圖Ⅰ所示電池中，MnO2的作用是作催化劑B.圖Ⅱ所示電池放電過程中，硫酸濃度不斷增大C.圖Ⅲ所示裝置工作過程中，電解質溶液中Cu2＋濃度始終不變D.圖Ⅳ所示電池中，Ag2O是氧化劑，電池工作過程中被還原為Ag
解析　MnO2的作用是作氧化劑，A錯誤；Pb＋PbO2＋2H2SO4===2PbSO4＋2H2O，H2SO4被消耗，濃度減小，B錯誤；正極析出銅，Cu2＋濃度減小，C錯誤；負極Zn→Zn2＋，發生氧化反應，Zn作還原劑；正極：Ag2O→Ag，發生還原反應，Ag2O是氧化劑，D正確。
5.(2019·山東鄒平一中高一第一次階段考試)某普通鋅錳干電池的結構如圖所示。下列說法正確的是A.鋅筒是原電池的正極B.石墨電極上發生氧化反應C.銨根離子流向石墨電極D.電子經石墨電極沿電解質溶液流向鋅筒
解析　鋅錳干電池中，鋅筒作負極，石墨電極作正極，A錯誤；鋅錳干電池中，鋅筒作負極，石墨電極作正極，正極上二氧化錳得電子發生還原反應，B錯誤；
原電池中陽離子定向移動到正極，故銨根離子流向石墨電極，C正確；電子經導線由負極鋅筒流向石墨電極，D錯誤。
6.(2020·成都外國語學校高一期中)銀鋅紐扣電池，其電池反應式為Zn＋Ag2O＋H2O Zn(OH)2＋2Ag。下列說法不正確的是A.鋅作負極，發生氧化反應B.正極為Ag2O，發生還原反應C.電池工作時，電流從Ag2O經導線流向ZnD.負極的電極反應式為Zn－2e－===Zn2＋
解析　Zn失電子發生氧化反應而作負極，故A正確；正極上Ag2O得電子發生還原反應，故B正確；原電池中電流從正極沿導線流向負極，該電池中Zn是負極、Ag2O是正極，所以放電時電流從Ag2O經導線流向Zn，故C正確；堿性條件下，鋅離子生成Zn(OH)2，所以負極反應式為Zn＋2OH－－2e－===Zn(OH)2，故D錯誤。
7.(2020·金牛區校級期中)某華人科學家和他的團隊研發出“紙電池”(如圖)。這種一面鍍鋅、一面鍍二氧化錳的超薄電池在使用印刷與壓層技術后，變成一張可任意裁剪大小的“電紙”，厚度僅為0.5毫米，可以任意彎曲和裁剪。紙內的離子“流過”水和氧化鋅組成電解液，電池總反應式為Zn＋2MnO2＋H2O===ZnO＋2MnO(OH)。下列說法正確的是A.該電池的正極材料為鋅B.該電池反應中二氧化錳發生氧化反應C.電池的正極反應式為MnO2＋H2O＋e－===MnO(OH)＋OH－D.當有0.1 ml鋅溶解時，流經電解液的電子數為1.204×1023
解析　該原電池中，鋅元素化合價由0變?yōu)椋?，鋅失電子作負極，故A錯誤；該原電池中，錳元素化合價由＋4變?yōu)椋?，所以二氧化錳作正極，發生還原反應，故B錯誤；正極上二氧化錳得電子發生還原反應，電極反應為MnO2＋e－＋H2O===MnO(OH)＋OH－，故C正確；電子從負極沿導線流向正極，不經過電解質溶液，故D錯誤。
題組三　電極反應式的書寫及判斷8.燃料電池是目前電池研究的熱點之一?，F(xiàn)有某課外小組自制的氫氧燃料電池，如圖所示，a、b均為惰性電極。下列敘述不正確的是A.外電路中電子由a流向bB.b極反應式是O2＋4OH－－4e－===4H2OC.總反應式為2H2＋O2===2H2OD.使用過程中電解質溶液的濃度逐漸減小
解析　通入氫氣的電極作負極，a為負極，b為正極，電子由a經外電路流向b，A正確；b極為正極，氧氣得電子發生還原反應，反應式是O2＋2H2O＋4e－===4OH－，B錯誤；總反應為氫氣和氧氣反應生成水，總反應式為2H2＋O2===2H2O，C正確；使用過程中不斷生成水，電解質溶液堿性減弱，所以電解質溶液的濃度逐漸減小，D正確。
9.(2020·江西南昌中學高一期中)燃料電池是燃料(如CO、H2、CH4等)跟氧氣(或空氣)起反應將化學能轉變?yōu)殡娔艿难b置，若電解質溶液是強堿溶液，下面關于甲烷燃料電池的說法正確的是A.負極反應式：O2＋2H2O＋4e－===4OH－B.負極反應式：CH4＋8OH－－8e－===CO2＋6H2OC.隨著放電的進行，溶液的氫氧根離子濃度不變D.放電時溶液中的陰離子向負極移動
解析　O2＋2H2O＋4e－===4OH－應為正極反應式。燃料氧化生成的二氧化碳不可能從強堿溶液中逸出，它將進一步反應轉化成碳酸根離子，所以負極反應式為CH4＋10OH－－8e－=== ＋7H2O。由于部分堿液和二氧化碳反應，所以溶液的c(OH－)將減小。
10.(2019·湖北孝感期中)航天技術中使用的氫氧燃料電池具有高能、輕便和無污染等優點。氫氧燃料電池有酸式和堿式兩種，它們放電時的電池總反應式都為2H2＋O2===2H2O。(1)工作時，電解質溶液中的陰離子移向_____(填“正”或“負”)極。
解析　原電池放電時，電子由負極經導線流向正極；負極失電子發生氧化反應，正極得電子發生還原反應，電解質溶液中，陰離子移向負極，陽離子移向正極。原電池工作時，電解質溶液中陰離子移向負極。
(2)酸式氫氧燃料電池的電解質溶液是稀硫酸，其負極反應式為2H2－4e－===4H＋，則其正極反應式為_(kāi)______________________。
解析　酸式氫氧燃料電池的電解質溶液是稀硫酸，其負極反應式為2H2－4e－===4H＋，總反應式－負極反應式＝正極反應式，正極反應式為O2＋4H＋＋4e－===2H2O。
O2＋4H＋＋4e－===2H2O
(3)堿式氫氧燃料電池的電解質溶液是KOH溶液，如右圖，則其負極反應式為_(kāi)__________________________。若該電池工作時溶液中增加1 ml H2O，則理論上電路中通過電子的物質的量為_(kāi)____ ml。
解析　堿式氫氧燃料電池的電解質溶液是KOH溶液，負極是氫氣失電子發生氧化反應，負極反應式為2H2＋4OH－－4e－===4H2O。若該電池工作時增加了1 ml H2O電路中轉移電子的物質的量是2 ml。
2H2＋4OH－－4e－
1.(2020·湖北期中)下列有關敘述正確的是A.“中華有為”華為Mate系列手機采用的超大容量高密度電池是一種一 次電池B.根據能量守恒定律，化學反應中反應物的總能量等于生成物的總能量C.等質量的硫蒸氣和硫粉分別與氧氣反應生成SO2氣體，硫蒸氣放出的熱 量多D.原電池中的電極一定要由兩種不同的金屬組成
解析　華為Mate系列手機采用的超大容量高密度電池是可充電可放電的電池，是二次電池，故A錯誤；根據能量守恒定律知，反應物總能量和生成物總能量不相等，反應過程中有能量變化，如果正反應為放熱反應，則反應物總能量大于生成物總能量，如果正反應為吸熱反應，則反應物總能量小于生成物總能量，故B錯誤；生成物相同，反應物中氣態S比固態S能量高，且為放熱反應，則硫蒸氣反應放出的熱量多，故C正確；原電池中的電極可能由可導電的非金屬和金屬組成，如Zn、石墨和稀硫酸構成的原電池，故D錯誤。
2.(2019·湖北襄陽高一質檢)Mg－AgCl電池是一種以海水為電解質溶液的水激活電池。下列敘述不正確的是A.負極反應式為Mg－2e－===Mg2＋B.負極會發生副反應Mg＋2H2O===Mg(OH)2＋H2↑C.正極反應式為AgCl＋e－===Ag＋Cl－D.電池放電時Cl－由負極向正極遷移
解析　根據題意，電池總反應式為Mg＋2AgCl===MgCl2＋2Ag。Mg－AgCl電池中Mg為負極，負極反應式為Mg－2e－===Mg2＋，A項正確；Mg為負極，Mg是活潑金屬，Mg會與水發生副反應；Mg＋2H2O===Mg(OH)2＋H2↑，B項正確；正極反應式為AgCl＋e－===Ag＋Cl－，C項正確；電池放電時陰離子Cl－由正極向負極遷移，D項錯誤。
3.(2020·湖南省武岡市第一中學高一期中)下面是幾種常見的化學電源示意圖，有關說法不正確的是A.右述電池分別屬于一次電 池、二次電池和燃料電池B.干電池在長時間使用后， 鋅筒被破壞C.鉛蓄電池在工作中，負極每消耗1 ml鉛，則硫酸溶液中就轉移2 ml 電子D.氫氧燃料電池是一種具有廣闊應用前景的綠色電源
解析　干電池是一次電池，鉛蓄電池是可充電電池，屬于二次電池，氫氧燃料電池屬于燃料電池，故A正確；在干電池中，Zn作負極，被氧化，故B正確；鉛蓄電池工作過程中負極每消耗1 ml鉛，則線路中會轉移2 ml電子，硫酸溶液中無電子轉移，故C錯誤；氫氧燃料電池是一種具有廣闊應用前景的綠色電源，故D正確。
4.(2019·柯橋區期末)最近，科學家研發了“全氫電池”，其工作原理如圖所示。下列說法正確的是A.右邊吸附層中發生了氧化反應B.負極的電極反應是H2－2e－＋2OH－ ===2H2OC.當右邊吸附層中產生標準狀況下氫氣2.24 L時，電子在溶液中通過了 0.2 mlD.電解質溶液中Na＋向左移動， 向右移動
解析　由電子流向可知，右邊吸附層為正極，發生了還原反應，故A錯誤；由電子流向可知，左邊吸附層為負極，發生了氧化反應，電極反應式是H2－2e－＋2OH－===2H2O，故B正確；電子不能通過電解質溶液，故C錯誤；
原電池中陽離子向正極移動，陰離子向負極移動，所以電解質溶液中Na＋向右移動， 向左移動，故D錯誤。
A.①② B.②④ C.②③ D.③④
5.(2020·天水一中期末)固體氧化物燃料電池是以固體氧化鋯－氧化釔為電解質，這種固體電解質在高溫下允許O2－在其間通過。該電池的工作原理如圖所示，其中多孔電極a、b均不參與電極反應。下列判斷正確的是①多孔電極a為負極②a極的電極反應式為O2＋2H2O＋4e－===4OH－③b極的電極反應式為H2－2e－＋O2－===H2O
b極的電極反應式為H2－2e－＋O2－===H2O，③正確；根據正負極得失電子數相等，將正負極電極反應式相加得，該電池的總反應式為2H2＋O2 2H2O，④正確。
解析　圖中電子由多孔電極b通過導線流向多孔電極a，多孔電極b為負極，多孔電極a為正極，①錯誤；a極對應的電極反應式為O2＋4e－===2O2－，②錯誤；
6.鋰離子電池是新型高能電池，它以質量輕、能量高而受到了普遍重視，目前已研制成功多種鋰離子電池，某種鋰離子電池的總反應式為L(zhǎng)i＋MnO2===LiMnO2，下列說法中正確的是A.Li是正極，電極反應式為L(zhǎng)i－e－===Li＋B.Li是負極，電極反應式為L(zhǎng)i－e－===Li＋C.MnO2是負極，電極反應式為MnO2＋e－===D.Li是負極，電極反應式為L(zhǎng)i－2e－===Li2＋
解析　根據總反應可判斷出Li被氧化，應為負極材料，其失電子成Li＋，正極放電的為MnO2。
7.(2020·河北雞澤一中高一期中)(1)如圖為氫氧燃料電池的構造示意圖，根據電子運動方向可知，氧氣從____口通入(填“a”或“b”)，X極為電池的_____(填“正”或“負”)極。
解析　氫氧燃料電池中，電子從負極向正極移動， X是負極，Y是正極，氧氣應通入正極。
(2)某種氫氧燃料電池是用固體金屬氧化物陶瓷作電解質，兩極上發生的電極反應分別為A極：2H2＋2O2－－4e－===2H2OB極：O2＋4e－===2O2－則A極是電池的____極；電子從該極______(填“流入”或“流出”)。
解析　根據電極反應可知，A極發生氧化反應，應該是電池的負極，電子從該極流出。
(3)若將(1)中燃料電池改為甲烷—空氣燃料電池，該電池工作時，負極反應式為_(kāi)_______________________________，電池總反應式為_(kāi)________________________________。
解析　甲烷—空氣燃料電池，通甲烷的一極(X)為負極，通空氣的一極(Y)為正極，電池總反應式為CH4＋2O2＋2KOH===K2CO3＋3H2O，負極反應式為CH4－8e－＋10OH－=== ＋7H2O。
CH4＋2O2＋2KOH===K2CO3
8.有甲、乙兩位同學，他們一起做了水果電池的實驗，測得數據如下：
試根據上表中的實驗數據回答下列問題：(1)實驗2中負極是______，電極反應式為_(kāi)________________。(2)實驗1和5電流方向相反的原因是_____________________________________________________________________________________________________。(3)由實驗1～實驗4可知影響水果電池的電壓的因素有________________________。(4)根據實驗2、6和實驗1、5的比較可發現水果電池的電壓還與_____________有關。
水果品種(電解質溶液)相同時，實驗1中鋅的還原性大于銅，鋅是負極，實驗5中鋅的還原性小于鋁，鋅是正極
