物理14.3 歐姆定律的應用教學ppt課件

這是一份物理14.3 歐姆定律的應用教學ppt課件，共21頁。PPT課件主要包含了答案D，答案C，電阻R斷路等內容，歡迎下載使用。

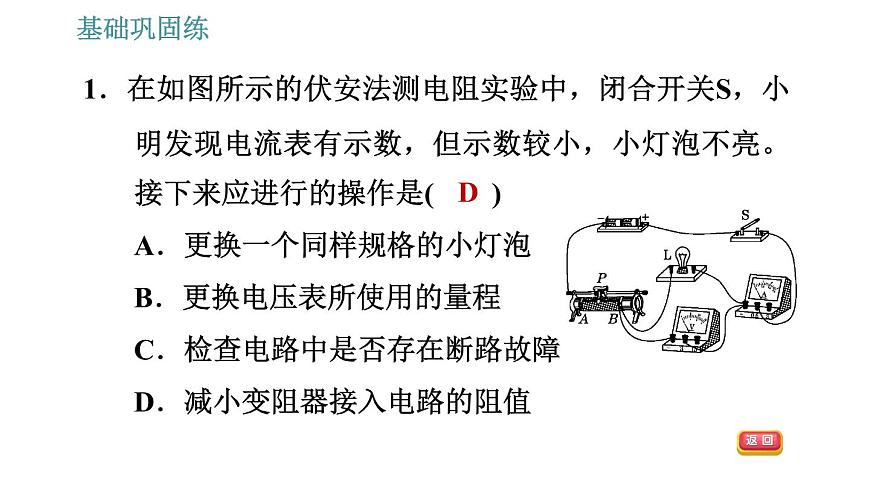

1．在如圖所示的伏安法測電阻實驗中，閉合開關S，小明發現電流表有示數，但示數較小，小燈泡不亮。接下來應進行的操作是(　　)A．更換一個同樣規格的小燈泡B．更換電壓表所使用的量程C．檢查電路中是否存在斷路故障D．減小變阻器接入電路的阻值

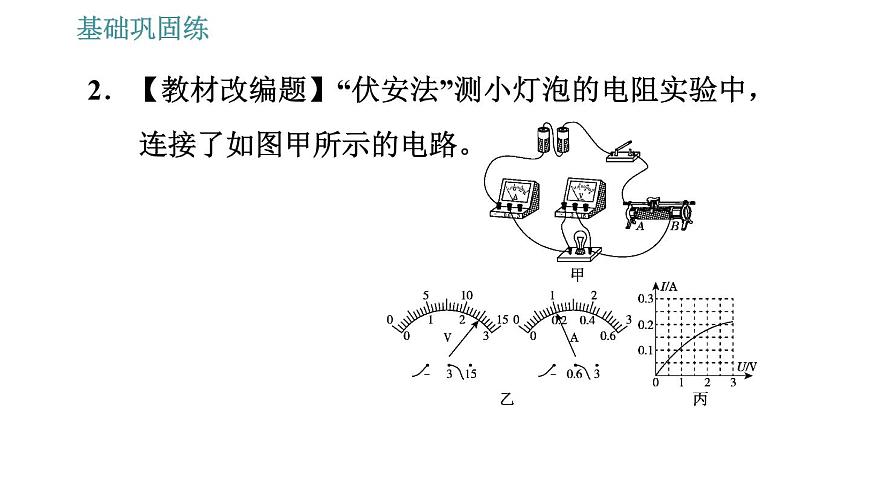

2．【教材改編題】“伏安法”測小燈泡的電阻實驗中，連接了如圖甲所示的電路。

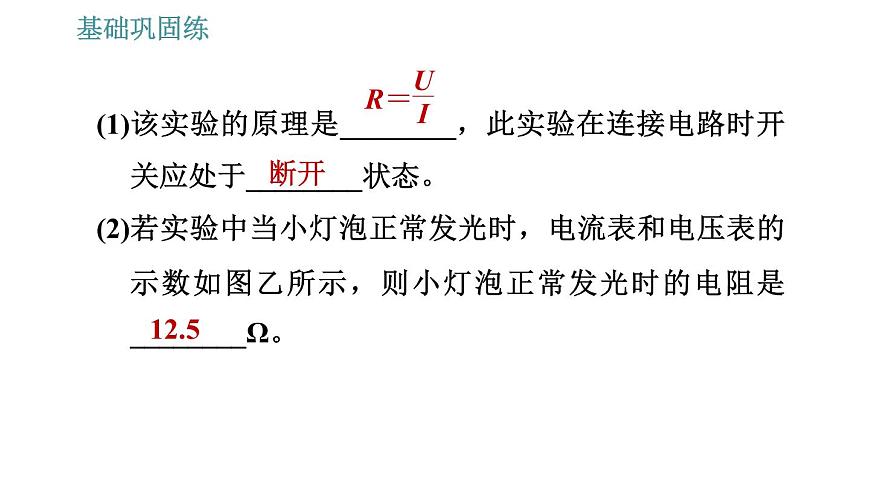

(1)該實驗的原理是________，此實驗在連接電路時開關應處于________狀態。(2)若實驗中當小燈泡正常發光時，電流表和電壓表的示數如圖乙所示，則小燈泡正常發光時的電阻是________Ω。
小燈泡的電阻受溫度影響較大

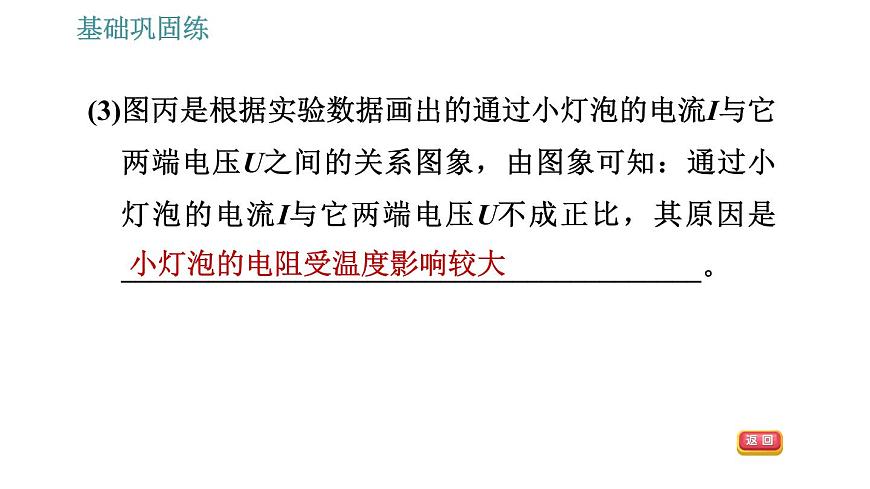

(3)圖丙是根據實驗數據畫出的通過小燈泡的電流I與它兩端電壓U之間的關系圖象，由圖象可知：通過小燈泡的電流I與它兩端電壓U不成正比，其原因是________________________________________。

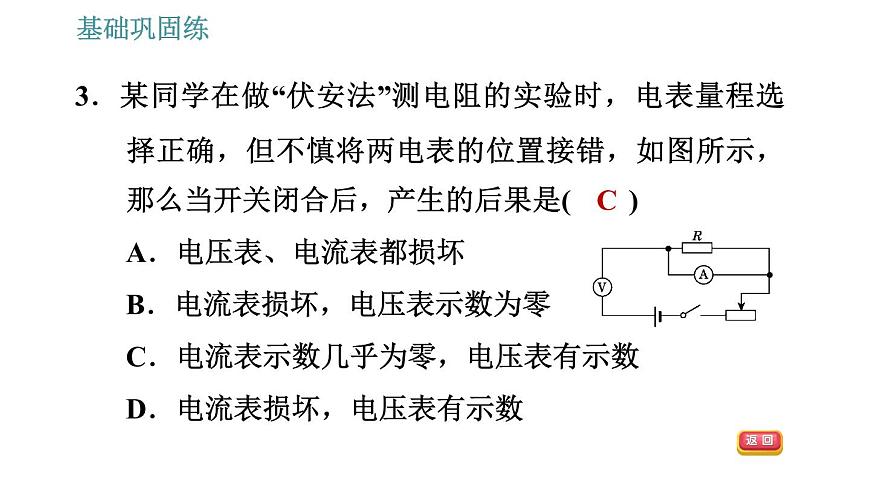

3．某同學在做“伏安法”測電阻的實驗時，電表量程選擇正確，但不慎將兩電表的位置接錯，如圖所示，那么當開關閉合后，產生的后果是(　　)A．電壓表、電流表都損壞B．電流表?yè)p壞，電壓表示數為零C．電流表示數幾乎為零，電壓表有示數D．電流表?yè)p壞，電壓表有示數

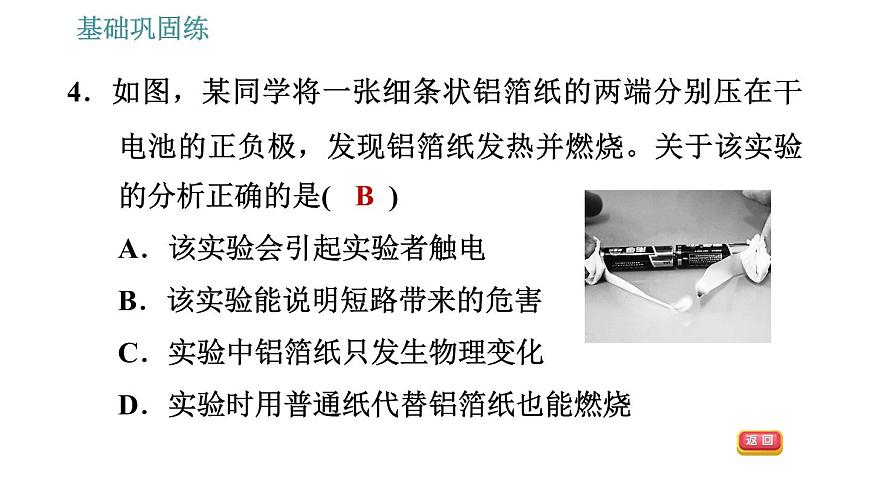

4．如圖，某同學將一張細條狀鋁箔紙的兩端分別壓在干電池的正負極，發現鋁箔紙發熱并燃燒。關于該實驗的分析正確的是(　　)A．該實驗會引起實驗者觸電B．該實驗?zāi)苷f明短路帶來的危害C．實驗中鋁箔紙只發生物理變化D．實驗時用普通紙代替鋁箔紙也能燃燒

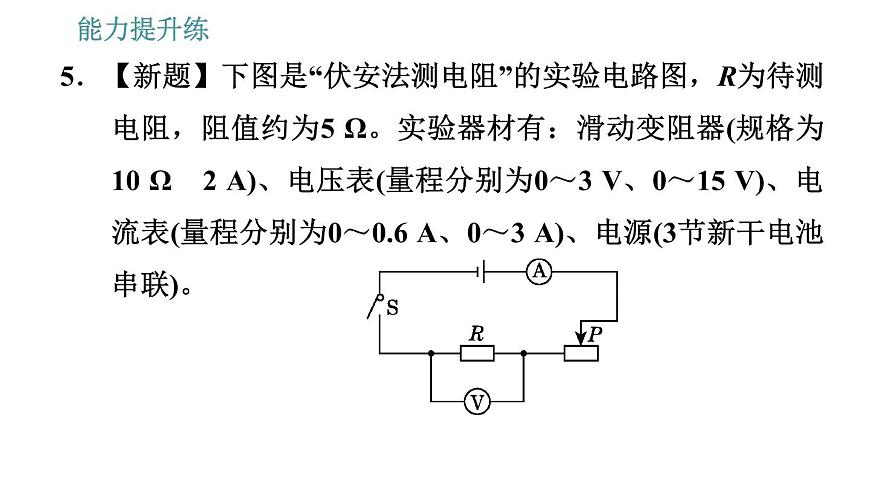

5．【新題】下圖是“伏安法測電阻”的實驗電路圖，R為待測電阻，阻值約為5 Ω。實驗器材有：滑動變阻器(規格為10 Ω　2 A)、電壓表(量程分別為0～3 V、0～15 V)、電流表(量程分別為0～0.6 A、0～3 A)、電源(3節新干電池串聯)。
為使測量時能較準確地讀數(指針最好偏過中間刻度線)，則電壓表應選________的量程，電流表應選________的量程；為了保證兩電表安全，應控制滑動變阻器的阻值大約在__________的范圍內移動。
【點撥】由圖知，待測電阻R與變阻器串聯，電壓表測R兩端的電壓，電流表測電路中的電流；電源是3節新干電池串聯，則電源電壓為4.5 V，若電壓表用0～15 V量程，則無論怎樣調節變阻器，電壓表指針的偏轉角度都太小，不會偏過中間刻度線，所以電壓表應選0～3 V的量程；當電壓表的示數最大為3 V時，電路的最大電流約為：
【答案】0～3 V；0～0.6 A；2.5 Ω～10 Ω
6. (易錯題)在用“伏安法測電阻”的實驗中，有兩位同學分別選用定值電阻和小燈泡為測量對象，在處理實驗數據時，畫出定值電阻和小燈泡的U--I圖象，分別如圖甲、乙所示，則對于圖象的分析，以下說法錯誤的是(　　)
A．由圖甲可知，定值電阻的阻值為1 ΩB．由圖甲可知，定值電阻的阻值不隨導體兩端的電壓和導體中的電流改變而改變C．由圖乙可知，小燈泡的電阻跟燈絲的溫度有關D．為了減小誤差，應該用多次測量取平均值的方法測定小燈泡的電阻
7.【2020·湖南永州】如圖甲所示，電源電壓恒定不變，R1為定值電阻，R2為滑動變阻器。閉合開關S，將滑片P從最右端逐步移到最左端，記錄電流表、電壓表的示數，并根據記錄的數據作出R1和R2的“U－I”關系圖象如圖乙所示。則下列正確的是(　　)
A．圖Ⅱ?yàn)镽2的“U－I”圖象B．當R2＝R1時，電流的大小為0.2 AC．電源電壓為8 VD．R1的阻值為30 Ω
【點撥】?jī)呻娮璐?lián)，電壓表V1測R1兩端的電壓，電壓表V2測R2兩端的電壓，滑片在最左端時，R2接入電路的阻值為零，因此此時電壓表V2示數為零，由圖象可得，圖線I反映電壓表V2示數(即R2兩端的電壓)隨電流的變化，則圖Ⅱ?yàn)镽1的“U－I”圖象，A錯誤；串聯電路各處的電流相等，當R2＝R1時，由U＝IR，則兩電阻分得的電壓相同，由圖乙知，即為兩圖線的交點，可知電流為0.4 A，B錯誤；
8．【中考·內蒙古呼倫貝爾】現有兩節新的干電池、電壓表、電流表、滑動變阻器、定值電阻R、開關、導線，利用給定器材連接成“伏安法測電阻”的電路。
甲　　　　 乙
(1)請畫出圖甲所示的實物圖對應的電路圖；(2)實驗前為了保護電路，滑動變阻器的滑片應置于________(填“A”或“B”)端；
(3)閉合開關，無論怎樣移動滑片P發現電流表始終無示數，電壓表有示數，其原因可能是____________ (寫出一種原因即可)；(4)排除故障后，當電壓表示數為2.7 V時，電流表示數如圖乙所示，則通過R的電流大小為________A，它的阻值為________Ω。
