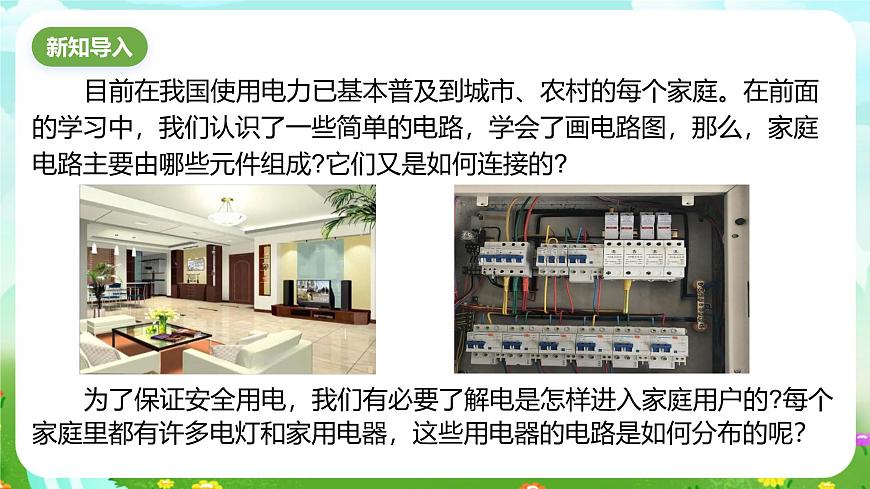

目前在我國使用電力已基本普及到城市、農村的每個家庭。在前面的學習中，我們認識了一些簡單的電路，學會了畫電路圖，那么，家庭電路主要由哪些元件組成?它們又是如何連接的?
為了保證安全用電，我們有必要了解電是怎樣進入家庭用戶的?每個家庭里都有許多電燈和家用電器，這些用電器的電路是如何分布的呢？

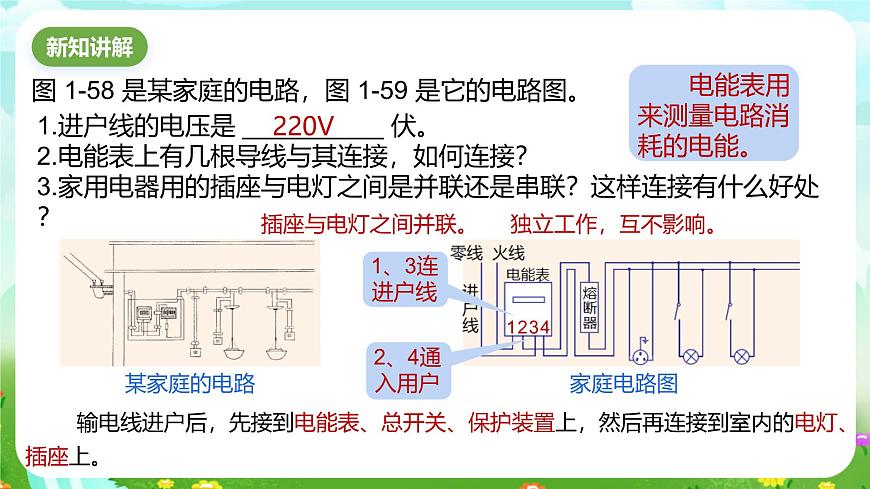

圖 1-58 是某家庭的電路，圖 1-59 是它的電路圖。
1.進戶線的電壓是 __________ 伏。2.電能表上有幾根導線與其連接，如何連接？3.家用電器用的插座與電燈之間是并聯還是串聯？這樣連接有什么好處？
輸電線進戶后，先接到電能表、總開關、保護裝置上，然后再連接到室內的電燈、插座上。

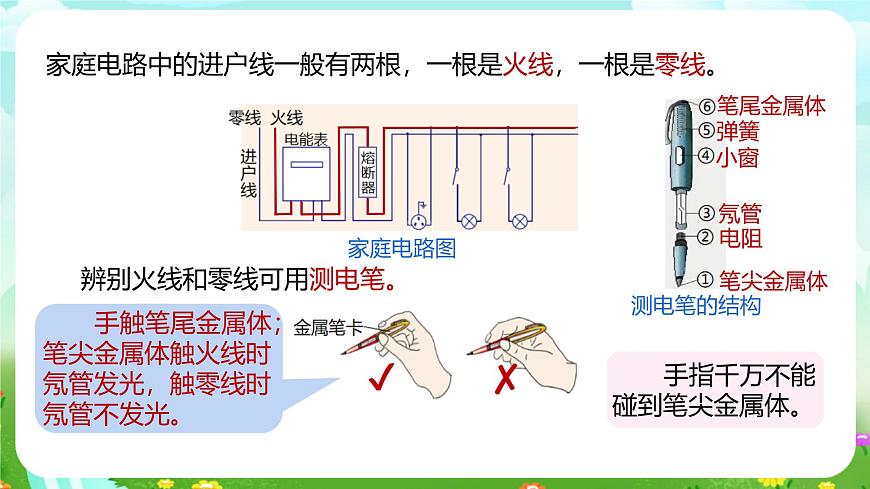

家庭電路中的進戶線一般有兩根，一根是火線，一根是零線。
辨別火線和零線可用測電筆。

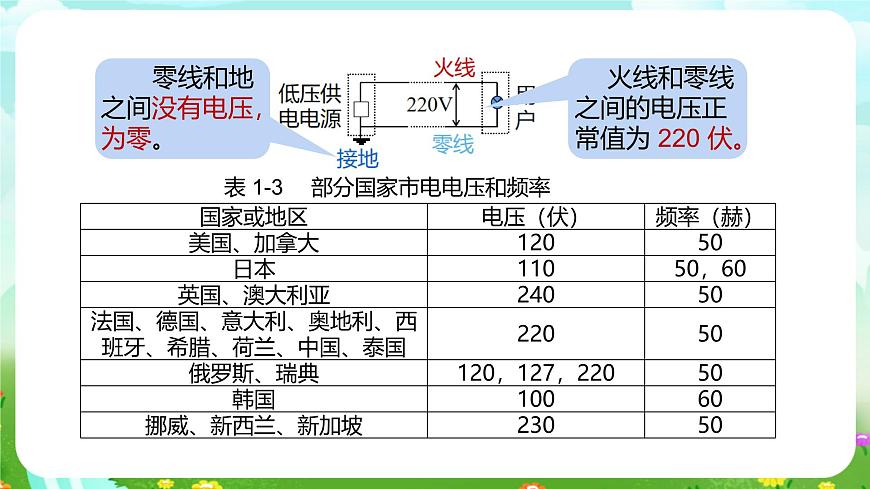

表 1-3? 部分國家市電電壓和頻率
電路電流過大，電線過熱，有引發火災的危險：
電路中必須裝有安全保護裝置。
電路中常見的保護裝置有熔斷器和斷路器。

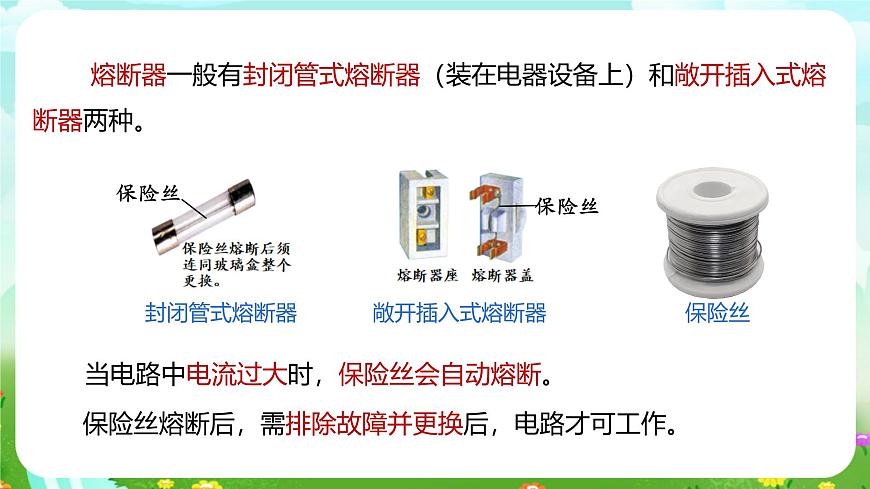

熔斷器一般有封閉管式熔斷器（裝在電器設備上）和敞開插入式熔斷器兩種。
當電路中電流過大時，保險絲會自動熔斷。
保險絲熔斷后，需排除故障并更換后，電路才可工作。

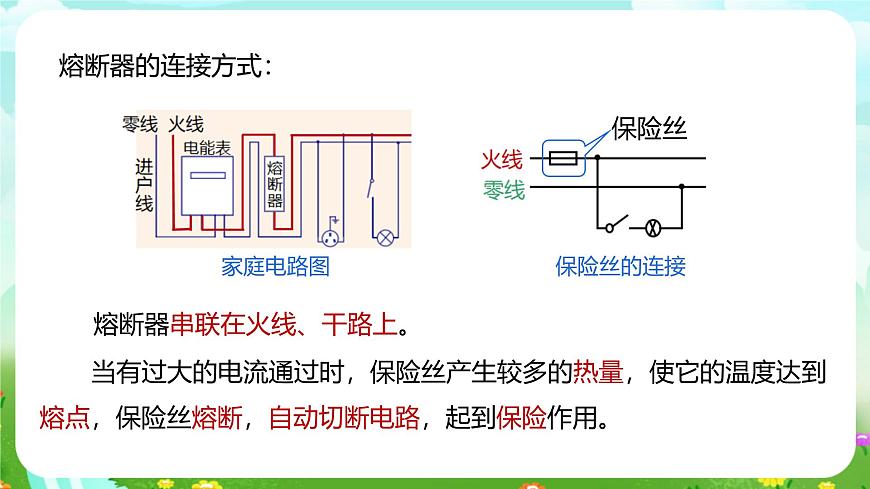

熔斷器串聯在火線、干路上。
當有過大的電流通過時，保險絲產生較多的熱量，使它的溫度達到熔點，保險絲熔斷，自動切斷電路，起到保險作用。
保險絲一般由熔點較低的金屬合金制成，有各種不同的規格，通常標有額定電流（表示保險絲所能承受的最大電流）：
當電流超過保險絲的額定電流時，保險絲會因過熱而熔斷，從而切斷電路。
保險絲熔斷后，可更換，那如何選擇保險絲呢?
選用原則：選用保險絲時，應使它的額定電流等于或稍大于電路中的最大正常工作電流。
如果選用的保險絲額定電流值太小，電路正常工作時的電流也會使保險絲熔斷。
如果選用的保險絲額定電流值太大或太小會怎樣？
如果選用的保險絲額定電流值太大，則電路中的電流過大時保險絲不會熔斷，這樣，過大的電流容易在電路中產生大量的熱量而引發火災；
在家庭電路中切勿用銅絲或鐵絲代替保險絲，因?yàn)樵陔娏鬟^(guò)大時，銅絲或鐵絲一般不會熔斷，因而極易發生事故。
保險絲的更換是比較麻煩的事?，F(xiàn)在，家庭中常用斷路器來替代閘刀開關和熔斷器。
斷路器上標有額定電流，當流過斷路器的電流超過額定電流時，斷路器會自動斷開，切斷電路，從而起到保護電路的作用。
當電路被熔斷器或斷路器切斷后，不要急于更換保險絲或使斷路器復位，而應先找出發生電路故障的原因，排除故障后再接通電路。
圖是一種斷路器的工作原理圖，你能否向同桌同學介紹其工作原理？
正常情況，雙金屬片是平直的，電路的接觸點閉合，電流正常通過；
當電流過大時，雙金屬片被過度加熱，發生彎曲，使接觸點在彈簧拉力作用下被斷開，電路切斷，從而起到電路過載或短路時的保護作用。
家用電器是通過將插頭插入插座而接入家庭電路中的。
插座一般有兩孔式和三孔式之分。
插座的作用：便于插接用電器。
使用三腳插頭的用電器，外殼接在插頭的中間腳上，當把三腳插頭插入三孔式插座時，用電器的外殼就與大地相連了。
長腳連接地線和用電器的金屬外殼；
另外兩腳分別接火線和零線。
用電器漏電時，金屬外殼帶電，電流通過接地線流向大地，防止觸電。
在設計電源插頭時，為考慮到使用者的安全，有意識地將接地腳設計得比導電腳長幾個毫米。
三孔插腳為什么不一樣長？
這是因?yàn)樵诓迦肴_插頭時，接地腳先接觸插座內的接地線，這樣可先形成接地保護，后接通電源；
在拔出三腳插頭時，導電腳先與電源插座內的導電端分開，接地腳后斷開。
2.圖中同是漏電，為何反差如此大？
電燈、開關在家庭電路中的連接：
火線→開關→燈泡→零線。
尾部金屬塊接火線，螺旋接零線。
1．家庭電路中的保險絲熔斷了，以下原因中不可能的是(　　)A．家庭電路中用電器的總功率過大B．電燈開關中的兩根導線相碰C．保險絲的規格不合適，熔斷電流太小D．插頭中的兩根導線相碰
2．家庭電路中，下列操作符合要求的是(　　)A．輸電線進戶后，應先接電能表B．家庭電路的開關接在零線或火線上都可以C．使用測電筆時，手指不能碰到筆尾金屬體，以免發生觸電事故D．空氣開關(一種斷路器)跳閘后，應立即閉合
3.小陽閉合開關后，發現電燈不亮，他用試電筆測試圖中的a、b、c、d四點，只有d點發光，那么可能發生的故障是?（ ）??A.電燈燈絲斷了 B.cd間某處斷路C.ab之間某處斷路 D.開關處短路
4.如圖所示，某班同學在學了有關家庭電路的知識后安裝了四盞電燈，你認為其中正確的是（　?。?br/>5.請?jiān)趫D中用筆畫線代替導線將圖中的燈和開關正確地接入電路。
6.如圖所示，甲為一個“一開三孔”開關（即一個開關和一個三孔插座連在一起）實物圖，乙為背面接線示意圖，“A”、“B”是從開關接線柱接出的兩根導線，請你將圖乙中的電路連接完整，使開關控制電燈，又不影響插座供其它電器使用。
