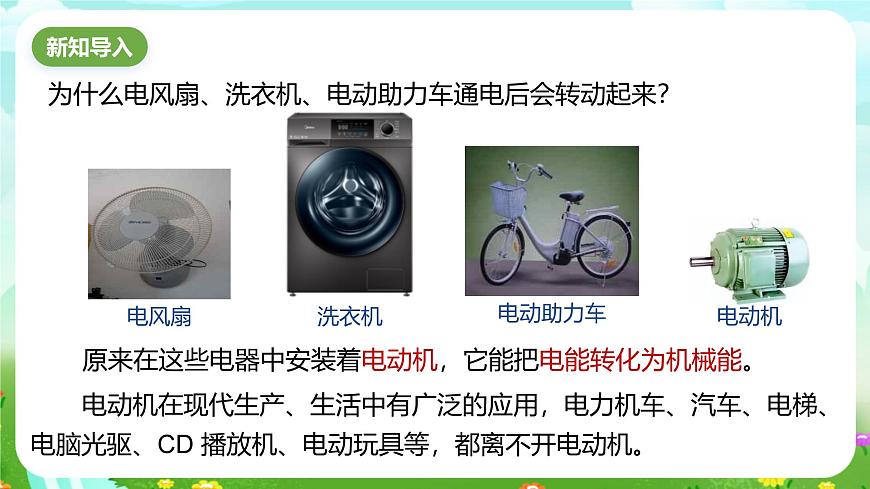

為什么電風扇、洗衣機、電動助力車通電后會轉動起來？
原來在這些電器中安裝著電動機，它能把電能轉化為機械能。
電動機在現代生產、生活中有廣泛的應用，電力機車、汽車、電梯、電腦光驅、CD 播放機、電動玩具等，都離不開電動機。

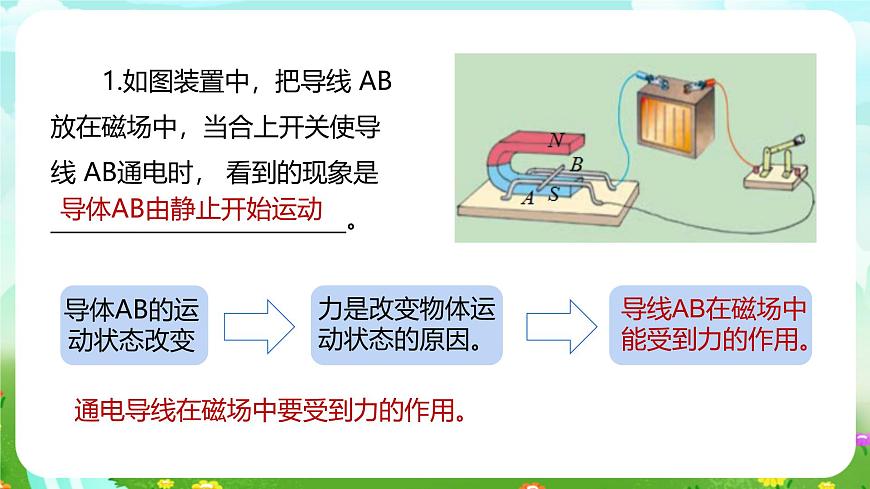

1.如圖裝置中，把導線 AB 放在磁場中，當合上開關使導線 AB通電時， 看到的現象是__________________________。
導體AB由靜止開始運動
通電導線在磁場中要受到力的作用。

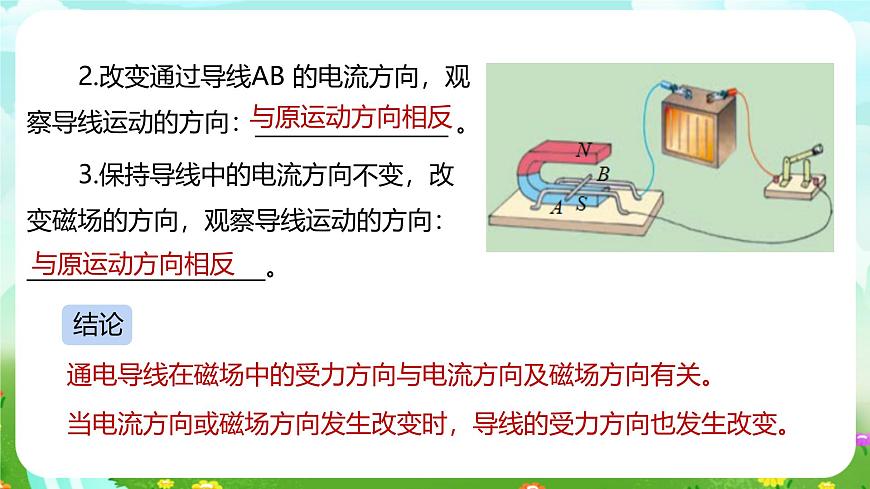

2.改變通過導線AB 的電流方向，觀察導線運動的方向：_________________ 。
3.保持導線中的電流方向不變，改變磁場的方向，觀察導線運動的方向：_____________________。
通電導線在磁場中的受力方向與電流方向及磁場方向有關。
當電流方向或磁場方向發生改變時，導線的受力方向也發生改變。

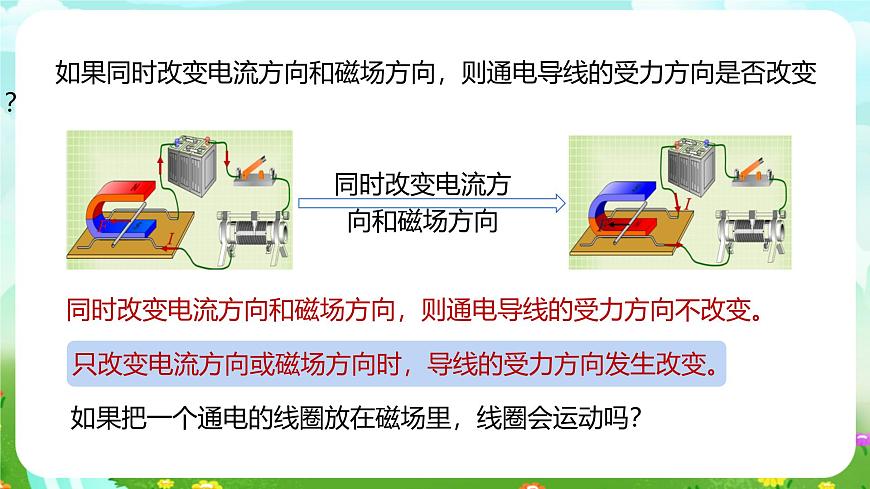

如果同時改變電流方向和磁場方向，則通電導線的受力方向是否改變？
同時改變電流方向和磁場方向
同時改變電流方向和磁場方向，則通電導線的受力方向不改變。
如果把一個通電的線圈放在磁場里，線圈會運動嗎？

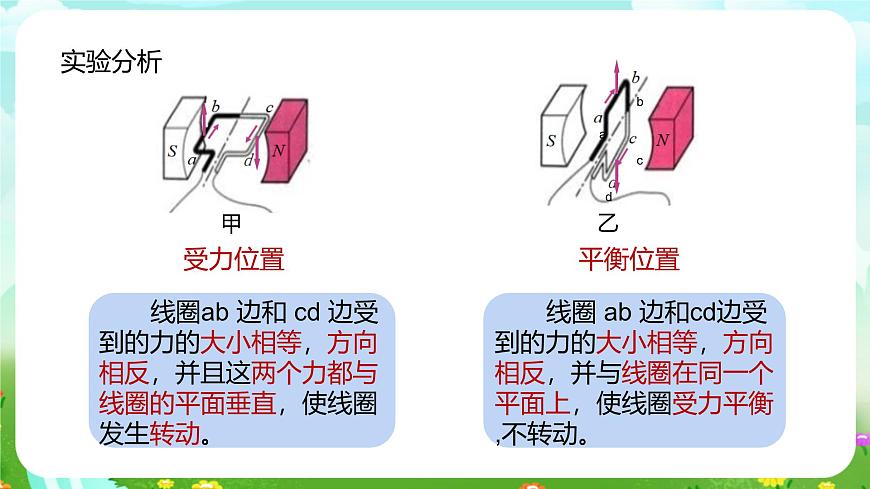

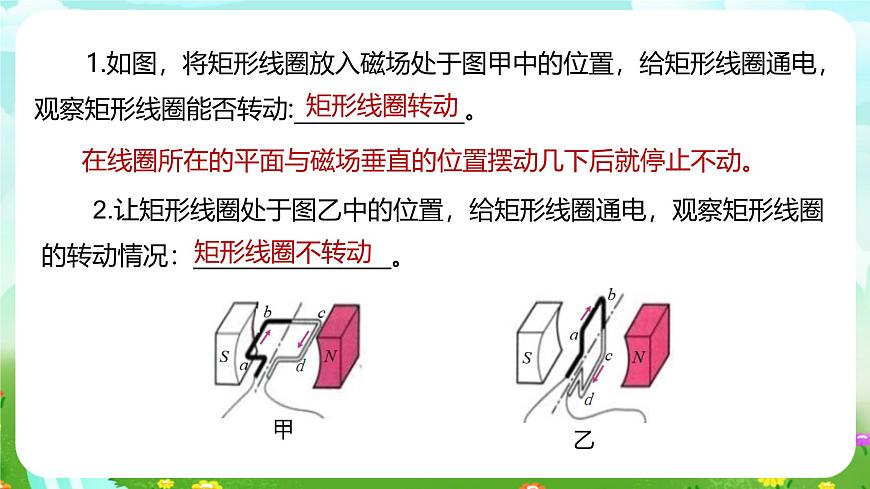

1.如圖，將矩形線圈放入磁場處于圖甲中的位置，給矩形線圈通電，觀察矩形線圈能否轉動:_______________。
2.讓矩形線圈處于圖乙中的位置，給矩形線圈通電，觀察矩形線圈的轉動情況：______________。
在線圈所在的平面與磁場垂直的位置擺動幾下后就停止不動。
怎樣使線圈在轉過平衡位置后繼續沿原來的方向轉動下去？為什么？
電流方向改變，通電導體在磁場中的受力方向改變。
使線圈一到平衡位置就能自動改變線圈中的電流方向。
安裝一個由兩個銅質半環組成的“換向器”能使通電線圈持續轉動。
A、B 是電刷，與電源相連，當線圈轉動時，兩個電刷交替著與半環 E、F 接觸。
兩個銅質半環E、F組成，彼此間絕緣。
轉動部分（圖中是線圈）。
固定部分（圖中是磁體）。
換向器能自動改變線圈中電流的方向使線圈按原來方向轉動。
描述直流電動機的工作原理：
電動機構造簡單、控制方便、效率高、無污染，廣泛地運用在日常生活和各種生產中，人類社會的發展離不開電動機。
日常生活中由于電網供電是交流電，所以家庭使用的電風扇、洗衣機等電器中的電動機都是交流電動機。
交流電動機也是依靠通電導體在磁場中所受的力來運轉的。
1. 進一步了解直流電動機的構造和工作原理。2. 通過練習，安裝直流電動機的模型，培養學生動手組裝能力。
直流電動機模型、電池、滑動變阻器、開關、導線等。
1. 按圖 所示，把直流電動機模型的各個部件安裝成整機。 安裝時要注意 : 軸與軸之間的摩擦要盡量減少；電刷和換向器的接觸松緊要適當。
2. 把直流電動機的模型接入電路，其電路圖如圖所示。在閉合開關前，先弄清電流從哪一個電刷流入電動機線圈。閉合開關，觀察電動機線圈的轉動方向，把結果記錄在表 1-1 中。
3. 把電源的兩極對調，按步驟 2 重復一次，觀察電動機的轉動方向是否改變，把結果記錄在表 1-1 中。4. 再把兩個磁極位置對調一下，重復實驗一次，觀察電動機轉動方向是否改變，把觀察結果記錄在表 1-1 中。5. 在步驟 2 的基礎上，只把兩個磁極對調一下，重復實驗，把觀察結果記錄在表 1-1 中。
線圈轉動方向與電流方向、磁場方向有關。
只改變電流方向線圈轉動方向改變；
只改變磁場方向線圈轉動方向改變；
同時改變磁場方向和電流方向，線圈轉動方向不變。
6. 利用滑動變阻器改變通過線圈的電流，觀察轉子轉動的快慢，把觀察結果記錄在表 1-2 中。
線圈中電流越大，線圈轉得越快。
你裝配電動機模型時，有沒有發生故障？你是如何排除的 ?
發現閉合開關后，線圈無法轉動。
線圈中電流太小，電源電壓太低
電刷與換向器接觸不良，斷路
電刷與換向器接觸過緊、摩擦大
3．安裝直流電動機模型時，要改變直流電動機的轉動方向，可以( 　)A.將磁體的N、S極對調 B.將電源的正、負極和磁體的N、S極同時對調C.改變磁性強弱 D.改變磁性強弱和電流大小
4.研究電動機的工作過程。(1)電動機的工作原理是　　　 　在磁場中受力轉動。圖甲中,線圈左右兩邊框ab、cd的受力方向相反,其原因是 。?
(2)圖丙直流電動機的模型通電后不能轉動，發生的故障原因可能是(　　)A．磁鐵磁性太強 B．電源正、負極接反了C．換向器和電刷接觸不良 D．軸與軸架的摩擦太小
