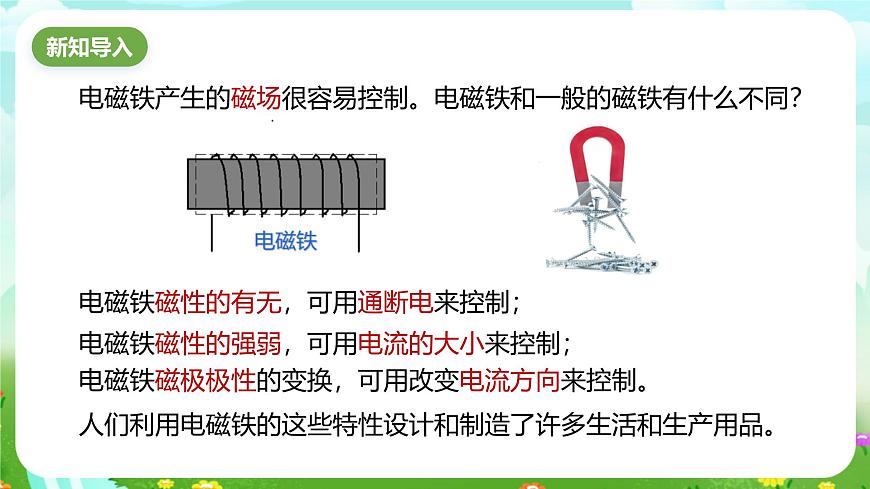

電磁鐵產生的磁場很容易控制。電磁鐵和一般的磁鐵有什么不同？
電磁鐵磁性的有無，可用通斷電來控制；
電磁鐵磁性的強弱，可用電流的大小來控制；
電磁鐵磁極極性的變換，可用改變電流方向來控制。
人們利用電磁鐵的這些特性設計和制造了許多生活和生產用品。

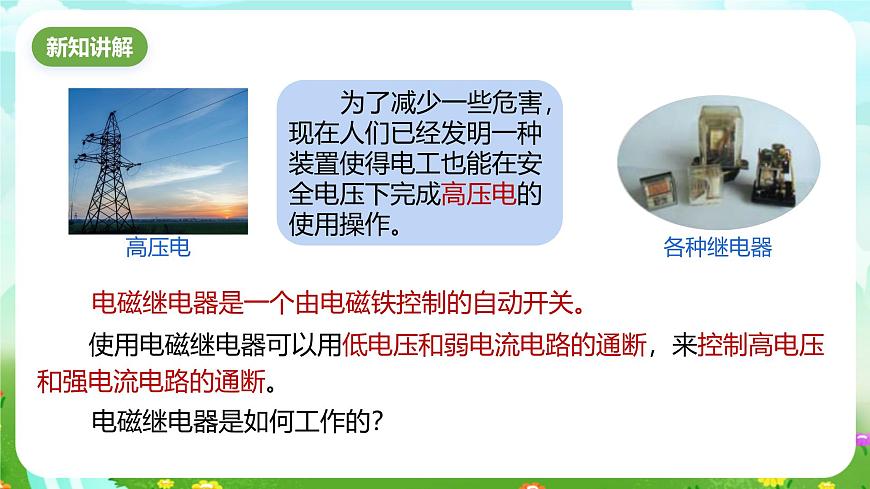

電磁繼電器是一個由電磁鐵控制的自動開關。
使用電磁繼電器可以用低電壓和弱電流電路的通斷，來控制高電壓和強電流電路的通斷。
電磁繼電器是如何工作的？

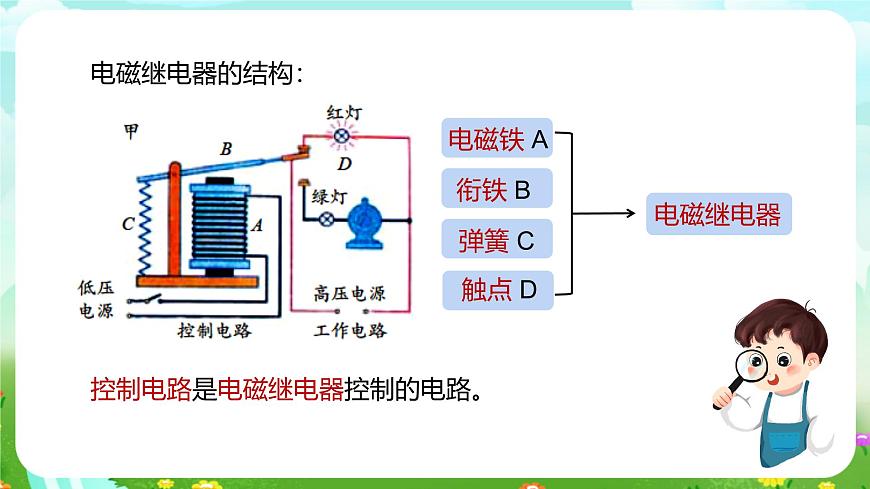

控制電路是電磁繼電器控制的電路。

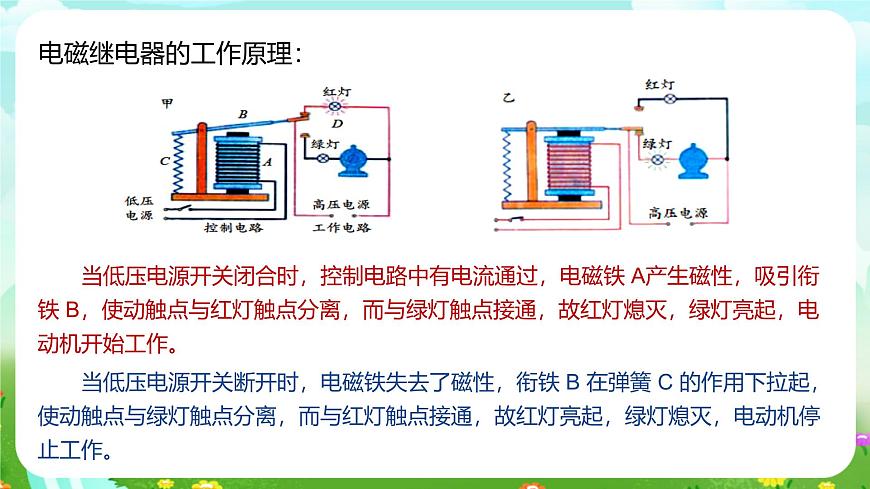

電磁繼電器的工作原理：
當?shù)蛪弘娫撮_關閉合時，控制電路中有電流通過，電磁鐵 A產生磁性，吸引銜鐵 B，使動觸點與紅燈觸點分離，而與綠燈觸點接通，故紅燈熄滅，綠燈亮起，電動機開始工作。
當?shù)蛪弘娫撮_關斷開時，電磁鐵失去了磁性，銜鐵 B 在彈簧 C 的作用下拉起，使動觸點與綠燈觸點分離，而與紅燈觸點接通，故紅燈亮起，綠燈熄滅，電動機停止工作。

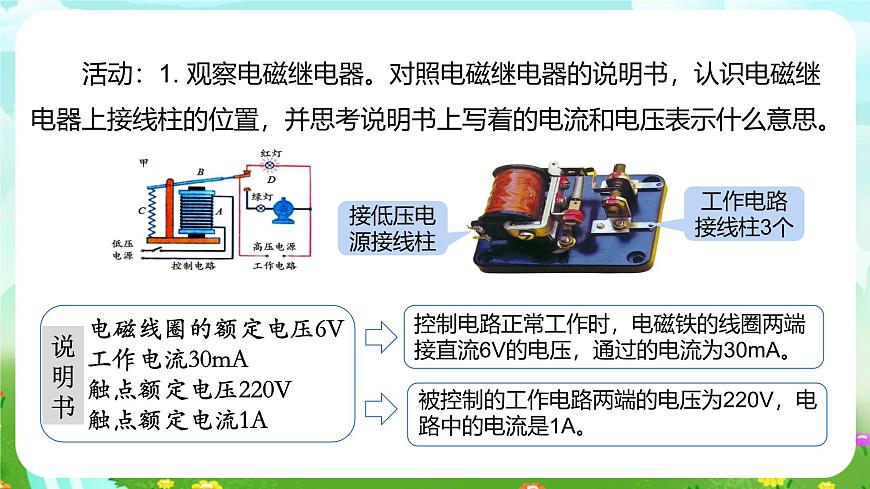

活動：1. 觀察電磁繼電器。對照電磁繼電器的說明書，認識電磁繼電器上接線柱的位置，并思考說明書上寫著的電流和電壓表示什么意思。

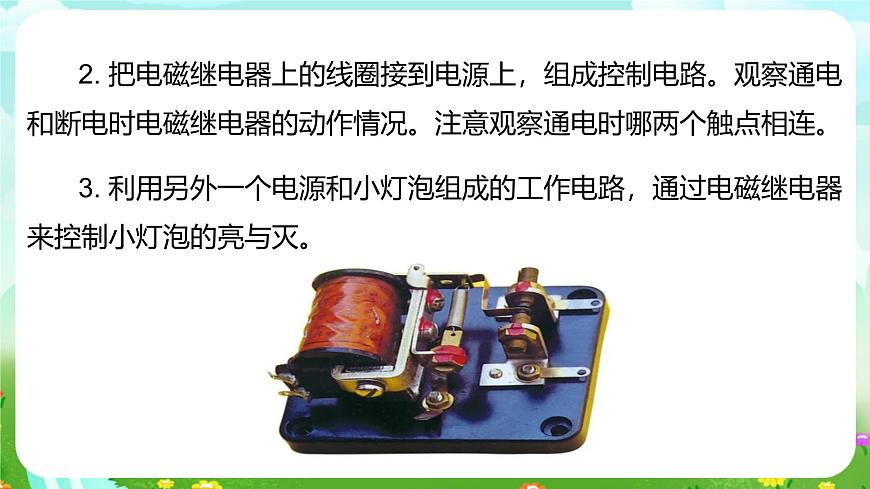

2. 把電磁繼電器上的線圈接到電源上，組成控制電路。觀察通電和斷電時電磁繼電器的動作情況。注意觀察通電時哪兩個觸點相連。
3. 利用另外一個電源和小燈泡組成的工作電路，通過電磁繼電器來控制小燈泡的亮與滅。
4．水位自動報警器是利用電磁繼電器工作的裝置，請按以下要求連接圖 1-32 所示的水位自動報警器電路：當水位在安全位置以下時，綠燈亮，水位到達安全位置上限時，紅燈亮。
電磁繼電器是電磁鐵的一種應用，有廣泛用途。
（4）可以實現溫度自動控制或光動自動控制。
（3）可進行遠距離操作
（2）用小電流控制大電流電路工作
（1）用低壓電路控制高壓電路工作
控制電路開關閉合→電磁鐵有電流→電磁鐵有磁性→吸引銜鐵→工作電路工作；控制電路開關斷開→電磁鐵無電流→電磁鐵無磁性→彈簧向下拉銜鐵→工作電路停止工作。
思考與討論：圖1-33 所示為電鈴的工作原理圖，B 為銜鐵，B 與彈性片A 相連，請根據電磁鐵工作的原理，分析電鈴是如何發出鈴聲的？
閉合開關,電流通過電磁鐵,電磁鐵有磁性，吸引銜鐵，使鐵錘打擊鐵鈴而發聲,同時電路斷開,電磁鐵失去磁性,由于彈性片的彈性,使電路又重新閉合。上述過程循環重復,電鈴持續發生聲音。
如圖是一種溫度自動報警器的工作原理電路圖。在水銀溫度計上部插入一段金屬絲，當溫度達到金屬絲下端所指示的溫度時，電鈴就發出報警聲音。請說明它的工作原理。
隨著外界溫度的上升，水銀溫度計中的水銀柱也跟著上升。當溫度達到金屬絲下端所指示的溫度時，溫度計中的水銀柱與上方的金屬絲相接觸，控制電路接通，電磁鐵產生磁性，吸引銜鐵，報警電路接通，電鈴就發出報警聲。
通過軌道上的強電磁鐵與列車上的電磁鐵之間的排斥或吸引作用而懸浮起來，使列車與軌道分離，消除了列車與軌道間的摩擦。
磁懸浮列車運行時的阻力很小，因此運行速度很快。上海建成的磁懸浮列車是世界上首次投入商業運營的高速磁懸浮列車。
原理：同名磁極相互排斥，異名磁極相互吸引。
磁懸浮列車是怎樣運行的？
1. 與常規的動力來自于機車頭的火車不同，磁懸浮列車的動力來自于軌道。軌道兩側裝有電磁體，它與列車上的磁鐵相互作用。2. 列車行駛時，車頭的磁鐵（N極）被軌道上靠前一點的電磁體（S極）所吸引，同時被軌道上稍后一點的電磁體（N極）所排斥——結果是前面“拉”，后面“推”，使列車前進。
隨著技術的發展，信息記錄的方式也發生巨大變化。磁記錄是信息存儲技術發展的一個里程碑，也是目前信息記錄的重要方式之一。
硬盤是信息磁記錄的重要器件，它廣泛應用于計算機、移動電話、影像播放器、游戲機、掌上電腦、數碼攝像機等數碼產品中。
電磁鐵除了上述用途外，在實際中還有廣泛的應用。
在發電機、電動機、電磁起重機等機械上都用到了電磁鐵；在洗衣機、電飯鍋等家用電器里也用到電磁鐵。
隨著電信業的迅速發展，電話的功能也越來越多，例如移動電話可以播放視頻、上互聯網等。
3.如圖所示是一個水位自動報警器的原理圖．水位沒有到達金屬塊A時，綠燈亮；水位到達金屬塊A時，紅燈亮．下列關于它的工作原理的討論中，正確的是（　?。?br/>4.如圖是拍攝機動車闖紅燈的攝像系統工作原理示意圖。光控開關接收到紅燈發出的光會自動閉合，壓力開關受到機動車的壓力會閉合，攝像系統在電路接通時可自動拍攝違章車輛。下列有關說法中，正確的是（ ）A．只要光控開關接收到紅光，攝像系統就會自動拍攝B．機動車只要駛過埋有壓力開關的路口，攝像系統就會自動拍攝C．只有光控開關和壓力開關都閉合時，攝像系統才會自動拍攝D．將光控開關和壓力開關并聯，也能起到相同的作用
