初中物理滬粵版（2024）九年級上冊15.1 電能與電功鞏固練習

這是一份初中物理滬粵版（2024）九年級上冊15.1 電能與電功鞏固練習，共32頁。試卷主要包含了單選題，填空題，實驗題，計算題等內容，歡迎下載使用。
一、單選題（每小題3分，共21分）
1．小燈泡L和定值電阻R接在如圖甲所示的電路中，其兩者的I-U關系圖象如圖乙所示，下列說法中正確的是（ ）
A．圖乙中曲線A表示電阻R的I-U關系圖象
B．當電源電壓為4V時，電流表示數為0.5A
C．當電源電壓為4V時，小燈泡L的實際功率為1.6W
D．如果將小燈泡L和電阻R串聯接在電壓為10V的電源兩端，電路消耗的總功率為2W
2．圖甲所示的電路中，電源電壓不變，R0為定值電阻，R為滑動變阻器。閉合開關，滑片P移動過程中，電壓表示數隨滑動變阻器阻值變化的關系如圖乙所示。下列說法正確的是（ ）
A．電源電壓為5VB．R的最大阻值為20Ω
C．R=10Ω時，其功率最大D．R=15Ω時，電路消耗的功率為1.8W

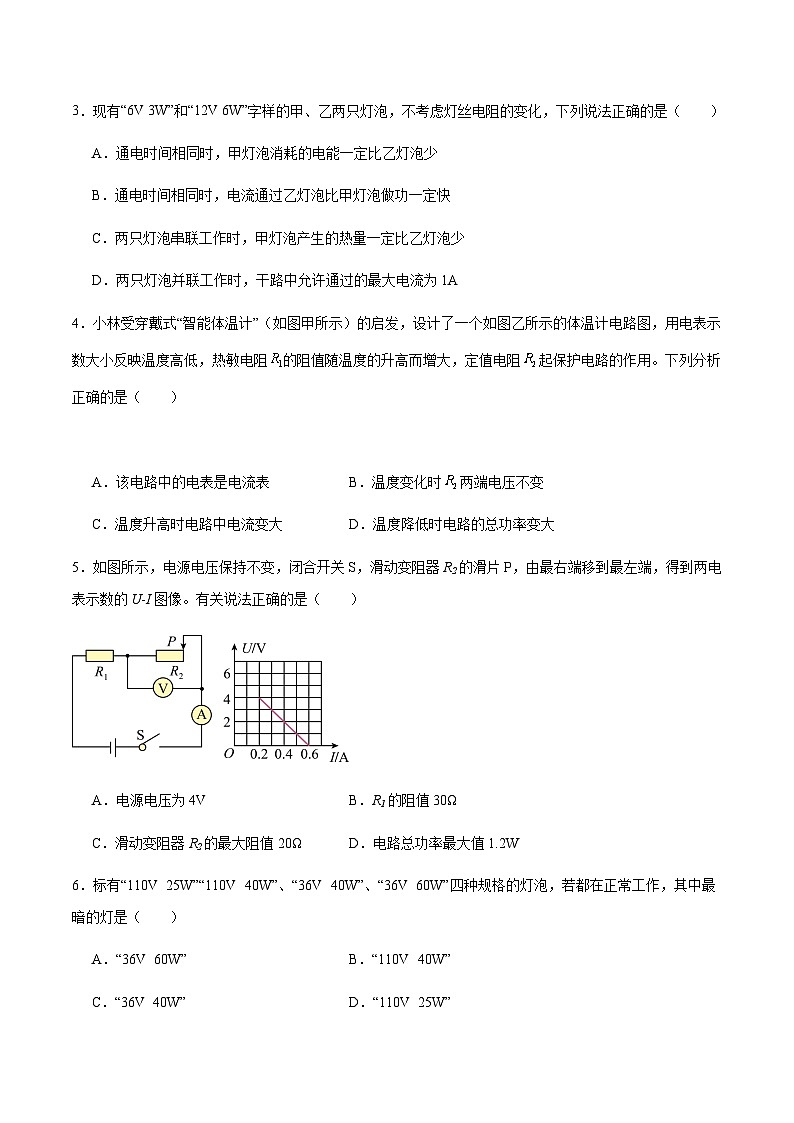

3．現有“6V 3W”和“12V 6W”字樣的甲、乙兩只燈泡，不考慮燈絲電阻的變化，下列說法正確的是（ ）
A．通電時間相同時，甲燈泡消耗的電能一定比乙燈泡少
B．通電時間相同時，電流通過乙燈泡比甲燈泡做功一定快
C．兩只燈泡串聯工作時，甲燈泡產生的熱量一定比乙燈泡少
D．兩只燈泡并聯工作時，干路中允許通過的最大電流為1A
4．小林受穿戴式“智能體溫計”（如圖甲所示）的啟發，設計了一個如圖乙所示的體溫計電路圖，用電表示數大小反映溫度高低，熱敏電阻的阻值隨溫度的升高而增大，定值電阻起保護電路的作用。下列分析正確的是（ ）
A．該電路中的電表是電流表B．溫度變化時兩端電壓不變
C．溫度升高時電路中電流變大D．溫度降低時電路的總功率變大
5．如圖所示，電源電壓保持不變，閉合開關S，滑動變阻器R2的滑片P，由最右端移到最左端，得到兩電表示數的U-I圖像。有關說法正確的是（ ）
A．電源電壓為4VB．R1的阻值30Ω
C．滑動變阻器R2的最大阻值20ΩD．電路總功率最大值1.2W
6．標有“110V 25W”“110V 40W”、“36V 40W”、“36V 60W”四種規格的燈泡，若都在正常工作，其中最暗的燈是（ ）
A．“36V 60W”B．“110V 40W”
C．“36V 40W”D．“110V 25W”

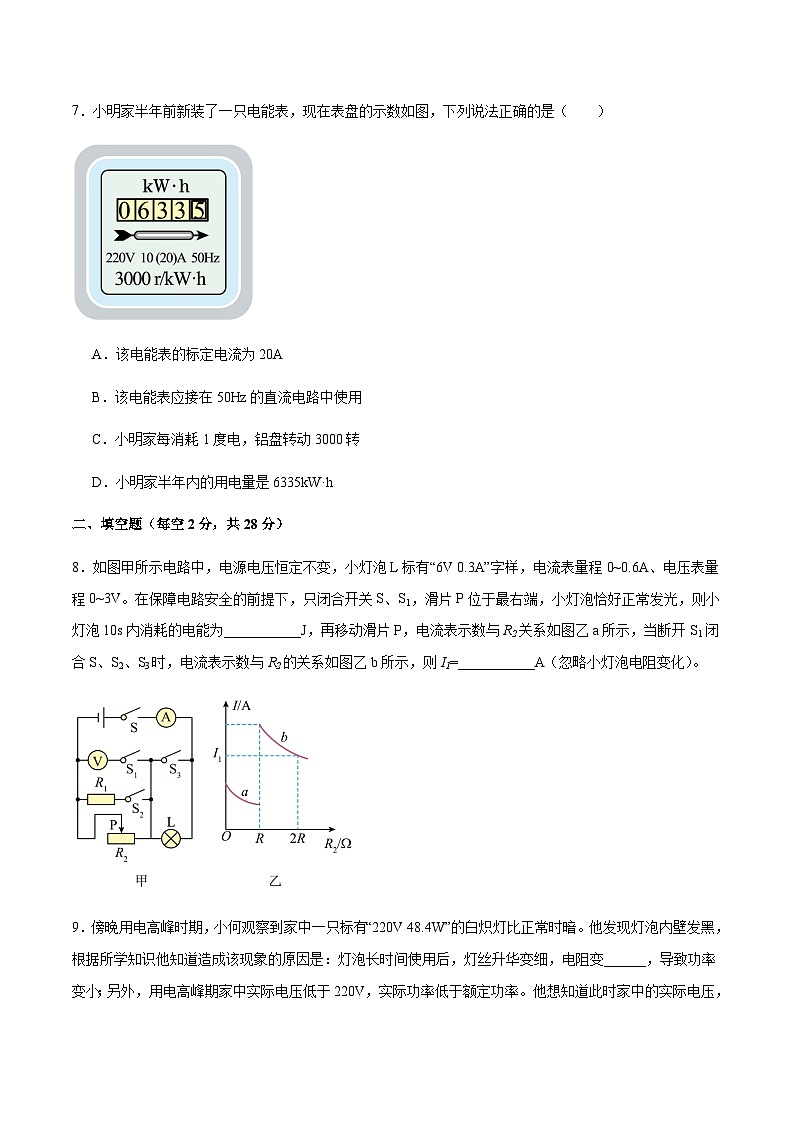

7．小明家半年前新裝了一只電能表，現在表盤的示數如圖，下列說法正確的是（ ）
A．該電能表的標定電流為20A
B．該電能表應接在50Hz的直流電路中使用
C．小明家每消耗1度電，鋁盤轉動3000轉
D．小明家半年內的用電量是6335kW·h
二、填空題（每空2分，共28分）
8．如圖甲所示電路中，電源電壓恒定不變，小燈泡L標有“6V 0.3A”字樣，電流表量程0~0.6A、電壓表量程0~3V。在保障電路安全的前提下，只閉合開關S、S1，滑片P位于最右端，小燈泡恰好正常發光，則小燈泡10s內消耗的電能為___________J，再移動滑片P，電流表示數與R2關系如圖乙a所示，當斷開S1閉合S、S2、S3時，電流表示數與R2的關系如圖乙b所示，則I1=___________A（忽略小燈泡電阻變化）。
9．傍晚用電高峰時期，小何觀察到家中一只標有“220V 48.4W”的白熾燈比正常時暗。他發現燈泡內壁發黑，根據所學知識他知道造成該現象的原因是：燈泡長時間使用后，燈絲升華變細，電阻變______，導致功率變??；另外，用電高峰期家中實際電壓低于220V，實際功率低于額定功率。他想知道此時家中的實際電壓，于是更換了一只同規格的新燈泡，關閉家中其它用電器，讓該燈單獨工作100s，電能表（如圖）轉盤轉了4轉，則家中實際電壓為______V。
10．某飲水機上標有“220V制熱550W”的字樣，發熱部件正常工作時的功率為________W。飲水機加熱一段時間，插座線會變熱，這是電流通過導體時產生的________效應。
11．某手機電池容量為4200 mAh，，電池電壓為3.7 V。用一個標有“輸出5 V 4 A”的快速充電器，將手機電池從零電量充滿。充電效率為84%，需要______min?？斐涑潆娋€比普通手機充電線要粗一些，這是因?yàn)檎９ぷ鲿r(shí)，通過快充充電線的______較大。
12．如圖所示，物塊在水平拉力（大小未知）的作用下，在水平直線軌道上運動，其中。已知物塊在段和段分別以和的速度勻速運動，且在段、段所受摩擦力分別為和，則該物塊通過段和段所用的時間之比為 ___________，拉力在段做功的功率為 ___________。
13．甲燈標有“6V 3W”的字樣，乙燈標有“6V 6W”的字樣（燈絲電阻不變），若將它們串聯接入電路中，電源電壓的最大值是 ___________V；若將它們并聯接入電路中，兩燈中較亮的是 ___________燈。
14．某品牌電熱水杯如圖甲所示，水杯容量為330mL，有高、中、低三個加熱擋位，乙圖為其工作電路簡圖，其中U恒為220V，R1＝200Ω，R2＝550Ω，則中溫?fù)豕β蕿開_____W；若該電熱水杯加熱效率為90%，則用高溫?fù)鯇M杯水從20℃加熱到98℃，需要______s。（ρ水＝1.0×103kg/m3，c水＝4.2×103J/（kg?℃）
三、實驗題（每空2分，共26分）
15．實驗創新小組探究電流與電壓的關系，實驗電路如圖甲所示。電源電壓恒為6V，定值電阻R=10Ω，滑動變阻器的規格是“50Ω 1A”。
（1）請根據電路圖，用筆畫線表示導線，連接圖乙所示的實物電路，要求滑片向左滑時，電流表示數變大；______
（2）連接好電路后，閉合開關，發現無論怎樣移動滑片，電壓表的示數約為6V且保持不變，電流表的示數幾乎為零，則電路的故障可能是______；
A．滑動變阻器短路
B．定值電阻斷路
C．定值電阻短路
（3）排除故障后，多次改變定值電阻兩端的電壓（每次正確選擇電壓表的量程），測出每次對應的電流值，并將測得的數據記錄在表格中，請根據表格中的數據分析得出實驗結論：在電阻一定時，______；
（4）該小組同學又找到一個標有“2.5V”字樣的小燈泡，用它來替換圖中的定值電阻R，并測量小燈泡的額定功率，某時刻電壓表的讀數為2V，要測量小燈泡的額定功率，應該將滑片向______（選填“左”或“右”）調節，當小燈泡正常發光時，電流表的示數如圖丙所示，則小燈泡的額定功率為______W。
16．探究電流通過導體時產生熱量的影響因素。
（1）兩個透明容器中密封著質量相等的空氣；
（2）圖甲可探究電流產生的熱量與______的關系，圖乙可探究電流產生的熱量與______的關系；
（3）接好甲電路，閉合開關，通電一段時間后，與右側容器相連的U形管中液面高度變化大，此實驗現象表明，在電流和通電時間相同的情況下，______越大，所產生的熱量越多；
（4）乙圖的實驗中，在相同的通電時間內______（左/右）側U形管中液面上升的高度差大。
17．在“測量小燈泡的電功率”時，某同學選好實驗器材開完成了部分連線，如圖所示電源電壓可調，小燈泡的額定電壓為4V、阻值約為9Ω，請協助該同學完成實驗：
（1）請用筆畫線代替導線將實物圖連接完整_____；（要求導線不能交叉、考慮電流表量程的選擇和滑動變阻器對電路的保護）
（2）連接好電路后，閉合開關，調節滑動變阻器滑片P的位置，眼睛觀察表并記錄小燈泡在多個工作狀態下的電壓（U）、電流（I）；
（3）根據測量數據，繪出小燈泡的I-U圖像如圖所示，發現圖線是一條曲線，該同學由此得出結論燈絲電阻隨兩端的電壓升高而增大，這是一個錯誤結論，請你分析結論錯誤的原因：______；
（4）I-U圖像中，Ix為額定電壓下小燈泡的工作電流，電流表的示數如圖所示，小燈泡的額定功率為______ W；
（5）該同學了解小燈泡消耗功率的變化特點后，聯想到已學知識通過定值電阻的電流隨兩端電壓變化的關系，于是拆下滑動變阻器，選用一個R0=7.5Ω的定值電阻與小燈泡串聯，接入電路，再次進行實驗，此時小燈泡和定值電阻功率同為______ W。
四、計算題（18題8分，19題8分，20題9分，共25分）
18．商業街移動攤位使用可顯示電費的新型插座（如圖甲所示）計費，某攤位使用空氣炸鍋（如圖乙所示）烹制食物，如圖丙所示是該空氣炸鍋加熱部分的簡化電路圖，其額定電壓為220V，定值電阻和為發熱體，其中。開關S1、S2、S3的通斷可實現高、中、低三個檔位的調節（S1、S2不會同時閉合），只閉合S3時為中溫檔，額定功率為440W。求：
（1）的電阻；
（2）高溫檔正常工作100s，電流通過產生的電熱；
（3）只有空氣炸鍋單獨工作，表盤示數使用前后如圖甲、丁所示，通過表盤顯示的數據估算該空氣炸鍋消耗的電功率（已知商用電費單價為0.75元/kW·h）。
19．如圖所示，電源電壓為18V，R0為定值電阻，R為滑動變阻器，電流表量程為“0~0.6A”，電壓表量程為“0~15V”。閉合開關S，移動滑片，當滑片移至滑動變阻器中點時，電流表的示數為0.36A，電壓表的示數為3.6V。
（1）求R0的阻值；
（2）求滑動變阻器的最大阻值；
（3）在保證電路安全的情況下，電路消耗的最大功率為P1；將電壓表改接在R兩端，電路消耗的最小功率為P2。求P1∶P2。
20．如圖所示，電源電壓恒定，R1=30Ω，當S閉合，S1斷開時，電流表的示數為0.2A；當S、S1都閉合時，電流表的示數為0.5A。求
（1）電源電壓；
（2）R2的阻值；
（3）S、S1都閉合時，通電1min電流通過R2做的功。

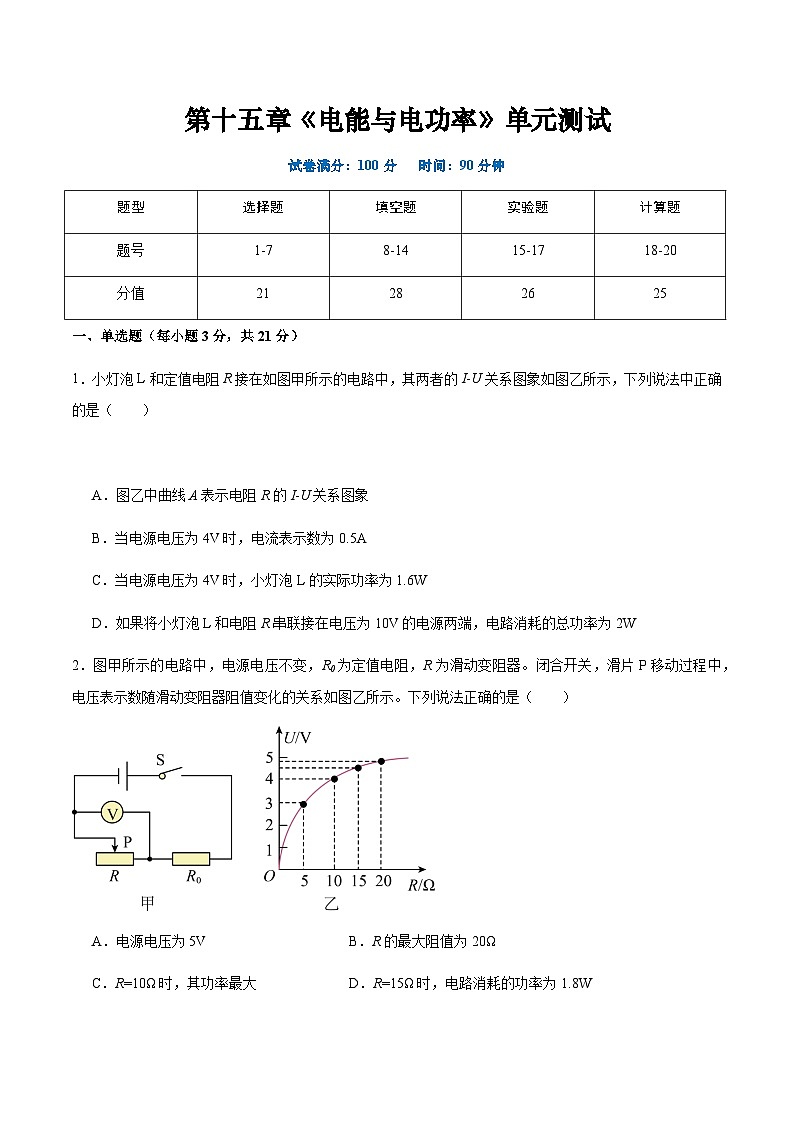

第十五章《電能與電功率》單元測試
試卷滿分：100分 時間：90分鐘
一、單選題（每小題3分，共21分）
1．小燈泡L和定值電阻R接在如圖甲所示的電路中，其兩者的I-U關系圖象如圖乙所示，下列說法中正確的是（ ）
A．圖乙中曲線A表示電阻R的I-U關系圖象
B．當電源電壓為4V時，電流表示數為0.5A
C．當電源電壓為4V時，小燈泡L的實際功率為1.6W
D．如果將小燈泡L和電阻R串聯接在電壓為10V的電源兩端，電路消耗的總功率為2W
【答案】D
【解析】A．通過定值電阻R的電流I與電壓U成正比，故應為圖乙中曲線B表示，故A錯誤；
B．如圖所示，燈泡與電阻R并聯，電流表測干路電流，當電源電壓為4V時，燈泡與電阻R兩端電壓都為4V，由圖乙可知，燈泡電流為0.3A，電阻R電流為0.1A，電流表示數為
故B錯誤；
C．當電源電壓為4V時，燈泡電流為0.3A，小燈泡L的實際功率為
故C錯誤；
D．如果將小燈泡L和電阻R串聯接在電壓為10V的電源兩端，燈泡與電阻R電流相同，且兩端電壓之和為10V，從圖乙可查得電流為0.2A時，燈泡兩端電壓為2V，電阻R兩端電壓為8V，電路消耗的總功率為
故D正確。
故選D。
2．圖甲所示的電路中，電源電壓不變，R0為定值電阻，R為滑動變阻器。閉合開關，滑片P移動過程中，電壓表示數隨滑動變阻器阻值變化的關系如圖乙所示。下列說法正確的是（ ）
A．電源電壓為5VB．R的最大阻值為20Ω
C．R=10Ω時，其功率最大D．R=15Ω時，電路消耗的功率為1.8W
【答案】D
【解析】A．由圖甲可知，滑動變阻器R和定值電阻R0串聯，電壓表測R兩端的電壓；由圖乙可知，當變阻器阻值為5Ω時，其兩端電壓為3V；當變阻器兩端電壓為10Ω時，其兩端電壓為4V，由串聯電路中的電壓規律和電源電壓不變可得
……①
……②
由①②解得
U=6V，R0=5Ω
故A錯誤；
B．由圖乙可知，R的最大阻值應大于20Ω，故B錯誤；
C．R的功率
由上式可知，當
R=R0=5Ω
時，滑動變阻器有最大電功率。故C錯誤；
D．當R=15Ω時，電路消耗的功率為
故D正確。
故選D。
3．現有“6V 3W”和“12V 6W”字樣的甲、乙兩只燈泡，不考慮燈絲電阻的變化，下列說法正確的是（ ）
A．通電時間相同時，甲燈泡消耗的電能一定比乙燈泡少
B．通電時間相同時，電流通過乙燈泡比甲燈泡做功一定快
C．兩只燈泡串聯工作時，甲燈泡產生的熱量一定比乙燈泡少
D．兩只燈泡并聯工作時，干路中允許通過的最大電流為1A
【答案】C
【解析】A．在額定電壓下工作時，通電時間相同時，據W=Pt知，甲燈泡消耗的電能一定比乙燈泡的少，但不是在額定電壓下工作時，無法比較兩燈消耗電能的多少，故A錯誤；
B．電功率是指電流做功快慢的物理量，在額定電壓下工作時，電流通過甲燈做功一定比乙燈慢，但不是在額定電壓下工作時，無法比較電流通過兩燈做功的快慢，故B錯誤；
C．由題意知，兩燈的額定電壓分別為6V和12V，額定功率分別為3W和6W，據 知，兩燈的電阻
，
即R甲R(shí)2，由可知，乙燈的實際功率大于甲燈泡的實際功率，所以乙燈亮。
14．某品牌電熱水杯如圖甲所示，水杯容量為330mL，有高、中、低三個加熱擋位，乙圖為其工作電路簡圖，其中U恒為220V，R1＝200Ω，R2＝550Ω，則中溫?fù)豕β蕿開_____W；若該電熱水杯加熱效率為90%，則用高溫?fù)鯇M杯水從20℃加熱到98℃，需要______s。（ρ水＝1.0×103kg/m3，c水＝4.2×103J/（kg?℃）
【答案】 242 364
【解析】[1]只閉合S1時，電路中的電阻為R1＝200Ω工作，根據知，此時電路消耗的功率
只閉合S2時，電路中的電阻為R2＝550Ω工作，根據知，此時電路消耗的功率
同時閉合S1和S2時，R1＝200Ω與R2＝550Ω并聯，根據和并聯電路特點得，此時電路消耗的功率
綜上分析得
所以，中溫?fù)豕β蕿?42W。
[2]由題意知，滿杯水的質量
滿杯水吸收的熱量
高溫?fù)醍a(chǎn)生的熱量
高溫?fù)鯇M杯水從20℃加熱到98℃，需要的時間
三、實驗題（每空2分，共26分）
15．實驗創新小組探究電流與電壓的關系，實驗電路如圖甲所示。電源電壓恒為6V，定值電阻R=10Ω，滑動變阻器的規格是“50Ω 1A”。
（1）請根據電路圖，用筆畫線表示導線，連接圖乙所示的實物電路，要求滑片向左滑時，電流表示數變大；______
（2）連接好電路后，閉合開關，發現無論怎樣移動滑片，電壓表的示數約為6V且保持不變，電流表的示數幾乎為零，則電路的故障可能是______；
A．滑動變阻器短路
B．定值電阻斷路
C．定值電阻短路
（3）排除故障后，多次改變定值電阻兩端的電壓（每次正確選擇電壓表的量程），測出每次對應的電流值，并將測得的數據記錄在表格中，請根據表格中的數據分析得出實驗結論：在電阻一定時，______；
（4）該小組同學又找到一個標有“2.5V”字樣的小燈泡，用它來替換圖中的定值電阻R，并測量小燈泡的額定功率，某時刻電壓表的讀數為2V，要測量小燈泡的額定功率，應該將滑片向______（選填“左”或“右”）調節，當小燈泡正常發光時，電流表的示數如圖丙所示，則小燈泡的額定功率為______W。
【答案】 B 通過導體的電流跟導體兩端的電壓成正比 左 0.75
【解析】（1）[1]根據題意可知，定值電阻R、滑動變阻器在電路中串聯，電流表在干路上，測量電路中電流，由公式可知，當電路中電壓一定時，電阻減小，電路中電流增大，即電流表示數變大。題中要求滑片向左滑時，電流表示數變大，因此需要滑片向左滑時，滑動變阻器的阻值變小，滑動變阻器連接需要按照一上一下的方式連接，且滑片靠近下端連接導線的接線柱時，滑動變阻器接入電路中的電阻變小，故應將電阻與滑動變阻器左端下接線柱相連，如下圖所示：
（2）[2]根據題中電路圖可知，電壓表測量定值電阻R兩端電壓，電流表測量電路中電流，閉合開關，發現無論怎樣移動滑片，電壓表的示數約為6V且保持不變，接近電源電壓，說明定值電阻以外的電路處于通路狀態，故障存在于定值電阻部分，同時電流表的示數幾乎為零，說明電路可能斷路，綜上可以判斷電路故障為定值電阻斷路。
故選B。
（3）[3]由表格數據可知，定值電阻兩端的電壓增大時，通過定值電阻的電流也增大，且每組實驗定值電阻兩端的電壓與通過定值電阻的電流的比值都為10不變，由此可得出實驗的結論：當電阻一定時，通過導體的電流跟導體兩端的電壓成正比。
（4）[4]由題可知，電壓表測量“2.5V”字樣的小燈泡兩端的電壓，某時刻電壓表的讀數為2V，所以若要測量小燈泡的額定功率，需使小燈泡兩端的電壓達到額定電壓2.5V，所以此時應增加小燈泡兩端的電壓，減小滑動變阻器兩端的電壓，根據串聯電路的分壓原理，電阻越小分壓越小，此時應減小滑動變阻器連入電路中的電阻，所以應將滑片P向左端移到合適位置，使電壓表示數為2.5V。
[5]由圖丙知，電流表選用0~0.6A量程，在0~0.2A間有10個小格，故分度值為0.02A，圖丙中指針指在0.2A右側的第5個小格，因此電流表示數為0.3A，即燈泡正常發光的電流為I=0.3A，則小燈泡的額定功率為
16．探究電流通過導體時產生熱量的影響因素。
（1）兩個透明容器中密封著質量相等的空氣；
（2）圖甲可探究電流產生的熱量與______的關系，圖乙可探究電流產生的熱量與______的關系；
（3）接好甲電路，閉合開關，通電一段時間后，與右側容器相連的U形管中液面高度變化大，此實驗現象表明，在電流和通電時間相同的情況下，______越大，所產生的熱量越多；
（4）乙圖的實驗中，在相同的通電時間內______（左/右）側U形管中液面上升的高度差大。
【答案】 電阻 電流 電阻 左
【解析】（2）[1]由圖甲可知，兩個容器內的電阻絲串聯，通過兩電阻絲的電流和通電時間相同，電阻大小不同，研究的是當通過的電流和通電時間相同時，電流產生的熱量與導體電阻大小的關系。
[2]圖乙右側兩個相同的電阻并聯，兩個容器內電阻的阻值相同，由串并聯電路電流的規律可知通過兩個容器內電阻的電流大小不同，探究電流產生熱量跟電流大小關系。
（3）[3]圖甲中，兩個電阻串聯，串聯電路中各處的電流相等，所以，兩電阻絲串聯時通過它們的電流相等；閉合開關，通電一段時間后，與右側容器相連的U形管中液面高度變化大，說明右側容器內電阻產生的熱量較多，右側容器內電阻的阻值較大，可以得到在電流和通電時間相同的情況下，電阻越大，所產生的熱量越多。
（4）[4]乙裝置中R1和R2大小相同，由串并聯電路電流的規律可知通過R1電流較大，根據Q=I2Rt可知，相同時間內，電阻絲R1產生熱量多，左側U形管中液面上升的高度差大。
17．在“測量小燈泡的電功率”時，某同學選好實驗器材開完成了部分連線，如圖所示電源電壓可調，小燈泡的額定電壓為4V、阻值約為9Ω，請協助該同學完成實驗：
（1）請用筆畫線代替導線將實物圖連接完整_____；（要求導線不能交叉、考慮電流表量程的選擇和滑動變阻器對電路的保護）
（2）連接好電路后，閉合開關，調節滑動變阻器滑片P的位置，眼睛觀察表并記錄小燈泡在多個工作狀態下的電壓（U）、電流（I）；
（3）根據測量數據，繪出小燈泡的I-U圖像如圖所示，發現圖線是一條曲線，該同學由此得出結論燈絲電阻隨兩端的電壓升高而增大，這是一個錯誤結論，請你分析結論錯誤的原因：______；
（4）I-U圖像中，Ix為額定電壓下小燈泡的工作電流，電流表的示數如圖所示，小燈泡的額定功率為______ W；
（5）該同學了解小燈泡消耗功率的變化特點后，聯想到已學知識通過定值電阻的電流隨兩端電壓變化的關系，于是拆下滑動變阻器，選用一個R0=7.5Ω的定值電阻與小燈泡串聯，接入電路，再次進行實驗，此時小燈泡和定值電阻功率同為______ W。
【答案】 見解析 1.44 0.768
【解析】（1）[1]測量小燈泡電功率時，應將電壓表并聯在小燈泡兩端，電流表串聯在電路中，閉合開關前，將滑動變阻器的最大值接入電路中，小燈泡的額定電壓為4V、阻值約為9Ω，小燈泡的電流
所以電流表的量程選擇0~0.6A，電路連接如圖所示：
（3）[2]該同學的實驗具有偶然性，不能得出普遍規律，所以實驗結論是錯誤的，應該換不同規格的燈泡，多次實驗，得出結論。
（4）[3]由圖可知，電流表的示數為0.36A，則小燈泡的額定功率
P=UI=4V×0.36A=1.44W
（5）[4]由圖可知，當小燈泡兩端電壓為2.4V時，流過小燈泡的電流為0.32A，此時小燈泡的電功率
P'=U'I'=2.4V×0.32A=0.768W
此時小燈泡的電阻
所以定值電阻的電功率為0.768W。
四、計算題（18題8分，19題8分，20題9分，共25分）
18．商業街移動攤位使用可顯示電費的新型插座（如圖甲所示）計費，某攤位使用空氣炸鍋（如圖乙所示）烹制食物，如圖丙所示是該空氣炸鍋加熱部分的簡化電路圖，其額定電壓為220V，定值電阻和為發熱體，其中。開關S1、S2、S3的通斷可實現高、中、低三個檔位的調節（S1、S2不會同時閉合），只閉合S3時為中溫檔，額定功率為440W。求：
（1）的電阻；
（2）高溫檔正常工作100s，電流通過產生的電熱；
（3）只有空氣炸鍋單獨工作，表盤示數使用前后如圖甲、丁所示，通過表盤顯示的數據估算該空氣炸鍋消耗的電功率（已知商用電費單價為0.75元/kW·h）。
【答案】（1）110Ω；（2）1.21×105J；（3）320W
【解析】解：（1）當開關S1、S3閉合、S2斷開時，兩電阻并聯，總電阻最小，根據可知，此時總功率最大，為高溫?fù)?；只閉合S3時，電路為R2的簡單電路，總電阻較小，根據可知，此時總功率較大，為中溫檔；當開關S1、S3斷開、S2閉合時，兩電阻串聯，總電阻最大，根據可知此時總功率最小，為低溫?fù)?。則R2的電阻
（2）高溫?fù)鯐r(shí)R1功率為
電流通過R1產生的電熱
Q1=W1=P1t1=1210W×100s=1.21×105J
（3）空氣炸鍋消耗的電能
空氣炸鍋工作的時間
t=9∶25-9∶10=15min=0.25h
空氣炸鍋的電功率
答：（1） R2 的電阻為110Ω；
（2）高溫檔正常工作100s，電流通過 R1 產生的電熱為1.21×105J；
（3）空氣炸鍋消耗的電功率為320W。
19．如圖所示，電源電壓為18V，R0為定值電阻，R為滑動變阻器，電流表量程為“0~0.6A”，電壓表量程為“0~15V”。閉合開關S，移動滑片，當滑片移至滑動變阻器中點時，電流表的示數為0.36A，電壓表的示數為3.6V。
（1）求R0的阻值；
（2）求滑動變阻器的最大阻值；
（3）在保證電路安全的情況下，電路消耗的最大功率為P1；將電壓表改接在R兩端，電路消耗的最小功率為P2。求P1∶P2。
【答案】（1）10Ω；（2）80Ω；（3）2∶1
【解析】解：由電路圖可知，R0與R串聯，電壓表測R0兩端的電壓，電流表測電路中的電流。
（1）閉合開關S，移動滑片至中點時，電流表的示數為0.36A，電壓表的示數為3.6V，所以R0的阻值為
（2）當電壓表示數為3.6V時，滑動變阻器R兩端的電壓為
UR=U-U0=18V-3.6V=14.4V
此時滑動變阻器接入電路的阻值為
由于電壓表示數為3.6V時，滑片移至滑動變阻器中點，接入電阻為總電阻的一半，所以滑動變阻器的最大阻值為
R總=2R=2×40Ω=80Ω
（3）由于電流表量程為“0~0.6A”，所以電路中的最大電流為0.6A，此時R0兩端的電壓
U0大=I大R0=0.6A×10Ω=6V
