2．法拉第電磁感應定律
第2課時　電磁感應中的電路及圖像問題

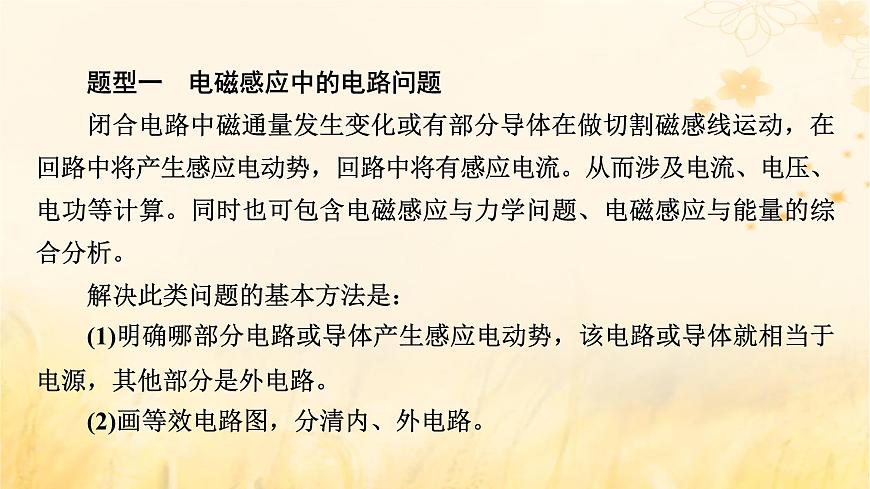

題型一　電磁感應中的電路問題閉合電路中磁通量發生變化或有部分導體在做切割磁感線運動，在回路中將產生感應電動勢，回路中將有感應電流。從而涉及電流、電壓、電功等計算。同時也可包含電磁感應與力學問題、電磁感應與能量的綜合分析。解決此類問題的基本方法是：(1)明確哪部分電路或?qū)w產生感應電動勢，該電路或?qū)w就相當于電源，其他部分是外電路。(2)畫等效電路圖，分清內、外電路。

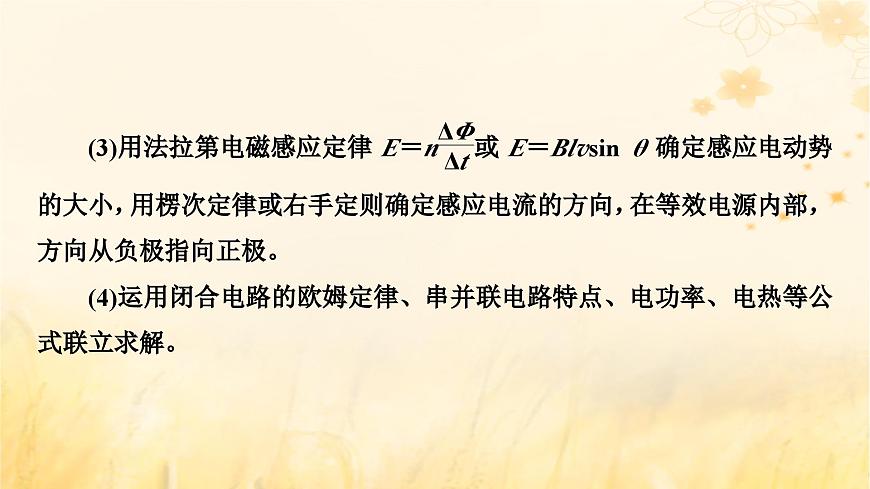

解決電磁感應中的電路問題“三步曲”：第一步，確定電源；第二步，畫等效電路圖；第三步，利用電路規律求解。

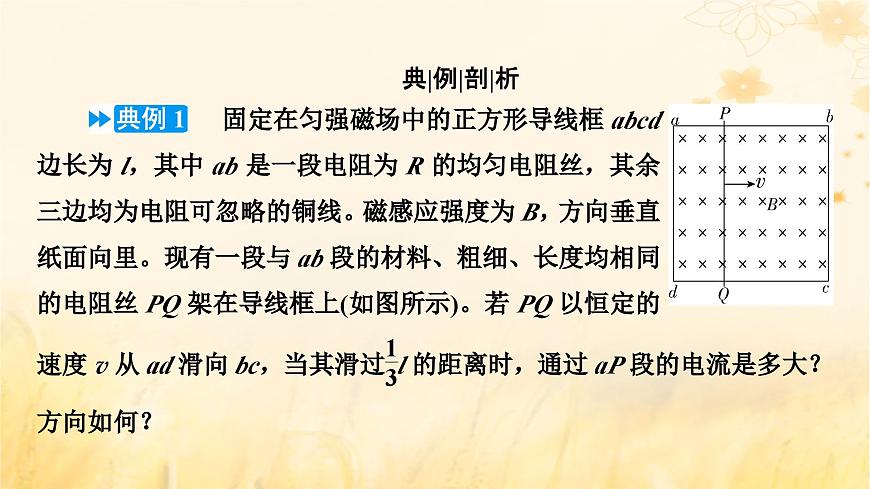

用相同導線繞制的邊長為L(zhǎng)或2L的四個閉合導體線框，以相同的速度勻速進入右側勻強磁場，如圖所示。在每個線框進入磁場的過程中，M、N兩點間的電壓分別為Ua、Ub、Uc和Ud。下列判斷正確的是(　 　)A．Ua＜Ub＜Uc＜UdB．Ua＜Ub＜Ud＜UcC．Ua＝Ub＜Uc＝UdD．Ub＜Ua＜Ud＜Uc
典|例|剖|析 (2023·河北高二期中)如圖甲所示，一個圓形線圈的匝數n＝1 000，線圈面積S＝0.02 m2，線圈的電阻r＝1 Ω，線圈外接一個阻值R＝1 Ω的電阻，把線圈放入一方向垂直線圈平面向里的勻強磁場中，磁感應強度隨時間的變化規律如圖乙所示。求：(1)在0～4 s內穿過線圈的磁通量變化量；(2)6 s內通過電阻R的電荷量q。
答案：(1)4×10－3 Wb　(2)2 C
題型三　電磁感應中的圖像問題(1)圖像問題的特點考查方式比較靈活，有時根據電磁感應現象發生的過程，確定圖像的正確與否，有時依據不同的圖像，進行綜合計算。(2)解題關鍵弄清初始條件，正、負方向的對應，變化范圍，所研究物理量的函數表達式，進出磁場的轉折點是解決問題的關鍵。
(3)解決圖像問題的一般步驟①明確圖像的種類，即是B－t圖還是Φ－t圖，E－t 圖，I－t圖等。②分析電磁感應的具體過程。③用右手定則或楞次定律確定方向?qū)?yīng)關系。④結合法拉第電磁感應定律、歐姆定律、牛頓定律等規律寫出函數關系式。⑤根據函數關系式，進行數學分析，如分析斜率的變化、截距等。⑥畫圖像或判斷圖像。
典|例|剖|析 如圖甲所示，圓形線圈位于隨時間t變化的勻強磁場中，磁感應強度B隨時間t的變化規律如圖乙所示。取磁場垂直紙面向里為正，線圈中感應電流i順時針?lè)较驗檎?，則i－t圖線正確的是(　 　)
思路引導：本題中線圈面積不變，磁場隨時間變化產生感應電流，根據楞次定律和法拉第電磁感應定律判定。
如圖所示，一閉合直角三角形線框ACD以速度v勻速穿過勻強磁場區域。從CD邊進入磁場區域開始計時，到A點離開磁場區域的過程中，線框內感應電流的情況(以逆時針?lè)较驗殡娏鞯恼较?是(　 　)
1．(2022·浙江長興縣高二期中)在豎直方向的勻強磁場中，水平放置一圓形導體環，導體環面積為S＝0.1 m2，導體環的總電阻為R＝ 10 Ω。規定導體環中電流的正方向如圖甲所示，磁場向上為正。磁感應強度B隨時間t的變化如圖乙所示，B0＝0.1 T。則(　 　)
A．t＝1 s時，導體環中電流為零B．第2 s內，導體環中電流為負方向C．第3 s內，導體環中電流為10－2 AD．第4 s內，通過導體環中某一截面的電荷量為10－3 C
2．(多選)(2022·四川成都外國語學校高二階段練習)如圖所示，兩平行金屬導軌MM′，NN′間有一正方形磁場區域abcd，ac⊥MM′，ac兩側勻強磁場的方向相反且垂直于軌道平面，ac右側磁感應強度是左側的2倍?，F(xiàn)讓垂直于導軌放置在導軌上，與導軌接觸良好的導體棒PQ從圖示位置以速度v向右勻速通過區域abcd。若導軌和導體棒的電阻均不計，則下列關于PQ中感應電流i和PQ所受安培力F隨時間變化的圖像可能正確的是(規定從Q到P為i的正方向，平行于導軌MM′向左為F的正方向)(　 　)
3．飯卡是學校等單位最常用的輔助支付手段，其內部主要部分是一個多匝線圈，當刷卡機發出電磁信號時，置于刷卡機上的飯卡線圈的磁通量發生變化，發生電磁感應，產生電信號，其原理可簡化為如圖乙所示。設線圈的匝數為1 200匝，每匝線圈面積均為S＝10－4m2，線圈的總電阻為r＝0.1 Ω，線圈連接一電阻R＝0.3 Ω，其余部分電阻不計。線圈處磁場的方向不變，其大小按如圖丙所示的規律變化(垂直紙面向里為正)，求：
(1)t＝0.05 s時線圈產生的感應電動勢大?。?2)0～0.1 s時間內，電阻R產生的焦耳熱；(3)0.1～0.4 s時間內，通過電阻R的電荷量；(4)t＝0.2 s時，UMN。答案：(1)0.024 V　(2)1.08×10－4J　(3)0.006 C　(4)－0.006 V
4．(2022·山東聊城高二期中)如圖甲所示，一線圈匝數為100匝，橫截面積為0.01 m2，勻強磁場與線圈軸線成30°角向右穿過線圈。已知線圈電阻為1 Ω，所接電阻為2 Ω。若在2 s時間內磁感應強度隨時間的變化關系如圖乙所示。求：(1)t＝1 s時，通過線圈的磁通量；(2)ab之間的電勢差Uab。答案：(1)3.46×10－2 Wb　(2)－1.15 V
