高中物理教科版 (2019)選擇性必修 第二冊2 安培力的應用作業課件ppt

這是一份高中物理教科版 (2019)選擇性必修 第二冊2 安培力的應用作業課件ppt，共14頁。
1.(2023上海嘉定高二模擬改編)磁電式電流表的基本組成部分是永磁體、線圈、鐵芯等,下列關于磁電式電流表的說法正確的是(　　)
A.磁電式電流表中的線圈平面與磁感線平行B.磁電式電流表中的鐵芯是為了減小線圈與磁場間的作用力C.磁電式電流表中通入的電流越大,指針偏轉角度越小D.改變電流方向,指針偏轉方向不變

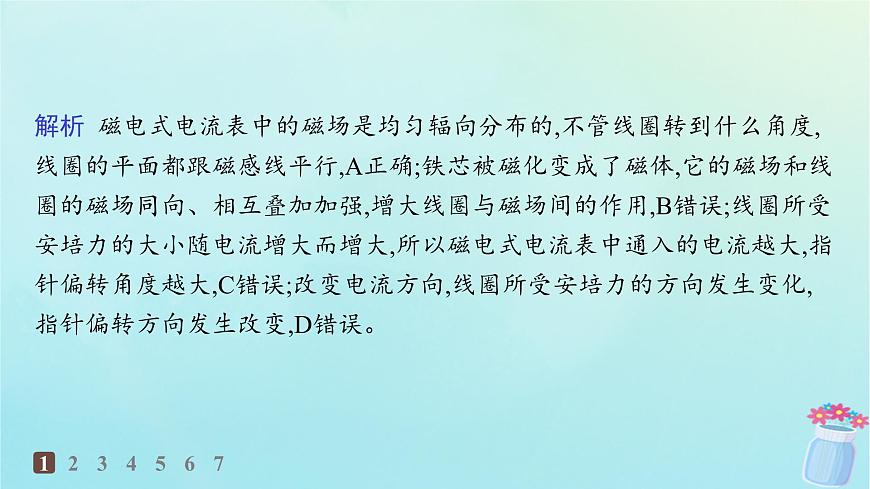

解析 磁電式電流表中的磁場是均勻輻向分布的,不管線圈轉到什么角度,線圈的平面都跟磁感線平行,A正確;鐵芯被磁化變成了磁體,它的磁場和線圈的磁場同向、相互疊加加強,增大線圈與磁場間的作用,B錯誤;線圈所受安培力的大小隨電流增大而增大,所以磁電式電流表中通入的電流越大,指針偏轉角度越大,C錯誤;改變電流方向,線圈所受安培力的方向發生變化,指針偏轉方向發生改變,D錯誤。

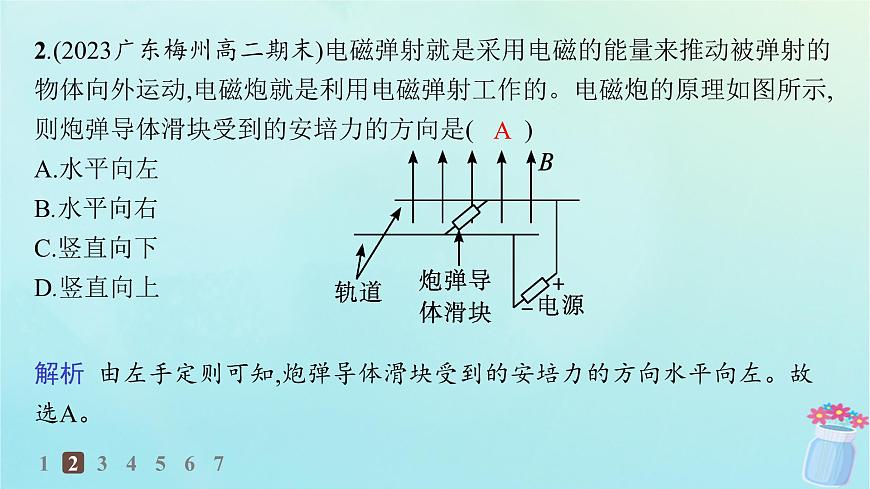

2.(2023廣東梅州高二期末)電磁彈射就是采用電磁的能量來推動被彈射的物體向外運動,電磁炮就是利用電磁彈射工作的。電磁炮的原理如圖所示,則炮彈導體滑塊受到的安培力的方向是(　　)A.水平向左B.水平向右C.豎直向下D.豎直向上
解析 由左手定則可知,炮彈導體滑塊受到的安培力的方向水平向左。故選A。
3.(2023上海模擬)電磁炮是通過給導軌回路通以很大的電流,使拋射體在導軌電流產生磁場的安培力作用下沿導軌加速運動,最終以很高的速度將拋射體發射出去。電磁炮的原理示意圖如圖所示,磁場垂直于軌道平面,則(　　)
A.可減小導軌回路中的電流來提高拋射體的發射速度B.兩軌道間磁場的方向垂直軌道平面向上C.改變電流的方向不影響拋射體的發射方向D.拋射體的發射速度與拋射體的質量無關

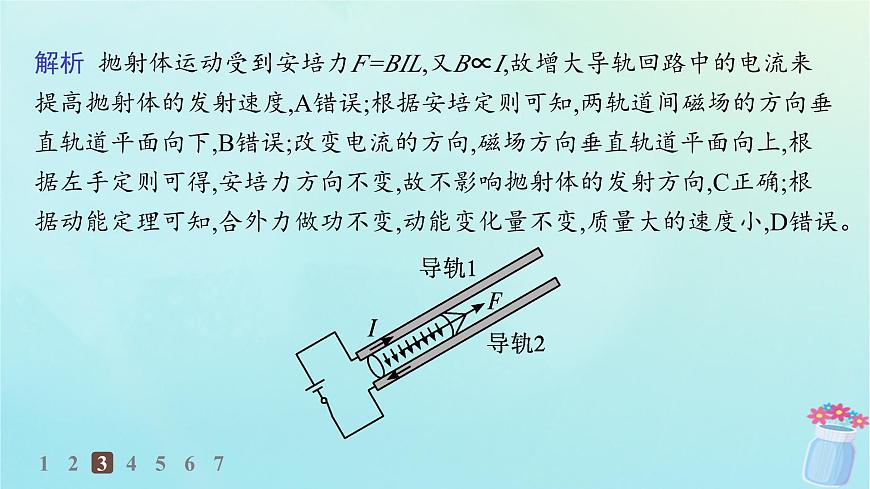

解析 拋射體運動受到安培力F=BIL,又B∝I,故增大導軌回路中的電流來提高拋射體的發射速度,A錯誤;根據安培定則可知,兩軌道間磁場的方向垂直軌道平面向下,B錯誤;改變電流的方向,磁場方向垂直軌道平面向上,根據左手定則可得,安培力方向不變,故不影響拋射體的發射方向,C正確;根據動能定理可知,合外力做功不變,動能變化量不變,質量大的速度小,D錯誤。

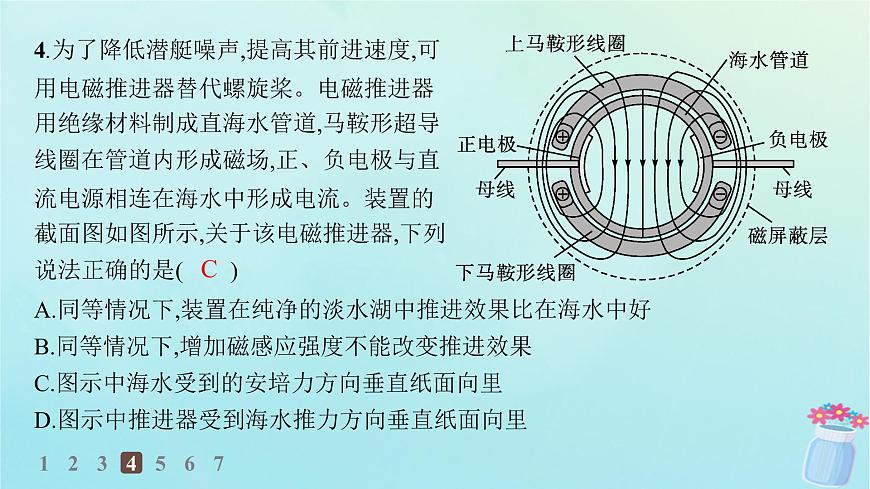

4.為了降低潛艇噪聲,提高其前進速度,可用電磁推進器替代螺旋槳。電磁推進器用絕緣材料制成直海水管道,馬鞍形超導線圈在管道內形成磁場,正、負電極與直流電源相連在海水中形成電流。裝置的截面圖如圖所示,關于該電磁推進器,下列說法正確的是(　　)
A.同等情況下,裝置在純凈的淡水湖中推進效果比在海水中好B.同等情況下,增加磁感應強度不能改變推進效果C.圖示中海水受到的安培力方向垂直紙面向里D.圖示中推進器受到海水推力方向垂直紙面向里
解析 海水導電效果好于淡水,同等情況下電流大的推進效果好,故A錯誤;安培力與磁感應強度成正比,增加磁感應強度可以增強推進效果,故B錯誤;根據左手定則,安培力垂直紙面向里,故C正確;根據牛頓第三定律,推進器受到的海水推力方向向外,故D錯誤。
5.(多選)(2023廣東佛山高二期末)某種電磁彈射系統的簡化示意圖如圖所示,金屬?gòu)椛錀U橫架在兩根水平放置且足夠長的平行金屬導軌上。使用時先把開關撥到a給儲能電容充電,然后開關撥到b讓電容器放電?；芈匪查g產生巨大電流,從而產生超強磁場,彈射桿在安培力的作用下被快速?gòu)棾?。若忽略空氣阻?下列說法正確的是(　　)
A.要使圖中彈射桿向右彈射,則電源必須上正下負B.要使圖中彈射桿向右彈射,對電源正負極的連接沒要求C.彈射桿將沿軌道做變加速運動D.若導軌摩擦不計,電容器儲存的電能全部轉化為彈射桿的機械能
解析 當電源上正下負時,可知充電后電容器上極板帶正電,下極板帶負電,則電容器放電時,回路電流為順時針?lè)较?產生垂直紙面向里的磁場,根據左手定則可知,彈射桿受到向右的安培力,使彈射桿向右彈射;當電源上負下正時,可知充電后電容器下極板帶正電,上極板帶負電,則電容器放電時,回路電流為逆時針?lè)较?產生垂直紙面向外的磁場,根據左手定則可知,彈射桿受到向右的安培力,使彈射桿向右彈射;要使圖中彈射桿向右彈射,對電源正負極的連接沒要求,故A錯誤,B正確。電容器放電過程,回路電流逐漸減小,彈射桿受到的安培力逐漸減小,彈射桿將沿軌道做變加速運動,故C正確。若導軌摩擦不計,當彈射桿產生的感應電動勢大小等于電容器兩端電壓時,電容器不再放電,電容器仍儲存有一定的電能,故電容器儲存的電能不會全部轉化為彈射桿的機械能和焦耳熱,故D錯誤。
6.(2023山西高二期末) 2022年10月,我國成功運行了世界首個“電磁撬”設施,它可以將噸級及以上物體最高加速到1 030 km/h。簡化后的“電磁撬”模型如圖所示,兩根平行長直金屬導軌沿水平方向固定,其間安放金屬滑塊,滑塊可沿導軌無摩擦滑行,且始終與導軌保持良好接觸。電源提供的強大電流經導軌—滑塊—導軌流回電源,滑塊被導軌中電流形成的磁場推動而加速。將滑塊所處位置的磁場簡化為方向垂直紙面的勻強磁場,磁感應強度B=5 T,若兩導軌間的距離l=2 m,滑塊質量為1 000 kg,設通電后滑塊開始做勻加速直線運動,其加速度大小為50 m/s2,求:
(1)滑塊勻加速過程中電源提供的電流大小;(2)滑塊沿軌道運動9 m時所受安培力的瞬時功率。
答案 (1)5 000 A　(2)1.5×106 W解析 (1)滑塊在兩導軌間做勻加速直線運動,根據牛頓第二定律有F安=BIL=ma解得I=5 000 A。(2)根據速度位移關系有v2=2ax所受安培力的瞬時功率為P=F安v解得P=1.5×106 W。
7.一電流表的原理示意圖如圖所示。質量為m的勻質細金屬棒MN的中點處通過一掛鉤與一豎直懸掛的絕緣彈簧相連,絕緣彈簧的勁度系數為k。在矩形區域abcd內有勻強磁場,磁感應強度大小為B,方向垂直紙面向外。與MN的右端N連接的一絕緣輕指針可指示標尺上的示數,MN的長度大于lab。當MN中沒有電流通過且處于平衡狀態時,MN與矩形區域的cd邊重合,當MN中有電流通過時,指針示數可表示電流的大小。重力加速度為g。(1)當電流表示數為零時,彈簧的伸長量為多少?(2)若要電流表正常工作,MN的哪一端應與電源正極相接?(3)若k=2.0 N/m,lab=0.20 m,lbc=0.05 m,磁感應強度B=0.20 T,則此電流表的量程為多少?(不計通電時電流產生的磁場的作用)(4)在(3)的條件下,若將電流表的量程擴大為原來的2倍,磁感應強度應變?yōu)槎啻?
